MANUAL DE CONFIGURACIÓN ARUBA VIRTUAL CONTROLLER

MANUAL DE CONFIGURACIÓN ARUBA VIRTUAL CONTROLLER

MANUAL DE CONFIGURACIÓN ARUBA VIRTUAL CONTROLLER

REQUISITOS PREVIOS

  •      Radius Server 1

  • Radius Server 2

  •      Radius Secret

 Con la información de la red para este caso:  "Infraestructura: ARUBA VIRTUAL CONTROLLER"

PROCESO DE CONFIGURACIÓN

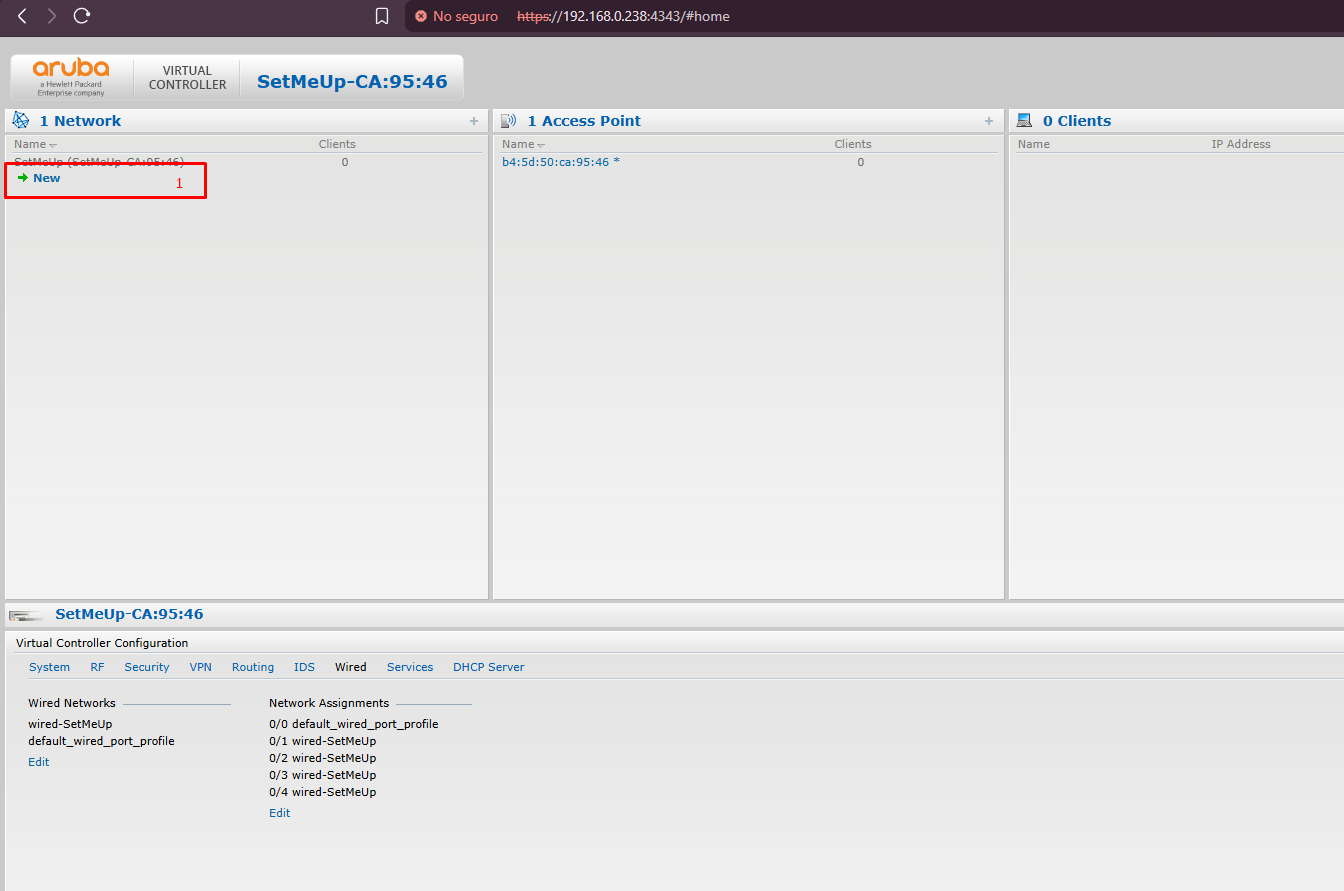

1.CREACIÓN DEL SSID EN EL VIRTUAL CONTROLLER

Se inicia el proceso de creación de una nueva red inalámbrica desde el Virtual Controller.

ITEM

CAMPO

VALOR

1

Acción

Click en New

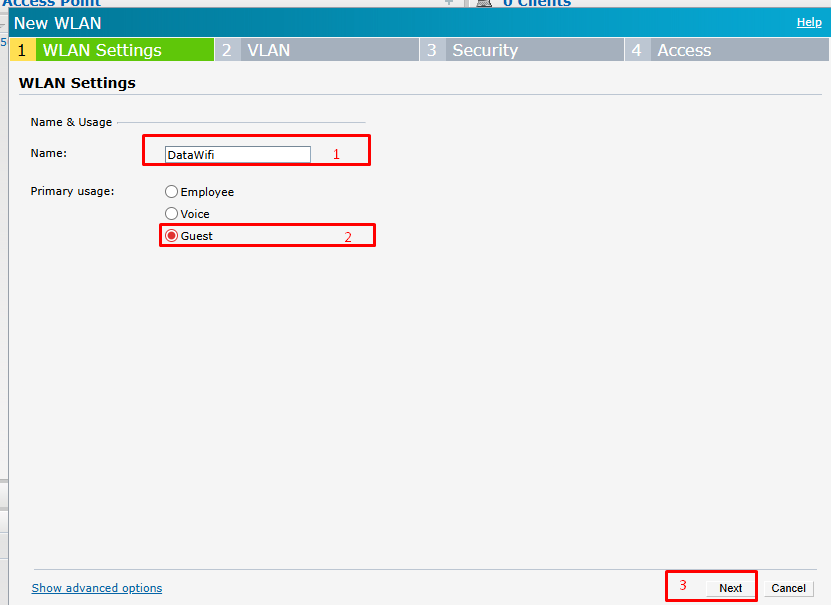

2.DEFINICIÓN DEL NOMBRE Y USO DEL SSID

Se define el nombre de la red y su uso principal.

ITEM

CAMPO

VALOR

1

Name

Escribir el nombre de la red Wi-Fi

2

Primary Usage

Guest

3

Acción

Click en Next

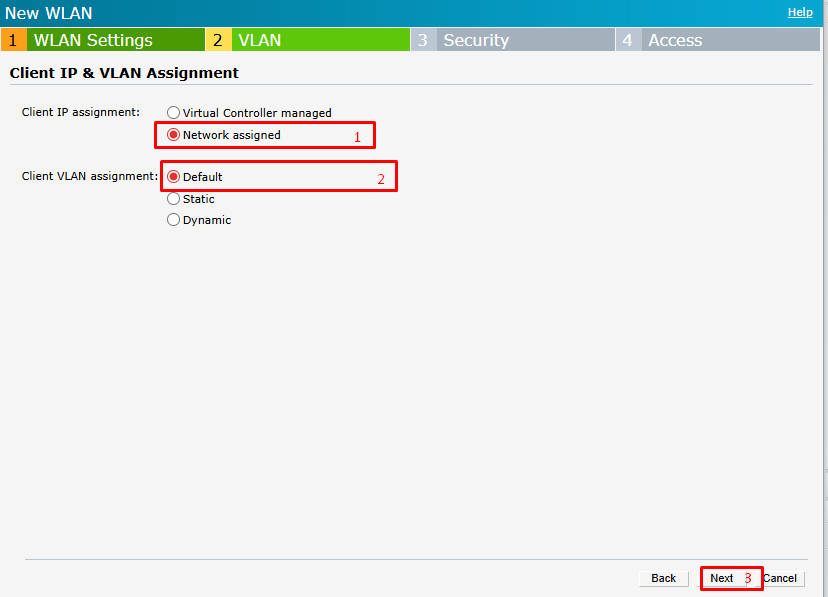

3.ASIGNACIÓN DE IP Y VLAN PARA CLIENTES

Se configura la asignación de IP y VLAN para los clientes.

ITEM

CAMPO

VALOR

1

Client IP Assignment

Network Assigned

2

Client VLAN Assignment

Default

3

Acción

Click en Next

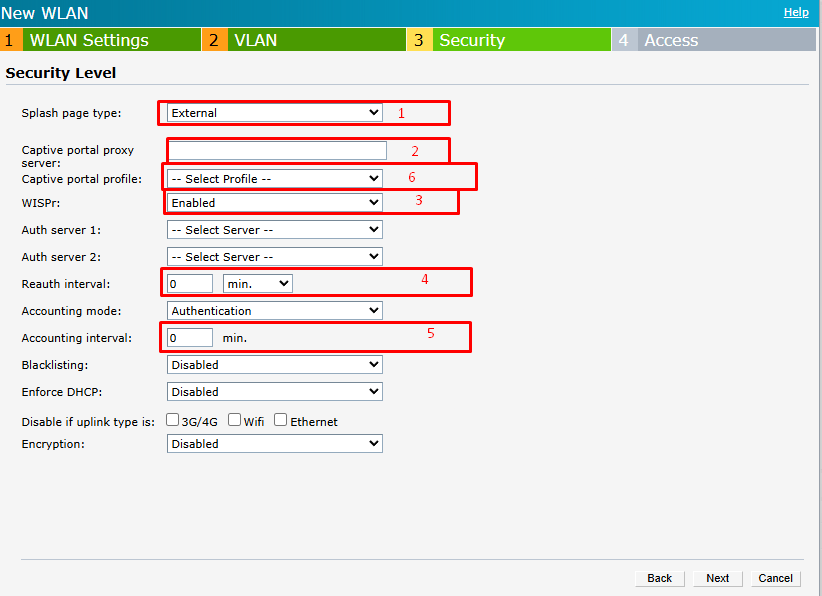

4.CONFIGURACIÓN DEL PORTAL CAUTIVO EXTERNO

Se configuran los parámetros del portal cautivo.

ITEM

CAMPO

VALOR

1

Splash Page

External

2

Captive Portal Proxy

Vacío

3

WISPr

Enable

4

Reauth Interval

0 min

5

Accounting Interval

0 min

6

Captive Portal Profile

Seleccionar y click en New

5.CREACIÓN DEL PERFIL DE PORTAL CAUTIVO RADIUS

Se crea el perfil del portal cautivo externo.

ITEM

CAMPO

VALOR

1

Name

Nombre del portal cautivo

2

Type

RADIUS Authentication

3

IP or Hostname

app.datawifi.co

4

URL

/easyfi/web/app.php/portal

5

Port

80

6

Use HTTPS

Disabled

7

Redirect URL

http://app.datawifi.co/easyfi/web/app.php/redireccion_unificado

8

Acción

Click en OK

6.SELECCIÓN DEL SERVIDOR DE AUTENTICACIÓN

Se accede a la configuración de servidores de autenticación.

ITEM

CAMPO

VALOR

1

Auth Server 1

Click para desplegar lista

2

Acción

Click en New

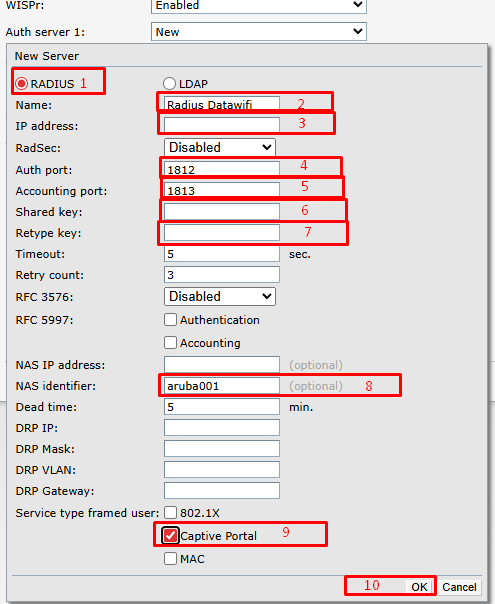

7.CREACIÓN DEL SERVIDOR RADIUS

Se configura el servidor RADIUS.

ITEM

CAMPO

VALOR

1

Tipo de servidor

RADIUS

2

Name

Nombre del servidor

3

IP Address

******

4

Auth Port

1812

5

Accounting Port

1813

6

Shared Key

******

7

Retype Key

******

8

NAS Identifier

aruba001

9

Service Type

Framed User / Captive Portal

10

Acción

Click en OK

                                                                              **Dato recibido desde el correo manuales@datawifi.co

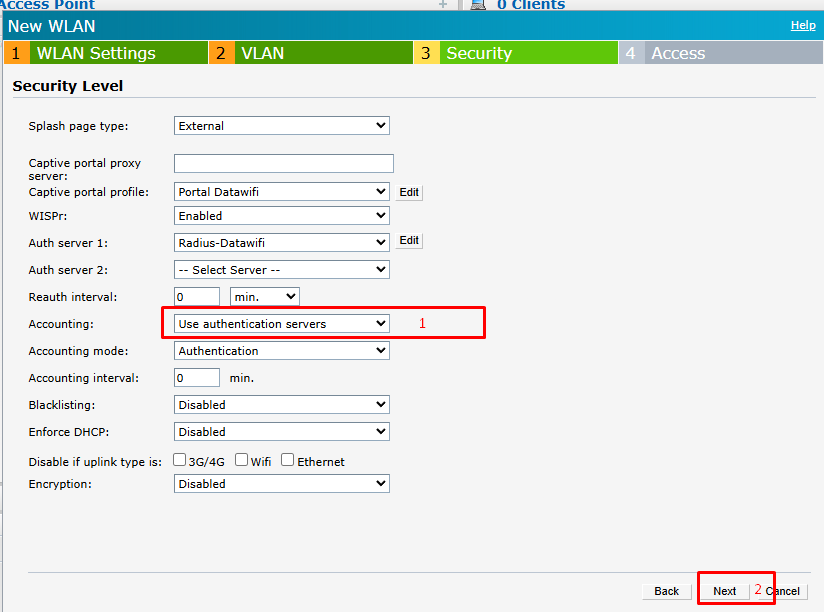

8.CONFIGURACIÓN DE ACCOUNTING

Se define el método de accounting.

ITEM

CAMPO

VALOR

1

Accounting

Use Authentication Servers

2

Acción

Click en Next

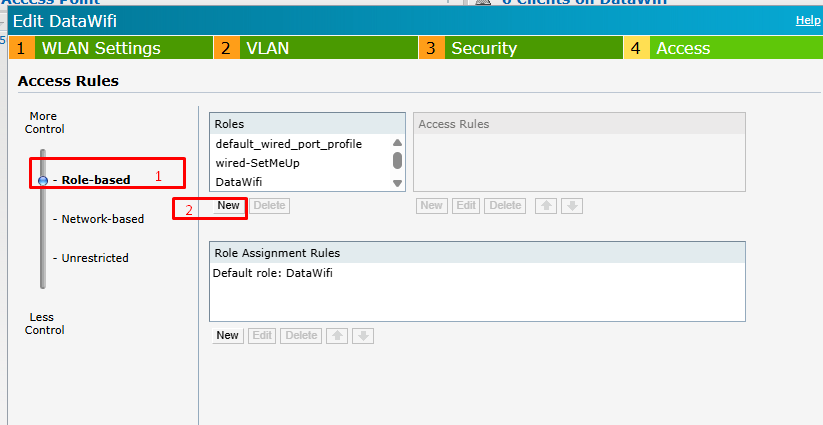

9.CREACIÓN DE ROLES BASADOS EN POLÍTICAS

Se valida el modo Role Based y se crea un nuevo rol.

ITEM

CAMPO

VALOR

1

Modo de control

Role Based

2

Acción

Click en New

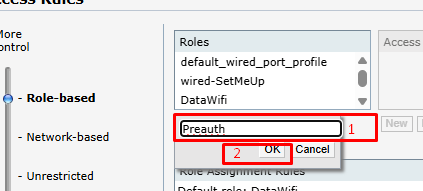

10.CREACIÓN DEL ROL DE PREAUTENTICACIÓN

Se crea el rol previo a la autenticación.

ITEM

CAMPO

VALOR

1

Name

Preauth

2

Acción

Click en OK

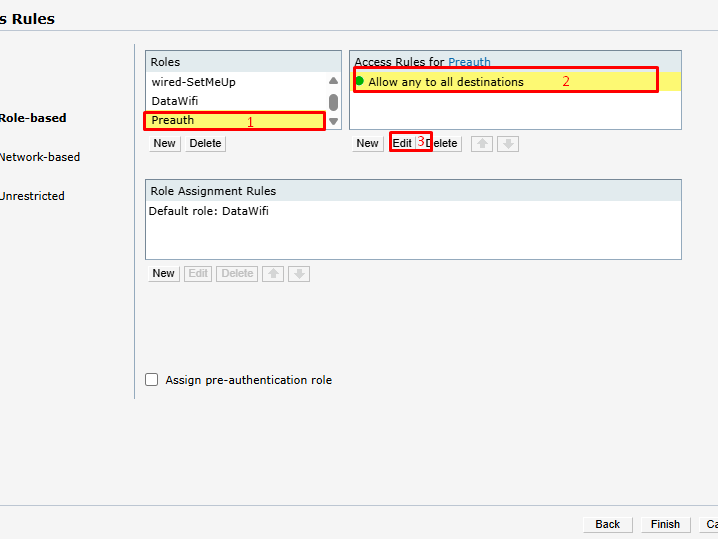

11.EDICIÓN DE PERMISOS DEL ROL PREAUTH

Se editan los permisos del rol de preautenticación.

ITEM

CAMPO

VALOR

1

Rol seleccionado

Preauth

2

Política

Allow any to all destinations

3

Acción

Click en Edit

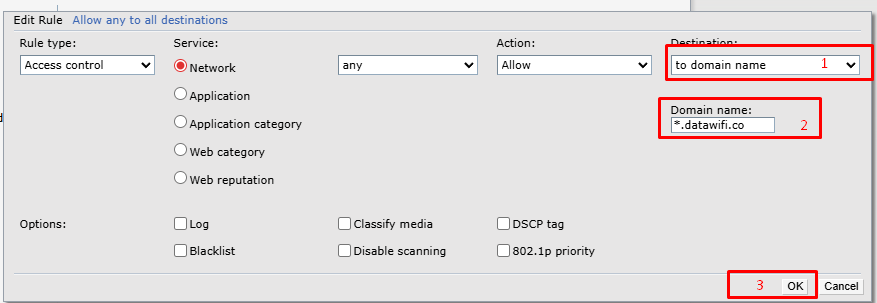

12.CONFIGURACIÓN DE WALLED GARDEN

Se configuran dominios permitidos.

ITEM

CAMPO

VALOR

1

Destination

To Domain Name

2

Domain Name

*.datawifi.co y otros según requerimiento

3

Acción

Click en OK

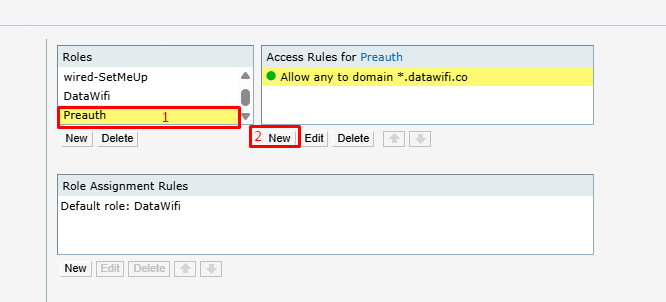

13.ASOCIACIÓN DE POLÍTICAS ADICIONALES

Se agregan nuevas políticas al rol.

ITEM

CAMPO

VALOR

1

Perfil

Preauth

2

Acción

Click en New

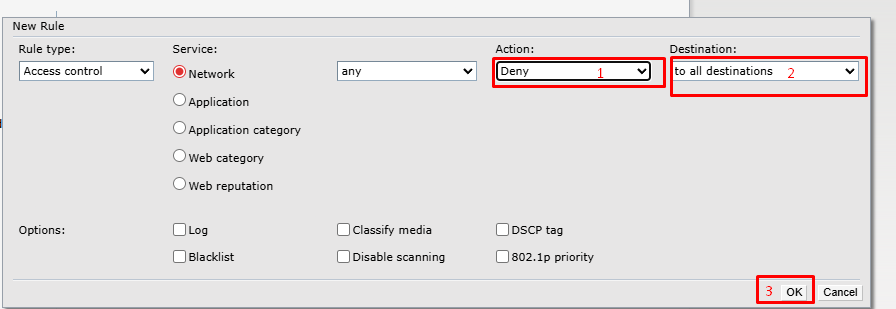

14.CONFIGURACIÓN DE POLÍTICA DE BLOQUEO

Se restringe el tráfico no permitido.

ITEM

CAMPO

VALOR

1

Action

Deny

2

Destination

To all destinations

3

Acción

Click en OK

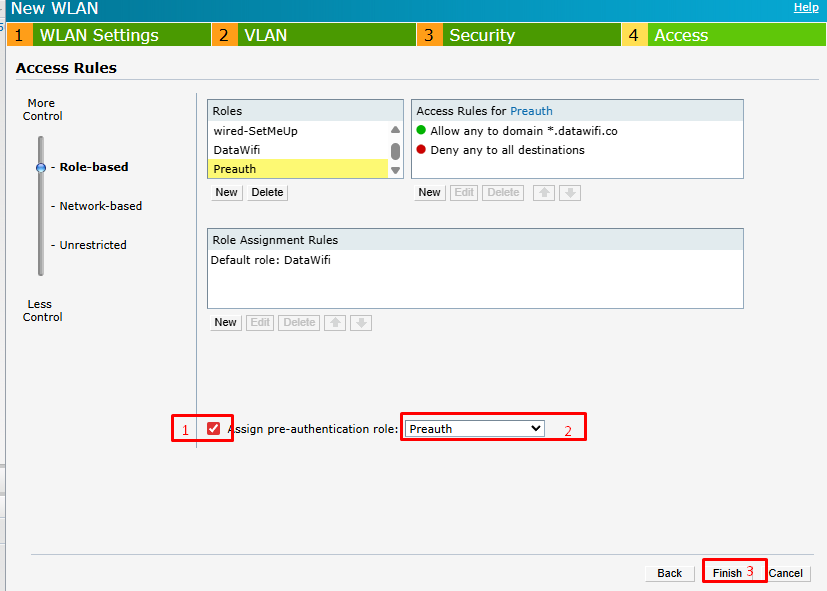

15.ASIGNACIÓN DEL ROL DE PREAUTENTICACIÓN AL SSID

Se asigna el rol de preautenticación al SSID.

ITEM

CAMPO

VALOR

1

Assign Pre-Authentication Role

Activar check

2

Pre-Authentication Role

Preauth

3

Acción

Click en Finish


ÁREAS DE APOYO

  Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo ayuda@datawifi.co o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

  Si tiene alguna duda de quién es el PE y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.

Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
