MANUAL DE CONFIGURACIÓN ZBT

MANUAL DE CONFIGURACIÓN ZBT




MANUAL DE CONFIGURACIÓN ZBT

REQUISITOS PREVIOS

Solicite al correo manuales@datawifi.co  los siguientes datos:

Radius Server 1

Radius Server 2

      Radius Secret



 Con la información de la red para este caso:  "Infraestructura: ZBT"

PROCESO DE CONFIGURACIÓN

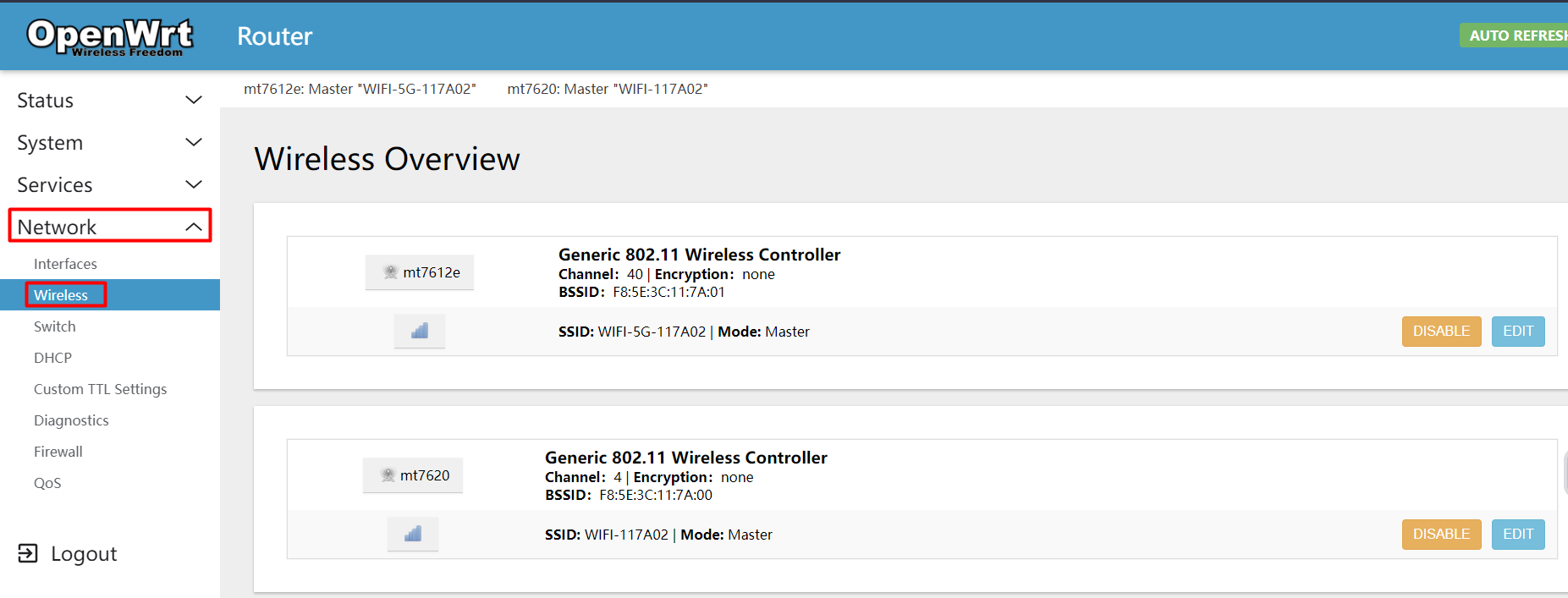

1.CONFIGURACIÓN DE SSID

En este paso se accede a la configuración inalámbrica para editar un SSID existente o crear uno nuevo en ZBT.

Interfaz de usuario gráfica, Texto, Aplicación Descripción generada automáticamente

ITEM

ACCIÓN

DESCRIPCIÓN

1

Network

Click en Network

2

Wireless

Click en Wireless

3

Editar SSID

Click en editar el SSID que ya teníamos o creamos uno nuevo

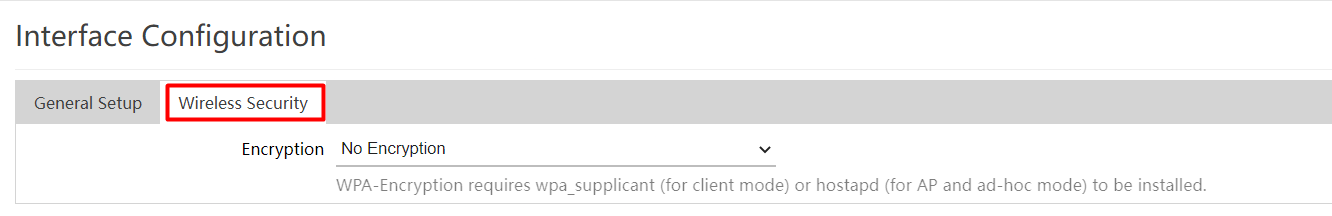

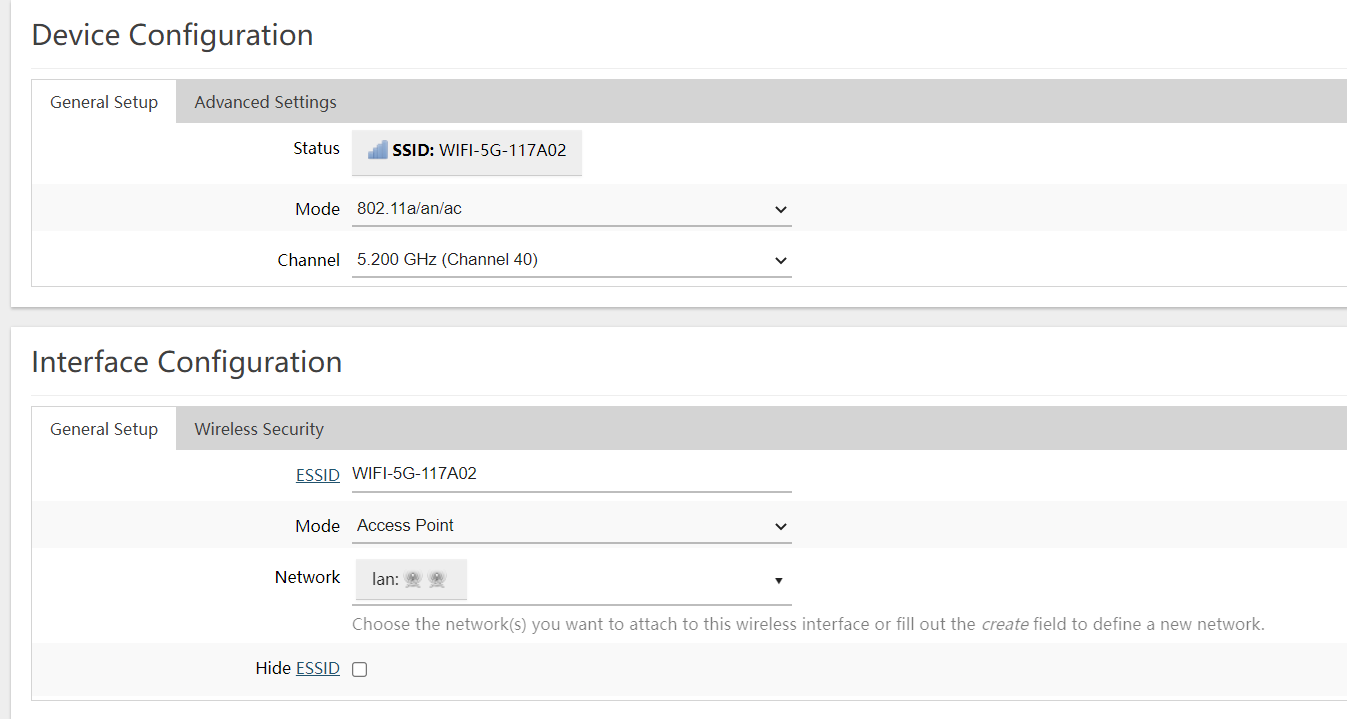

2.CONFIGURACIÓN DE SEGURIDAD INALÁMBRICA

En este paso se configura la seguridad inalámbrica del SSID para permitir acceso abierto al portal cautivo.

Interfaz de usuario gráfica, Texto, Aplicación, Correo electrónico Descripción generada automáticamenteAplicación Descripción generada automáticamente con confianza media

ITEM

ACCIÓN

DESCRIPCIÓN

1

Interface Configuration

Buscamos Interface Configuration

2

Wireless Security

Damos click en Wireless Security

3

Encryption

En Encryption seleccionamos No Encryption

4

Guardar cambios

Guardamos los cambios


3.VALIDACIÓN DE WIFIDOG

En este paso se valida que el servicio Wifidog se encuentre deshabilitado antes de continuar con la configuración del portal cautivo.

Interfaz de usuario gráfica, Texto, Aplicación Descripción generada automáticamente

ITEM

ACCIÓN

DESCRIPCIÓN

1

Services

Click en Services

2

Wifidog Settings

Click en Wifidog Settings

3

Validar Wifidog

Validamos que Wifidog esté deshabilitado; si está activo, le quitamos el check


4.CONFIGURACIÓN DE COOVA CHILLI POR CLI

En este paso se instala y configura Coova Chilli mediante línea de comandos (CLI) para el funcionamiento del portal cautivo con Datawifi.

ITEM

COMANDO / ACCIÓN

DESCRIPCIÓN

1

opkg update

Actualiza los paquetes del sistema

2

opkg install coova-chilli

Instala Coova Chilli

3

/etc/init.d/chilli stop

Detiene el servicio recién instalado

4

/etc/init.d/chilli disable

Deshabilita el inicio automático para evitar errores durante la configuración


5.EDICIÓN DEL ARCHIVO DE CONFIGURACIÓN

En este paso se edita el archivo /etc/config/chilli con los parámetros requeridos para el despliegue y autenticación del portal cautivo.

ITEM

PARÁMETRO

VALOR / EJEMPLO

DESCRIPCIÓN

1

radiussecret

Radius Secret

Secret del RADIUS Datawifi

2

radiusserver1

Radius Server 1

IP del RADIUS Datawifi

3

radiusauthport

1812

Puerto para autenticación RADIUS

4

radiusacctport

1813

Puerto para conteo RADIUS

5

uamsecret

Datawifi

Secret de encriptación, no modificar

6

dhcpif

br-lan

Subscriber Interface for client devices

7

dns1

8.8.8.8

DNS principal

8

dns2

8.8.4.4

DNS secundario

9

tundev

tun0

Interfaz virtual

10

net

192.168.180.0/24

Segmento de red a usar

11

uamlisten

192.168.180.1

IP del Gateway o equipo a desplegar portal

12

lease

86400

Tiempo de lease

13

leaseplus

600

Tiempo adicional

14

uamserver

http://app.datawifi.co/easyfi/web/app.php/portal

URL de despliegue del portal cautivo

15

uamuiport

3990

Puerto HotSpot UAM, no modificar

16

uamanydns

1

Permite resolución DNS

17

uamaliasname

http://app.datawifi.co/easyfi/web/app.php/redireccion_unificado

URL de redirección Datawifi

18

nouamsuccess

1

Redirección automática a la URL solicitada

19

uamallowed

datawifi.co

Walled Garden
 si se requieren más, usar la siguiente tabla

20

uamdomain

.datawifi.co

Dominio permitido
 si se requieren más, usar la siguiente tabla

21

swapoctets

1

Intercambio de octetos

22

interval

3600

Refresco de configuración

23

ipup

/etc/chilli/up.sh

Script de subida

24

ipdown

/etc/chilli/down.sh

Script de bajada

**Dato recibido desde el correo manuales@datawifi.co

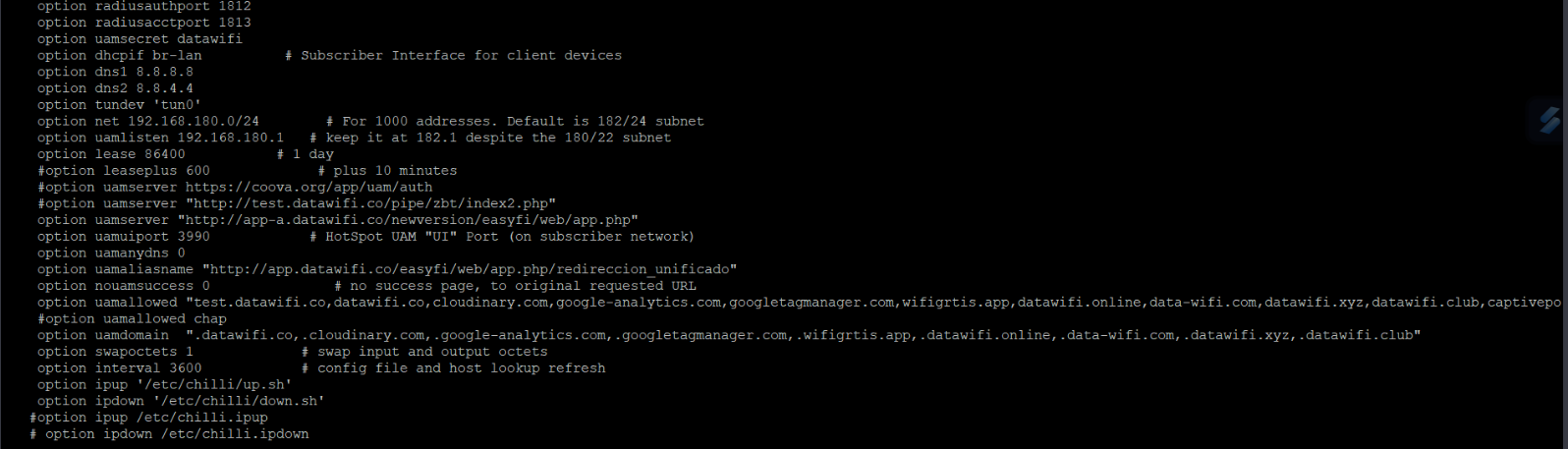

6.CONFIGURACIÓN COMPLETA DEL ARCHIVO /etc/config/chilli

config chilli
    option radiussecret Radius Secret
    option radiusserver1 Radius Server 1
    option radiusauthport 1812
    option radiusacctport 1813
    option uamsecret Datawifi
    option dhcpif br-lan
    option dns1 8.8.8.8
    option dns2 8.8.4.4
    option tundev 'tun0'
    option net 192.168.180.0/24
    option uamlisten 192.168.180.1
    option lease 86400
    option leaseplus 600
    option uamserver "http://app.datawifi.co/easyfi/web/app.php/portal"
    option uamuiport 3990
    option uamanydns 1
    option uamaliasname "http://app.datawifi.co/easyfi/web/app.php/redireccion_unificado"
    option nouamsuccess 1
    option uamallowed "datawifi.co"
    option uamdomain ".datawifi.co"
    option swapoctets 1
    option interval 3600
    option ipup '/etc/chilli/up.sh'
    option ipdown '/etc/chilli/down.sh'

**Dato recibido desde el correo manuales@datawifi.co

7.INICIO DEL SERVICIO

En este paso se inicia y habilita el servicio Coova Chilli.

ITEM

COMANDO

DESCRIPCIÓN

1

/etc/init.d/chilli start

Inicia el servicio

2

/etc/init.d/chilli enable

Habilita el inicio automático


8.REINICIO DEL SERVICIO

Cada vez que se modifique el archivo de configuración de Coova Chilli se deben reiniciar los servicios.

Texto Descripción generada automáticamente

ITEM

COMANDO

DESCRIPCIÓN

1

/etc/init.d/chilli stop

Detiene el servicio

2

/etc/init.d/chilli start

Inicia nuevamente el servicio


ÁREAS DE APOYO

  Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo ayuda@datawifi.co o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

  Si tiene alguna duda de quién es el PS y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.

Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
