MANUAL DE CONFIGURACIÓN DE ARUBA INSTANT ON

MANUAL DE CONFIGURACIÓN DE ARUBA INSTANT ON

MANUAL DE CONFIGURACIÓN DE ARUBA INSTANT ON

REQUISITOS PREVIOS

Solicite al correo manuales@datawifi.co  los siguientes datos:

Radius Server 1

Radius Server 2

      Radius Secret

 Portal IP

 Con la información de la red para este caso:  "Aruba Instant On"

PROCESO DE CONFIGURACIÓN



1.SELECCIÓN O CREACIÓN DEL SITE

En este paso se selecciona o se crea el site donde se encuentran asociados los Access Points, lo cual permitirá aplicar posteriormente la configuración inalámbrica sobre ese grupo de dispositivos.

Ítem

Acción

Descripción

1

Seleccionar o crear Site

Seleccionar o crear el Site donde están los APs

2

Confirmar acción

Dar click para continuar

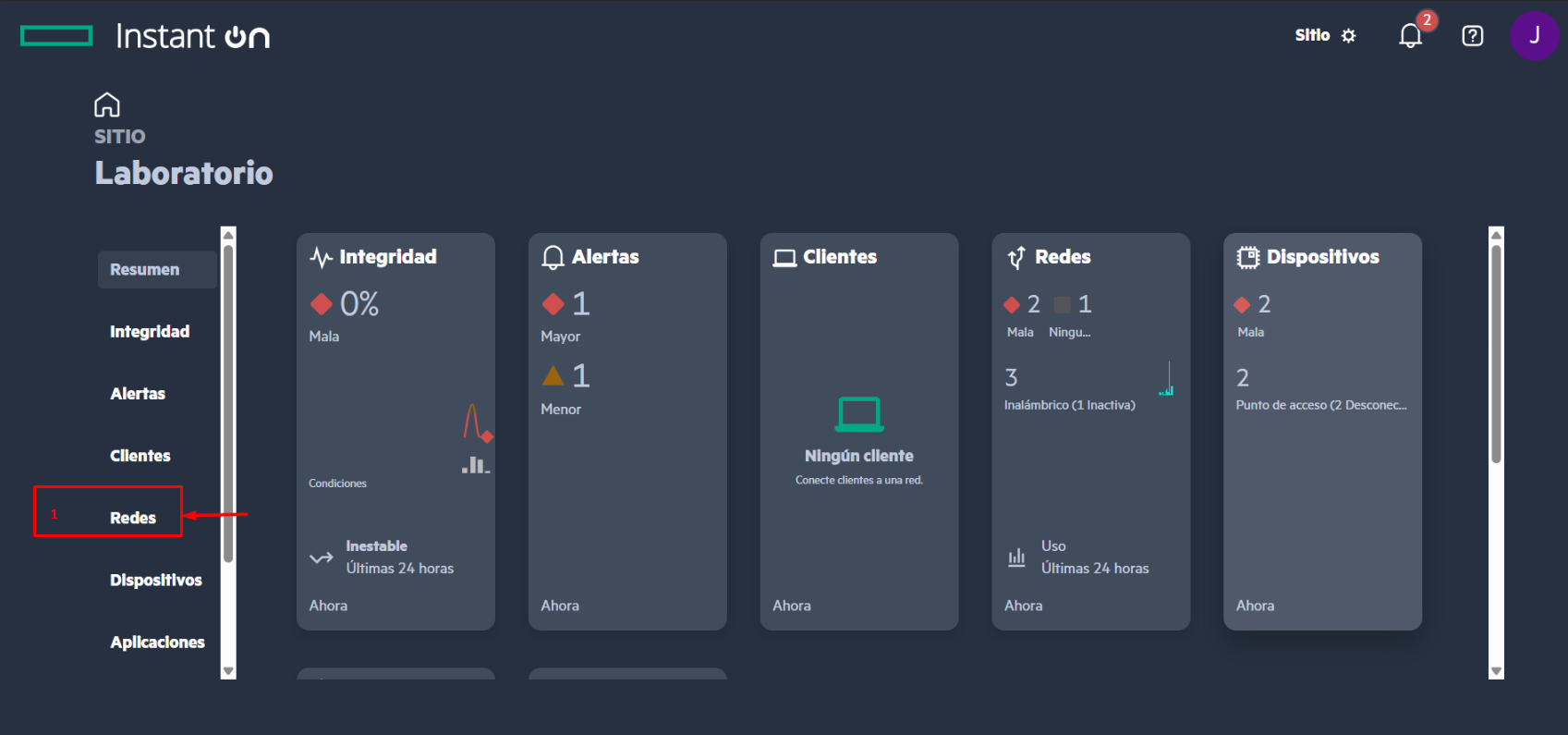

2.ACCESO AL MENÚ DE REDES

En este paso se accede al menú de redes del sistema Aruba Instant, desde donde se realizará la creación y configuración de las redes inalámbricas.

Ítem

Acción

Descripción

1

Abrir menú Izquierdo

buscar la opción Redes y dar click para ingresar

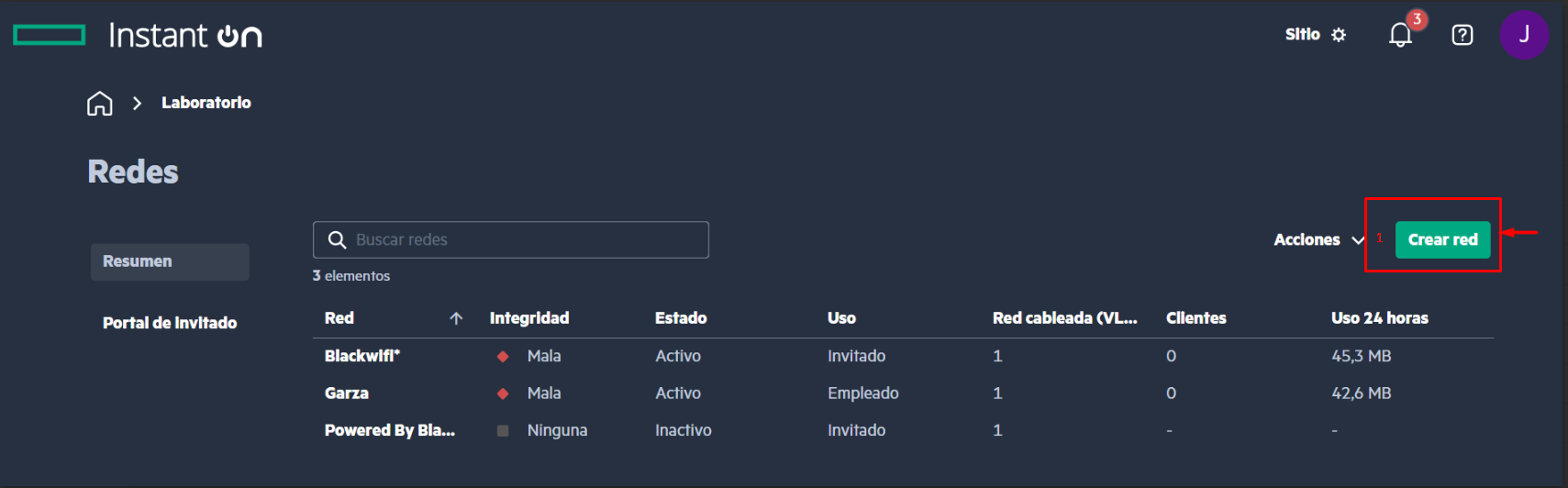

3.CREACIÓN DE RED

En este paso se inicia el proceso de creación de una nueva red inalámbrica dentro de Aruba Instant.

Ítem

Acción

Descripción

1

Crear red

Dar click en la opción Crear red para iniciar la creación del SSID

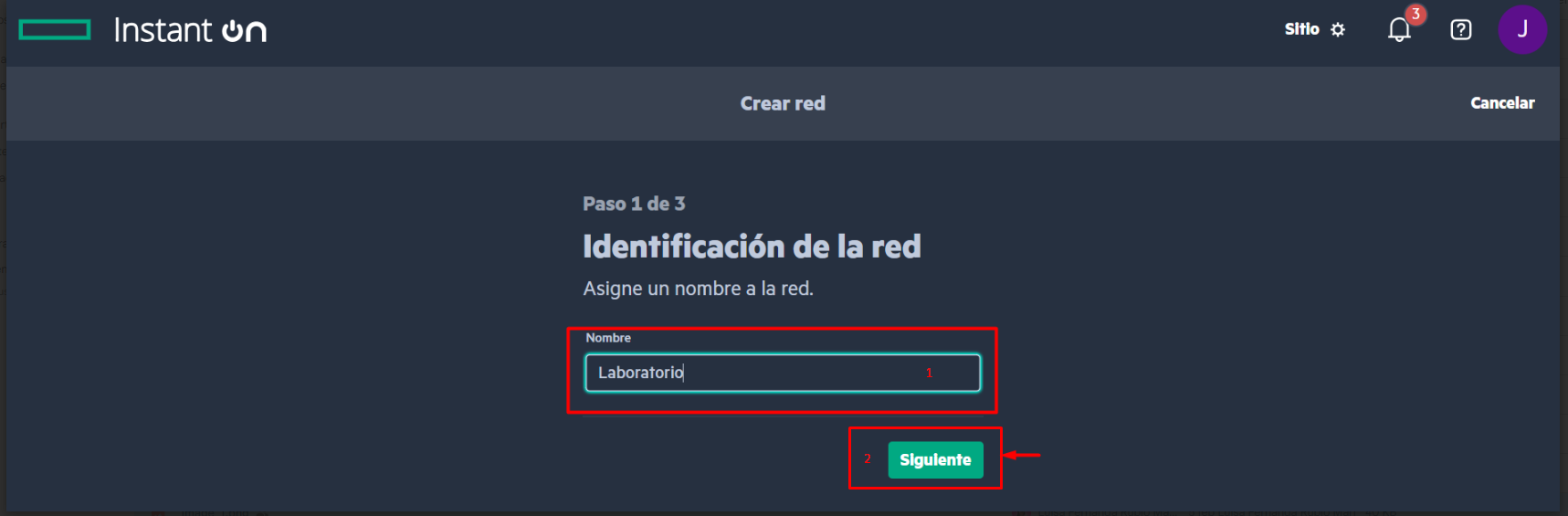

4.CONFIGURACIÓN DEL NOMBRE DE LA RED

En este paso se define el nombre que tendrá la red inalámbrica (SSID), el cual será visible para los usuarios que se conecten a la red.

Ítem

Acción

Descripción

1

Nombre de la red WiFi

Escribir el nombre de la red (ej. Laboratorio)

2

Continuar

Dar click en Siguiente

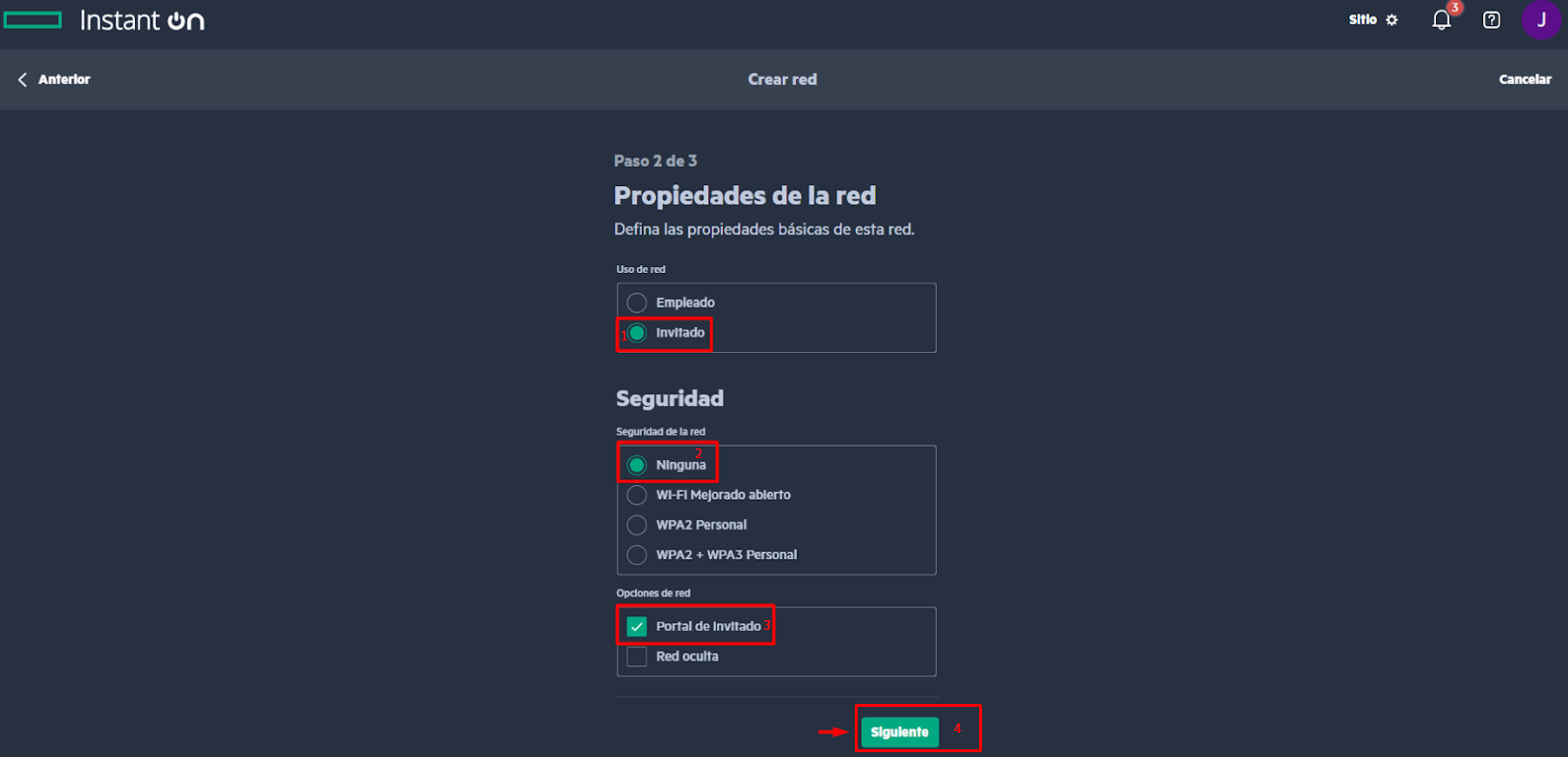

5.CONFIGURACIÓN DEL TIPO DE RED

En este paso se define el tipo de red como red de invitados y se configuran las opciones de seguridad y acceso mediante portal cautivo.

Ítem

Acción

Descripción

1

Uso de red

Seleccionar la opción Invitados

2

Seguridad de la red

Seleccionar la opción Ninguna

3

Opciones de red

Seleccionar Portal Invitado

4

Continuar

Dar click en Siguiente

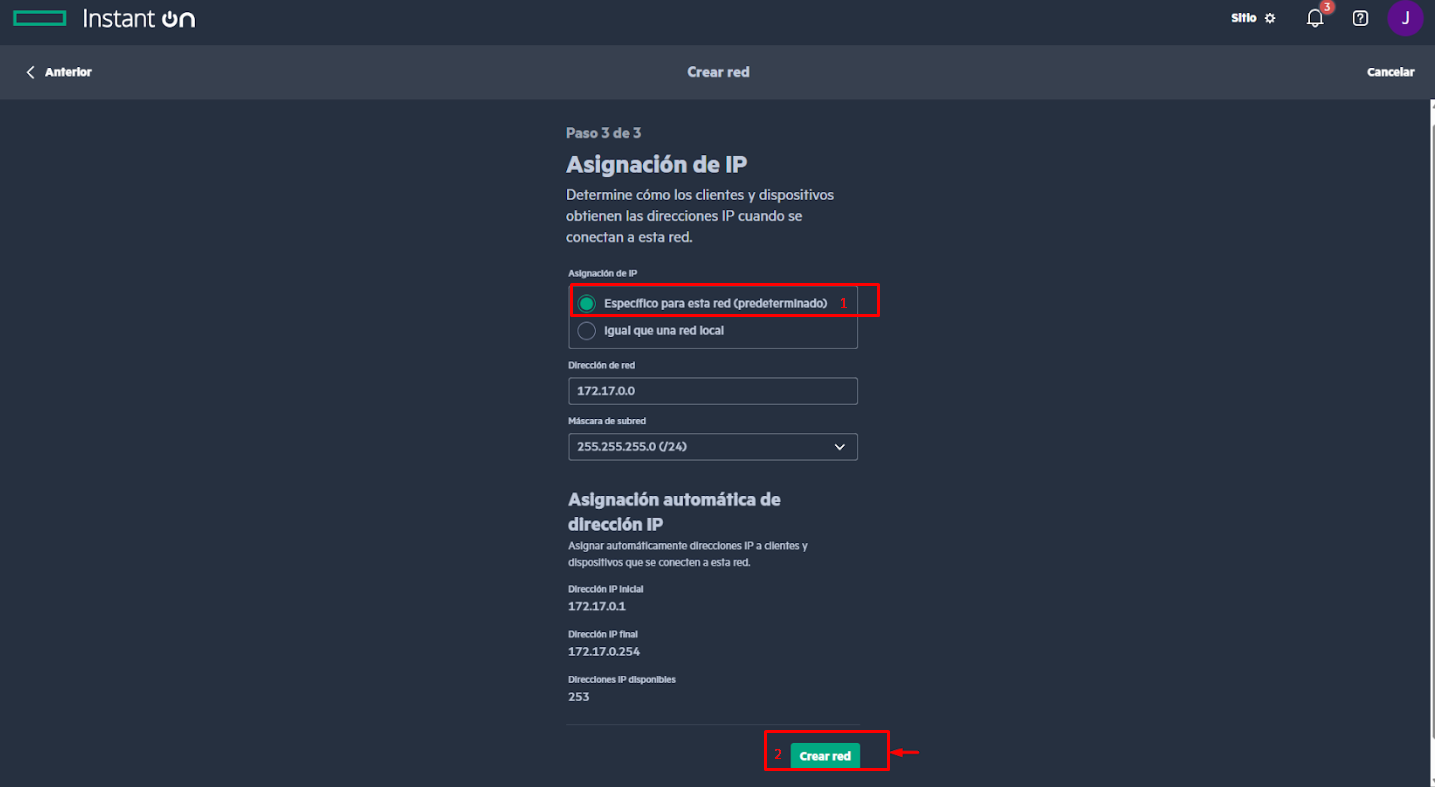

6.CONFIGURACIÓN DEL SEGMENTO DE RED

En este paso se valida si la red de invitados utilizará el mismo segmento de red existente o si se creará uno nuevo para este servicio.

Ítem

Acción

Descripción

1

Seleccionar segmento de red

Validar si se utiliza el mismo segmento de red o si se crea uno nuevo

2

Crear red

Dar click en Crear red para finalizar la configuración del SSID

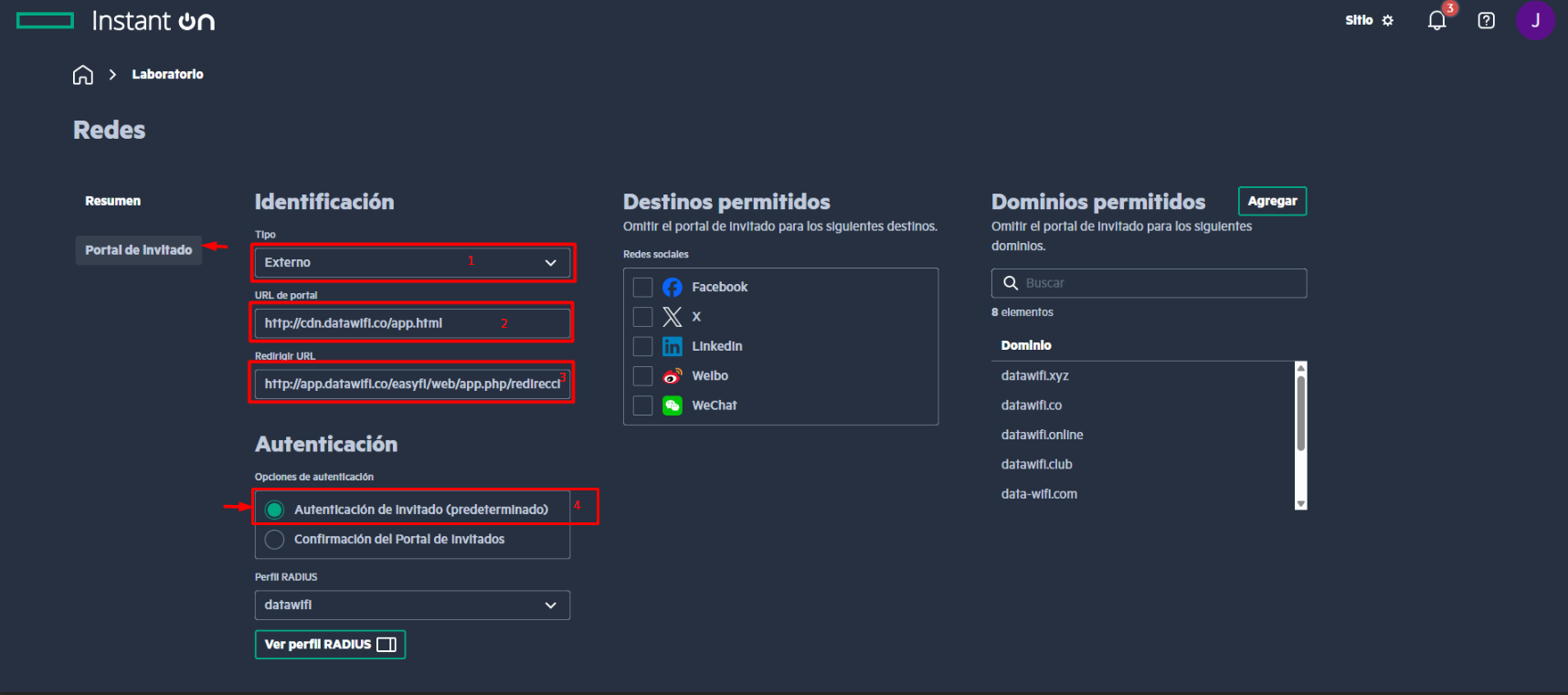

7.CONFIGURACIÓN DEL PORTAL EXTERNO

En este paso se configura el portal cautivo externo que se utilizará para la autenticación de los usuarios invitados.

Ítem

Acción

Descripción

1

Tipo de portal

Seleccionar el tipo Externo

2

URL portal

http://app.datawifi.co/easyfi/web/app.php/portal

3

URL redirección

http://app.datawifi.co/easyfi/web/app.php/redireccion_unificado

4

Opciones de autenticación

Seleccionar Autenticación de invitado (Predeterminado)

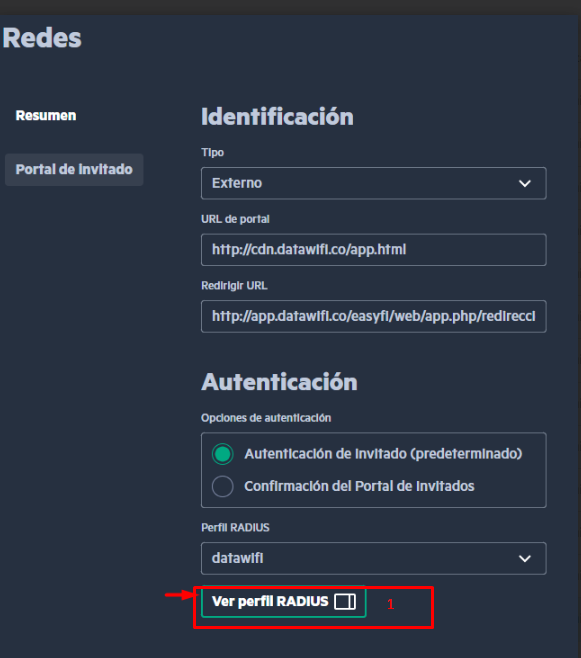

8.VISUALIZACIÓN DEL PERFIL RADIUS

En este paso se accede al perfil RADIUS para validar o configurar el servidor de autenticación que utilizará el portal de invitados.

Ítem

Acción

Descripción

1

Ver perfil RADIUS

Click en Ver perfil RADIUS

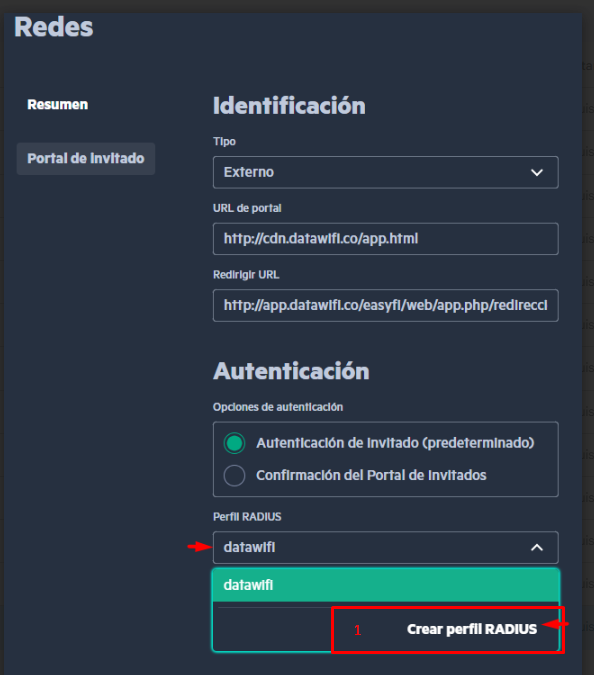

9.CREACIÓN DEL PERFIL RADIUS

En este paso se inicia la creación de un nuevo perfil RADIUS que será utilizado para la autenticación de los usuarios del portal cautivo.

Ítem

Acción

Descripción

1

Crear perfil RADIUS

Click en Crear perfil RADIUS

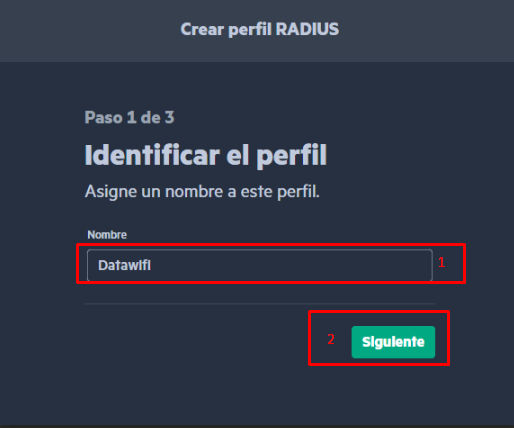

10.CONFIGURACIÓN DEL NOMBRE DEL PERFIL RADIUS

En este paso se define el nombre con el que se identificará el perfil del servidor RADIUS dentro de la plataforma.

Ítem

Acción

Descripción

1

Nombre del perfil RADIUS

Escribir el nombre del servidor RADIUS (ej. RADIUSDW)

2

Continuar configuración

Dar click en Siguiente

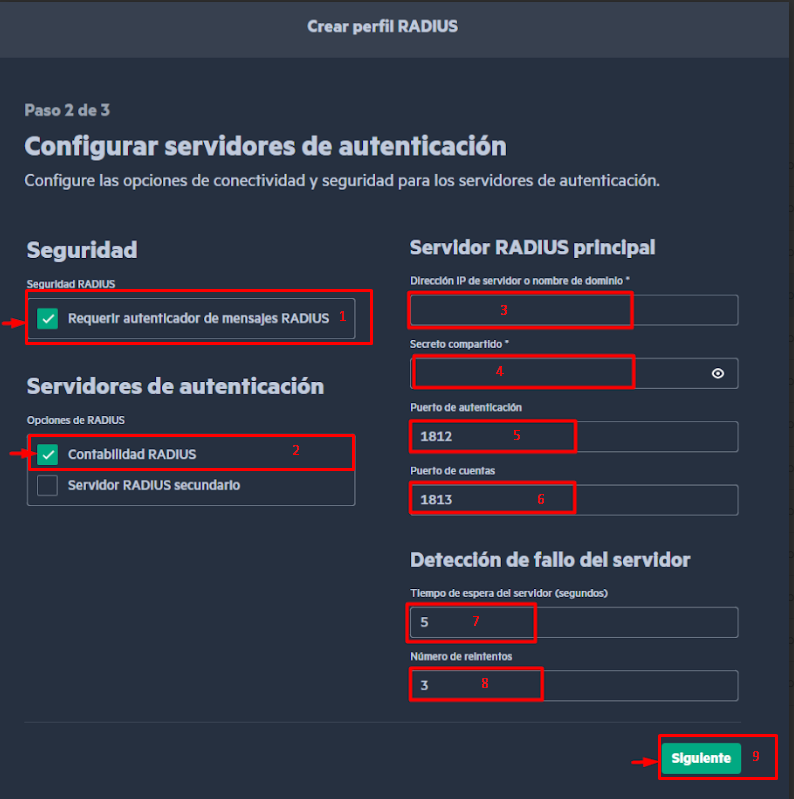

11.CONFIGURACIÓN DEL SERVIDOR RADIUS

En este paso se configuran los parámetros de seguridad y conexión del servidor RADIUS que se usará para la autenticación de los usuarios.

Ítem

Acción

Descripción

1

Seguridad RADIUS

Seleccionar la opción Requerir autenticador de mensajes RADIUS

2

Servidores de autenticación

Seleccionar Contabilidad RADIUS

3

Dirección IP o dominio del servidor

Escribir la IP principal del servidor RADIUS

4

Secreto compartido

Escribir la Secret Key del RADIUS

5

Puerto de autenticación

Escribir 1812

6

Puerto de contabilidad

Escribir 1813

7

Tiempo de espera del servidor

Escribir 5 segundos

8

Número de reintentos

Escribir 3

9

Continuar configuración

Dar click en Siguiente

12.CONFIGURACIÓN DEL IDENTIFICADOR NAS

En este paso se definen los parámetros de identificación del NAS que utilizará el servidor RADIUS para reconocer el equipo de red.


Ítem

Acción

Descripción

1

Asignación de identificador NAS

Seleccionar Asignación de identificador NAS específico

2

Identificador NAS

Registrar el identificador en formato aabbccddeeff

3

Asignación de dirección IP del NAS

Seleccionar Usar dirección IP del dispositivo (Predeterminado)

4

Crear perfil RADIUS

Dar click en Crear perfil RADIUS

**Dato recibido desde el correo manuales@datawifi.co

13.CONFIGURACIÓN DE WALLED GARDEN (DOMINIOS PERMITIDOS)

En este paso se agregan los dominios que estarán permitidos antes de la autenticación para que el portal funcione correctamente.

Ítem

Acción

Descripción

1

Buscar dominio

En la parte derecha, escribir en el campo de búsqueda el dominio requerido (ej. datawifi.co)

2

Agregar dominio

Dar click en Agregar y repetir el proceso según la cantidad de dominios (Walled Garden) que se necesiten

3

Guardar cambios

Dar click en Actualizar para aplicar la configuración


ÁREAS DE APOYO

  Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo ayuda@datawifi.co o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

  Si tiene alguna duda de quién es el PS y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.

Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
