REQUISITOS PREVIOS

Solicite al correo manuales@datawifi.co  los siguientes datos:

IP del portal externo.



 Con la información de la red para este caso:  "Infraestructura: UNIFI"

PROCESO DE CONFIGURACIÓN

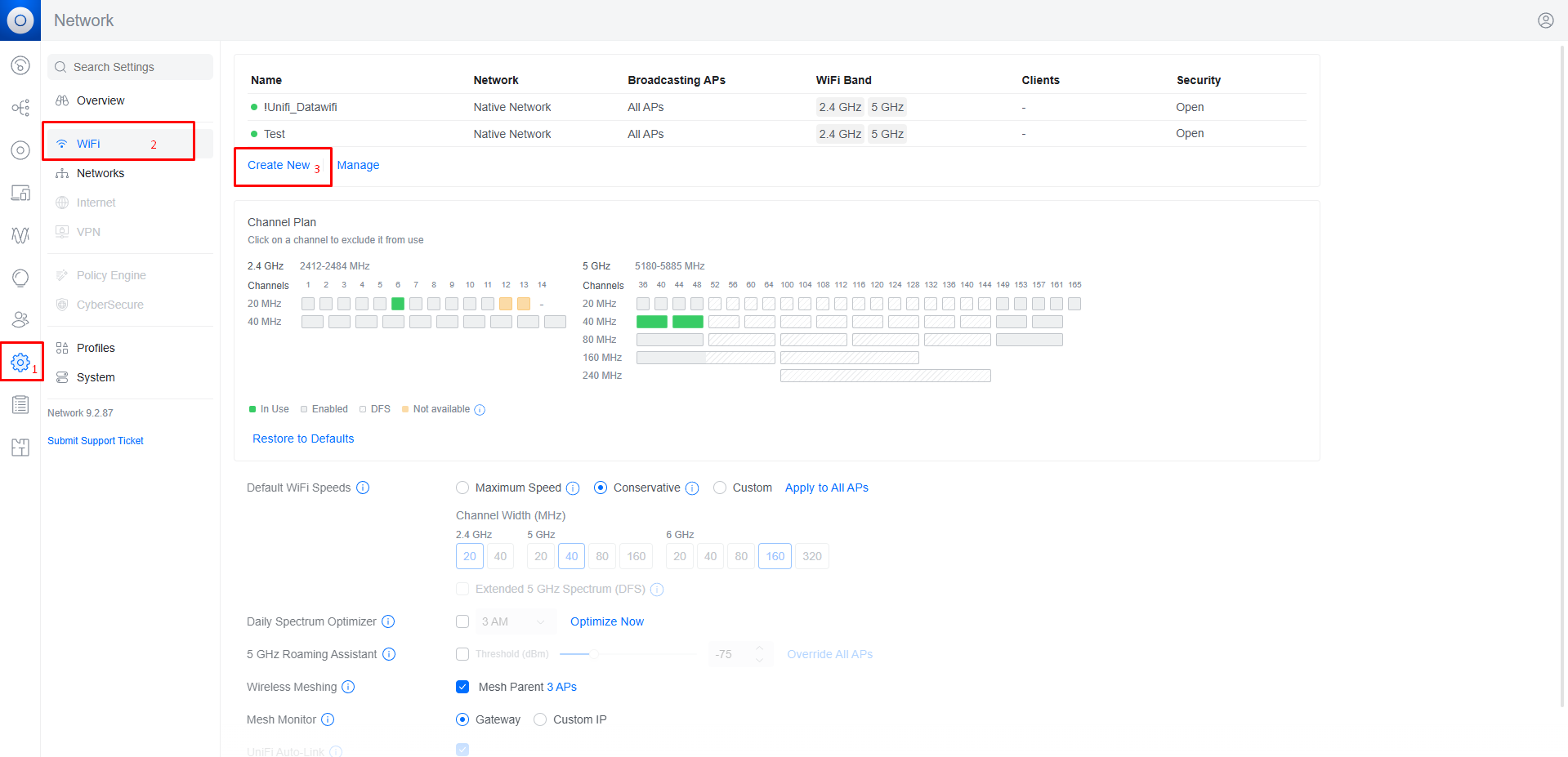

1.CREACIÓN DEL SSID

En este paso se accede a la configuración de redes inalámbricas para crear un nuevo SSID.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Settings

Click en Settings.

2

WiFi

Click en WiFi.

3

Create New

Click en Create New para crear un nuevo SSID.

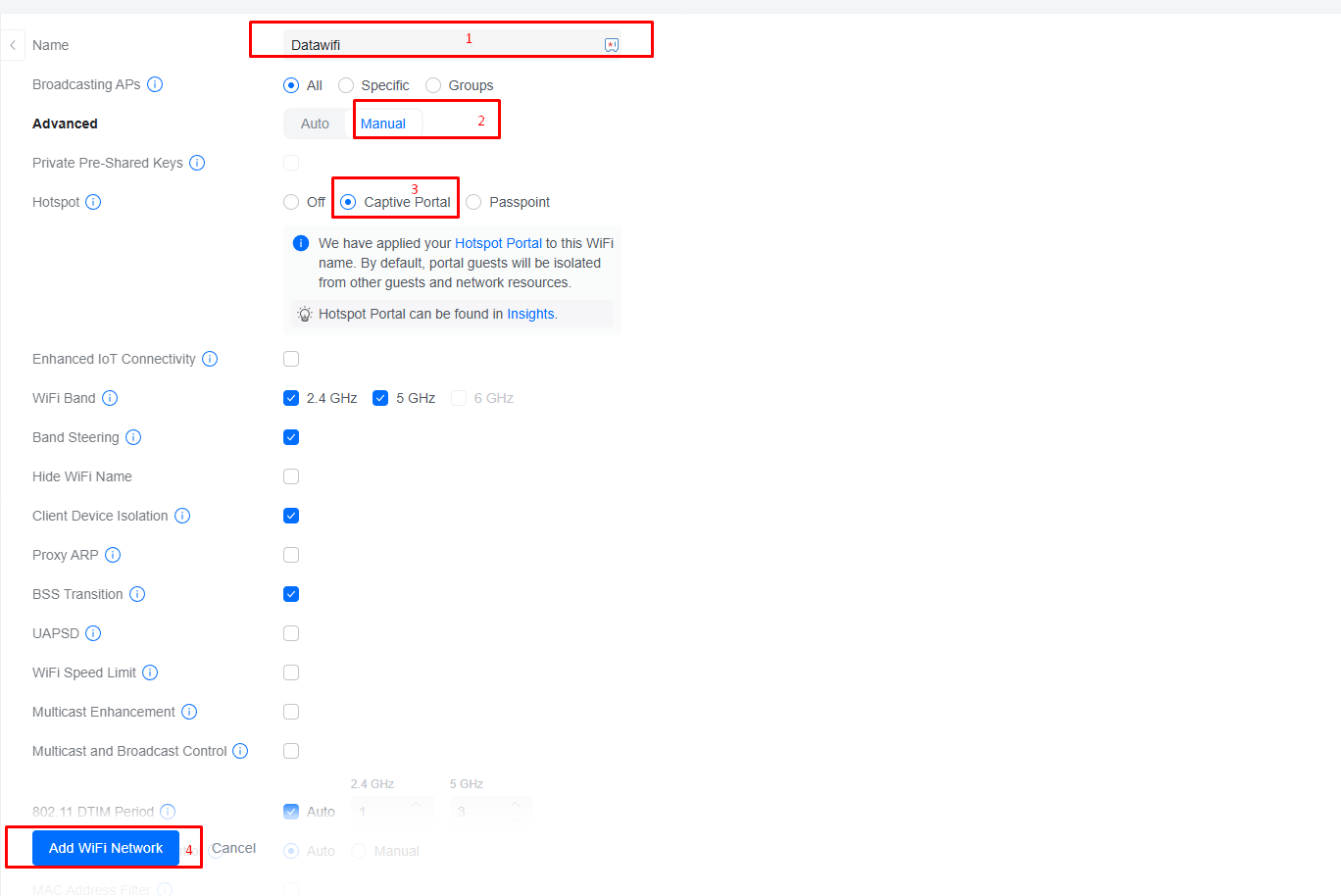

2.CONFIGURACIÓN DEL SSID

En este paso se configuran los parámetros básicos de la red inalámbrica.

ITEM

CAMPO

VALOR

1

Name

Escribimos el nombre del SSID, por ejemplo: DataWifi.

2

Advanced

Seleccionamos el check de Manual.

3

Hotspot

Seleccionamos Captive Portal.

4

Add WiFi Network

Click en Add WiFi Network.

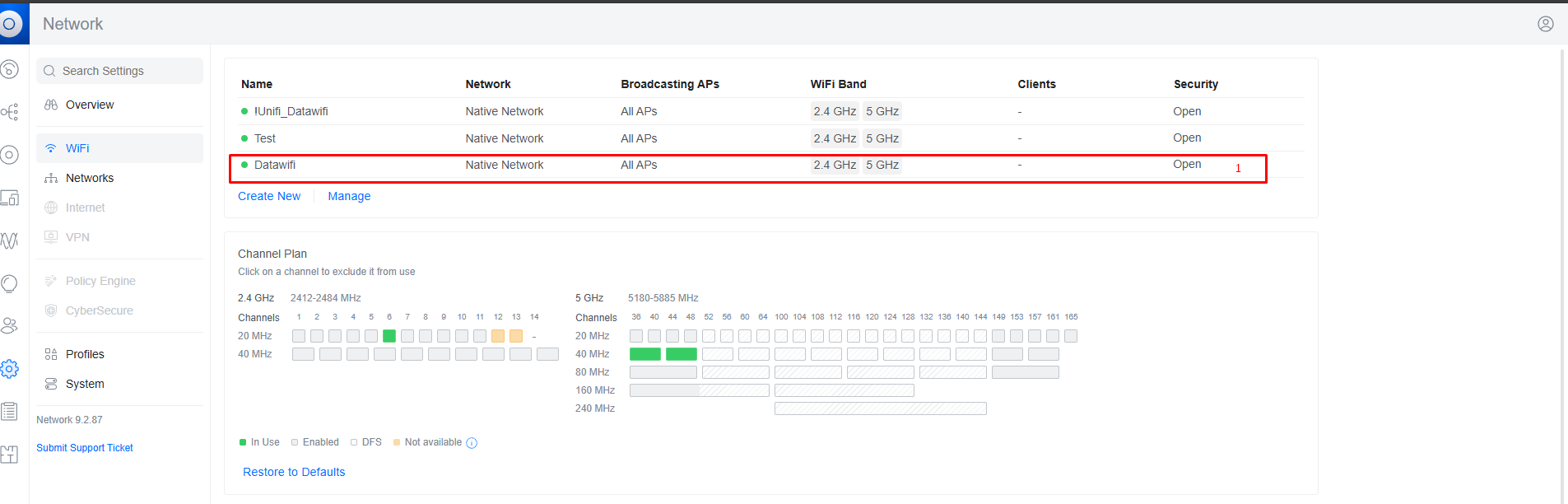

3.EDICIÓN DEL SSID

En este paso se accede a la configuración del SSID creado para continuar con su configuración.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Editar SSID

Buscamos la red que acabamos de crear, por ejemplo: DataWifi, y damos click sobre ella para editar su configuración.

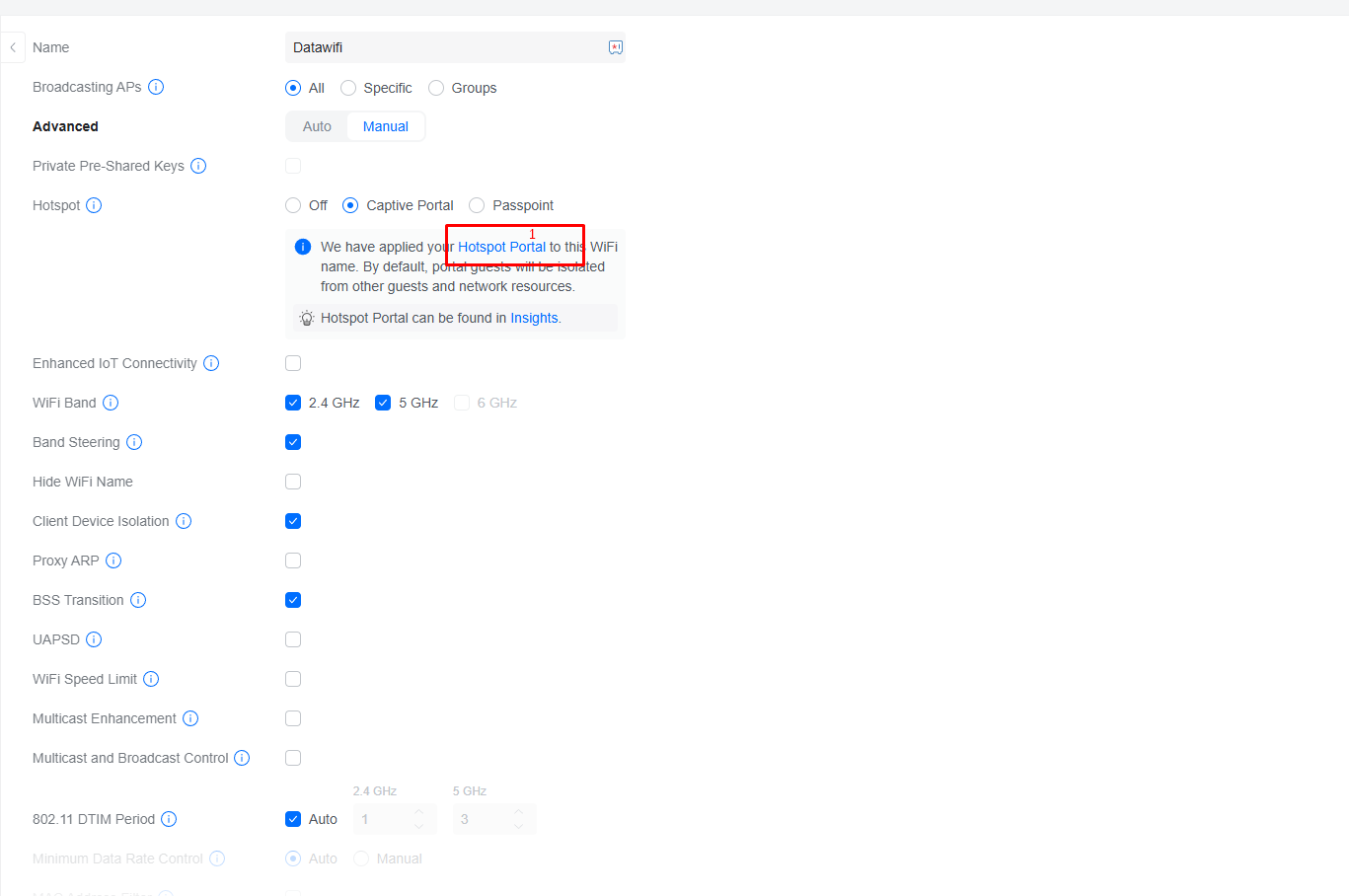

4.ACCESO A LA CONFIGURACIÓN DEL PORTAL CAUTIVO

En este paso se accede a la configuración del portal cautivo del SSID.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Hotspot Portal

Damos click en Hotspot Portal.

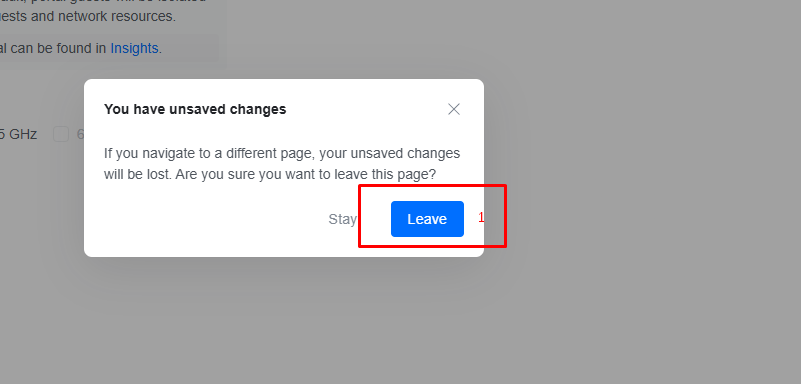

5.EDICIÓN DE LA CONFIGURACIÓN DEL PORTAL CAUTIVO

En este paso se accede a la configuración del portal cautivo para realizar los ajustes necesarios.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Leave

Damos click en Leave para editar la configuración del portal cautivo.

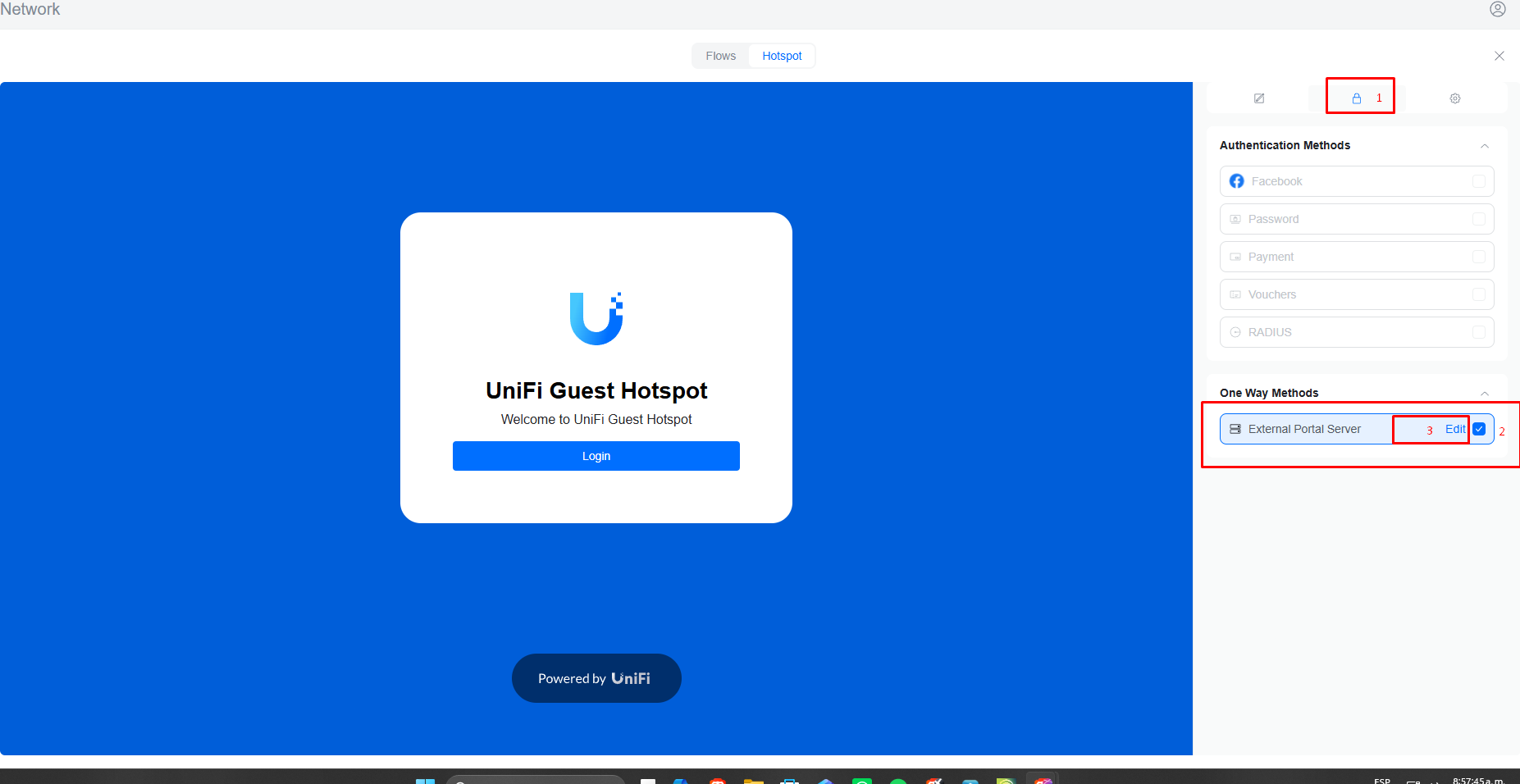

6.CONFIGURACIÓN DEL MÉTODO DE AUTENTICACIÓN

En este paso se configura el método de autenticación del portal cautivo.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Authentication

Damos click en Authentication.

2

External Portal Server

Activamos el check de External Portal Server.

3

Edit

Damos click en Edit.

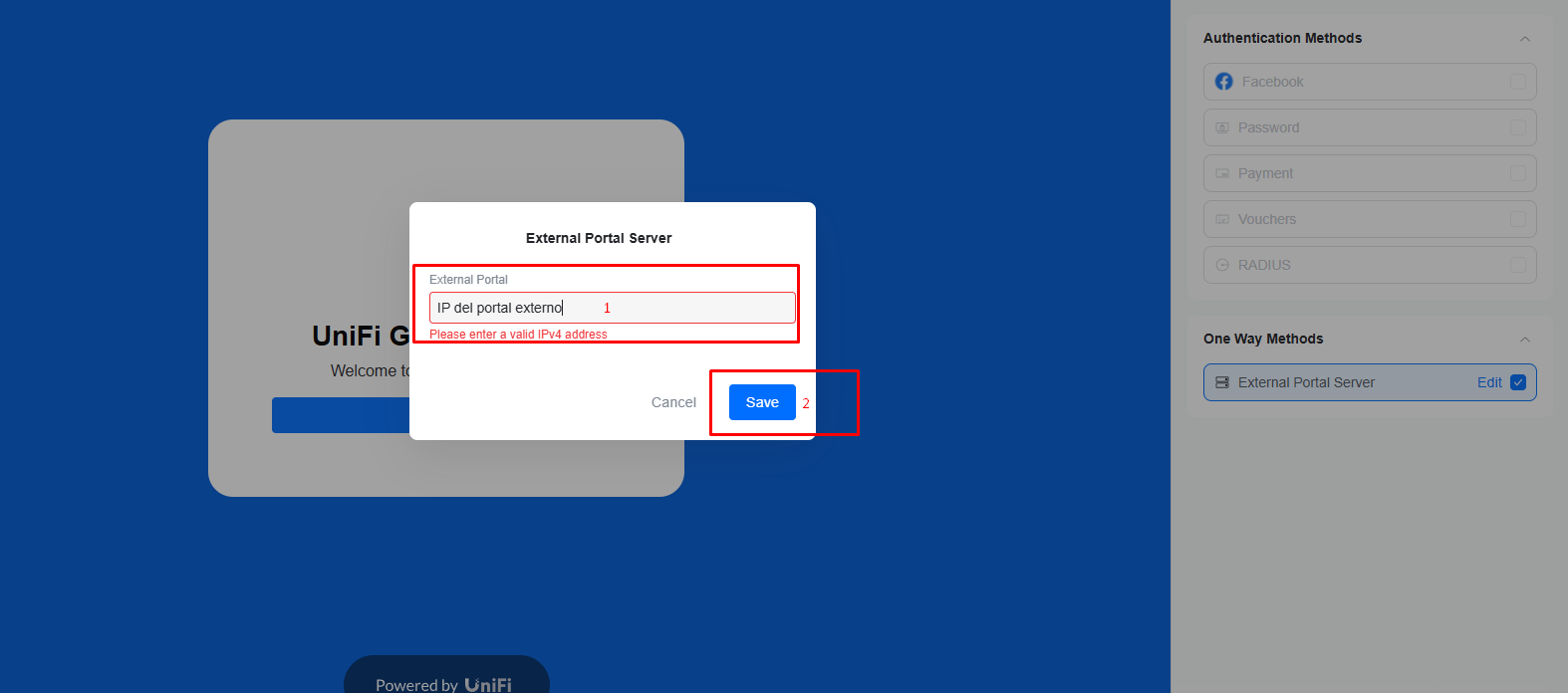

7.CONFIGURACIÓN DEL PORTAL EXTERNO

En este paso se configura el servidor del portal externo que será utilizado por el portal cautivo.

ITEM

CAMPO

VALOR

1

External Portal Server

Escribimos la IP del portal externo.

2

Save

Damos click en Save.

**Dato recibido desde el correo manuales@datawifi.co

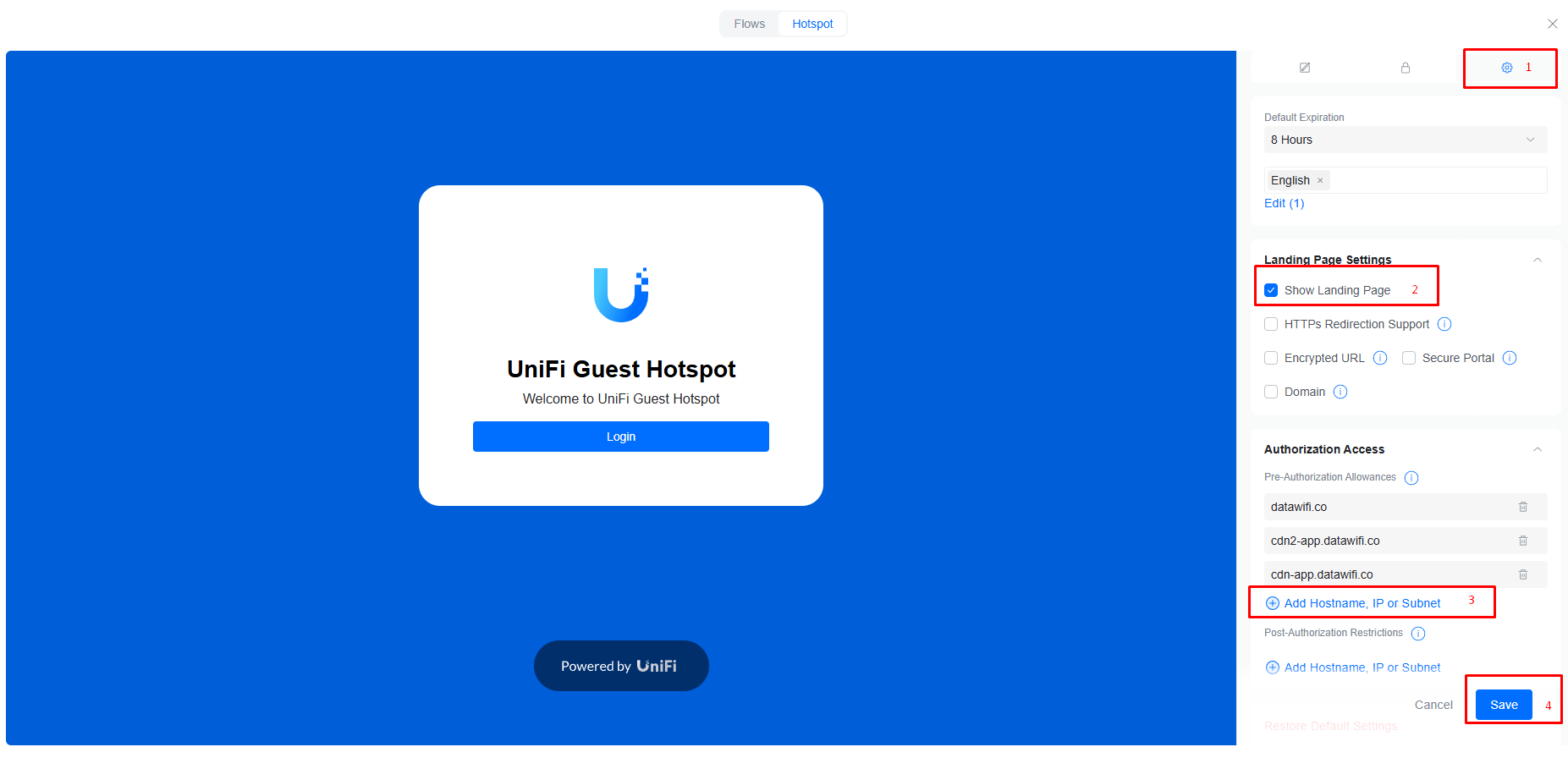

8.CONFIGURACIÓN DE PRE-AUTHORIZATION RESTRICTIONS

En este paso se configuran las restricciones de preautorización y los dominios permitidos para el portal cautivo.

ITEM

CAMPO

VALOR

1

Settings

Damos click en Settings.

2

Show Landing Page

Activamos el check de Show Landing Page.

3

Pre-Authorization Restrictions

Damos click en Add Hostname, IP or Subnet y agregamos los dominios básicos del Walled Garden o los que sean necesarios, comenzando por datawifi.co.

4

Save

Luego de agregar los dominios del Walled Garden necesarios, damos click en Save.

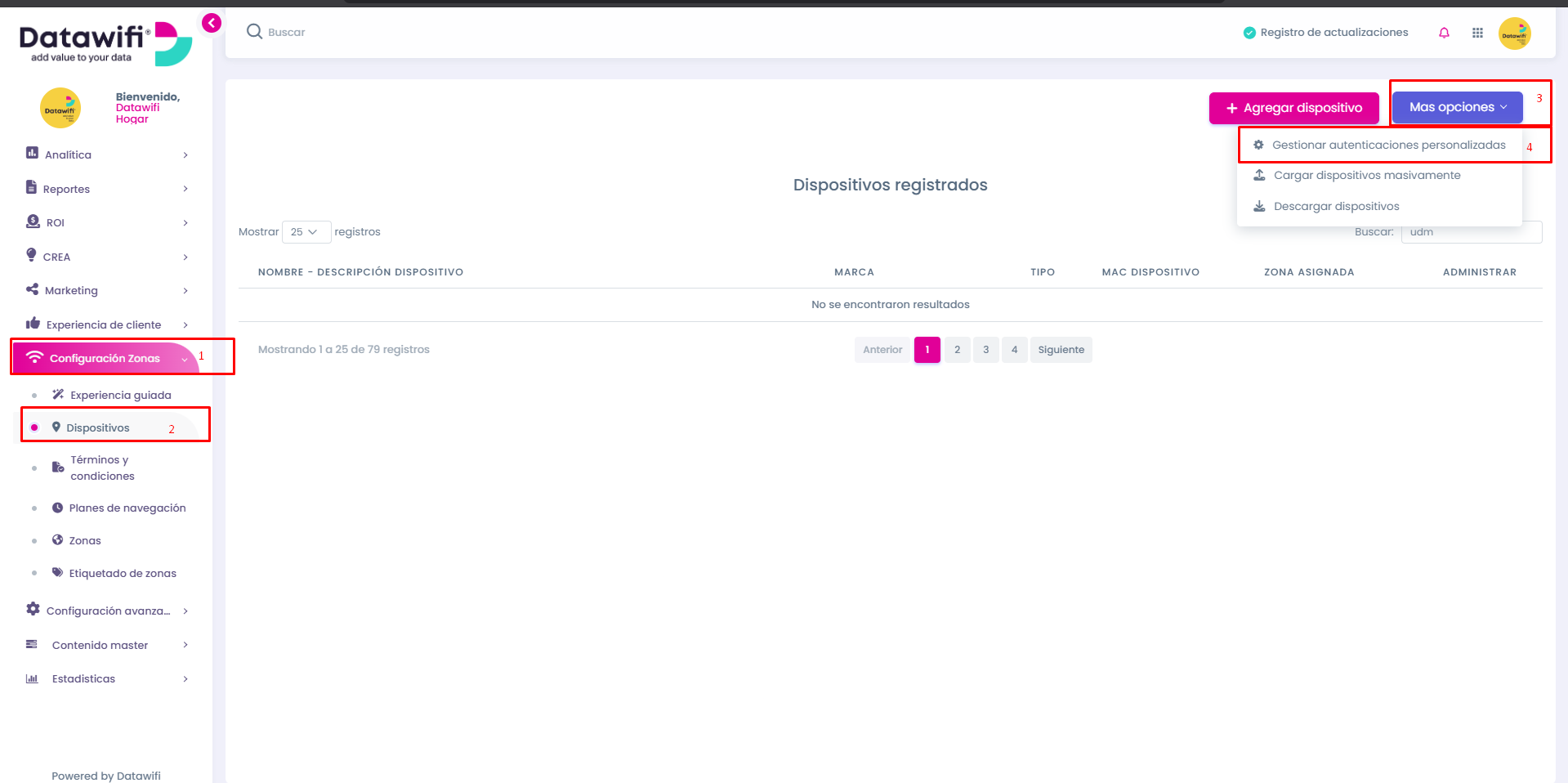

9.CONFIGURACIÓN DE LA CONTROLADORA EN SMARTWIFI

⚠️ NOTA IMPORTANTE

A partir de este paso, la configuración se realiza en la plataforma SmartWifi.

Para que la integración funcione correctamente:

  • La controladora UniFi debe ser accesible desde Internet.

  • El usuario creado para la integración debe tener permisos de administración, al menos sobre el Site donde se encuentran los AP, para permitir la gestión del acceso a Internet desde el portal cautivo.

En este paso se accede a la configuración de autenticaciones personalizadas de la controladora.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Configuración de zonas

Click en Configuración de zonas.

2

Dispositivos

Click en Dispositivos.

3

Más opciones

Click en Más opciones.

4

Gestionar autenticaciones personalizadas

Click en Gestionar autenticaciones personalizadas.

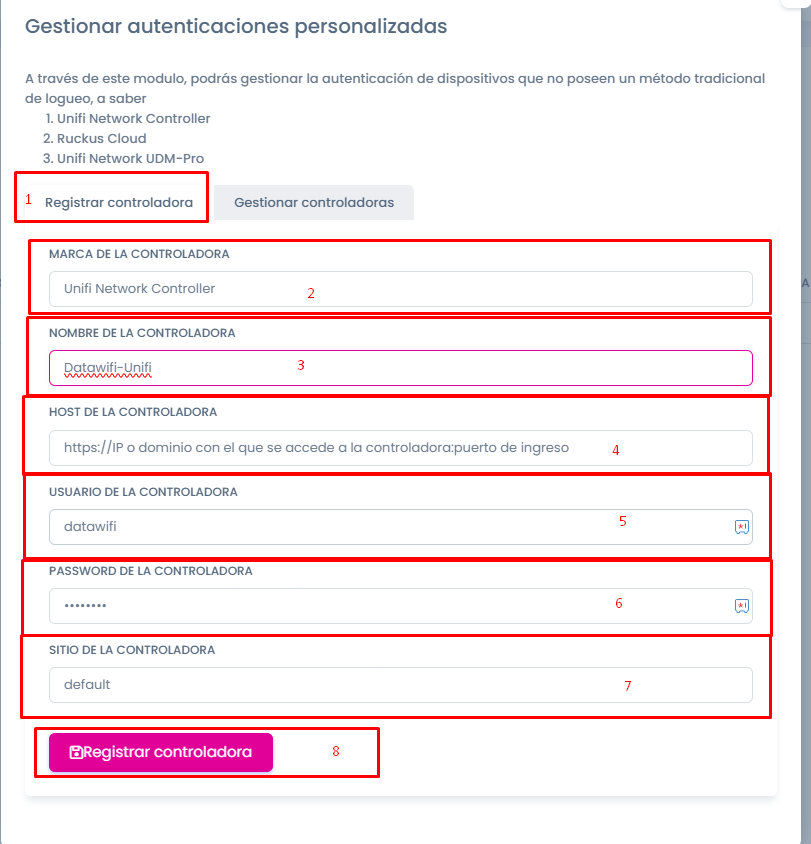

10.REGISTRO DE LA CONTROLADORA

En este paso se registra la controladora UniFi en la plataforma SmartWifi para habilitar la autenticación desde el portal cautivo.

ITEM

CAMPO

VALOR

1

Registrar controladora

Click en Registrar controladora.

2

Marca de la controladora

Seleccionamos UniFi Network Controller o UniFi Network UDM-Pro, según corresponda.

3

Nombre de la controladora

Escribimos el nombre para identificar la controladora dentro de SmartWifi.

4

Host de la controladora

Escribimos https://IP-o-dominio:puerto, correspondiente a la dirección con la que se accede a la controladora.

5

Usuario de la controladora

Escribimos el usuario de la controladora siguiendo las recomendaciones indicadas en el paso 9.

6

Password de la controladora

Escribimos la contraseña de la controladora siguiendo las recomendaciones indicadas en el paso 9.

7

Sitio de la controladora

Escribimos default.

8

Registrar controladora

Click en Registrar controladora.

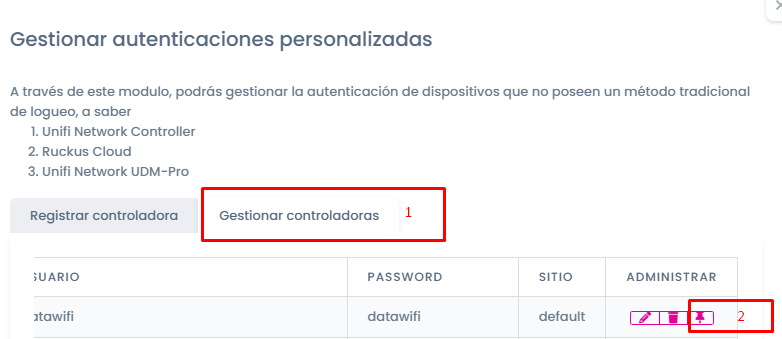

11.ASIGNACIÓN DE LA CONTROLADORA A LOS AP

En este paso se seleccionan los AP que utilizarán la controladora registrada.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Gestionar controladoras

En el apartado Gestionar autenticaciones personalizadas, damos click en Gestionar controladoras.

2

Seleccionar AP

Damos click en el ícono del Pin para seleccionar los AP que utilizarán la controladora registrada.

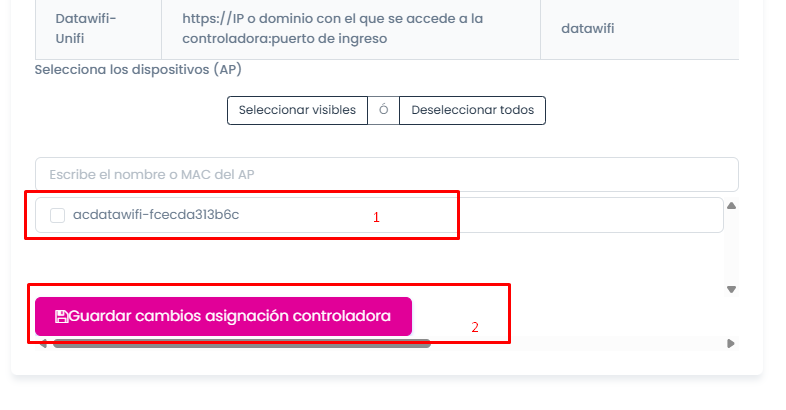

12.ASIGNACIÓN DE AP A LA CONTROLADORA

En este paso se asignan los puntos de acceso que utilizarán la controladora registrada.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Seleccionar AP

Seleccionamos el o los AP que utilizarán esta controladora y marcamos el check correspondiente.

2

Guardar cambios

Damos click en Guardar cambios de asignación de controladora.

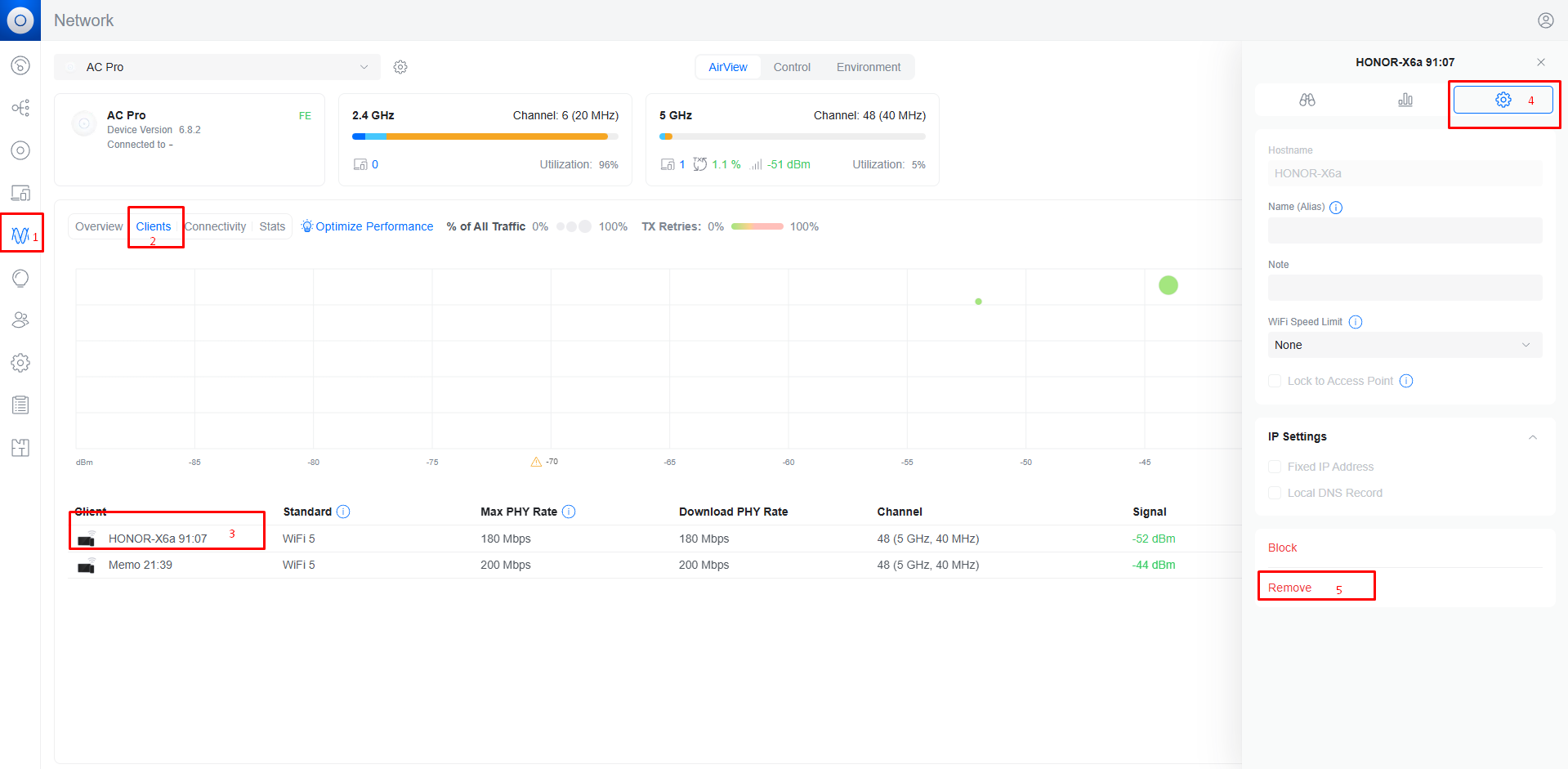

DESAUTENTICACIÓN DE USUARIOS

En este paso se revoca la autenticación de un usuario conectado al portal cautivo.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Radios

Click en Radios.

2

Clients

Click en Clients.

3

Seleccionar cliente

Seleccionamos el equipo que queremos desconectar del portal cautivo.

4

Settings

Click en Settings.

5

Remove

Click en Remove para revocar la autenticación del usuario en el portal.

ÁREAS DE APOYO

  Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo ayuda@datawifi.co o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

  Si tiene alguna duda de quién es el PS y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.

Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
