MANUAL DE CONFIGURACIÓN DE ANCHO DE BANDA – ARUBA

MANUAL DE CONFIGURACIÓN DE ANCHO DE BANDA – ARUBA

MANUAL DE CONFIGURACIÓN DE ANCHO DE BANDA – ARUBA

RECOMENDACIONES IMPORTANTES


El valor configurado en Aruba-User-Role dentro de SmartWifi debe coincidir exactamente con el nombre del rol creado en Aruba Central.

El nombre del rol puede ser:
Solo letras
Solo números
 Alfanumérico

Ejemplo:
2horaconexion

Este valor es solo un ejemplo.

Lo realmente importante es que el nombre del rol sea exactamente el mismo en ambas plataformas:
SmartWifi
Aruba Central

Si el nombre no coincide exactamente, puede generar fallas en la asignación del rol y en la aplicación de las políticas de ancho de banda durante la autenticación del usuario.

PROCESO DE CONFIGURACIÓN


1. CONFIGURACIÓN DE PLANES DE NAVEGACIÓN

En este paso se accede a la configuración de planes de navegación dentro de la plataforma SmartWifi de Datawifi para crear o editar los planes de ancho de banda que se aplicarán a los usuarios conectados a la red.

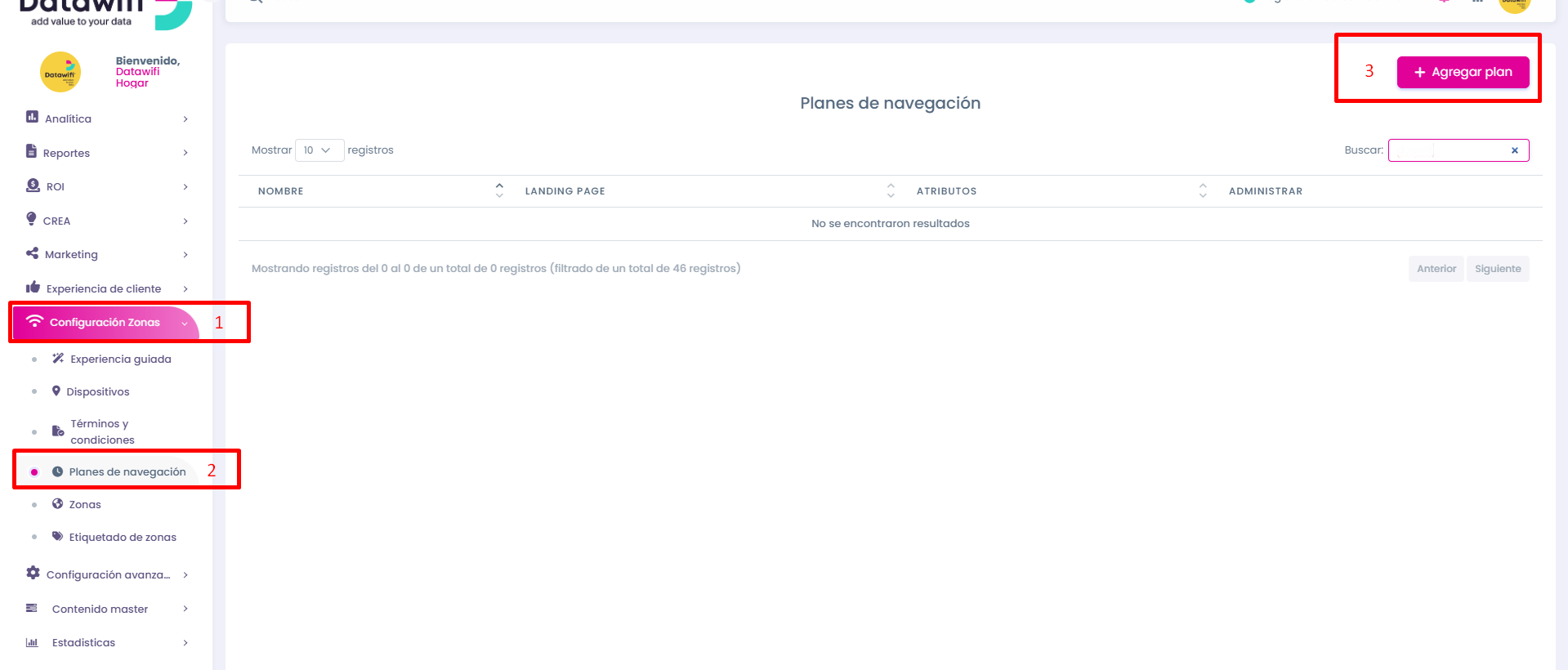

ITEM

ACCIÓN

DESCRIPCIÓN

1

Configuración de zona

En la plataforma de SmartWifi de Datawifi vamos a la parte izquierda del menú y damos click en Configuración de zona

2

Planes de navegación

En el submenú de la izquierda damos click en Planes de navegación

3

Agregar Plan

Click en Agregar Plan o editar en caso de que ya tengan alguno


2. CONFIGURACIÓN DEL PLAN DE NAVEGACIÓN

En este paso se configuran los parámetros del plan de navegación que controlará el tiempo de sesión y el ancho de banda que tendrán los usuarios después de autenticarse en el portal.

​

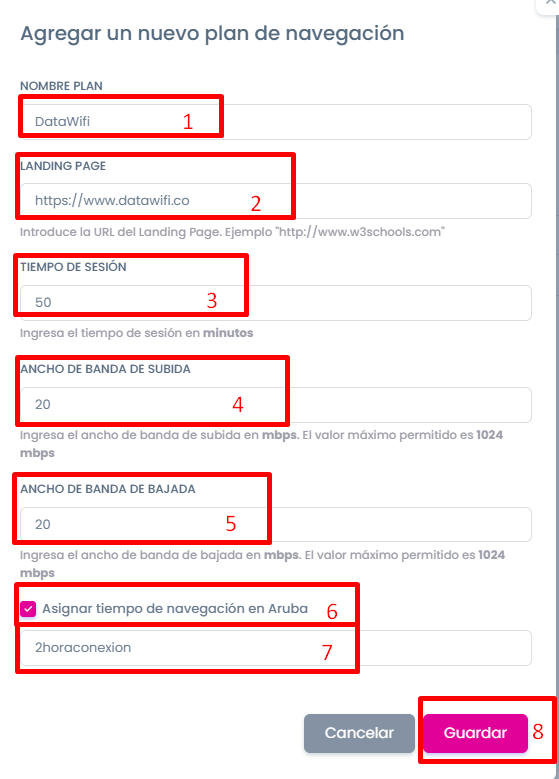

ITEM

ACCIÓN

DESCRIPCIÓN

1

Nombre plan

Escribir el nombre ej DataWifi

2

Landing Page

Donde nos redirige luego de la autenticación ej https://www.datawifi.co

3

Tiempo de sesión

Lo que dura la sesión lo escribimos en min ej 50

4

Ancho de banda de subida

Escribir el ancho de banda en caso de que se tenga otras infraestructuras con este plan ej 20

5

Ancho de banda de bajada

Escribir el ancho de banda en caso de que se tenga otras infraestructuras con este plan ej 20

6

Asignar tiempo de navegación en Aruba

Activamos el check de Asignar tiempo de navegación en Aruba

7

Aruba-User-Role

Escribir el valor de Aruba-User-Role ej 2horaconexion

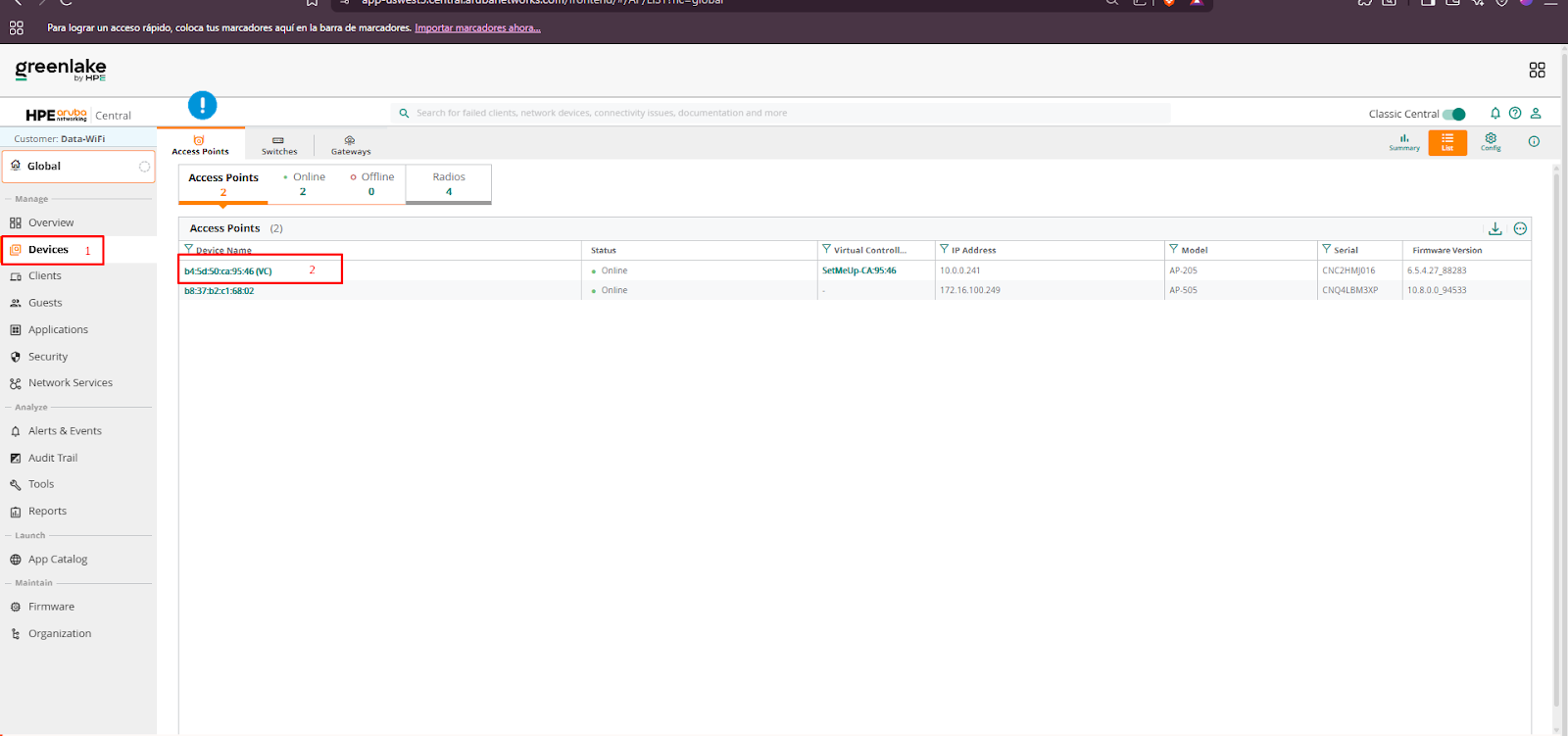

3. SELECCIÓN DEL DISPOSITIVO

En este paso se selecciona el dispositivo o sitio donde se aplicará el plan de navegación configurado previamente dentro de la plataforma.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Device

Damos click en Device

2

Seleccionar AP o Site

Seleccionamos el AP donde vamos a configurar el plan o en su defecto el site


4. EDICIÓN DEL PORTAL CONFIGURADO

En este paso se accede al portal cautivo previamente configurado para poder asociar o modificar los parámetros del plan de navegación dentro del dispositivo o sitio seleccionado.

ITEM

ACCIÓN

DESCRIPCIÓN

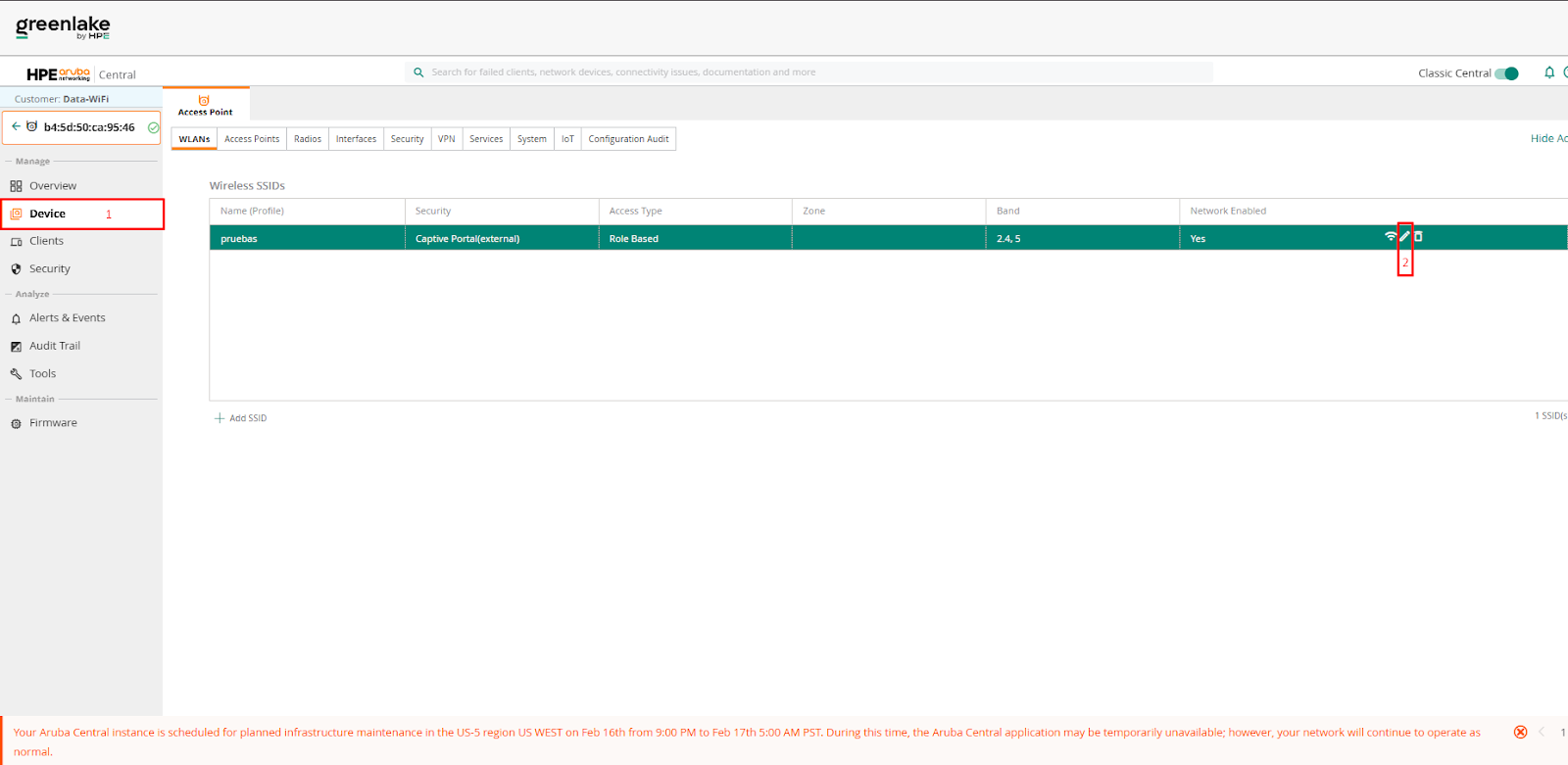

1

Device o Site

Damos click de nuevo en Device o en el site

2

Editar portal

Damos click en editar el portal previamente configurado


5. CONFIGURACIÓN DE ROLES DE ACCESO

En este paso se accede a la sección de Access para crear un nuevo rol que permitirá aplicar las políticas de ancho de banda configuradas previamente.

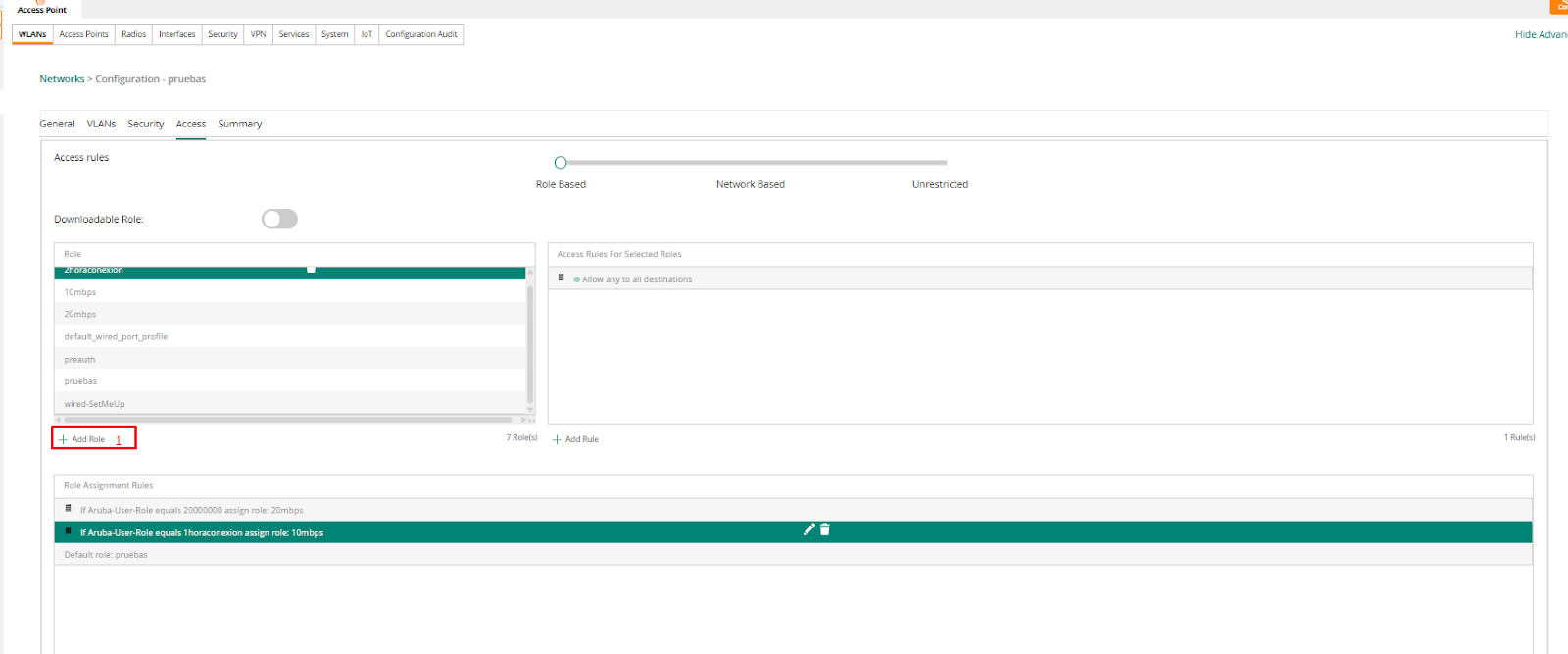

ITEM

ACCIÓN

DESCRIPCIÓN

1

Access

Damos click en Access

2

Add Role

Damos click Add Role


6. CREACIÓN DEL ROL DE USUARIO

En este paso se crea el rol de usuario que se utilizará para aplicar el tiempo de navegación y las políticas de ancho de banda definidas anteriormente en el plan de navegación.

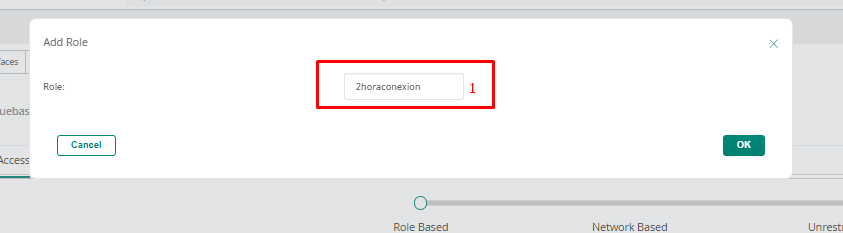

ITEM

ACCIÓN

DESCRIPCIÓN

1

Role

Escribimos el mismo valor que dejamos en el paso 2 el item 7 ej 2horaconexion

2

OK

Click en OK

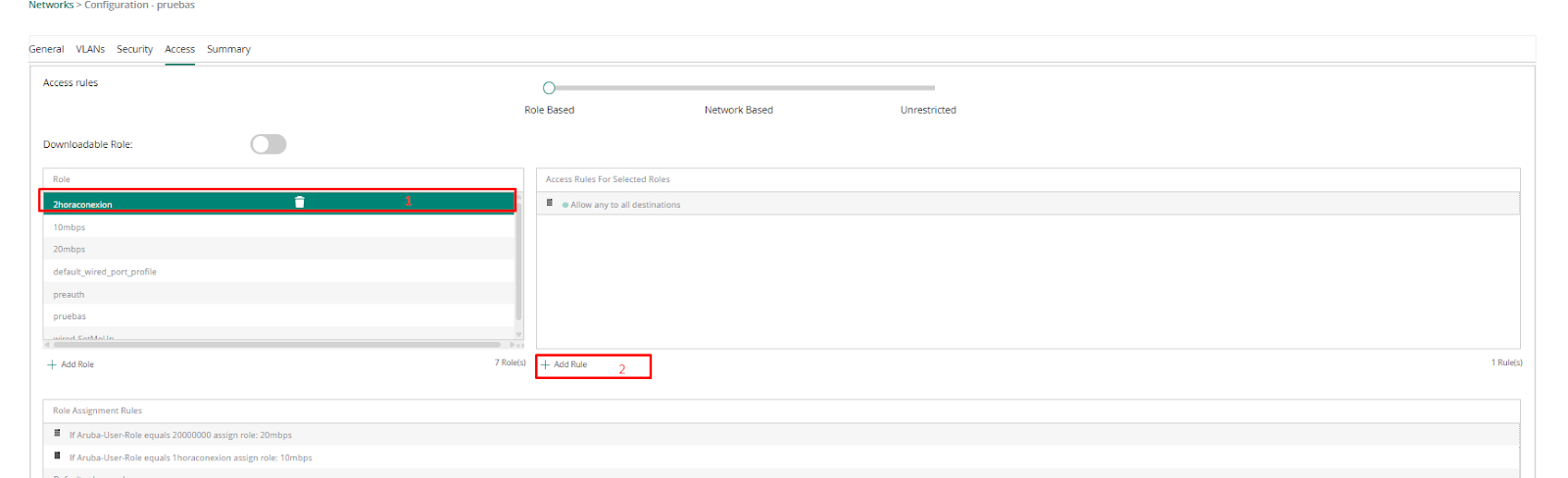

7. CONFIGURACIÓN DE REGLAS DEL ROL

En este paso se selecciona el rol creado previamente para agregar las reglas que permitirán aplicar las políticas de ancho de banda y navegación a los usuarios conectados.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Rol

Seleccionamos el Rol que acabamos de crear ej 2horaconexion

2

+AddRule

Click en +AddRule


8. CONFIGURACIÓN DE CONTRATO DE ANCHO DE BANDA

En este paso se configura el contrato de ancho de banda que se aplicará al rol creado, definiendo los límites de subida y bajada que tendrán los usuarios conectados a la red.

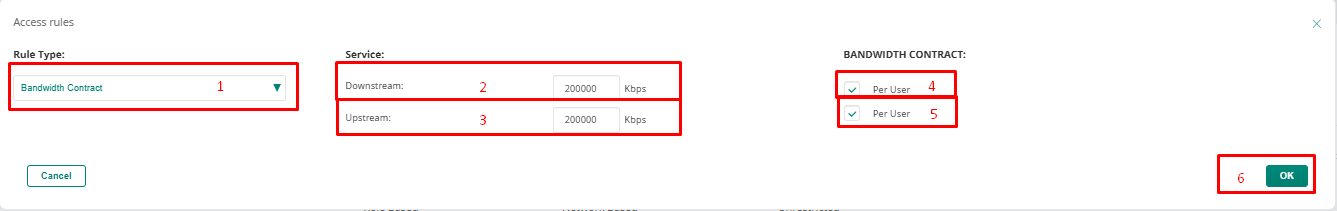

ITEM

ACCIÓN

DESCRIPCIÓN

1

Rule Type

Seleccionamos Bandwidth Contract

2

Downstream

Escribimos el ancho de banda de bajada ej 200000

3

Upstream

Escribimos el ancho de subida ej 200000

4

Per User

Activamos el check de Per User

5

Per User

Activamos el otro check de Per User

6

OK

Click en OK


9. ASIGNACIÓN DE ROL

En este paso se valida que la configuración del contrato de ancho de banda se haya guardado correctamente y se procede a asignar el rol configurado.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Validar cambios

Validamos que el cambio se guardará del paso anterior

2

+ADD ROLE ASSIGNMENT

Damos click en +ADD ROLE ASSIGNMENT

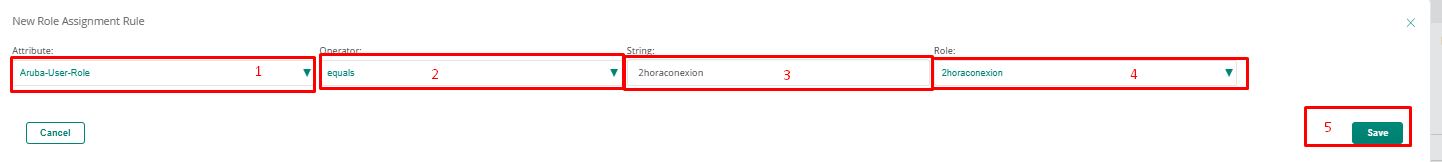

10. CONFIGURACIÓN DE ASIGNACIÓN DE ROL

En este paso se configura la condición que permitirá asignar automáticamente el rol creado cuando el usuario se autentique en el portal.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Attribute

Seleccionar Aruba-User-Role

2

Operator

Seleccionar equals

3

String

Escribimos de nuevo el rol que creamos antes ej 2horaconexion

4

Role

Seleccionamos el rol que creamos ej 2horaconexion

5

Save

Damos click en Save

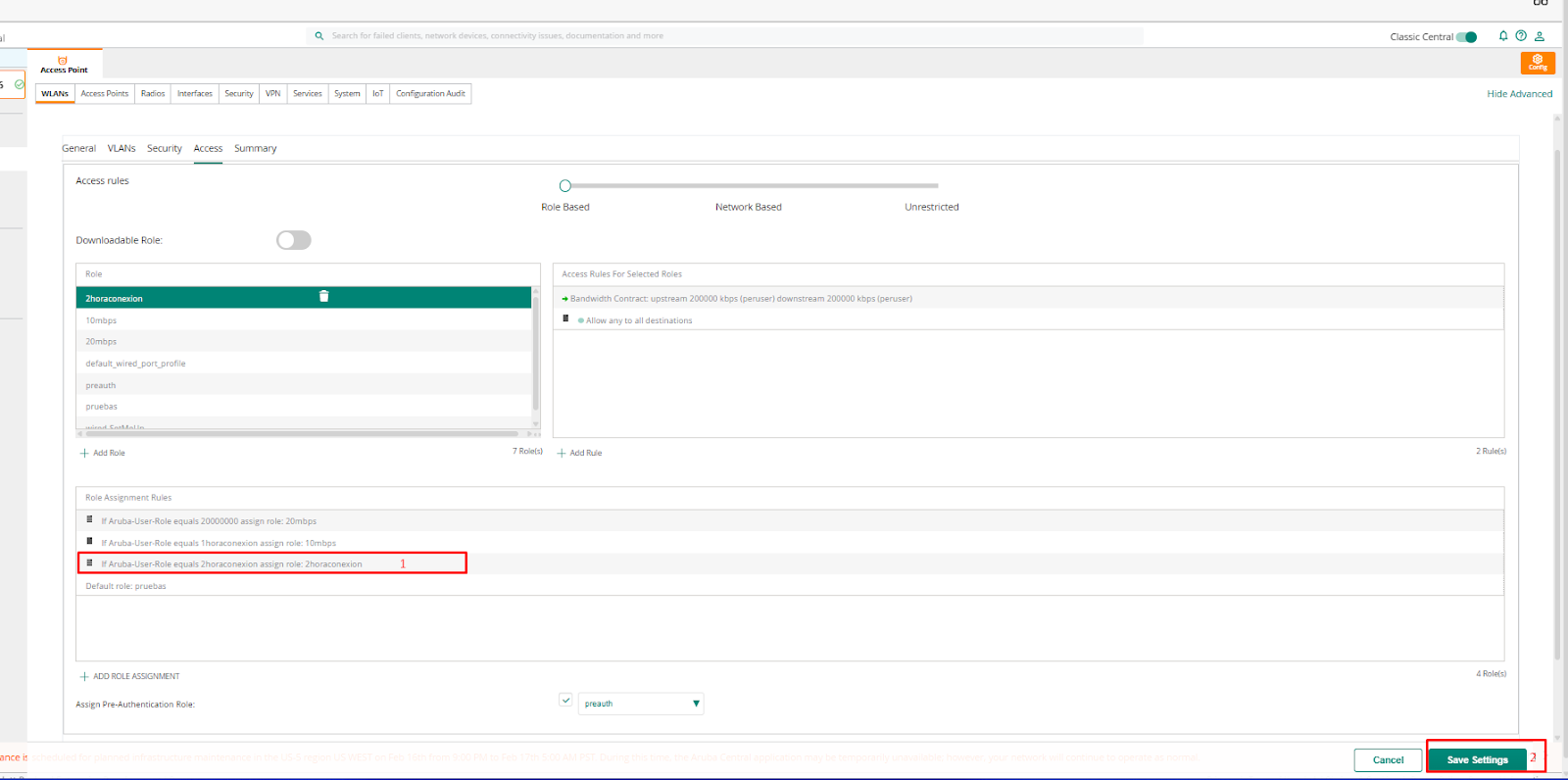

11. VALIDACIÓN DE ASIGNACIÓN DE ROL

En este paso se valida que la regla de asignación de rol creada anteriormente esté configurada correctamente y se guardan los cambios finales.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Role Assignment Rules

Validamos que el que acabamos de crear en el paso anterior esté correcto

2

Save Settings

Click en Save Settings

ÁREAS DE APOYO

  Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo ayuda@datawifi.co o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

  Si tiene alguna duda de quién es el PS y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.

Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
