CONFIGURACIÓN FLOW METRICS CISCO MERAKI

CONFIGURACIÓN FLOW METRICS CISCO MERAKI



MANUAL DE CONFIGURACIÓN


RECOMENDACIONES PREVIAS

●       Tener las licencias asignadas correspondientes a la cantidad de dispositivos a registrar.

●       Se debe solicitar al cliente el permiso para ingresar a la cuenta con perfil de administrador con el correo dev@datawifi.co

●       Contar con el archivo de imagen de los planos en formato .jpg, .jpeg o .png.



CONFIGURACIÓN

Acceder a Network -> Seleccionar la red (Network) en donde se realizará la configuración.

Interfaz de usuario gráfica, Aplicación El contenido generado por IA puede ser incorrecto.

Dirigirse a Network-wide y luego General.

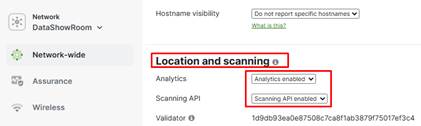

Location and scanning

Habilitar las opciones Analytics y Scanning API

Validator (lectura)

Interfaz de usuario gráfica, Texto, Aplicación El contenido generado por IA puede ser incorrecto.


Petición GET: Envía sus valores en la URL.
Petición POST: Se envía codificado, o en segundo plano (mayor seguridad).



Cisco Meraki usa los dos métodos en diferentes procesos, a continuación, se inicia la configuración Post URL.


  • Una vez habilitado Location and scanning se agrega la URL dando clic en ‘Add a post url’.


Creación de la URL

https://location-one.datawifi.co/api/location?client=id_cliente  **

**Puede variar esta información de la URL que proporcionará el ingeniero que esté realizando el acompañamiento


Creación Secret
Nombre de la red como aparece en Meraki (sin espacios)&Idcliente&q3w1e3

Ejemplo: DataShowRoom&3193865876&q3w1e3


API version

Seleccionar la V3.


Radio Type

Seleccionar Wifi.



Validator
Compartir el código de validación (Validator) al ingeniero que esté realizando el acompañamiento para su respectivo registro.

Luego de llenar toda la información y de contar con la confirmación del registro del Validator, se da clic en validar.



Interfaz de usuario gráfica, Aplicación El contenido generado por IA puede ser incorrecto.

Meraki realiza la verificación de la Post URL por método GET, si es exitosa, se mostrará en una notificación y el envío de la información se empezará a realizar por POST.

Por último, debemos guardar cambios, de lo contrario la configuración se borrará.

Interfaz de usuario gráfica, Diagrama, Aplicación El contenido generado por IA puede ser incorrecto.


Configuración de planos en Cisco Meraki

En Cisco Meraki se deben agregar también mapas respectivos para ubicar los AP's en un espacio en específico, ej. Mapa de oficina.

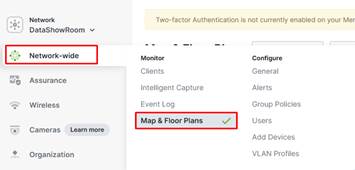

Ir a Network-wide > Map & Floor Plans

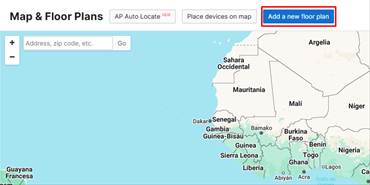

Para poder agregar un mapa de piso, dar clic en “Add a new floor plan”.



Se debe registrar el nombre y la ubicación (puede ser la dirección o las coordenadas geográficas como latitud y longitud).

Cargar el mapa del piso que se va a subir con los requisitos que se indican.


Una vez cargado el mapa, se puede escalar (tamaño y dirección) de acuerdo con la ubicación establecida, una vez realizado esto se debe dar clic en “Save floor plan and place devices”.

Interfaz de usuario gráfica El contenido generado por IA puede ser incorrecto.

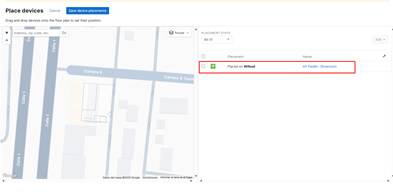

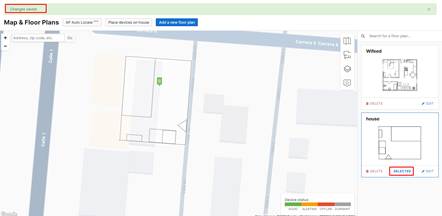

Luego de guardar los cambios sobre el piso, se debe arrastrar el AP hacia el mapa que previamente se ha agregado.

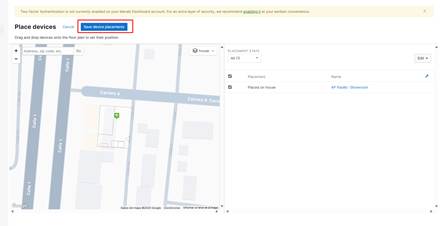

Se da clic en “Save device placements” para que todos los cambios sobre el mapa queden guardados correctamente.

Interfaz de usuario gráfica, Aplicación El contenido generado por IA puede ser incorrecto.

Interfaz de usuario gráfica El contenido generado por IA puede ser incorrecto.

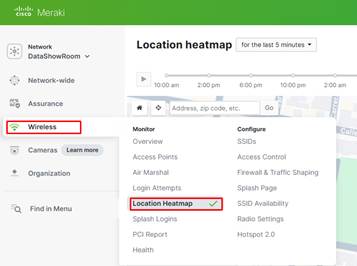

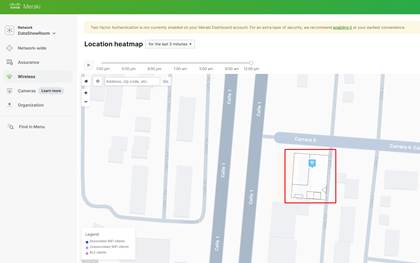

En Cisco Meraki se encuentra su propia herramienta de analítica de localización, para esto se ingresa a Wireless > Location Heatmap.

Interfaz de usuario gráfica, Aplicación El contenido generado por IA puede ser incorrecto.


Muestra un mapa y este se usa para validar que el mapa y los access points estén correctamente posicionados.

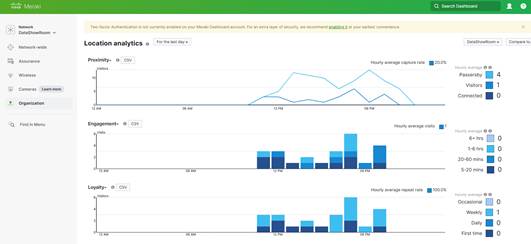

A nivel de Organización se puede analizar las estadísticas o métricas de lo que se conoce en Flow Metrics como Visitantes, Locatarios y transeúntes desde la opción Organization > Location Analytics.

Interfaz de usuario gráfica, Aplicación El contenido generado por IA puede ser incorrecto.



Gráfico El contenido generado por IA puede ser incorrecto.



ÁREAS DE APOYO

●      Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, ó también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo ayuda@datawifi.co o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

●      Si tiene alguna duda de quién es el PS y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.





Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
