MANUAL DE CONFIGURACIÓN DE CISCO MERAKI

MANUAL DE CONFIGURACIÓN DE CISCO MERAKI

REQUISITOS PREVIOS

• Verificar versión recomendada de firmware

• Versiones con BUGs identificadas 24.14, 30.5 y 30.6

• Por condiciones de manejo de BSSID de Meraki, favor hacer uso de la configuración sobre el primer SSID

CONFIGURACIÓN EQUIPO

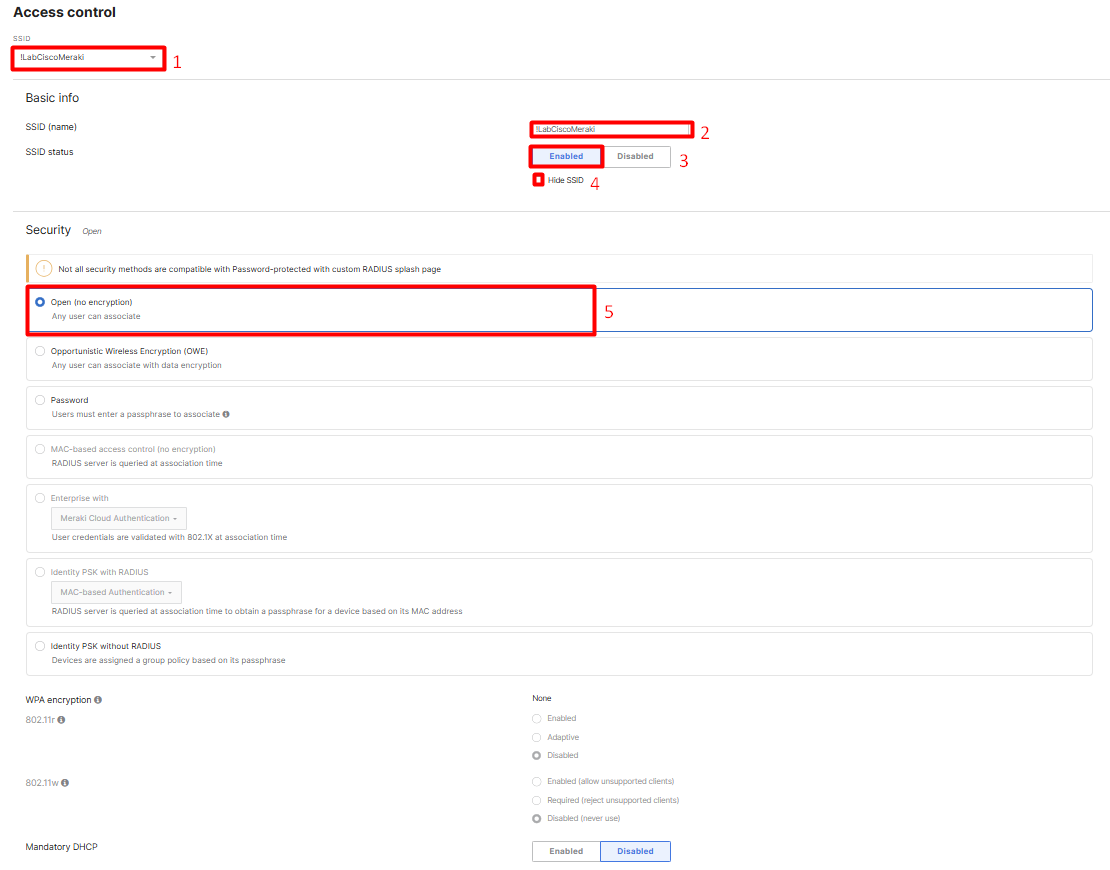

1. Configuración del SSID

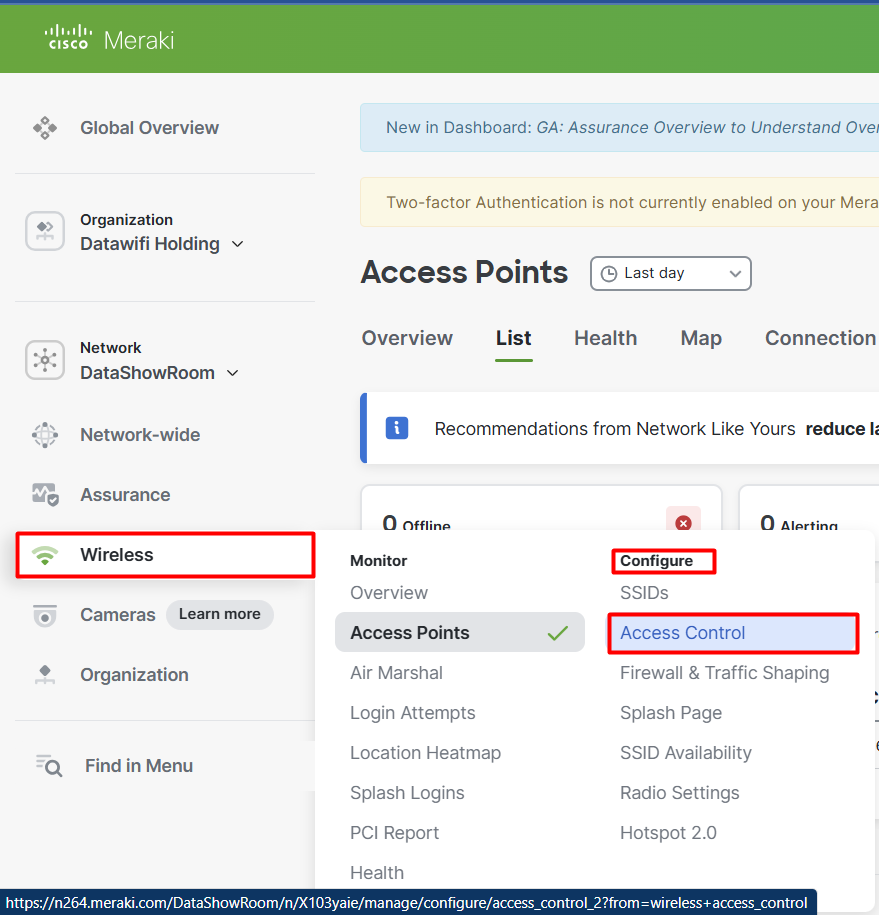

En la parte izquierda de la interfaz ir a:

Wireless > Configure > Access Control

 A continuación, diligenciar los datos solicitados de la siguiente manera.

ITEM	CAMPO	VALOR
1	SSID	Seleccionar el SSID a trabajar
2	SSID (name)	Escribir el nombre de red nuevo en caso de querer editarlo
3	SSID status	Enabled
4	Hide SSID	En caso de querer ocultar el SSID seleccionar Hide, por defecto deshabilitado para ver el nombre de la red
5	Security	Open, Deshabilite la seguridad para que el usuario pueda conectarse sin contraseña al SSID

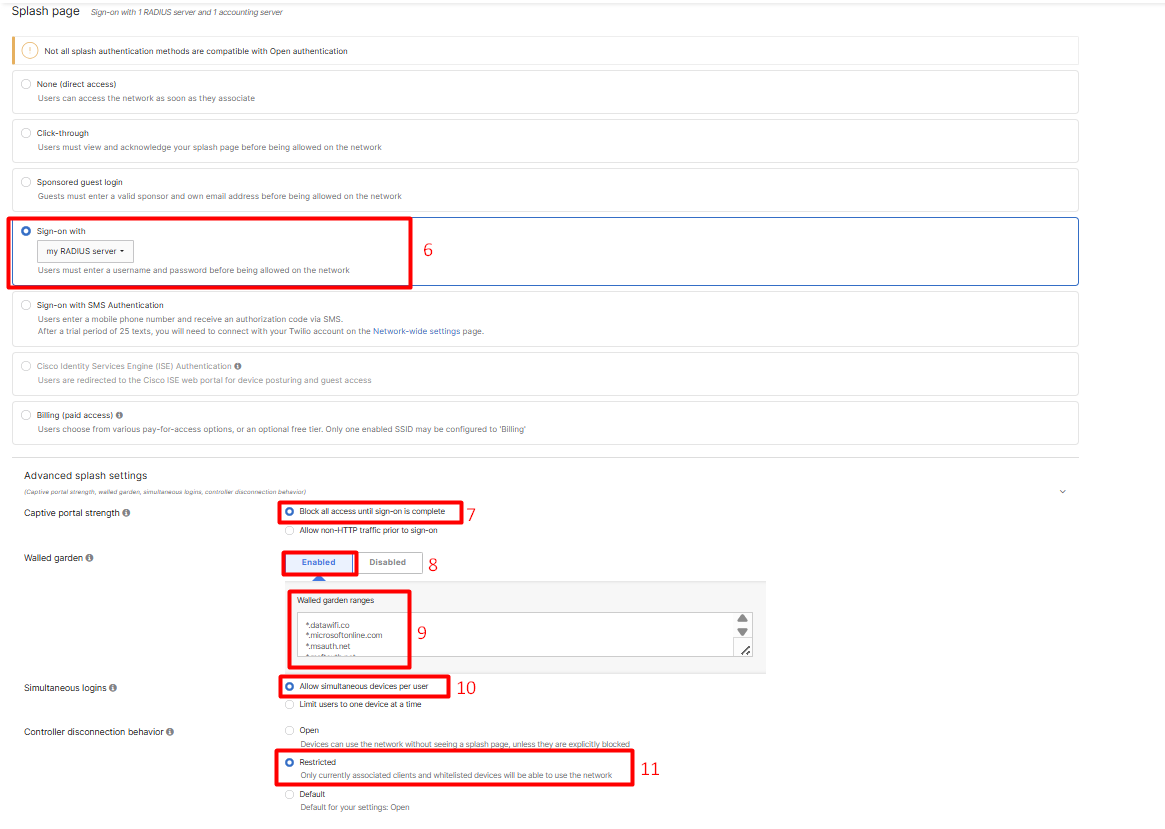

2. Configuración de Captive Portal

Continúe en la misma página con la configuración de splash page

ITEM	CAMPO	VALOR
6	Sign-on with	My RADIUS server
7	Captive portal strength	Block all Access until sing-on is completed
8	Walled garden	Enabled
9	Walled garden ranges	Agregar el listado de URL según se requiera tomando de base la siguiente tabla
10	Simultáneos logins	Allow simultáneous devices per user
11	Controller disconnection behaivor	Restricted

3. Configuración del Walled Garden

Agregar una a una las URL en el espacio indicado en la tabla anterior

URL: De la siguiente tabla, use los dominios más ajustados posibles a sus necesidades, evite al máximo el uso de dominios que no son estrictamente necesarios para el despliegue y funcionamiento de su portal.

https://app.datawifi.co/easyfi/web/services/walled_garden/walledgardendinamico.php?marca=meraki

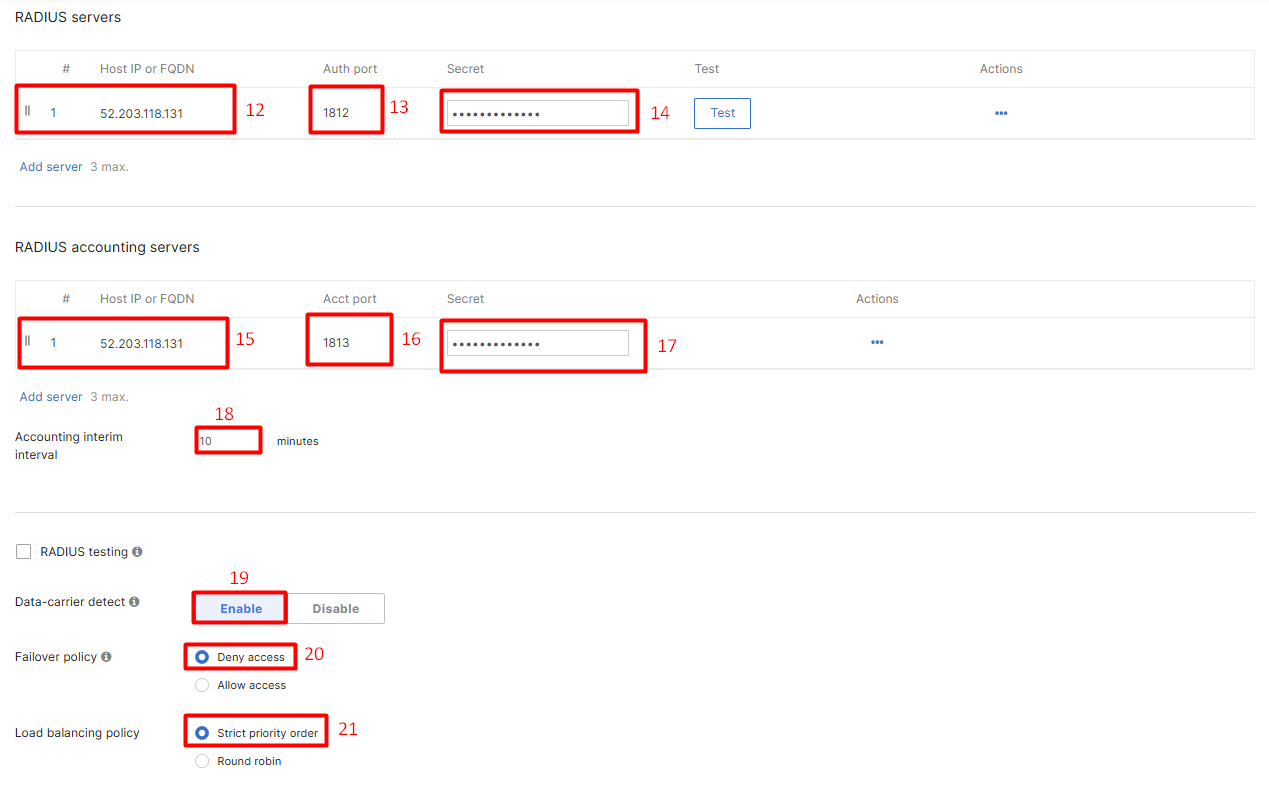

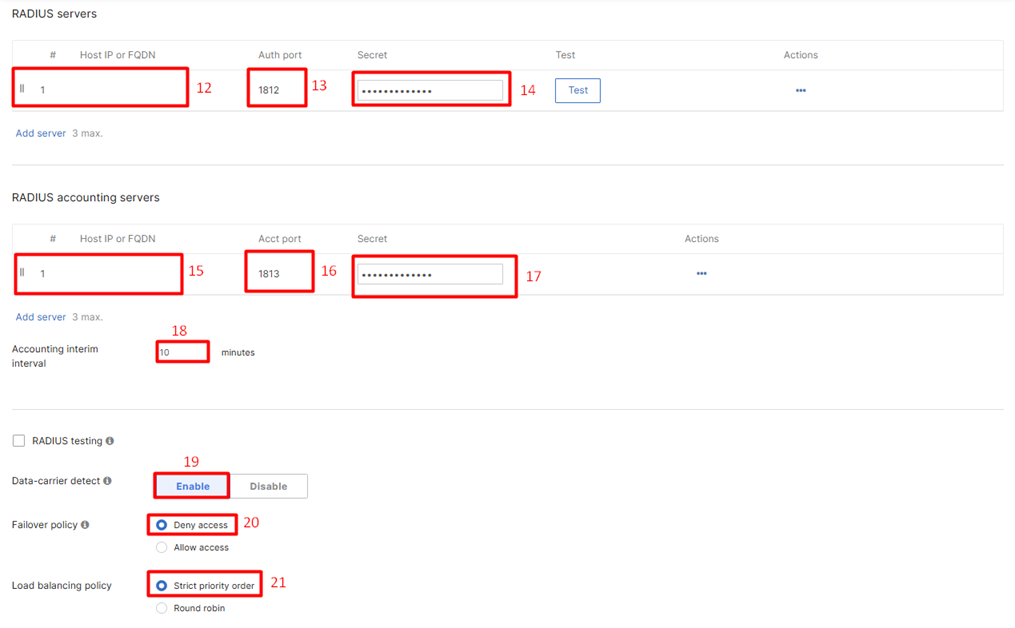

4. Configuración de Radius

Proceder con la configuración de los servidores de autenticación y contabilidad Radius Solicita al correo manuales@datawifi.co los siguientes datos:

ITEM	CAMPO	VALOR
12	Host IP Auth	**
13	Auth port	1812
14	Secret Auth	******
15	Host IP Acct	***
16	Acct Port	1813
17	Secret Acct	******
18	Accounting interin Interval	10
19	Data-carrier detect	Enabled
20	Failover policy	Deny Access
21	Load balancing policy	Strict priority order

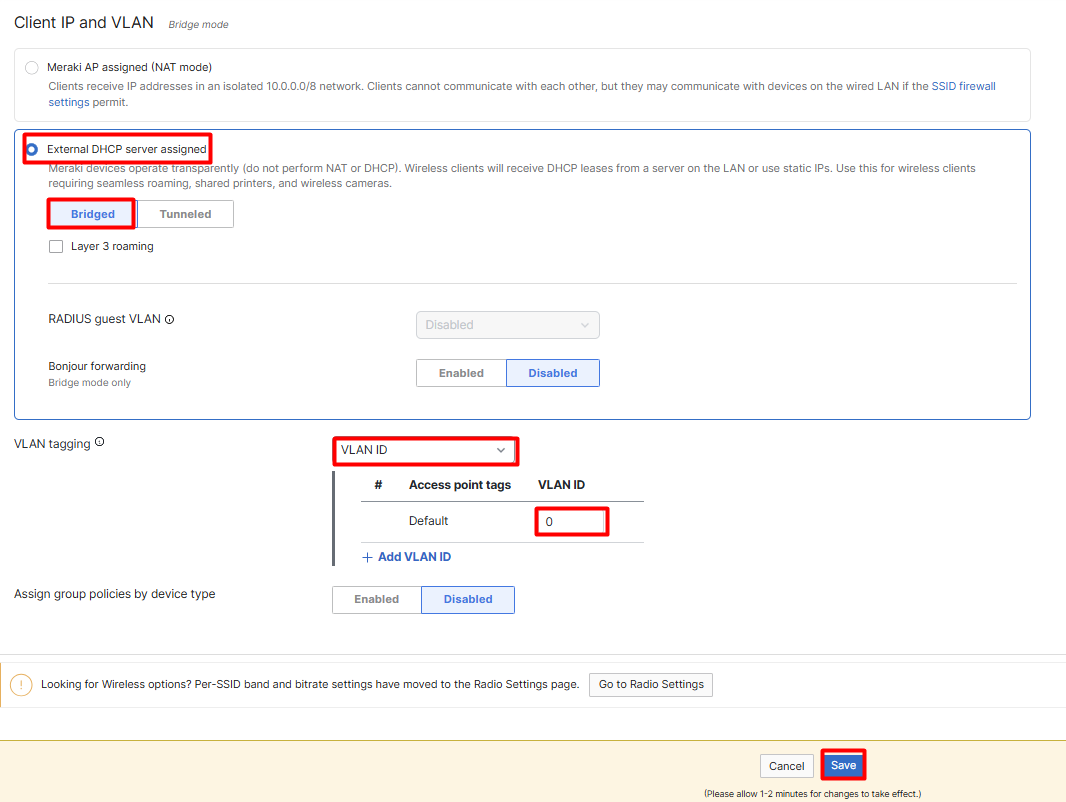

5. Configuración de red

En este punto se deben configurar los parámetros de red que establezcan el origen del DHCP y las VLAN sobre las que opera el portal cautivo.

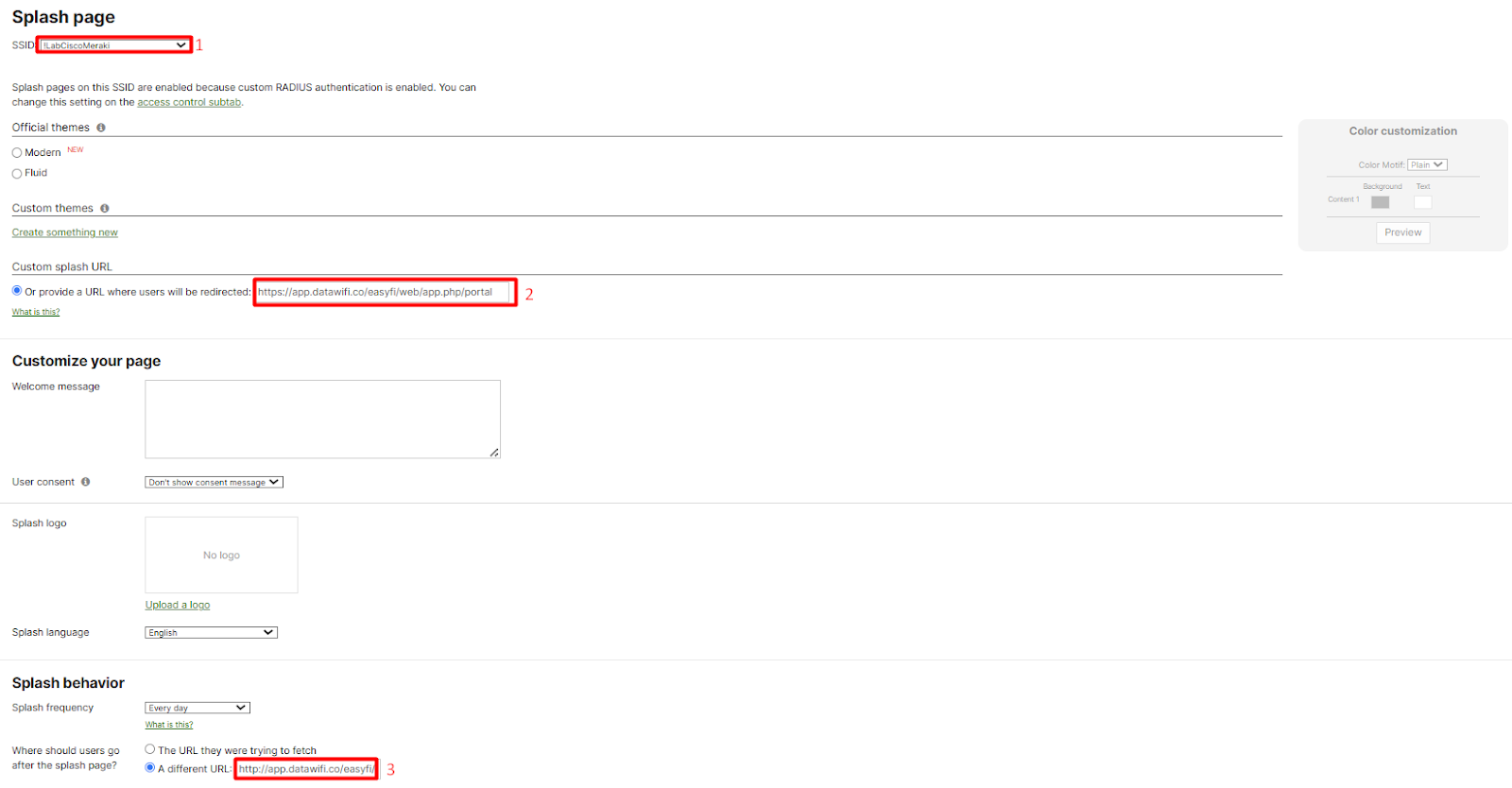

6. Configuración de despliegue

En la parte izquierda de la interfaz ir a:

Wireless > Configure > Splash page

En esta sección diligenciar los siguientes campos indicados

ITEM	CAMPO	VALOR
1	SSID	Seleccionar el SSID a configurar
2	Custom splash URL	https://app.datawifi.co/easyfi/web/app.php/portal
3	Splash behaivor	http://app.datawifi.co/easyfi/web/app.php/redireccion_unificado
4	Save	Guardar la configuración realizada

7. Configuración de Splash Frequency

El Splash Frequency debe configurarse con un valor superior al plan de navegación definido en la plataforma SmartWiFi. Por ejemplo, si el plan de navegación tiene una duración de 1 día, el Splash Frequency debe establecerse en 2 días o más, con el fin de evitar fallas en el servicio.

ITEM	CAMPO	VALOR
1	Splash Frequency	Seleccionar el Splash Frequency superior al plan de navegación

CONFIGURACIÓN PLATAFORMA SMARTWIFI

Para realizar la configuración de los dispositivos en la plataforma de SMARTWIFI recuerde realizar los siguientes pasos:

• Ingrese a la siguiente  URL : https://datawifi.zohodesk.com/portal/es/kb/articles/gesti%C3%B3n-dispositivos-portal-cautivo-25-3-2020 Seleccione meraki cloud



• Recuerde asignar el dispositivo creado a la zona, dentro de la plataforma de SMARTWIFI, para lo cual encontrara el paso a paso en la siguiente URL https://datawifi.zohodesk.com/portal/es/kb/articles/gesti%C3%B3n-de-zonas-wifi-portal-cautivo

FUNCIONALIDADES Y COMPATIBILIDAD

MARCA	REFERENCIA	ALTA DENSIDAD	RADIUS	CONTROL DE TIEMPO DE NAVEGACIÓN	CONTROL DE BW	MAC AUTH	SMS DE PROXIMIDAD
MERAKI	CLOUD	SI	SI	SI	SI	SI	SI



ÁREAS DE APOYO

  Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo ayuda@datawifi.co o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

  Si tiene alguna duda de quién es el PS y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.

Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
