MANUAL DE CONFIGURACIÓN HUAWEI AC 6508

MANUAL DE CONFIGURACIÓN HUAWEI AC 6508


MANUAL DE CONFIGURACIÓN HUAWEI AC 6508


REQUISITOS PREVIOS

  •      Radius Server 1

  •      Radius Server

  •      Radius Secret

  •      Server IP

 Con la información de la red para este caso:  "Infraestructura: HUAWEI AC 6508"

PROCESO DE CONFIGURACIÓN

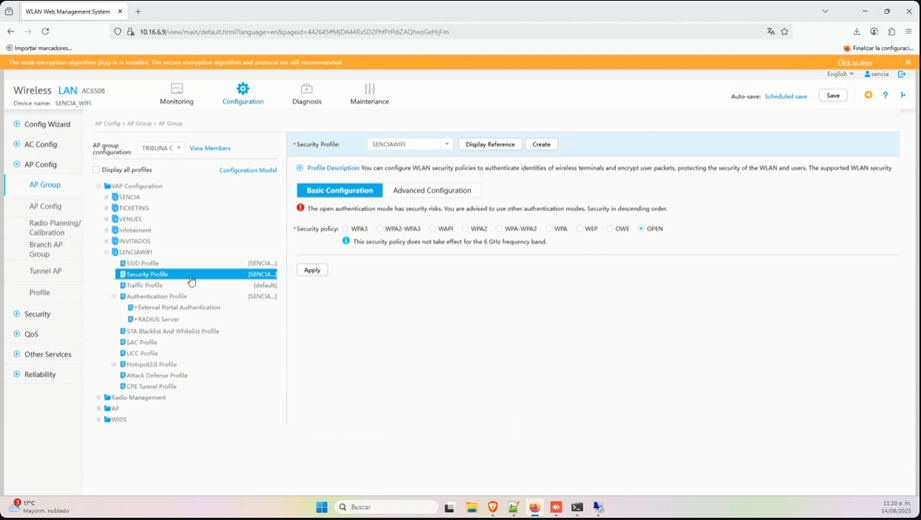

1. CONFIGURACIÓN DEL PERFIL DE SEGURIDAD EN EL AP GROUP

Se accede al grupo de puntos de acceso para definir el perfil de seguridad abierta.

ITEM

CAMPO

VALOR

1

Menú izquierdo

AP Group

2

Opción seleccionada

Security Profile

3

Tipo de seguridad seleccionado

Open

2. CONFIGURACIÓN DEL PERFIL DE AUTENTICACIÓN MEDIANTE PORTAL EXTERNO


Se configura el perfil de autenticación usando portal externo y RADIUS.

ITEM

CAMPO

VALOR

1

Menú izquierdo

AP Group

2

Opción seleccionada

Authentication Profile

3

Access Mode

Portal Authentication

4

Portal Options

External Portal Access

5

Authentication Mode

Radius Authentication

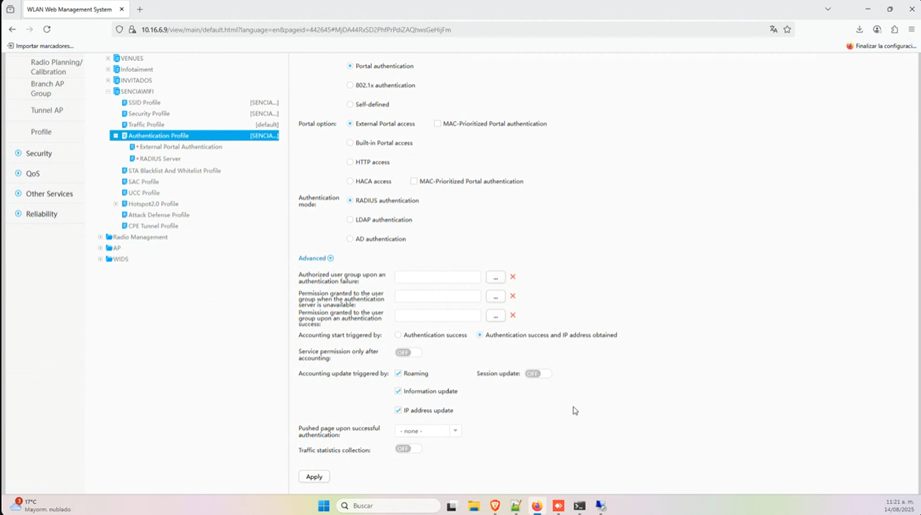

3. VALIDACIÓN Y CONFIGURACIÓN AVANZADA DEL PERFIL DE AUTENTICACIÓN


Se validan opciones avanzadas y se define la redirección tras autenticación.

ITEM

CAMPO

VALOR

1

Seleccionar

Advanced

2

Validar opción

Authentication success and IP address obtained

3

Validar casilla

Roaming

4

Validar casilla

Information update

5

Validar casilla

IP address update

6

Pushed page upon successful authentication

URL

7

URL de redirección

http://app.datawifi.co/easyfi/web/app.php/redireccion_unificado

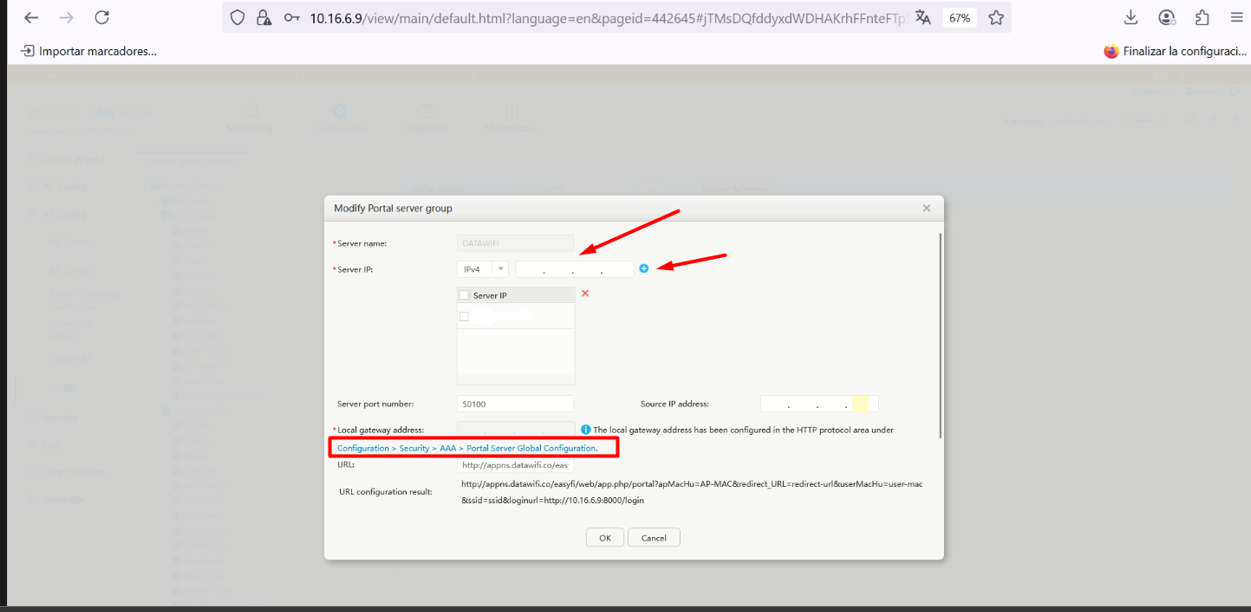

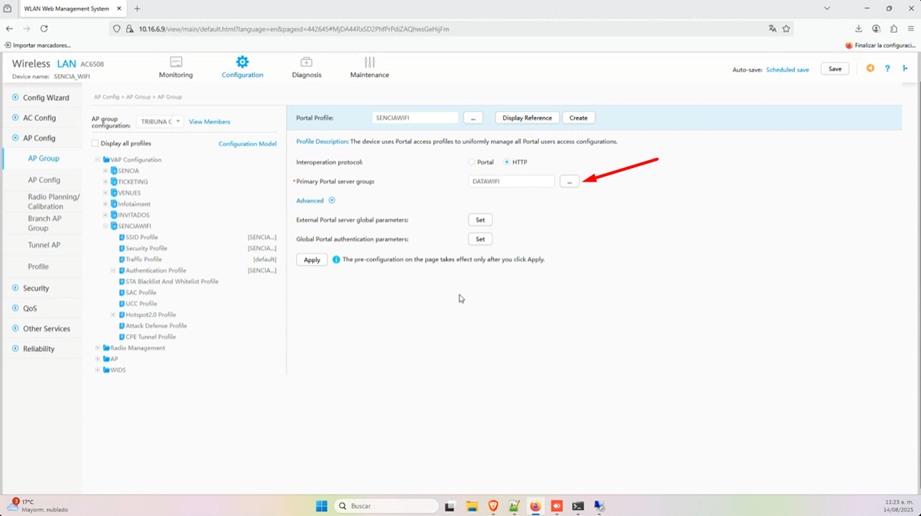

4. CONFIGURACIÓN DEL PORTAL EXTERNO

Se define el protocolo HTTP y el servidor del portal.

ITEM

CAMPO

VALOR

1

Menú izquierdo

AP Group

2

Opción seleccionada

Authentication Profile

3

Submenú

External Portal Authentication

4

Protocolo

HTTP

5

Acción

Click en los tres puntos del servidor primario

6

Server Name

Definir nombre para asociar el portal

7

Server IP

*******

8

Validar ubicación de configuración

Configuration > Security > AAA > Portal Server Global Configuration

9

URL

http://app.datawifi.co/easyfi/web/app.php/portal

10

Acción

Click en OK

**Dato recibido desde el correo manuales@datawifi.co

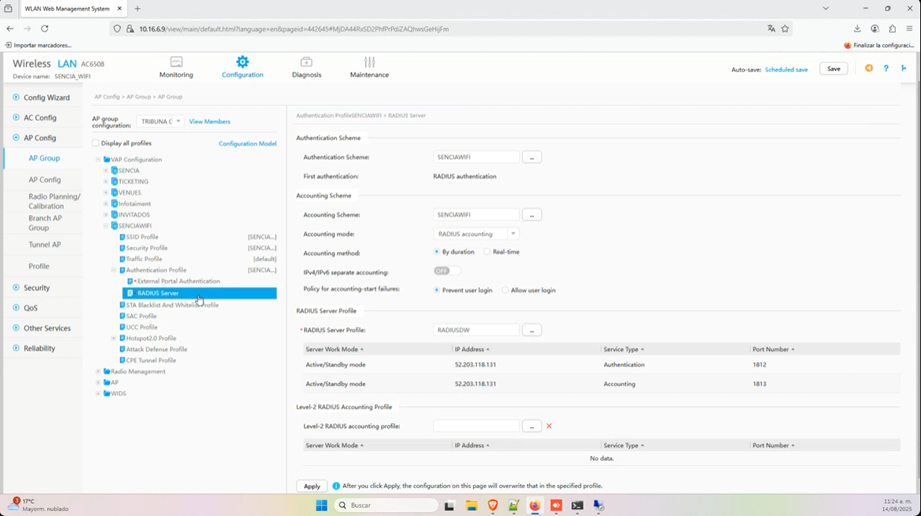

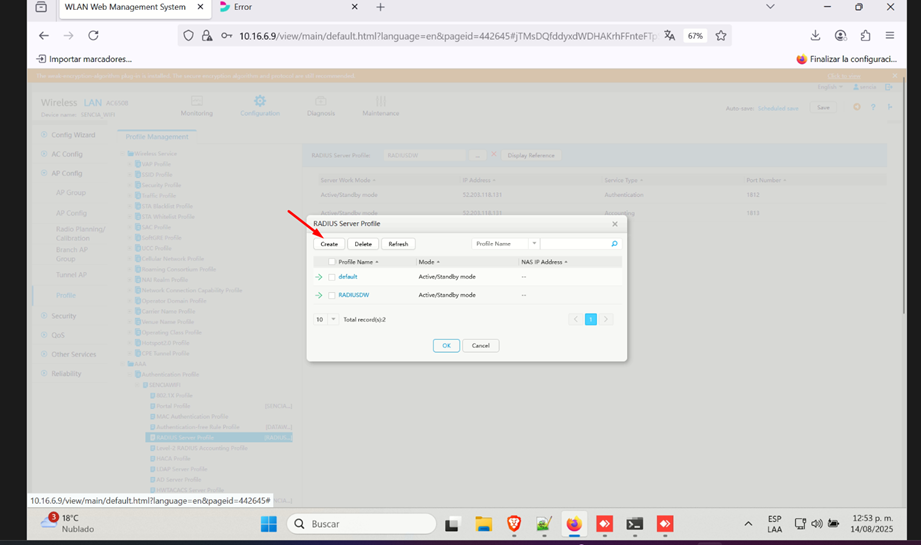

5. CONFIGURACIÓN DE SERVIDOR RADIUS EN AP GROUP

Se asocia el esquema de Authentication y Accounting RADIUS.

ITEM

CAMPO

VALOR

1

Menú izquierdo

AP Config

2

Submenú

AP Group

3

Opción

Authentication Profile

4

Submenú

Radius Server

5

Authentication Scheme

Perfil del portal

6

Accounting Scheme

Perfil del portal

7

Accounting Mode

Radius Accounting

8

Accounting Method

By duration

9

Policy for accounting-start-failures

Prevent user login

10

Radius Server Profile

Click en los 3 puntos

11

Click

Create

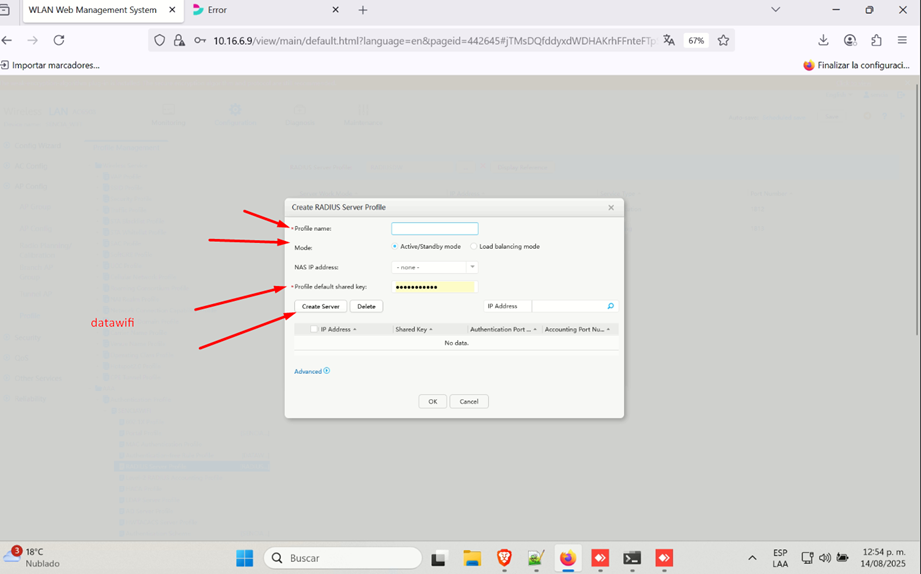

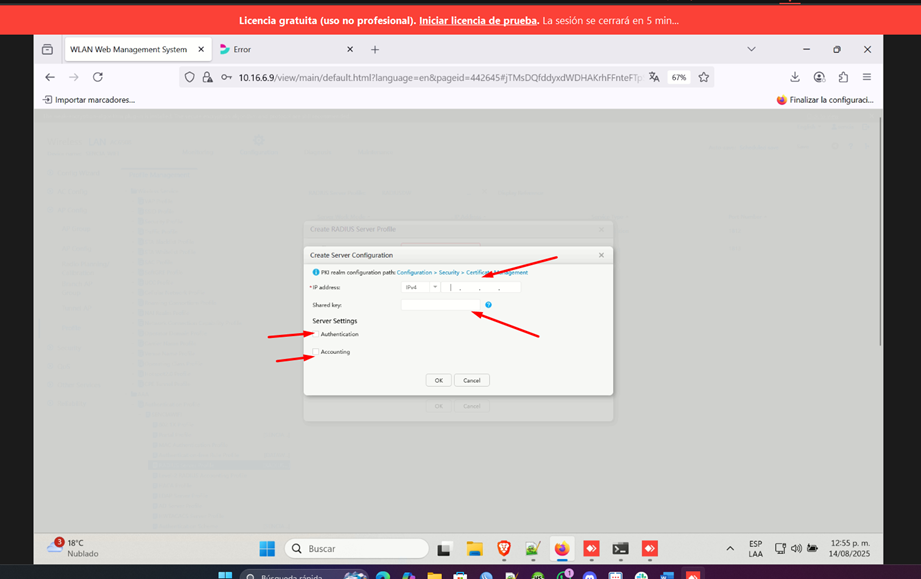

6. CONFIGURACIÓN DEL PERFIL RADIUS

En este paso se configura el perfil RADIUS que será utilizado por el controlador, definiendo el modo de operación, parámetros de identificación NAS y el formato de los atributos enviados durante el proceso de autenticación y contabilidad.


ITEM

CAMPO

VALOR

1

Profile Name

Definir nombre para identificar RADIUS

2

Mode

Active/Standby mode

3

NAS IP Address

None

4

Profile Default Shared Key

Datawifi

5

Acción

Click en Create Server

6

IP Address

*******

7

Shared key

*******

8

Activar check

Authentication

9

Activar check

Accounting

10

Acción

Click en OK

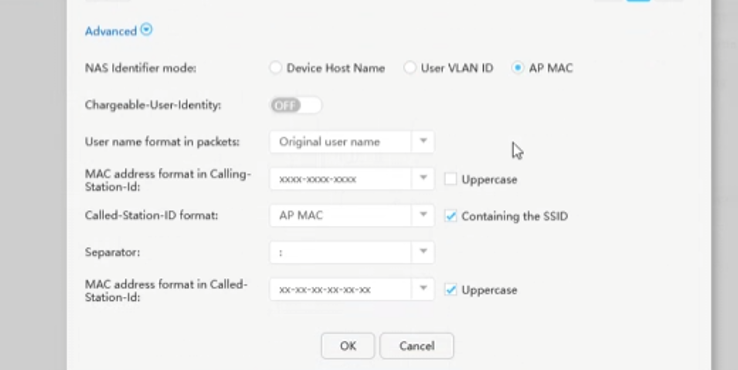

11

Acción

Click en Advanced

12

NAS Identifier Mode

AP MAC

13

Chargeable-User Identity

OFF

14

User Name Format in Packets

Original user name

15

MAC Address Format in Calling-Station-ID

XXXX-XXXX-XXXX

16

Called Station ID Format

AP MAC

17

Activar check

Containing the SSID

18

Separator

:

19

MAC Address Format in Called-Station-ID

XX-XX-XX-XX-XX-XX

20

Activar check

Uppercase

21

Acción

OK

**Dato recibido desde el correo manuales@datawifi.co

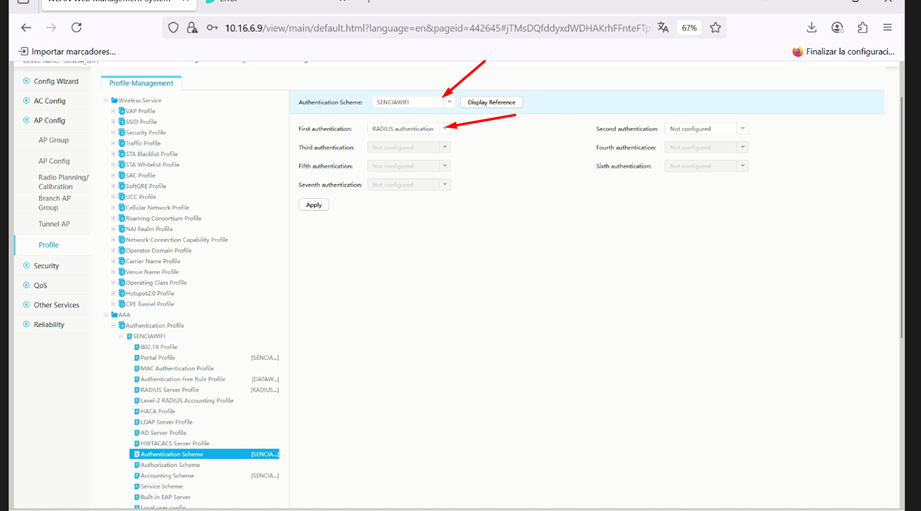

7. ASOCIAR PERFIL DE AUTENTICACIÓN

En este paso se valida y aplica el esquema de autenticación dentro del perfil correspondiente, asegurando que la primera autenticación se realice mediante RADIUS.


ITEM

CAMPO

VALOR

1

Menú izquierdo

AP Config

2

Submenú

Profile

3

Opción seleccionada

Authentication Profile

4

Submenú

Authentication Scheme

5

Authentication Scheme

Validar perfil configurado

6

First Authentication

Radius Authentication

7

Acción

Click en Apply



8. CONFIGURACIÓN DETALLADA DE LA PLANTILLA DE URL

Se definen los parámetros enviados al portal cautivo.

ITEM

CAMPO

VALOR

1

Menú izquierdo

AP Config

2

Submenú

AP Group

3

Opción

Authentication Profile

4

Submenú

URL Template

5

Campo URL

http://app.datawifi.co/easyfi/web/app.php/portal

6

Activar check

User Access URL Keyword

7

Valor

redirect_URL

8

Activar check

AP-MAC Keyword

9

Valor

apMacHu

10

Activar check

User-MAC Keyword

11

Valor

userMacHu

12

Activar check

SSID Keyword

13

Valor

ssid

14

Activar check

Login URL Keyword

15

Valor

loginurl

16

Login URL (IP de la controladora)

http://IP_DE_LA_CONTROLADORA:8000/login

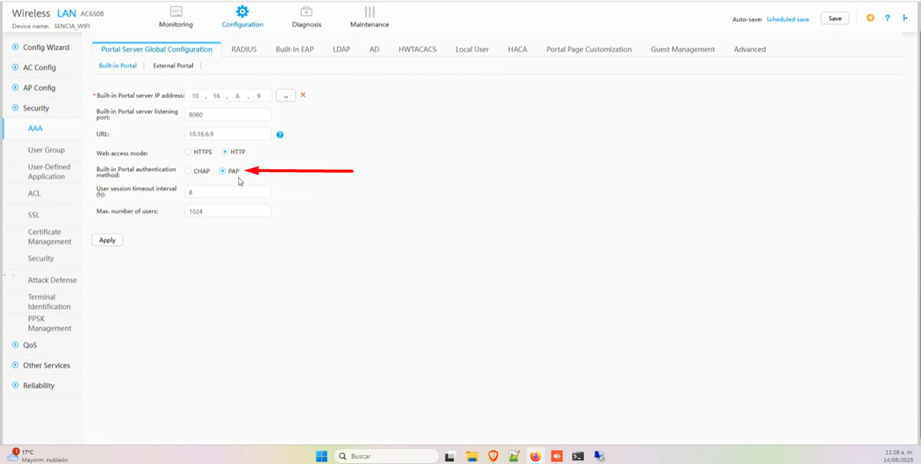

9. CREACIÓN DE REGLAS DE AUTENTICACIÓN LIBRE

En este paso se valida y configura el portal integrado del controlador, definiendo la dirección IP, el puerto de escucha, el método de autenticación y los parámetros de sesión de los usuarios.


ITEM

CAMPO

VALOR

1

Menú izquierdo

Security

2

Submenú

AAA

3

Validar pestaña

Portal Server Global Configuration

4

Validar pestaña

Built-in Portal

5

Built-in Portal Server IP Address

IP de la controladora

6

Built-in Portal Server Listening Port

8080

7

URL

IP de la controladora

8

Web Access Mode

HTTP

9

Built-in Portal Authentication Method

PAP

10

User Session Timeout Interval (h)

8

11

Max. Number of Users

1024

12

Acción

Click en Apply

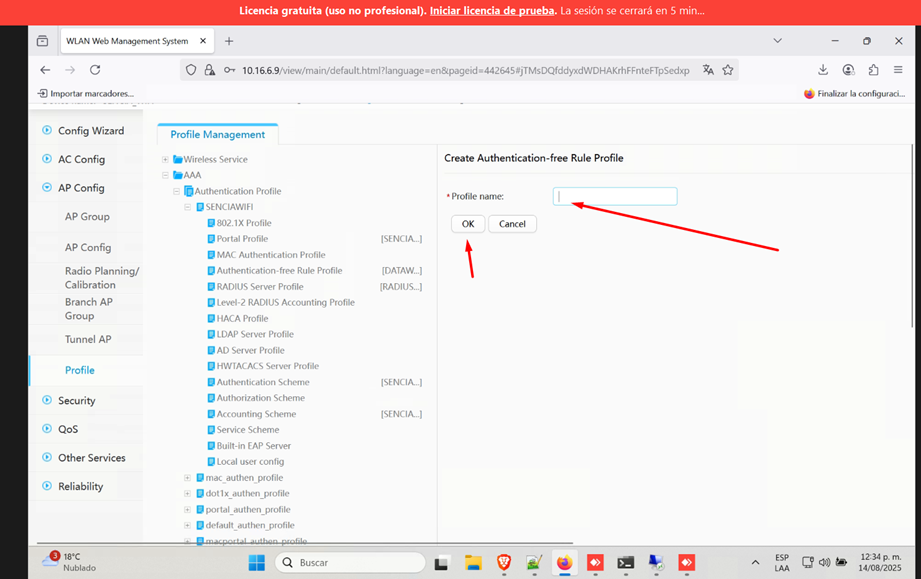

10. CREACIÓN DE REGLAS DE AUTENTICACIÓN LIBRE

Se crea un perfil de reglas libres para el portal.

ITEM

CAMPO

VALOR

1

Menú izquierdo

AP Config

2

Submenú

Profile

3

Opción

Authentication Profile

4

Submenú

Authentication-Free Rule Profile List

5

Acción

Create

6

Nombre de ACL

Definir nombre

7

Acción

OK

11. ASOCIACIÓN DE ACL AL PERFIL DE AUTENTICACIÓN LIBRE

Se asocia la ACL al perfil creado.

ITEM

CAMPO

VALOR

1

Menú izquierdo

AP Config

2

Submenú

Profile

3

Opción

Authentication Profile

4

Submenú

Authentication-Free Rule Profile

5

Perfil seleccionado

Perfil creado

6

Opción

ACL

7

ACL Number

6000

8

Acción

Apply

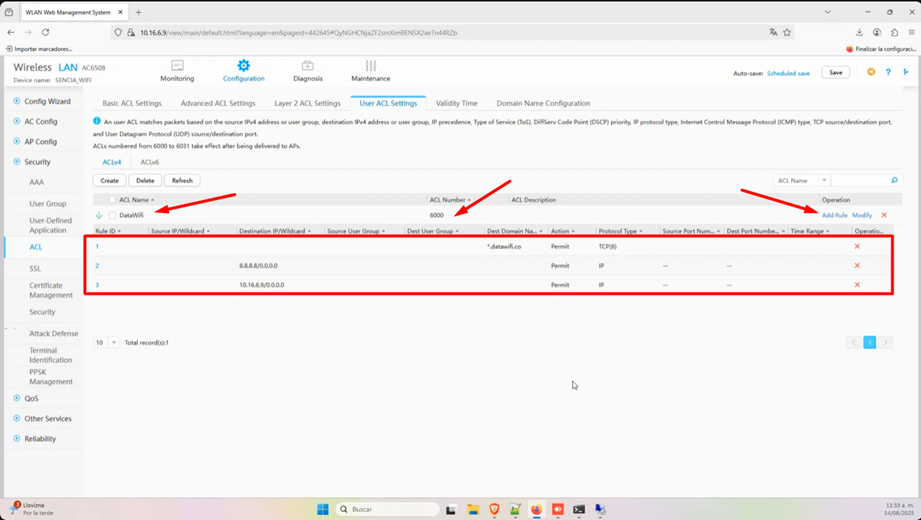

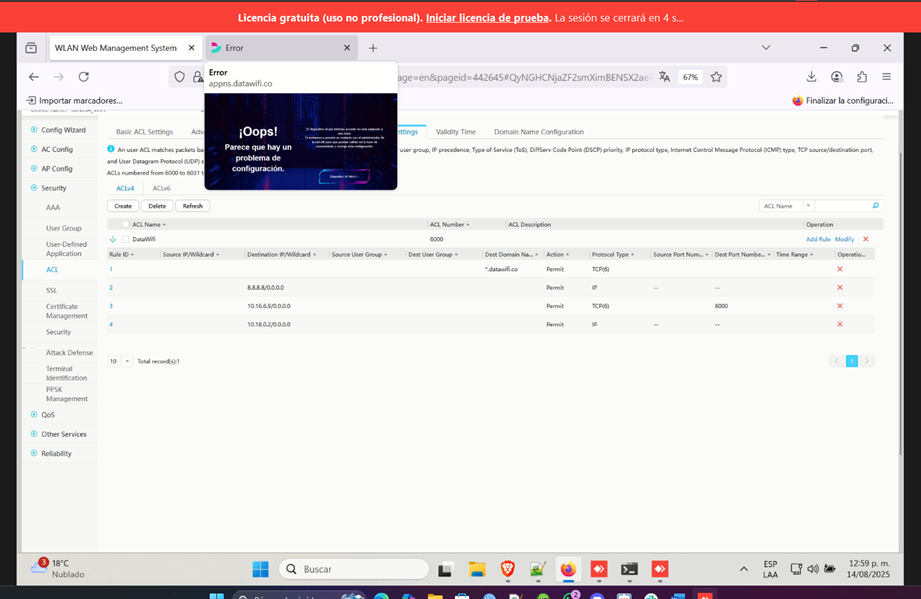

12. CONFIGURACIÓN DE ACL PARA WALLED GARDEN

Se configuran reglas de acceso necesarias para el portal.

ITEM

CAMPO

VALOR

1

Menú izquierdo

Security

2

Submenú

ACL

3

Opción

User ACL Settings

4

Validar versión

ACLv4

5

Acción

Add Rule

6

Agregar DNS (opcional)

Según infraestructura

7

Agregar IP

IP de la controladora

8

Agregar IP con puerto

IP de la controladora :8000

9

Agregar dominio

*.datawifi.co

10

Walled Garden adicional

Según requerimiento

11

Validación

Asociadas al perfil paso 10





ÁREAS DE APOYO

  Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo ayuda@datawifi.co o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

  Si tiene alguna duda de quién es el PE y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.

Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
