MANUAL DE CONFIGURACIÓN DE HUAWEI IMASTER

MANUAL DE CONFIGURACIÓN DE HUAWEI IMASTER



MANUAL DE CONFIGURACIÓN DE HUAWEI IMASTER

REQUISITOS PREVIOS

Solicite al correo manuales@datawifi.co  los siguientes datos:

  1.  Host

  2.  Port

  3.  Key

  4. Confirm Key

Con la información de la red para este caso:  "Infraestructura: Huawei master"

CONFIGURACIÓN EQUIPO


  1. Configuración del SSID

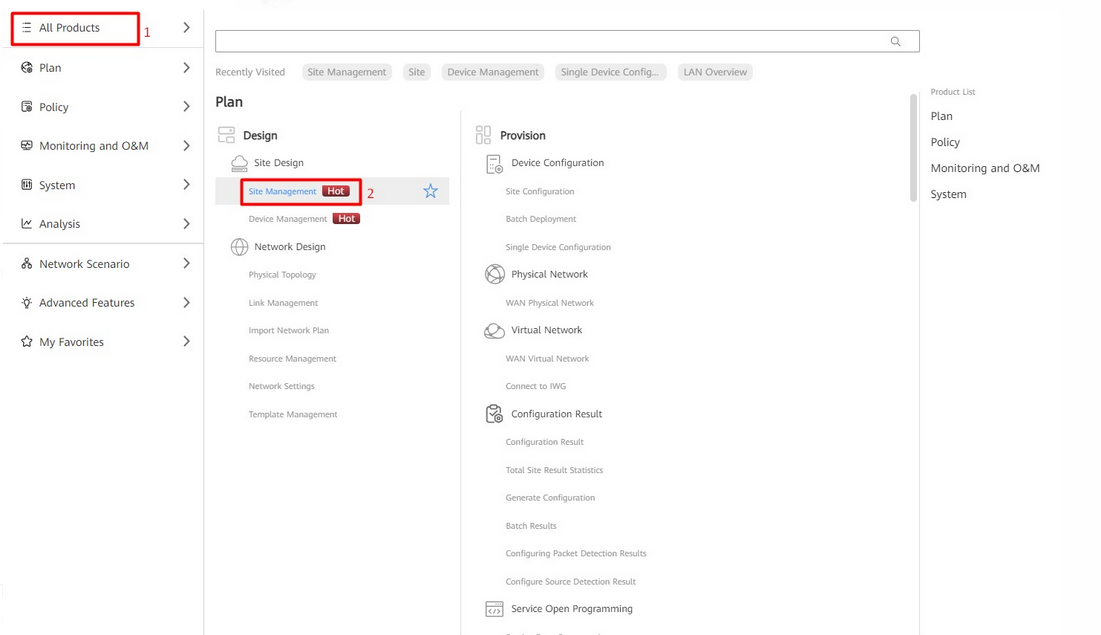

En la parte izquierda de la interfaz ir a:

All Products> Site Management:

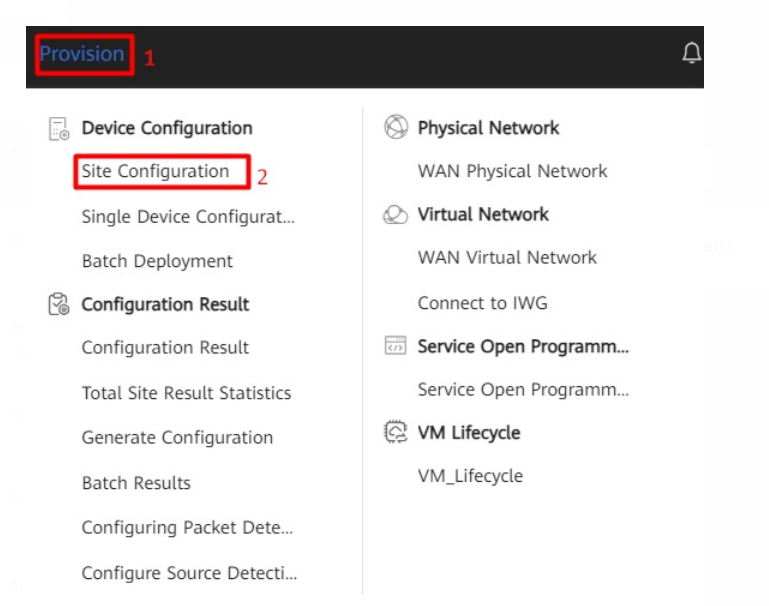

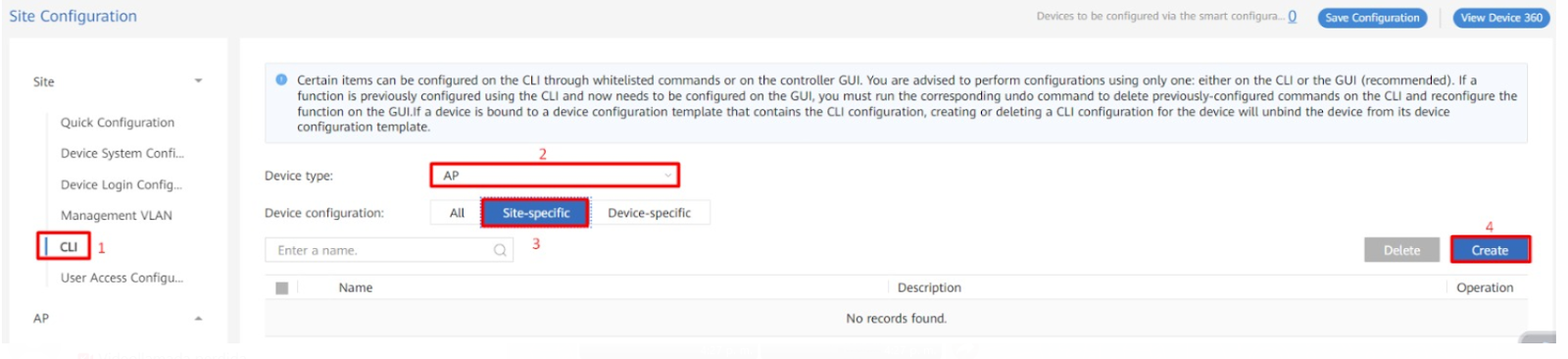

Dar click en el botón Site Configuration:

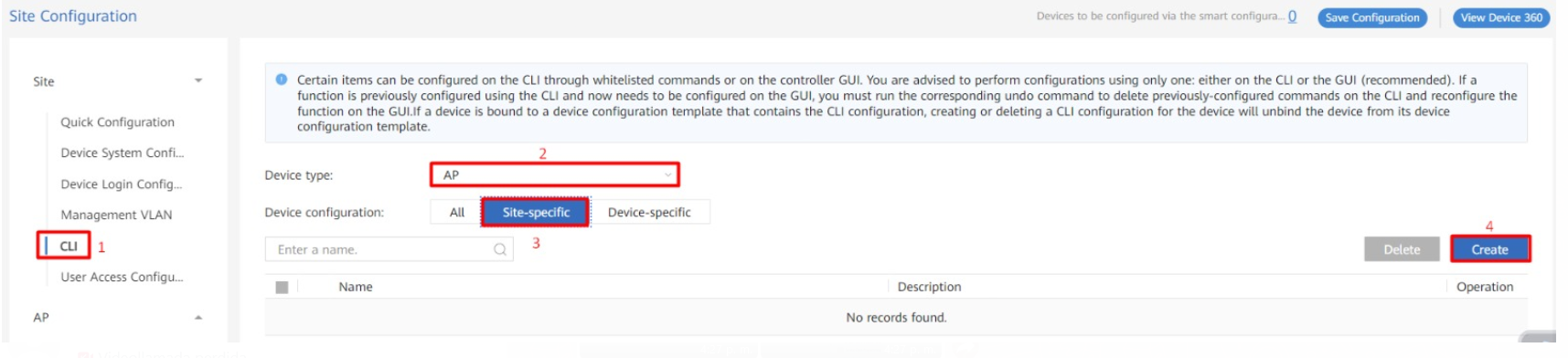

Se habilita la siguiente pantalla y continua con clic en CLI, va a registrar la opción de seleccionar el tipo de equipo a configurar en este caso AP, después Device Configuration, allí seleccionar Site-specific, y dar clic en Create:

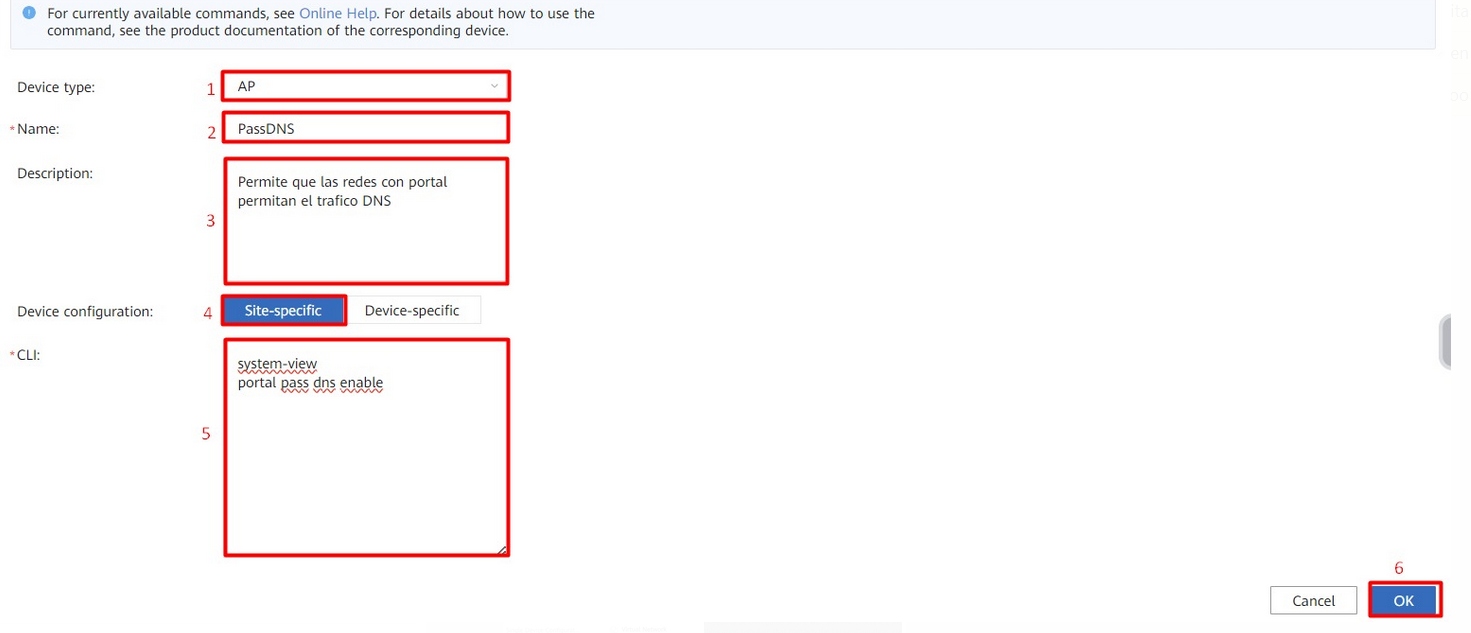

Se continua con la siguiente información:


Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

Device Type

Seleccione el tipo de dispositivo a configurar (AP)

2

Name

Ingrese el nombre con el cual identificar la configuración

3

Description

Registre la descripción que corresponda a la configuración que va a realizar.

4

Device Configuration

Seleccione la opción de Site-specific

5

CLI

System-view portal pass dns enable (diligenciar según se evidencia en la imagen anterior)

6

OK

Seleccione ok para continuar con el proceso.

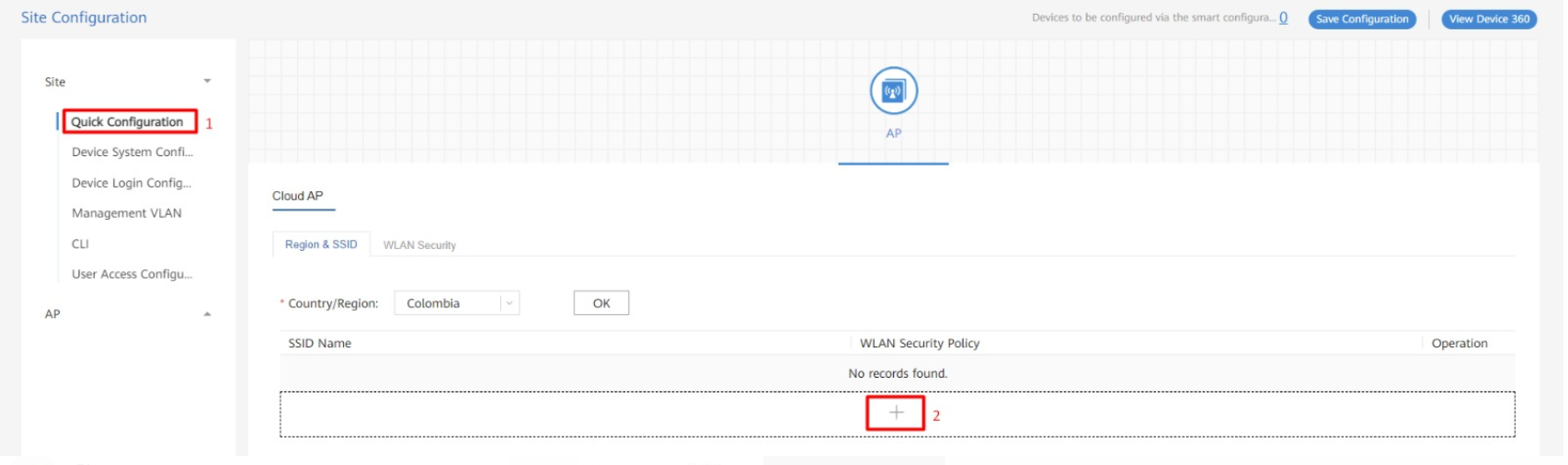

Continua con clic en Quick Configuration, se procede a dar clic en + para continuar con la configuración:

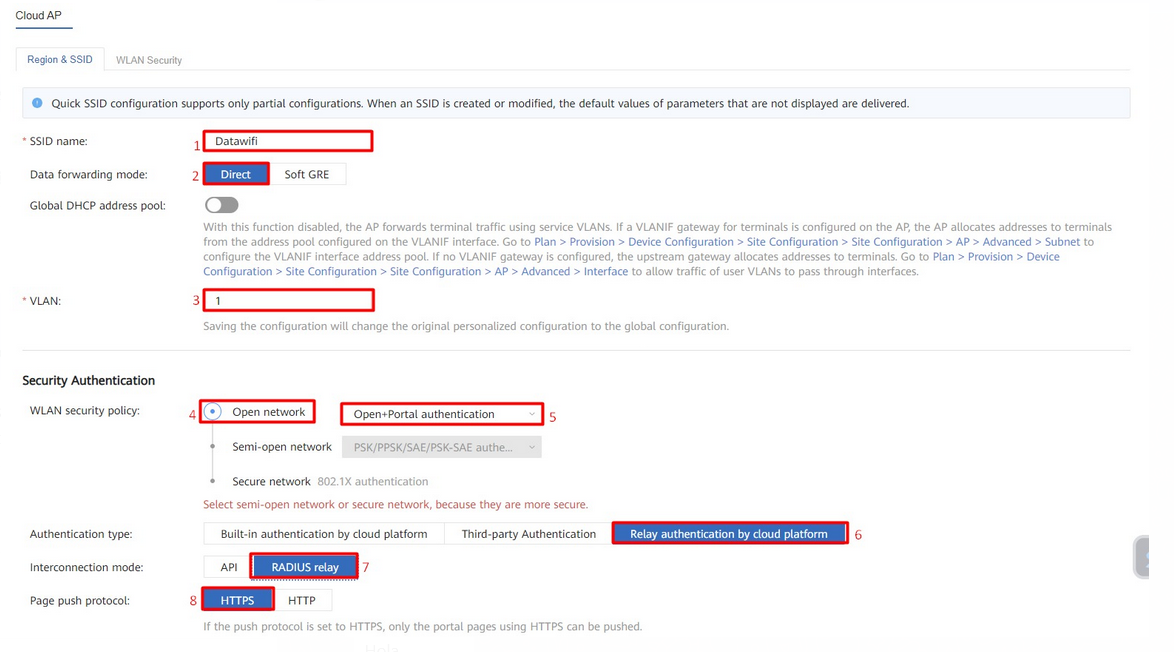

Se habilitará la siguiente pantalla:



Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

SSID name

Asignar el nombre que se desea configurar en la red wifi

2

Data forwarding mode

Direct

3

VLAN

Asignar la VLAN correspondiente al segmento de red deseado.

4

WLAN

Clic en Open network

5

WLAN

Open+Portal authentication

6

Authentication type

Seleccionar Relay authentication by cloud platform

7

Interconnection mode

Seleccionar RADIUS relay

8

Plage push protocol

HTTPS

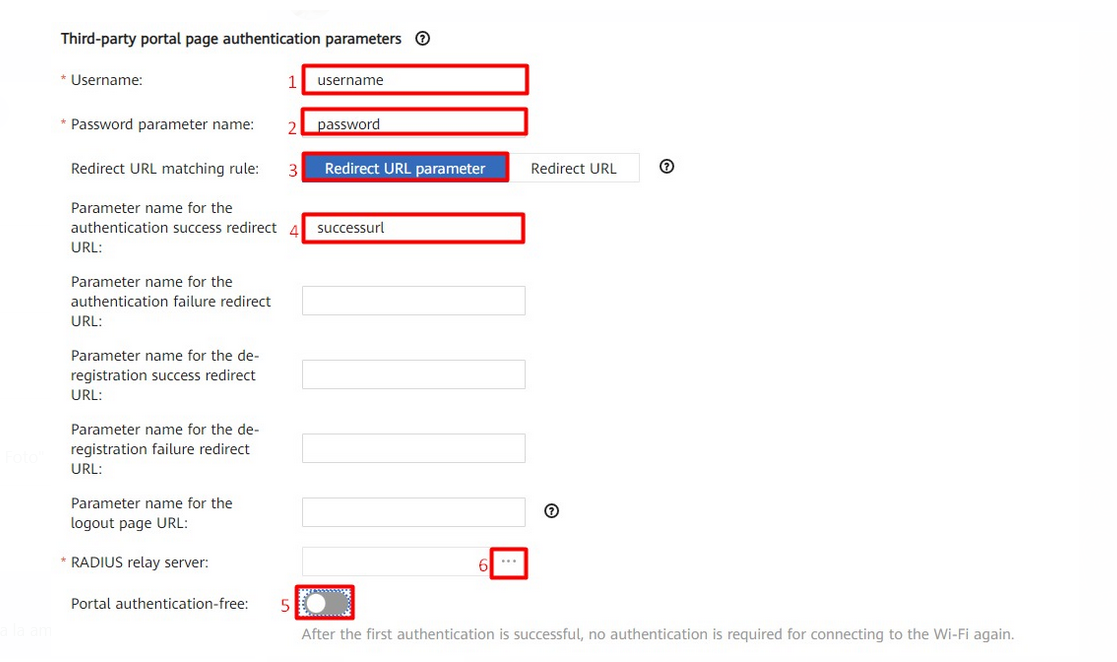

Continuar con:



Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden de los números.


ITEM

CAMPO

VALOR

1

Username

username

2

Password parameter name

password

3

Redirect URL matching rule

Allí selecciona Redirect URL parameter

4

Parameter name for the authentication success redirect URL

successurl

5

Portal authentication-free

Esta opción debe quedar desactivado

6

RADIUS relay server

Dar clic en los tres puntos suspensivos

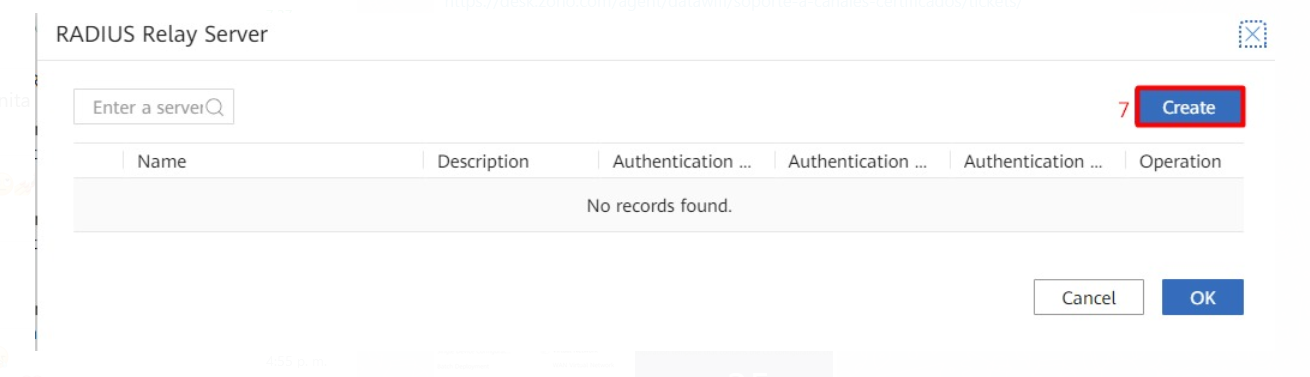

Después de seleccionar tres puntos suspensivos en RADIUS relay server, dar clic en Create, como se muestra a continuación:

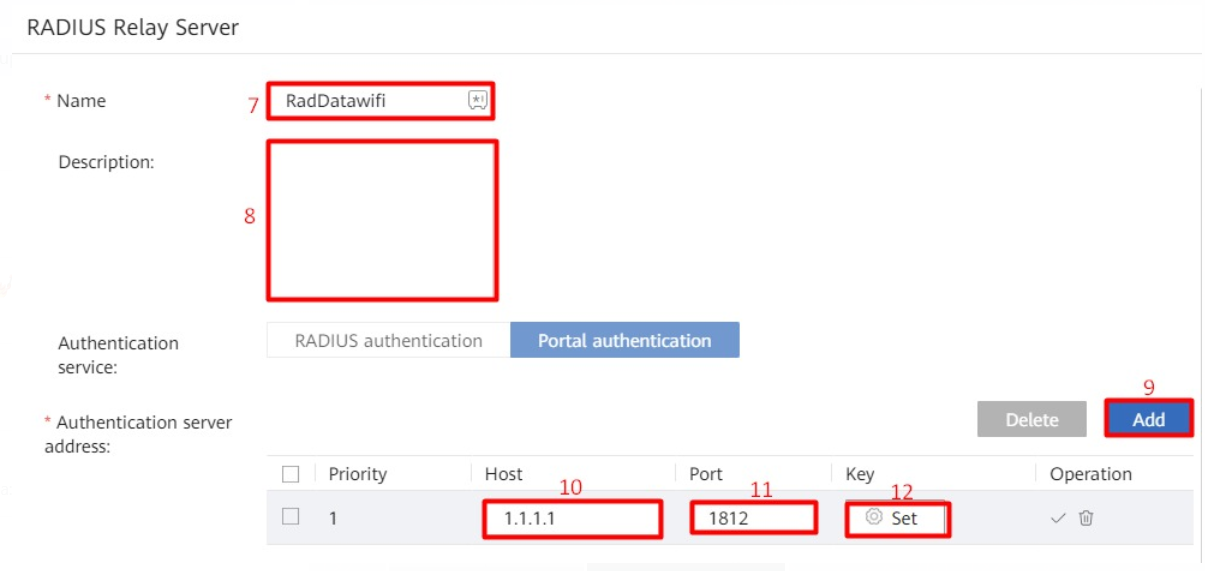

Se habilita la siguiente pantalla:



Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

7

Name

Asignar el nombre que se desea asignar

8

Description

Asignar la descripción que se desea asignar

9

Add

Dar clic ADD

10

Host

**

11

Port

**

12

Key

Dar clic Set

**Dato recibido desde el correo manuales@datawifi.co”

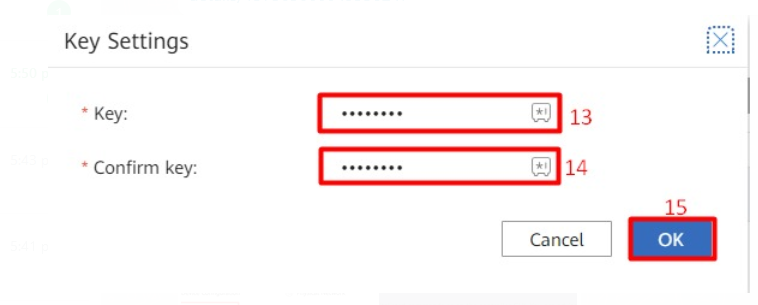

Continuando con Key Settings asignar clave en Key y Confirm Key y dar clic en OK:

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

13

Key

**

14

Confirm Key

**

15

OK

Dar clic

**Dato recibido desde el correo “manuales@datawifi.co”

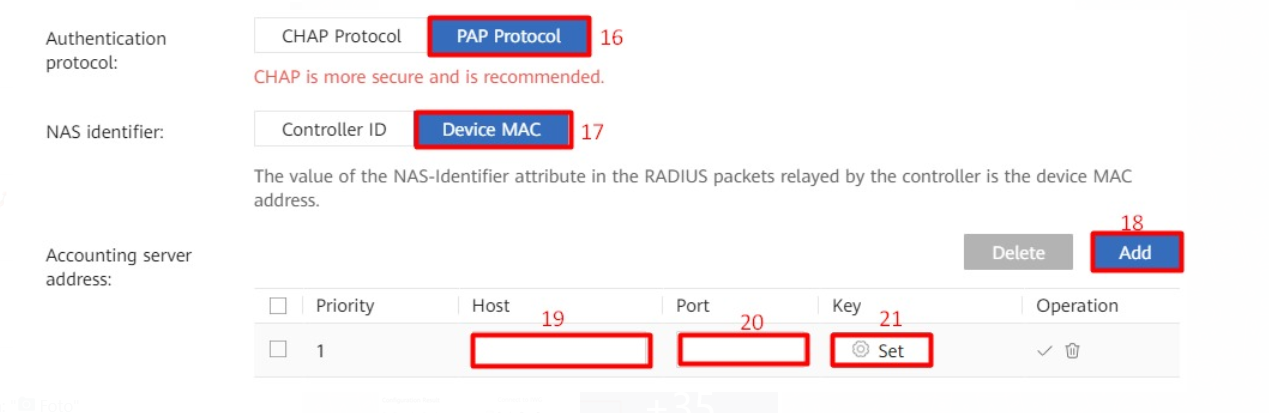

Registra la siguiente pantalla:


Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

16

Authentication protocol

Seleccionar PAP Protocol

17

NAS identifier

Seleccionar Device MAC

18

Add

Dar clic en Add

19

Host

**

20

Key

**

21

Port

**

22

Set

Dar click Set

**Dato recibido desde el correo manuales@datawifi.co

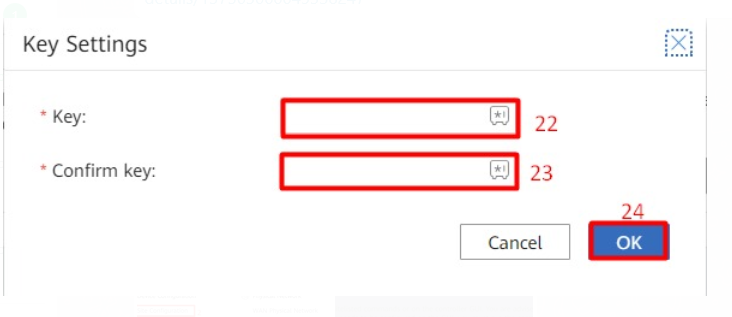

Después del paso número 22 se continúa en la siguiente pantalla:

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

22

Key

**

23

Confirm Key

**

24

OK

Dar clic

**Dato recibido desde el correo manuales@datawifi.co”

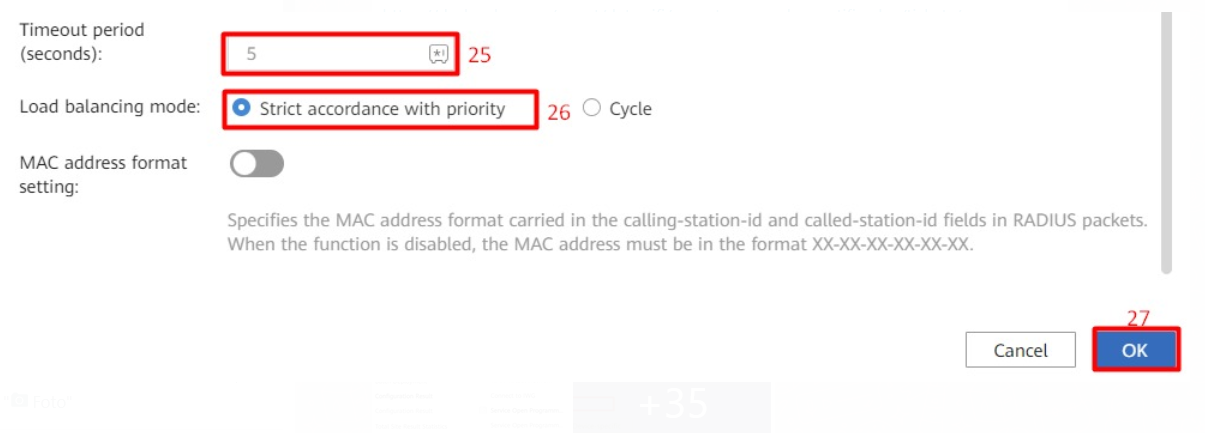

Se continua con:

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

22

Timeout period (seconds)

5 (asignar el periodo mencionado)

23

Load balancing mode

Seleccionar Strict accordance with priority

24

OK

Dar clic en OK

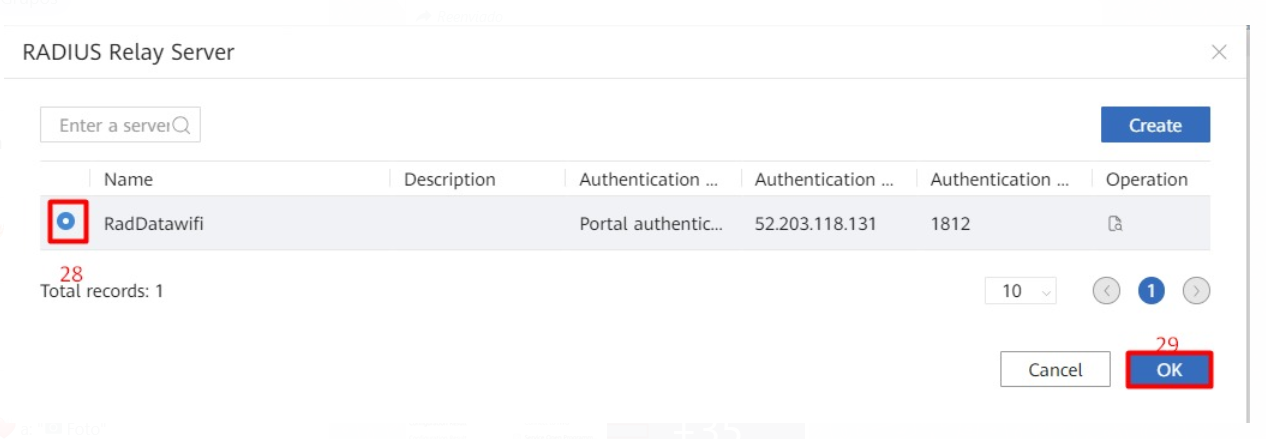

Allí en RADIUS Relay Server se selecciona el nombre asignado y dar clic en OK:

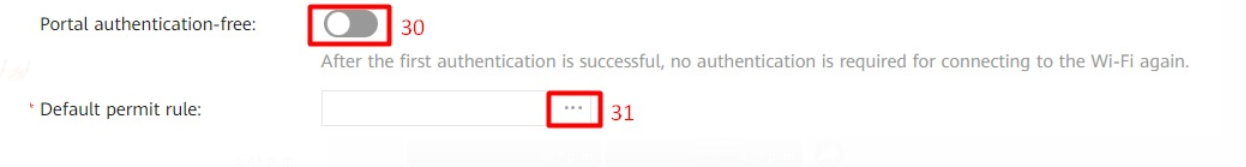

En la opción de Portal authentication-free se deja desactivado, en Default permit rule dar clic en los tres puntos:

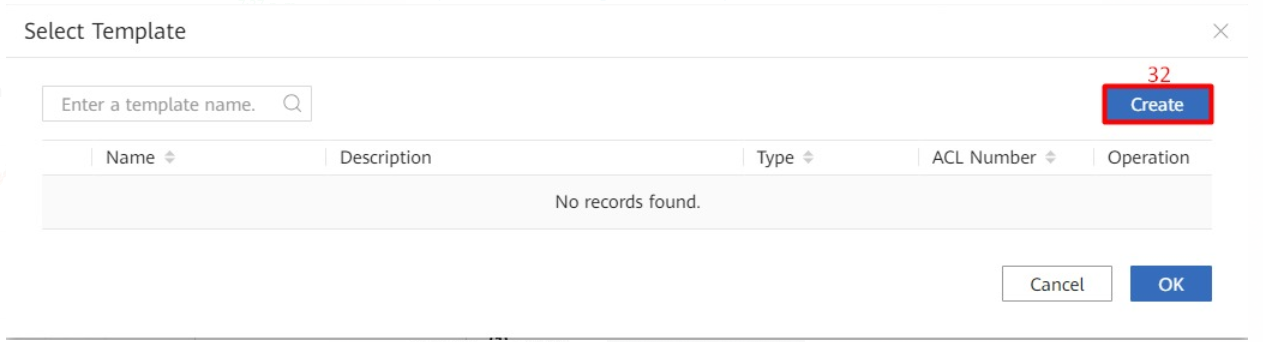

Y continuar dando clic en Create:

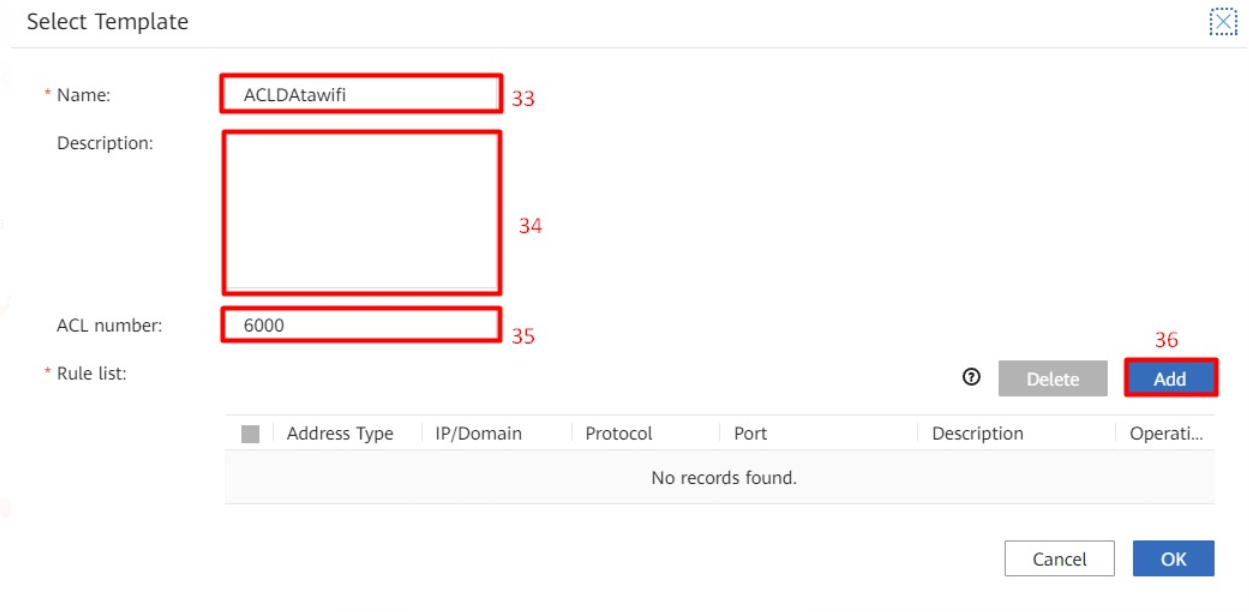

A continuación, registra la siguiente pantalla:



Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

33

Name

Nombre que el usuario desee asignar

34

Description

Ingresar una descripción del proceso que se ejecutará

35

ACL number

6000 (asignar dato que registra, como en la imagen anterior)

36

ADD

Dar clic en Add


  1. Configuración del ACL de pre autenticación

Agregar una a una las URL en el espacio indicado en la siguiente tabla


URL: De la siguiente tabla, use los dominios más ajustados posibles a sus necesidades, evite al máximo el uso de dominios que no son estrictamente necesarios para el despliegue y funcionamiento de su portal.

​

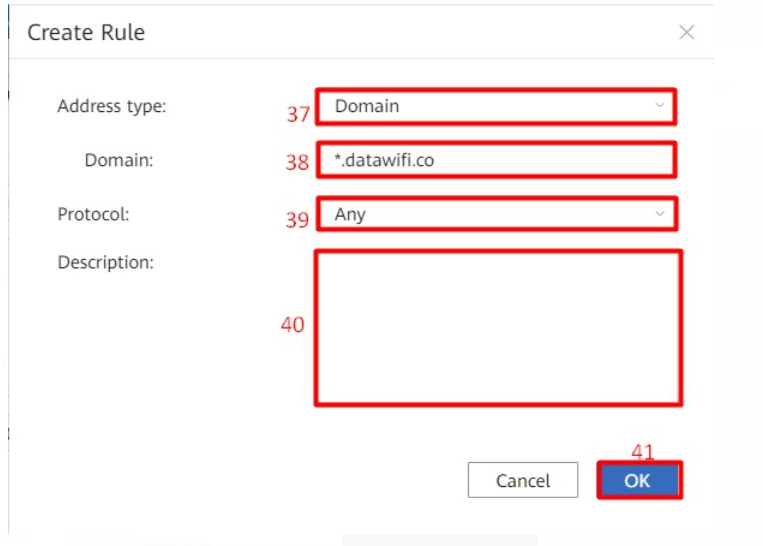

Continuando con el proceso se habilitará la siguiente pantalla:


Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

37

Address type

Domain

38

Domain

Asignar dominio según la validación realizada en la tabla

39

Protocol

Any

40

Description

Ingresar una descripción que desee sobre la configuración realizada

41

OK

Dar clic en OK

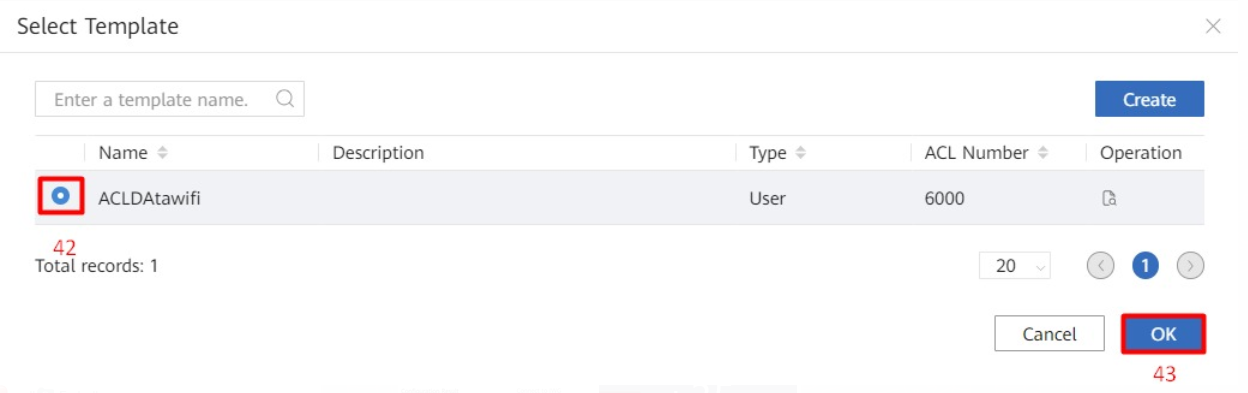

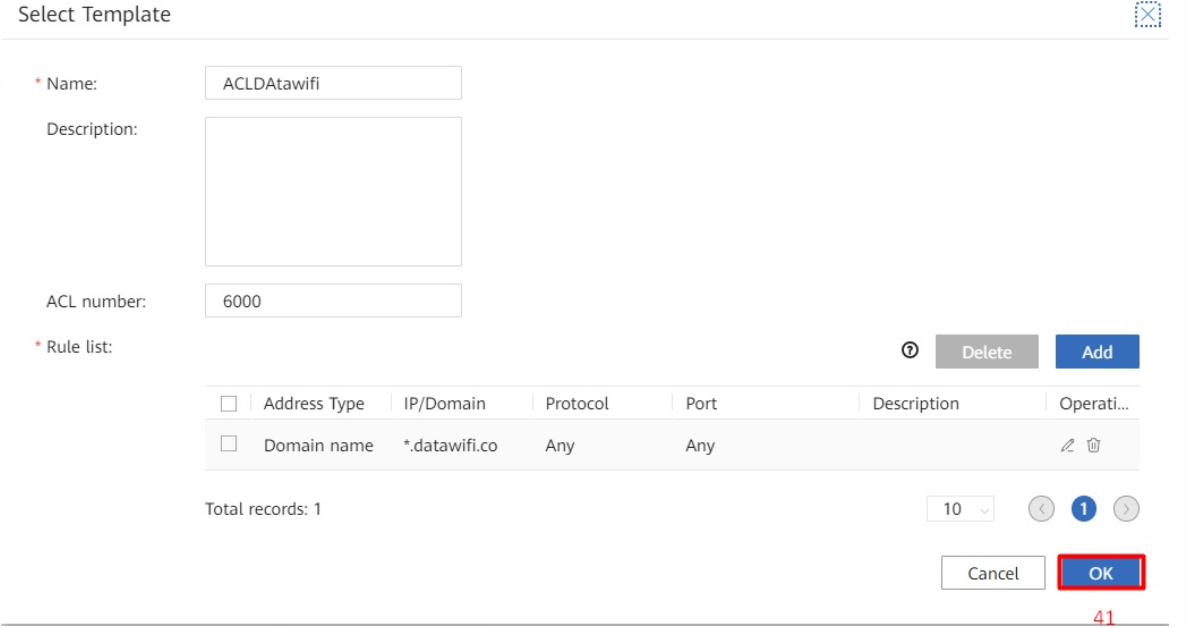

Se muestra la siguiente pantalla y nuevamente damos clic en la opción de OK:






Después se visualizará la siguiente pantalla, allí dar clic sobre en nombre asignado desde la configuración del ACL y continuar con OK como se muestra a continuación:

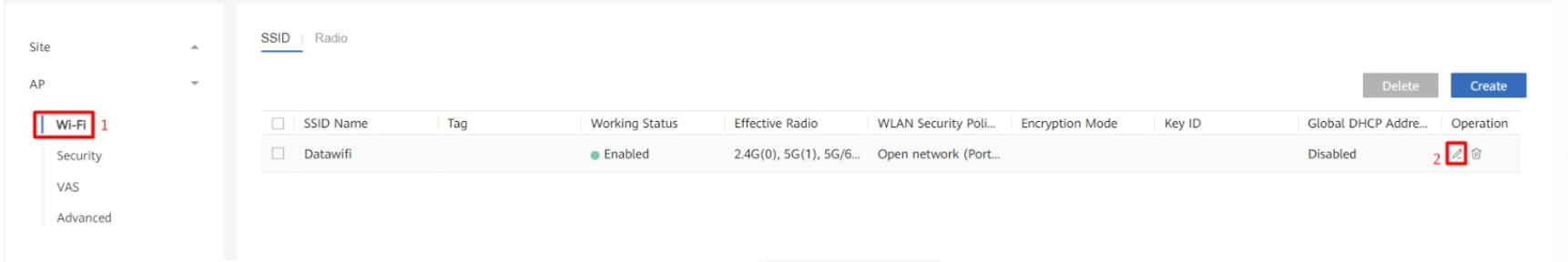

Para realizar la configuración de la red wifi, dar clic en WI-FI > Seleccionar el SSID asignado y dar clic en la parte derecha sobre el icono de lápiz para editar:


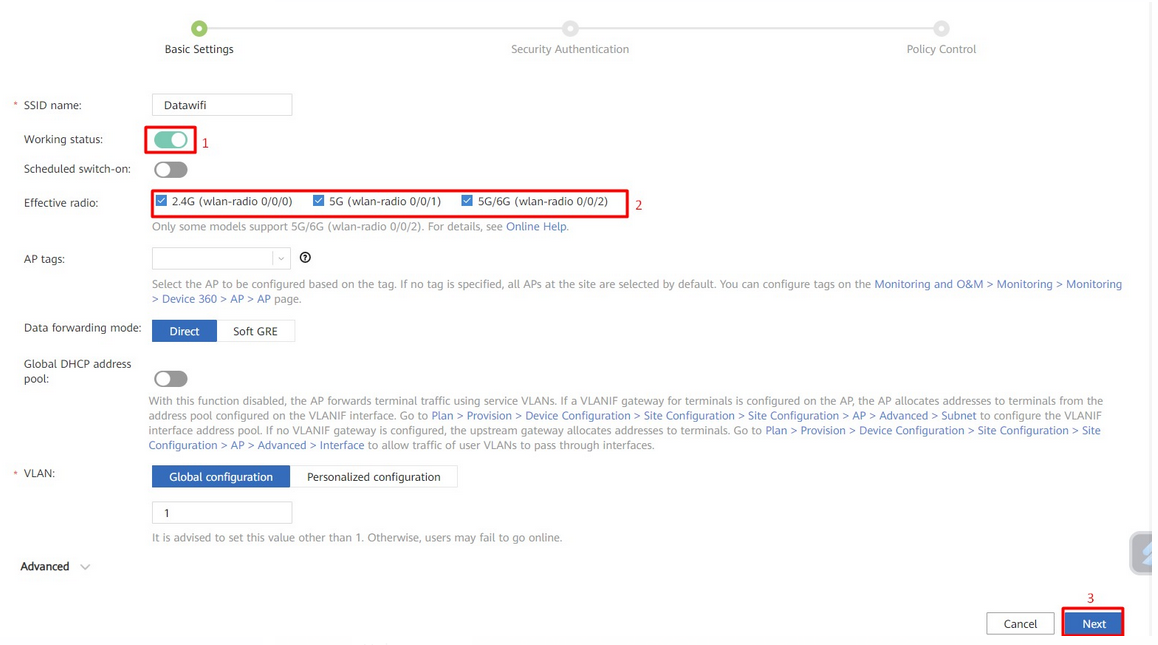

A continuación de despliega la siguiente pantalla donde se deberá validar la configuración del SSID creado anteriormente:


Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

Working status

Se da clic para habilitar

2

Effective radio

Seleccionar las bandas en las cuales se desea que opere el SSID

3

Next

Dar clic para continuar



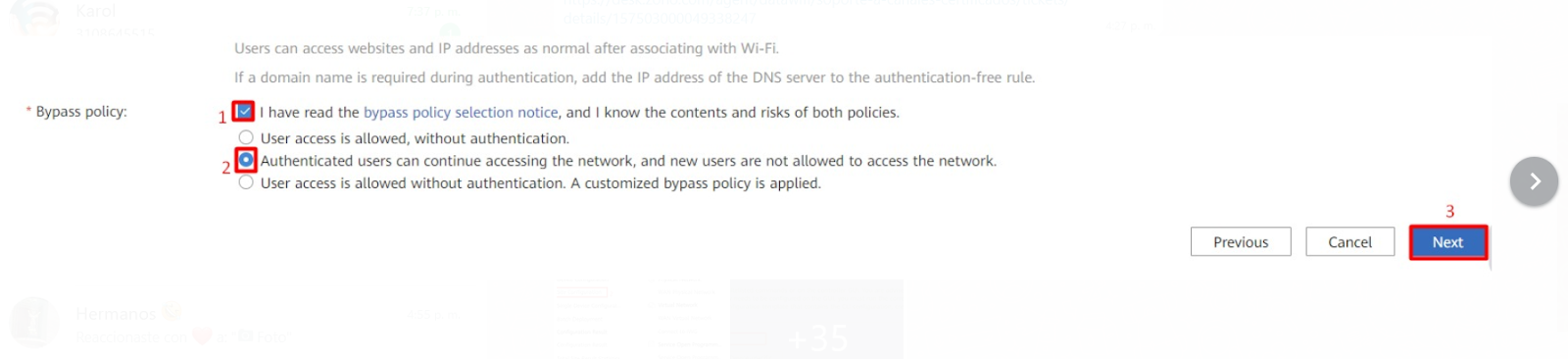

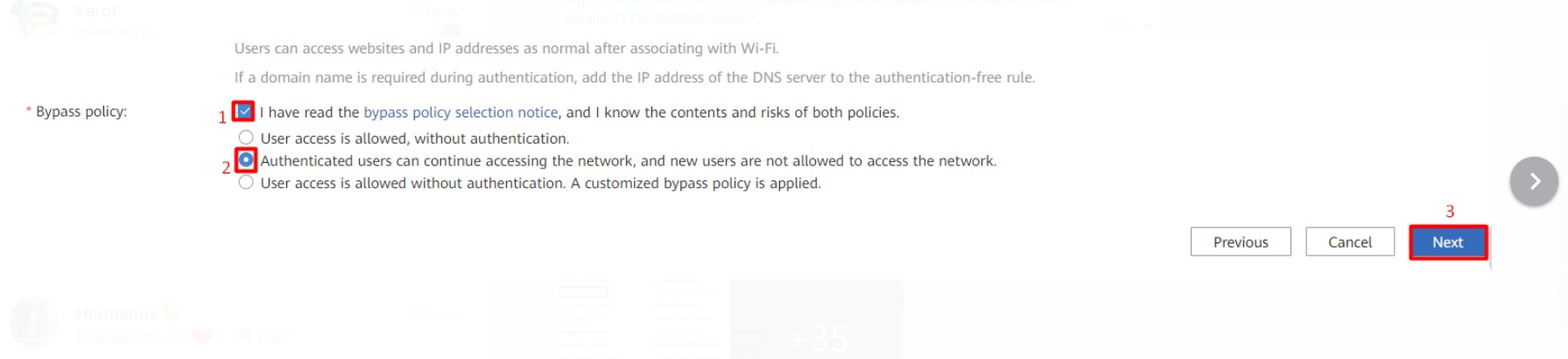

Se visualizará la siguiente pantalla:

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

Bypass policy

Seleccionar:

  • I have read the bypass policy selection notice, and I know the contents and risks of both policies

2

Bypass policy

Seleccionar:

Authenticated users can continue accessing the network, and new users are not allowed to access the network

3

Next

Dar clic para continuar

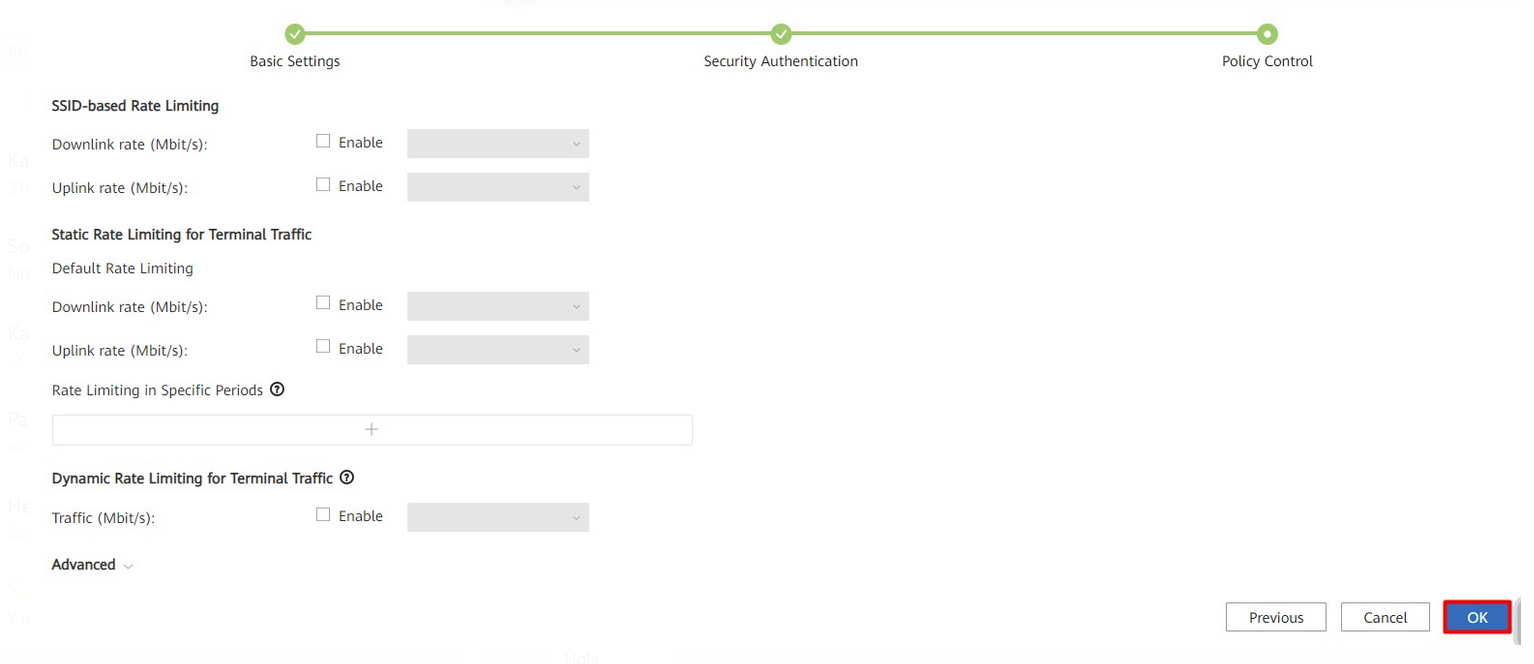

En la siguiente pantalla, dar clic en OK para continuar:

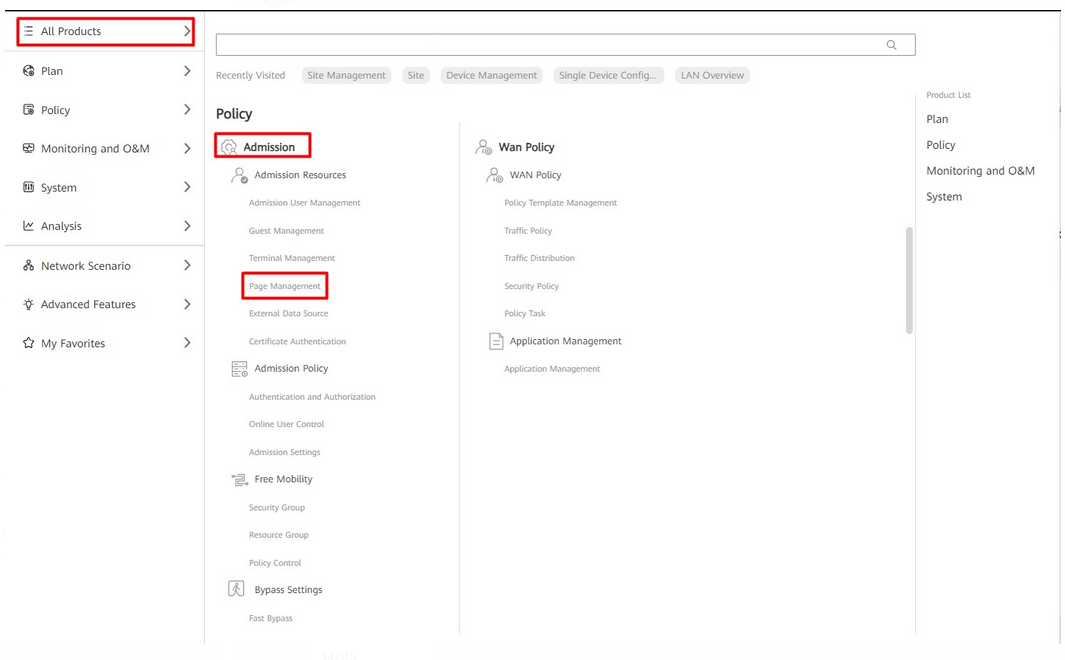

Para continuar nos dirigimos a la siguiente pantalla, dar clic en All Products> Admission>Page Management:

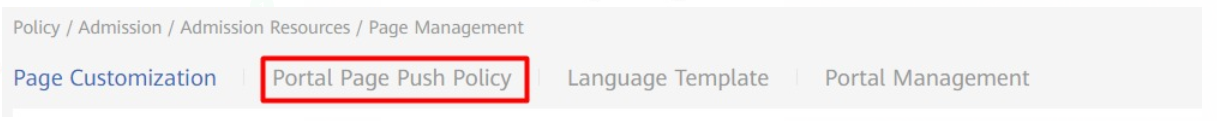

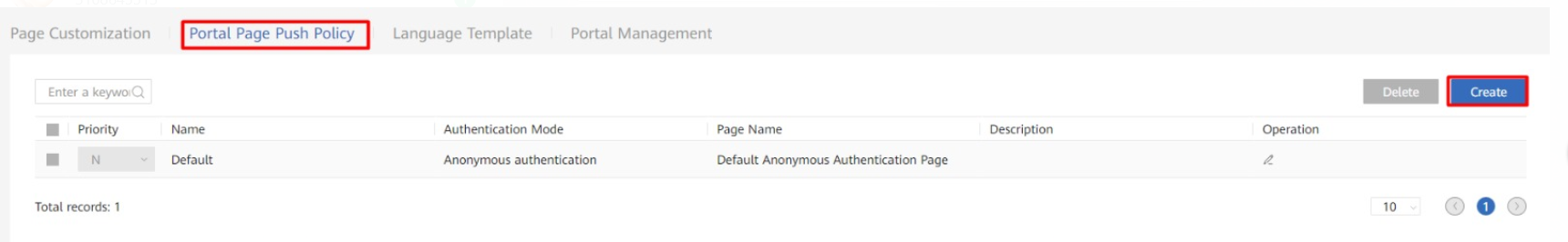

Al ingresar, seleccionar la opción de Portal Page Push Policy:

Se visualizará la siguiente pantalla y dar clic en la opción de Create:

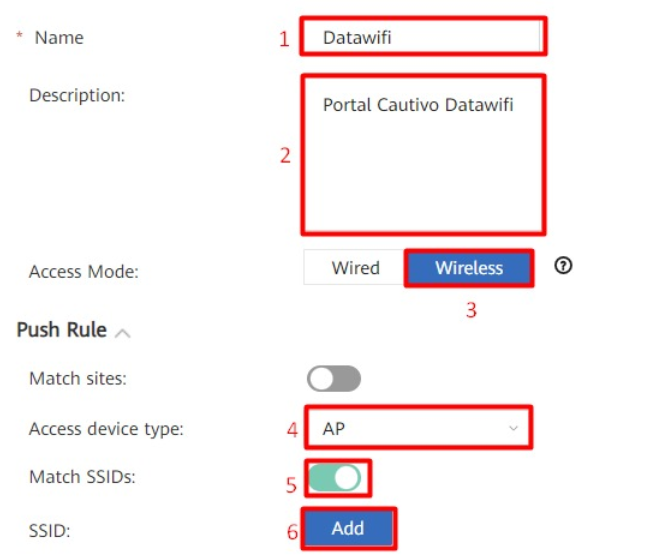

Se habilitará la siguiente pantalla:




Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

Name

Ingresar el nombre que desea para la configuración del portal cautivo

2

Description

Ingresar la descripción del portal cautivo que esté configurando

3

Access Mode

Seleccionar Wireless

4

Access device type

Seleccionar AP

5

Match SSIDS

Habilitar

6

SSID

Add

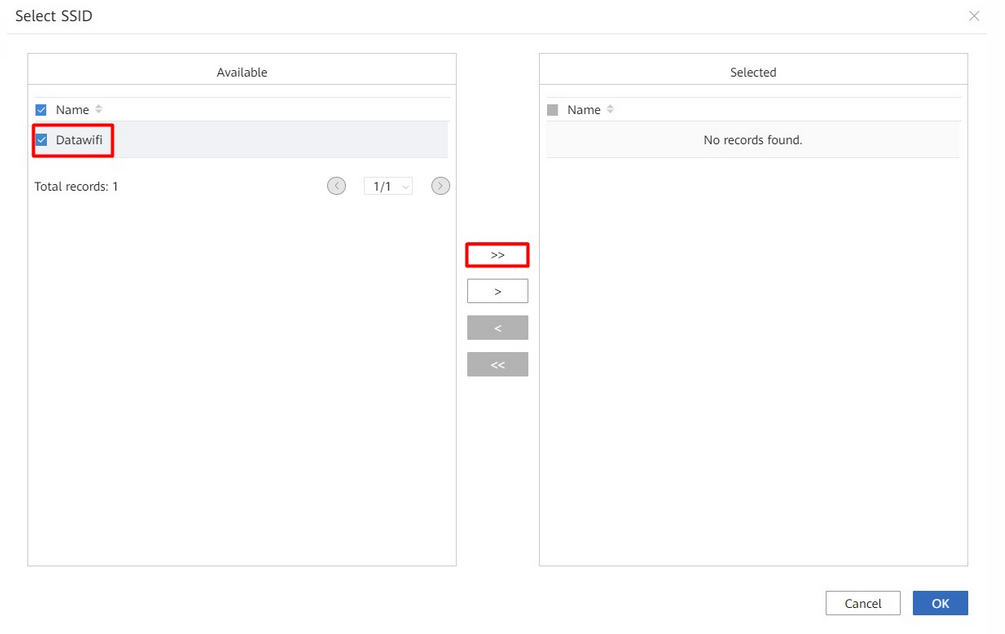

Seleccionar el nombre de la red asignada y dar clic en >> para continuar con OK:

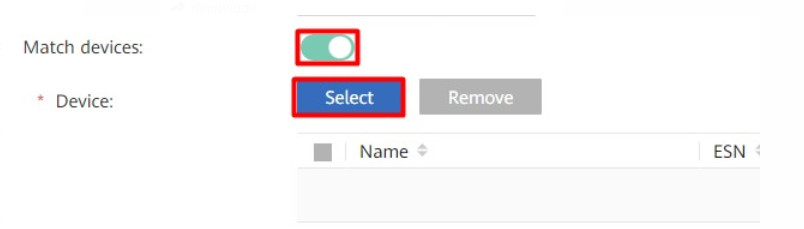

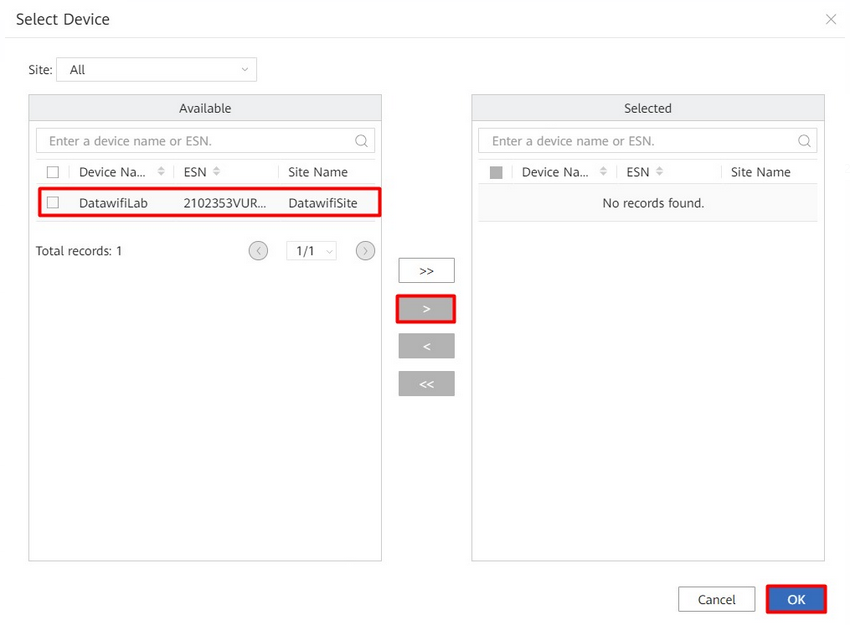

Al continuar, habilitar la opción de Match devices > Device dar clic en Select:

Sobre Available seleccionar el nombre de la red asignada como ejemplo DatawifiLab y dar clic en > continuando con la opción de OK:

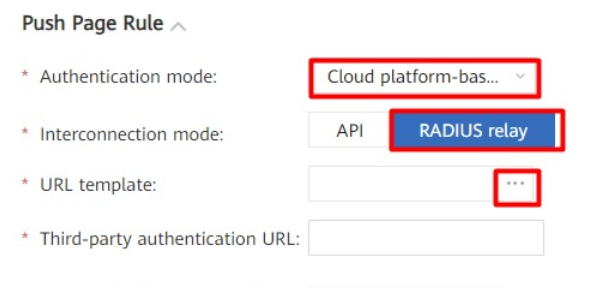

Se visualizará la siguiente pantalla:

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

Authentication mode

Seleccionar Cloud platform-bas…

2

Interconnection mode

Dar clic en RADIUS relay

3

URL template

Dar clic en …

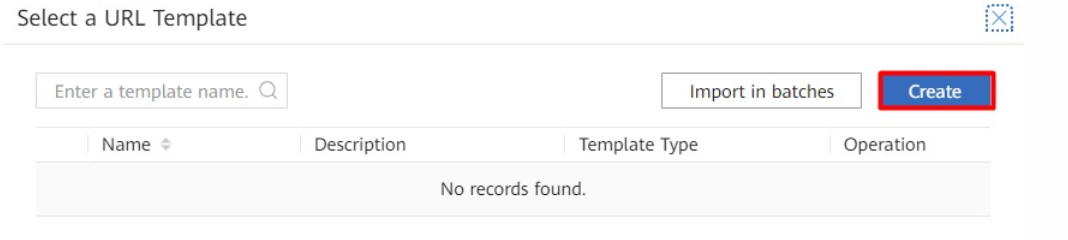

Se habilitará la siguiente pantalla y dar clic en Create:

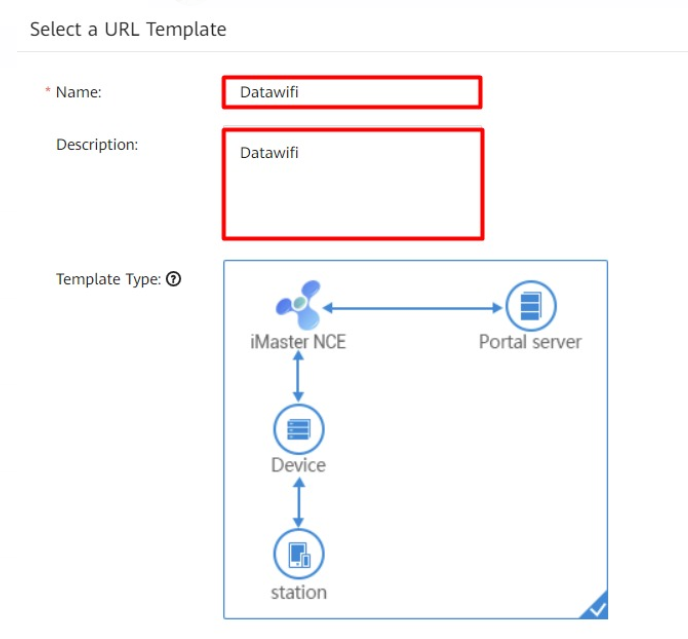

Al ingresar a de Select a URL Template, se habilitará la siguiente pantalla:

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden mencionado

ITEM

CAMPO

VALOR

1

Name

Ingresar el nombre que desea para la configuración del portal cautivo

2

Description

Ingresar la descripción del portal cautivo que esté configurando

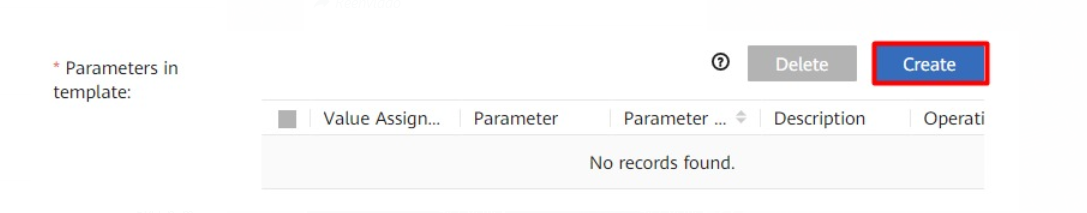

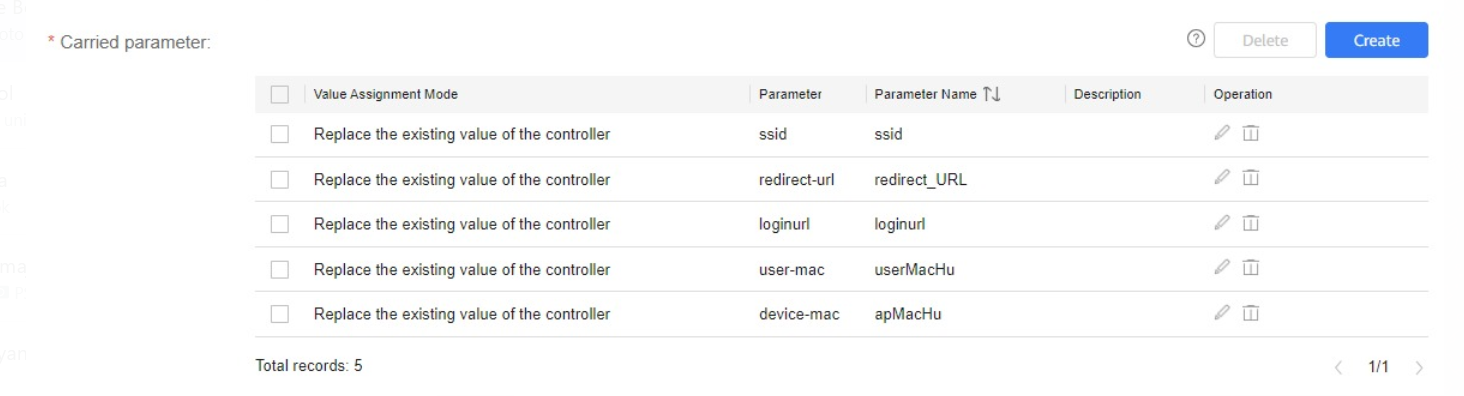

Después en Parameters in template dar clic en Create:


Nos permite visualizar la siguiente información:

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la imagen anterior, siguiendo el orden mencionado

ITEM

Value Assignment Mode

Parameter

Parameter Name (asignar los parámetros que registran en la tabla)

1

Replace the existing value of the controller

ssid

ssid

2

Replace the existing value of the controller

redirect-url

redirect_URL

3

Replace the existing value of the controller

loginurl

loginurl

4

Replace the existing value of the controller

user-mac

userMacHu

5

Replace the existing value of the controller

device-mac

apMacHu

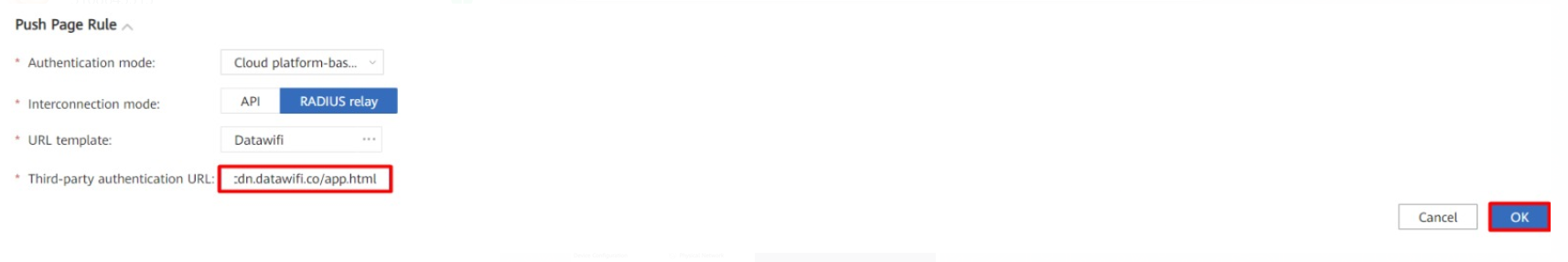

Y por último validamos Third-paty authentication URL http://cdn.datawifi.co/app.html ,  damos clic en la opción de OK



CONFIGURACIÓN PLATAFORMA SMARTWIFI

Para realizar la configuración de los dispositivos en la plataforma de SMARTWIFI recuerde realizar los siguientes pasos:

Ingrese a la siguiente  URL : https://datawifi.zohodesk.com/portal/es/kb/articles/gesti%C3%B3n-dispositivos-portal-cautivo-25-3-2020 Seleccione huawei Campus Cloud
Recuerde asignar el dispositivo creado a la zona, dentro de la plataforma de SMARTWIFI, para lo cual encontrara el paso a paso en la siguiente URL https://datawifi.zohodesk.com/portal/es/kb/articles/gesti%C3%B3n-de-zonas-wifi-portal-cautivo

FUNCIONALIDADES Y COMPATIBILIDAD

MARCA

REFERENCIA

ALTA DENSIDAD

RADIUS

CONTROL DE TIEMPO DE NAVEGACIÓN

CONTROL DE ANCHO DE BANDA

MAC AUTH

SMS DE PROXIMIDAD


HUAWEI IMASTER


CLOUD


SI


SI


SI


SI


SI


NO



ÁREAS DE APOYO

Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PE y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo support@datawifi.zohosupport.com o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

 Si tiene alguna duda de quién es el PE y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.



Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
