 MANUAL DE CONFIGURACIÓN DE GALGUS CLOUD MANAGER

REQUISITOS PREVIOS

            Solicite al correo manuales@datawifi.co  los siguientes datos:

1.       Radius Server 1

2.          Radius Server

3.       Radius Secret

4.          UAM Secret


 Con la información de la red para este caso: "Infraestructura: Galgus cloud Manager



CONFIGURACIÓN EQUIPO

1.    Configuración del SSID

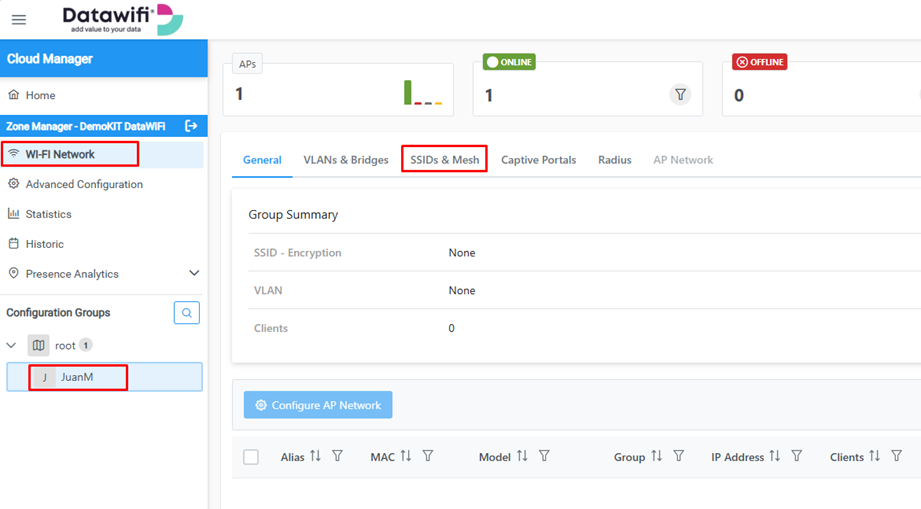

En la parte izquierda de la interfaz ir a:

Wifi Network >> Grupo>>SSID&Mesh

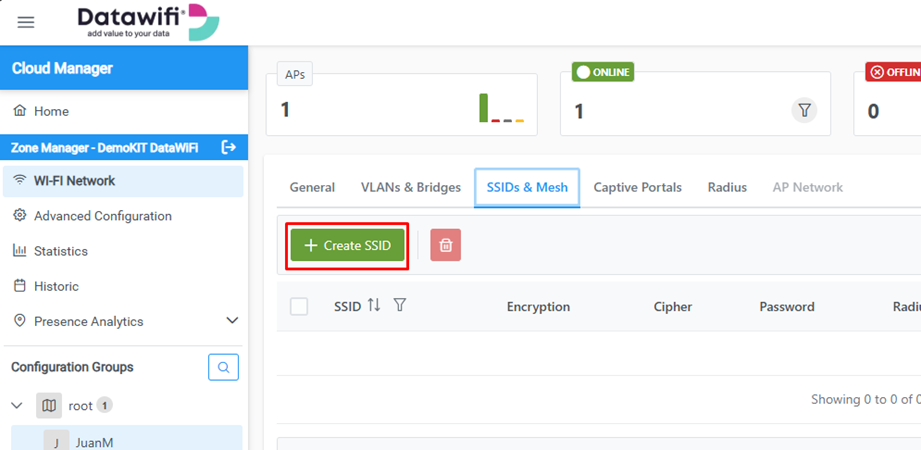

Click en “+ Create SSID”



Ingresar el Nombre para el SSID
Encryption: “No Encryption”
Click en “Create”





2.    Configuración de Captive Portal



Posteriormente, configurar el Captive portal como se muestra a continuación.

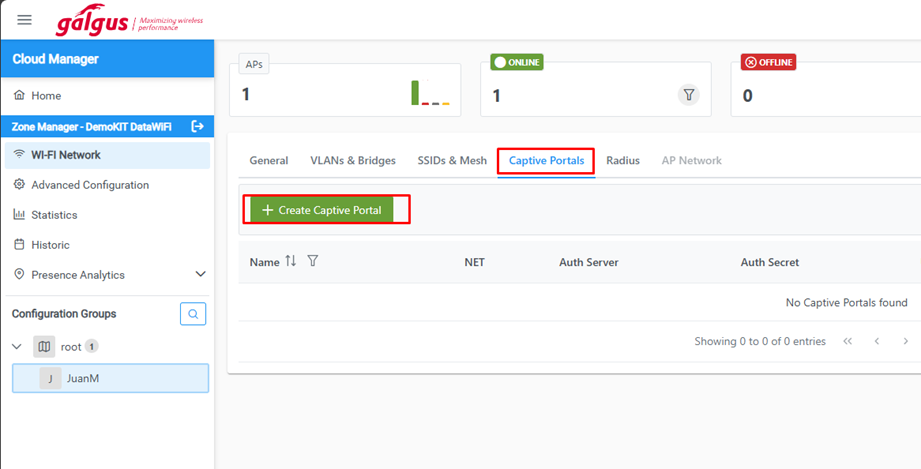

Captive Portals
Clic en “+ Create Captive Portal”

General Settings>> Name: Ingresar el Nombre para el portal cautivo

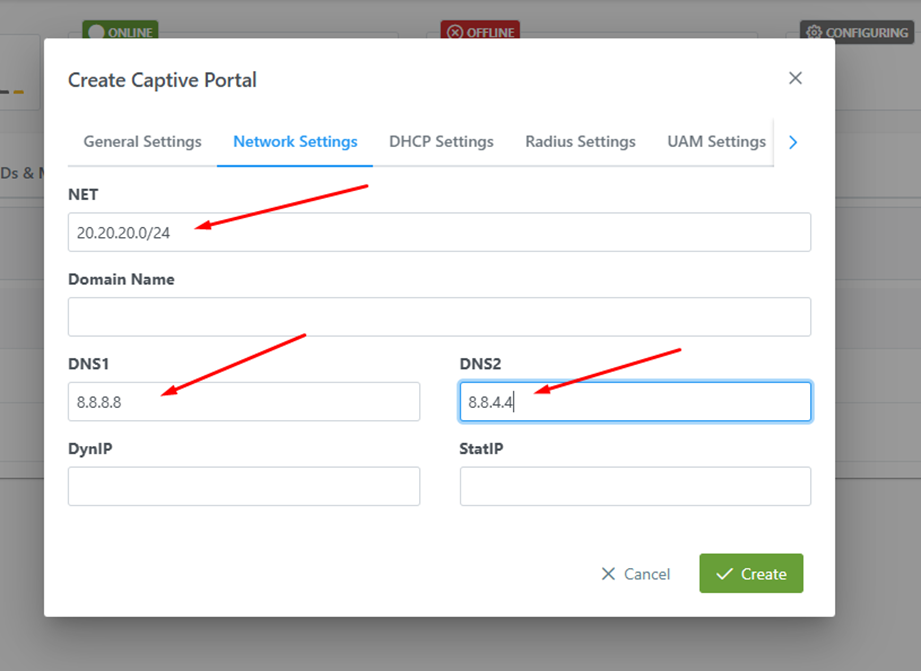

Network Settings
Net: Segmento de red que se le va a entregar a los usuarios del portal cautivo
DNS1: 8.8.8.8
DNS2: 8.8.4.4



DHCP Settings
Lease: 600 seg

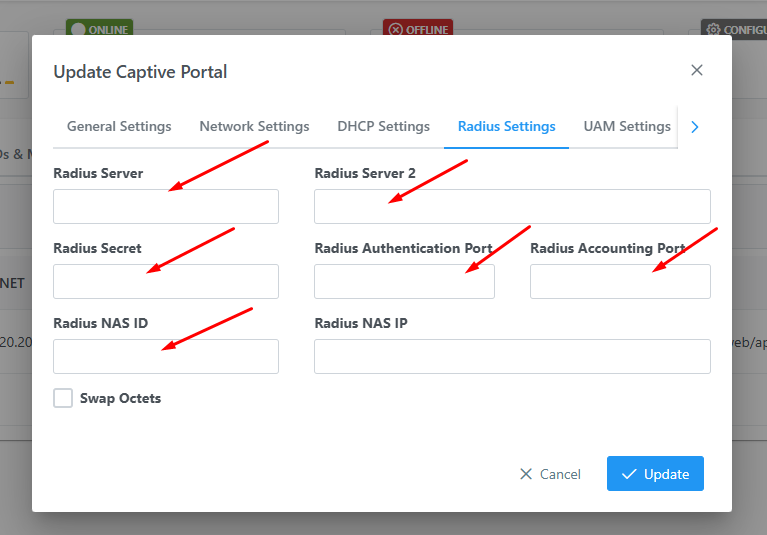

ITEM	CAMPO	VALOR
1	Radius Server	**
2	Radius Server 2	**
3	Radius Secret	**
4	Radius authentication port	1812
5	Radius account port	1813
6	Radius NAS ID	Mac Ethernet AP

**Dato recibido desde el correo manuales@datawifi.co







ITEM	CAMPO	VALOR
1	UAM Server:	http://app.datawifi.co/easyfi/web/app.php/portal
2	UAM Secret	**
3	UAM Port	3990
4	UAM Allowed List	Walled Garden

**Dato recibido desde el correo manuales@datawifi.co

Click en “Create”



Vlan & Bridges

Clic en “+ Create Bridge”





Ingresar el Nombre para el Bridge
Click en “Create”

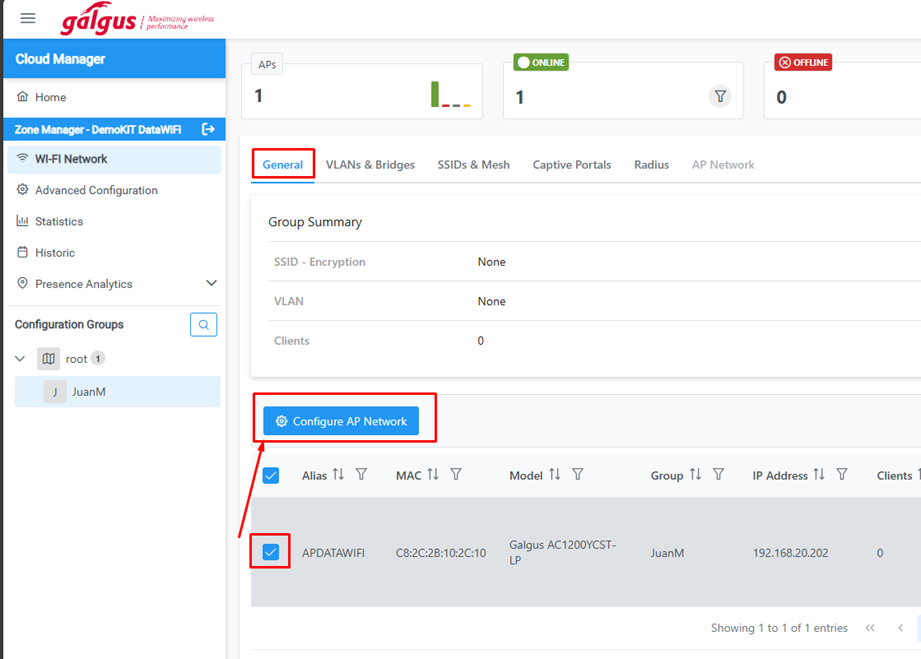

General>> Seleccionar el AP o los AP y dar clic en “Configure AP Network”

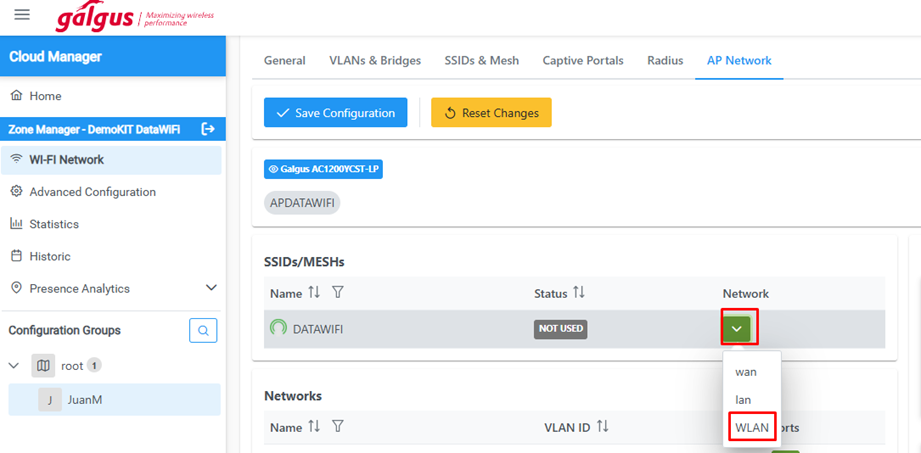

Para el SSID Seleccionar el Bridge creado

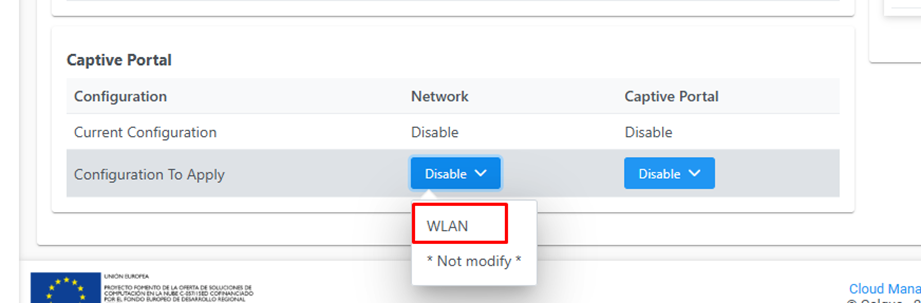

En la configuración de red para el portal cautivo seleccionar el Bridge creado anteriormente

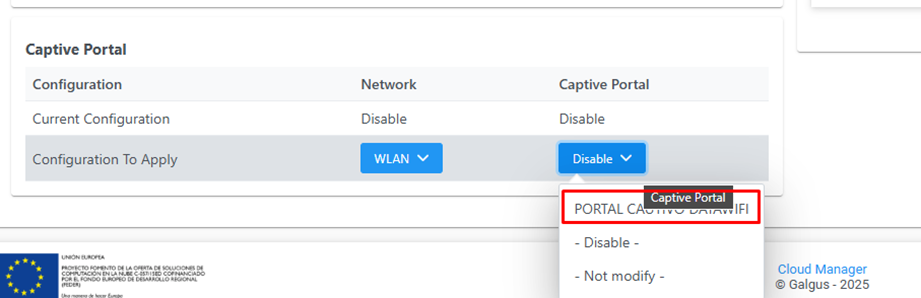

En la Opción Captive Portal, se debe seleccionar el portal cautivo anteriormente creado.

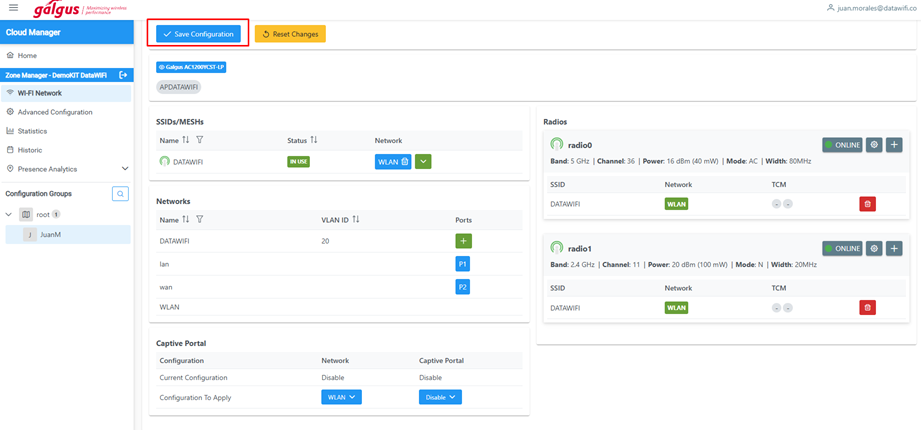

Clic en “Save Configuration”

CONFIGURACIÓN PLATAFORMA SMARTWIFI

Para realizar la configuración de los dispositivos en la plataforma de SMARTWIFI recuerde realizar los siguientes pasos:

       Ingrese a la siguiente  URL: https://datawifi.zohodesk.com/portal/es/kb/articles/gesti%C3%B3n-dispositivos-portal-cautivo-25-3-2020 Seleccione Galgus Cloud Manager



       Recuerde asignar el dispositivo creado a la zona, dentro de la plataforma de SMARTWIFI, para lo cual encontrara el paso a paso en la siguiente URL https://datawifi.zohodesk.com/portal/es/kb/articles/gesti%C3%B3n-de-zonas-wifi-portal-cautivo



FUNCIONALIDADES Y COMPATIBILIDAD

MARCA	REFERENCIA	ALTA DENSIDAD	RADIUS	CONTROL DE TIEMPO DE NAVEGACIÓN	CONTROL DE BW	MAC AUTH	SMS DE PROXIMIDAD
Galgus Cloud Manager	Cloud manager	SI	SI	SI	SI	SI	NO



ÁREAS DE APOYO

       Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo support@datawifi.zohosupport.com o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.



       Sí tiene alguna duda de quién es el PS y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.





Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
