               MANUAL DE CONFIGURACIÓN DE E-LINS H685 SERIES

                                                     REQUISITOS PREVIOS

              Solicite al correo manuales@datawifi.co los siguientes datos:


RADIUS Server
  1. Ip Server RADIUS
  2.  Secret
  3. UAM Secret



 Con la información de la red para este caso: "Infraestructura: E-Lins H685 SERIES"



CONFIGURACIÓN EQUIPO

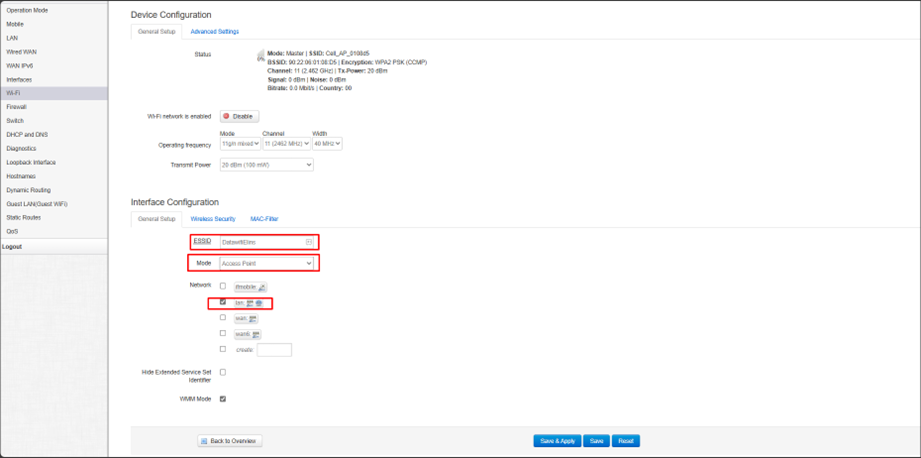

1.    Configuración del SSID

En la parte izquierda de la interfaz ir a

Network > Wifi > Edit





Ingresar el Nombre del SSID en el campo > “ESSID”
Seleccionar el modo > “Access Point”
Seleccionar la Network > “Lan”

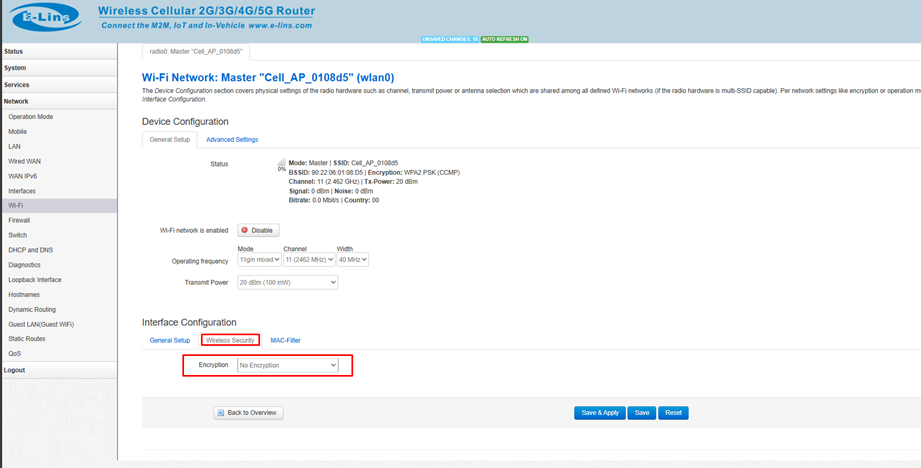

Clic en Wireless Security
Encryption> “No Encryption”

Clic en “Save & Apply”

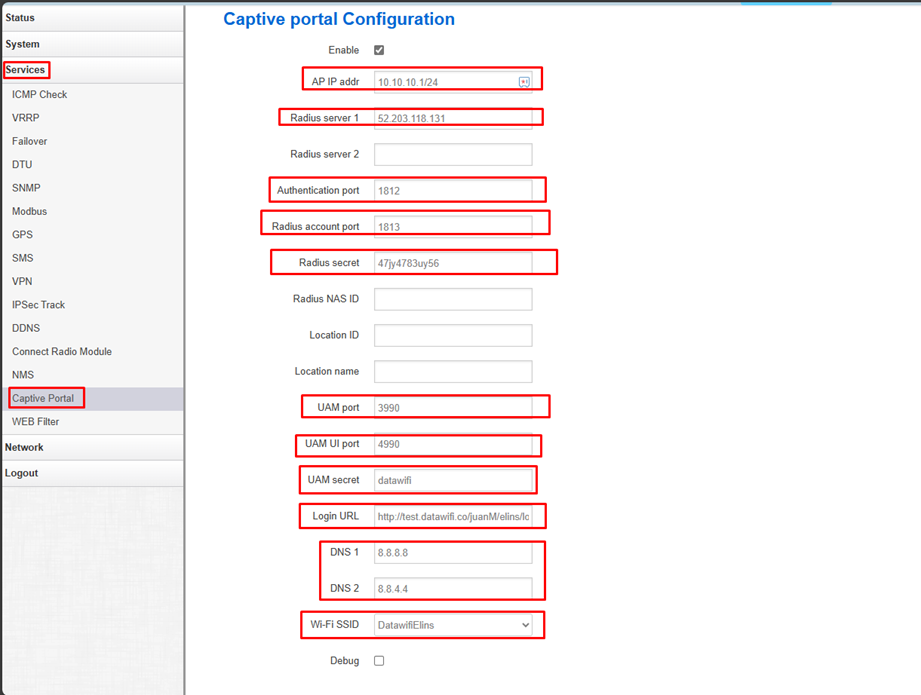

2.    Configuración de Captive Portal



Posteriormente, configurar el Captive portal como se muestra a continuación.



Service>>Captive Portal









ITEM

CAMPO

VALOR

1

Enabled

Habilitar el portal cautivo

2

AP IP addr

Ingresar el segmento de red que se les va a asignar a los usuarios junto con su mascara de red /24

3

Radius server 1

**

4

Authentication port

1812

5

Radius account port

1813

6

Radius secret

**

7

UAM port

3990

8

UAM UI port

4990

9

UAM Secret

**

10

Login URL

https://app.datawifi.co/easyfi/web/app.php/portal

11

DNS 1

8.8.8.8

12

DNS 2

8.8.4.4

13

Wifi SSID

Seleccionar el SSID Creado

**Dato recibido desde el correo “manuales@datawifi.co

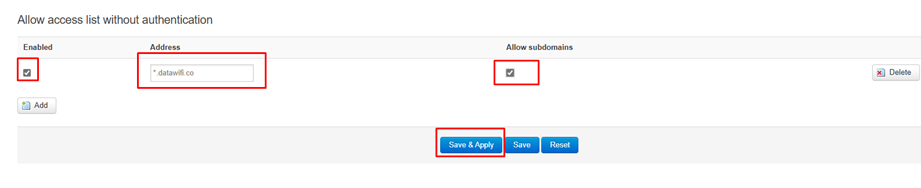

3.    Configuración del Walled Garden


En la Parte inferior de la configuración del portal cautivo agregar el WG

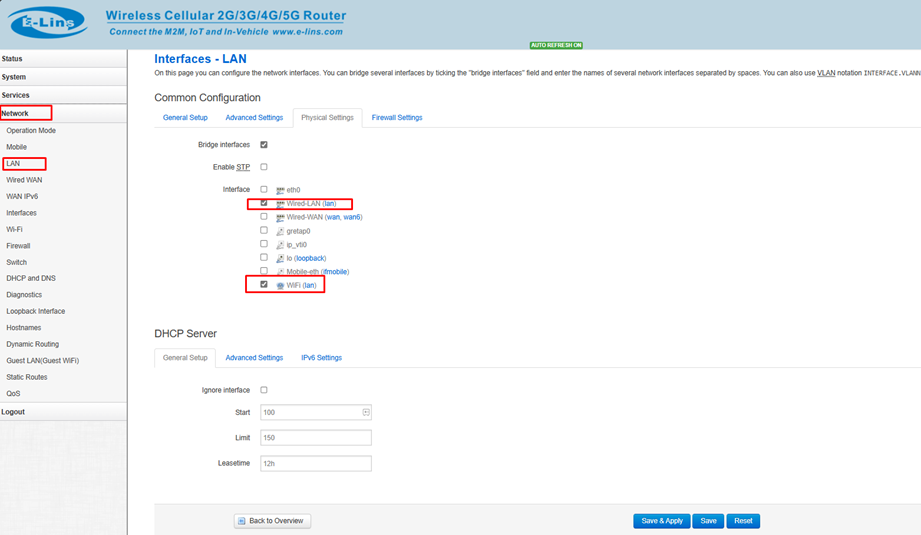

4.    Verificación de interfaz LAN



Seleccionar el Menú>>Network>> LAN
Debe estar seleccionado Wired LAN y Wifi



Y todos estos campos en blanco.




CONFIGURACIÓN PLATAFORMA SMARTWIFI

Para realizar la configuración de los dispositivos en la plataforma de SMARTWIFI recuerde realizar los siguientes pasos:

          Ingrese a la siguiente URL: https://datawifi.zohodesk.com/portal/es/kb/articles/gesti%C3%B3n-dispositivos-portal-cautivo-25-3-2020 Seleccione E-LINS H685



           Recuerde asignar el dispositivo creado a la zona, dentro de la plataforma de SMARTWIFI, para lo cual encontrara el paso a paso en la siguiente URL https://datawifi.zohodesk.com/portal/es/kb/articles/gesti%C3%B3n-de-zonas-wifi-portal-cautivo



FUNCIONALIDADES Y COMPATIBILIDAD

MARCA

REFERENCIA

ALTA DENSIDAD

RADIUS

CONTROL DE TIEMPO DE NAVEGACIÓN

CONTROL DE BW

MAC AUTH

SMS DE PROXIMIDAD



E-Lins



H685



SI



SI



SI



SI



NO



NO



ÁREAS DE APOYO

          Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, ó también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo support@datawifi.zohosupport.com o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.



          Si tiene alguna duda de quién es el PS y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.





Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
