HUAWEI IMASTER
Version: iMaster
NCE-Campus V300R021C00SPC813

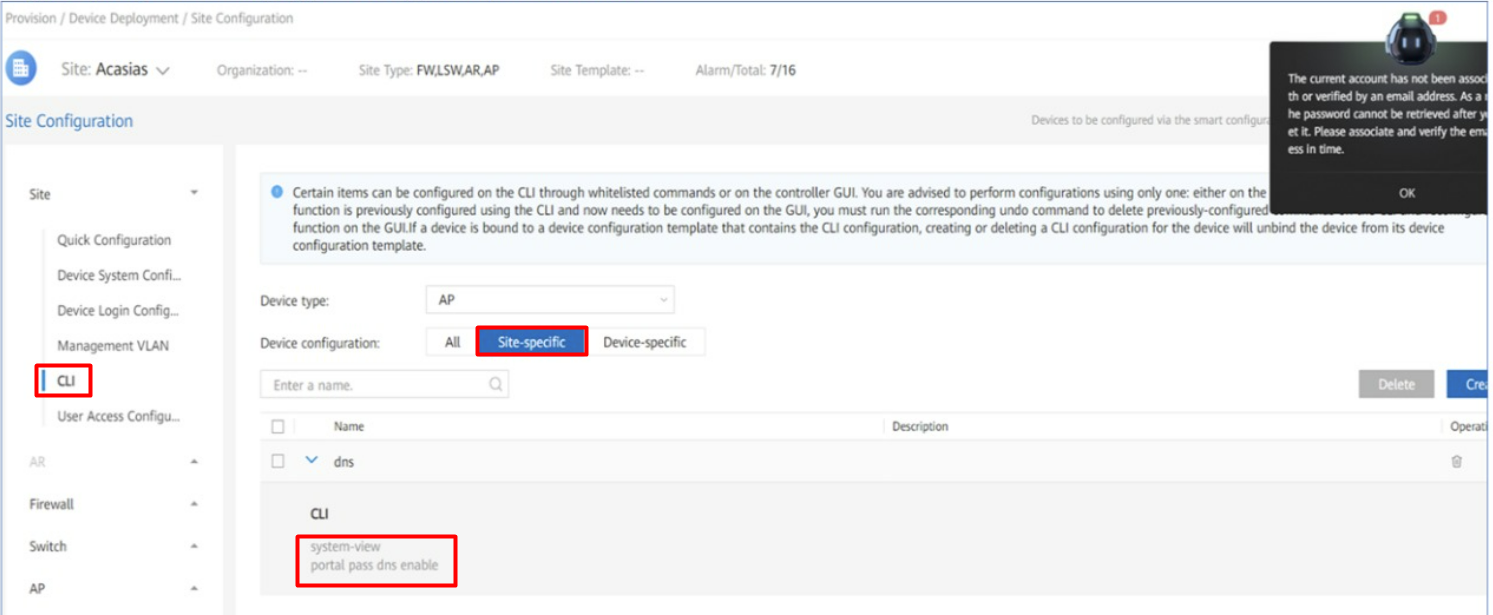

Ingresar en la linea de comandos
- system view #Acceder a modo configuración
- portal pass dns enable
2. Realizar

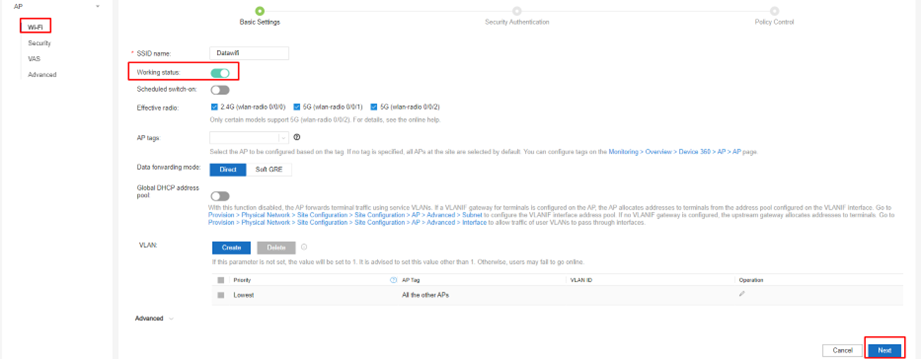

la creación del SSID deseado, para este caso esta creado “Datawifi”.

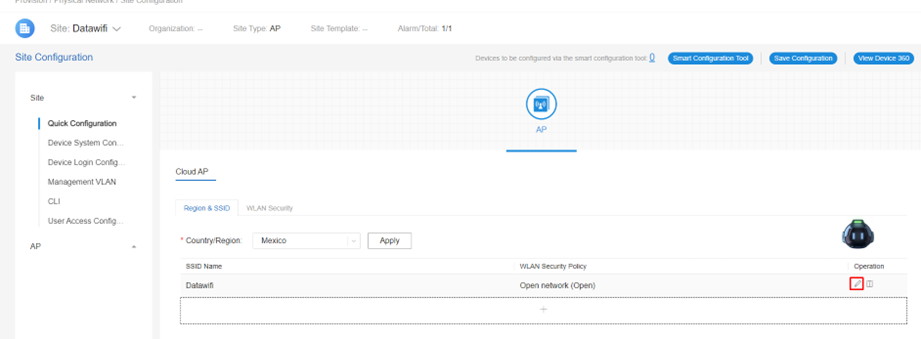

3. Una
vez creado el SSID entrar en la opción de editar el SSID y se realizará la
siguiente modificación.

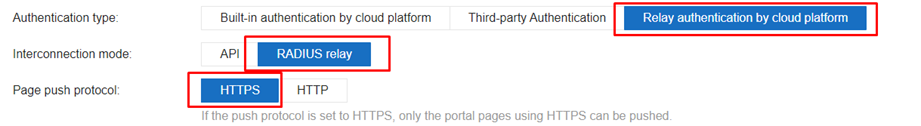

- Authentication type: Seleccionar “Relay authentication by cloud platform”.
- Interconnection mode: Seleccionar “RADIUS relay”.
- Page push protocol: Seleccionar “HTTPS”. - En las Opciones de:
- Username: ingresar “username”.
- Password parameter name: ingresar “password”.
- Seleccionar en Redirect URL marching rule “Redirect URL parameter”.
- Parameter name forthe authentication success redirect URL: ingresar “http://app.datawifi.co/easyfi/web/app.php/redireccion_unificado”.

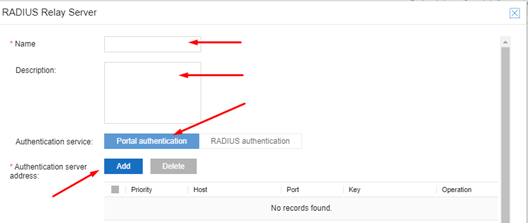

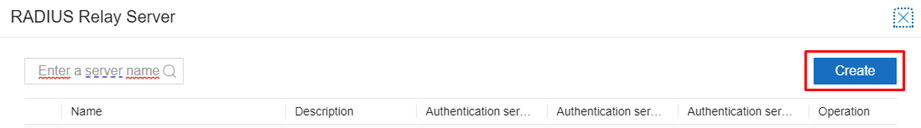

4. Dar clic en los tres puntos (...) para realizar la creación del RADIUS
relay server.
- Dar clic en crear.
- Ingresar el nombre, la descripción, la opción de “Authentication service estará por defecto como “Portal authentication”
- Dar clic en “add” para agregar el
“Authentication server address”
- Ingresar:
- Host:XX.XXX.XXX.XX *
- Key*
*Los datos de conexión Radius se deben solicitar a través del correo manuales@datawifi.co, indicando nombre del cliente e infraestructura. Para este caso "Huawei"

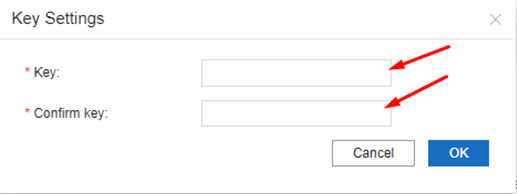

- Ingresar el Key suministrado a través del correo y dar clic
en “OK”
- Agregar el Accounting server address:
Host:XX.XXX.XXX.XX *
Key *

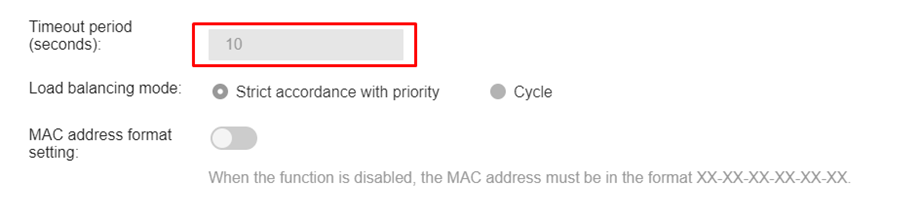

Port:1813 * - Configurar el Timeout Period: 10 (Seconds)

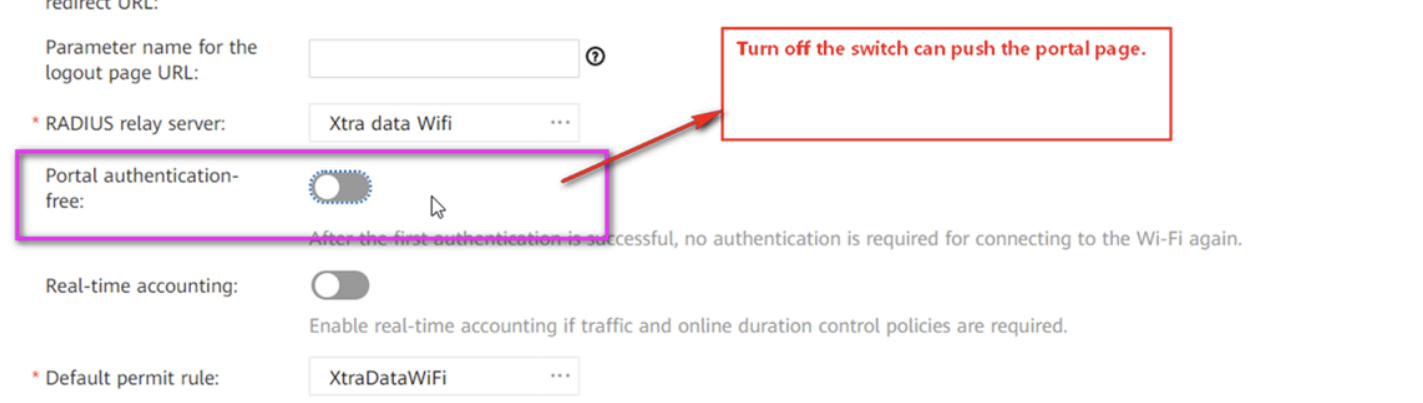

5. Desactivar Portal authentication-free

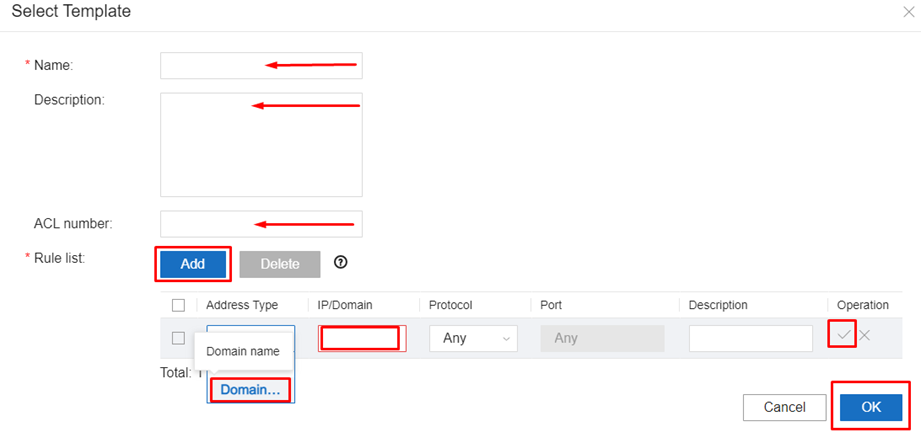

6. Configurar el Default permit rule dando clic en los tres puntos (...):
- Ingresar Nombre:
- Ingresar descripción:
- Ingresar un ACL number: Preferiblemente 6000
- Agregar “Rule list”
- En los campos se agregarán cada una de las Wild cards y/o
dominios para el Walled Warden.
- Una vez creado, se selecciona y por último “OK”

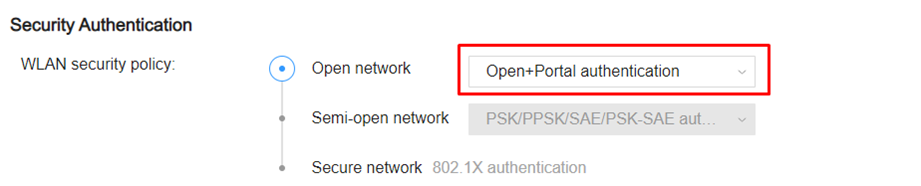

8. Seleccionar en Wlan Security policy: Open network “Open+Portal authentication.
- Page pushing mode: “Relay authentication by cloud platform”
9. Portal authentication-free: Off
10. Seleccionar la “Default permit Rule” creada anteriormente
11. En “Bypass policy” Seleccionar el checkbox y la opción de “Authenticated users can continue accessing the network, and new users are not allowed to Access the network”
- Dar clic en “next”
- Dejar los valores por defecto en “Policy control”
- Dar clic en “OK”

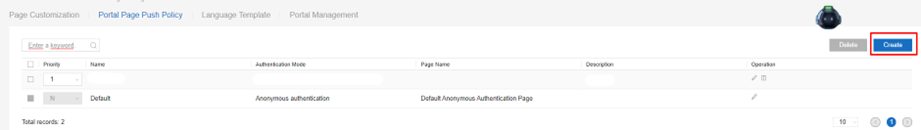

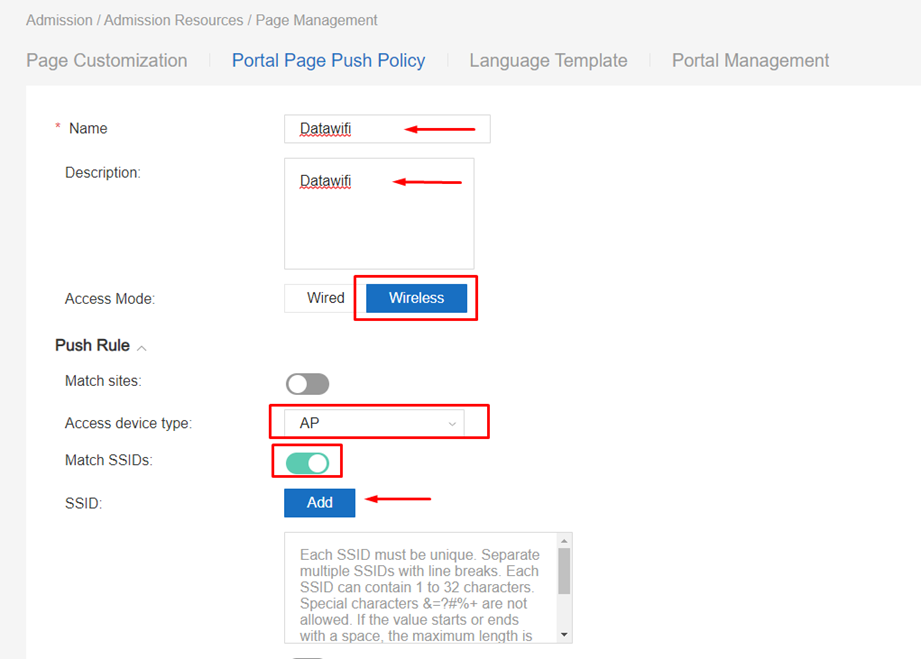

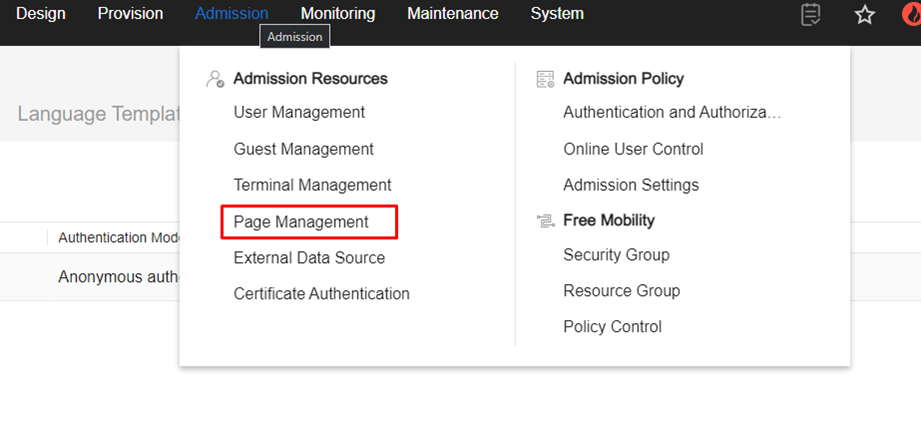

11. Ir a la Pestaña “Admission” y dar clic en la opción “Page management”.
- Dar clic en “Create”
- Ingresar Nombre
- Ingresar descripción
- Access Mode: “Wireless”
- Seleccionar el tipo de dispositivo, para este caso es “AP”
- Encender Match SSID´s

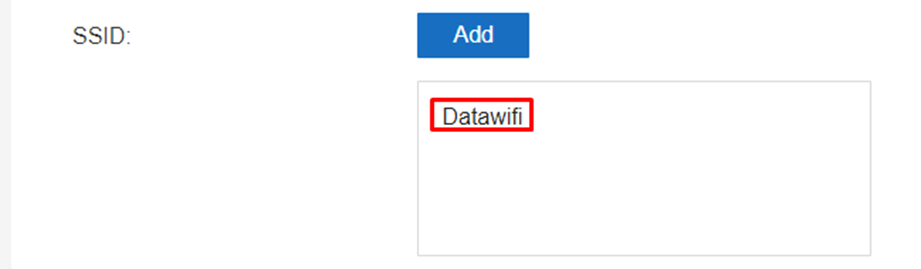

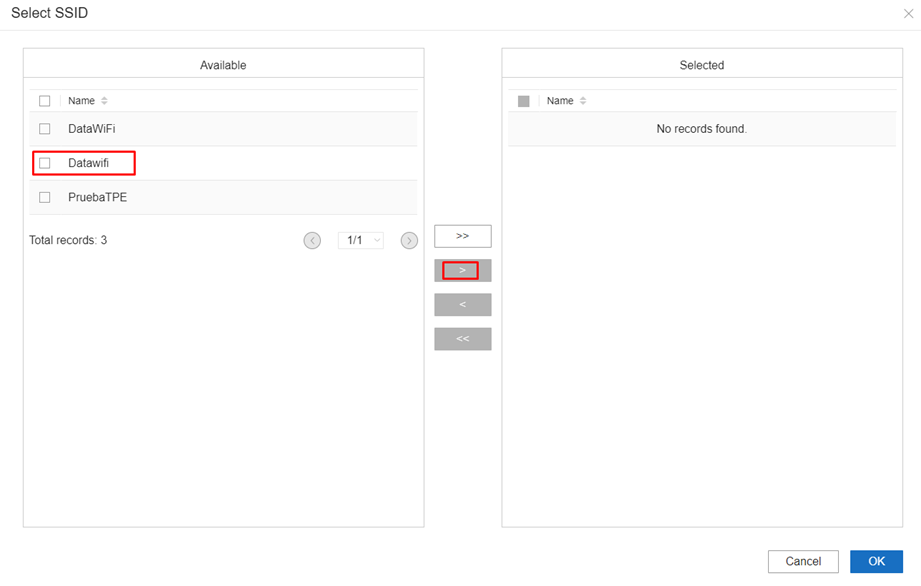

- En SSID: dar clic en “Add”
- Seleccionar el SSID creado anteriormente y dar clic en “>”.
- Luego “Ok”

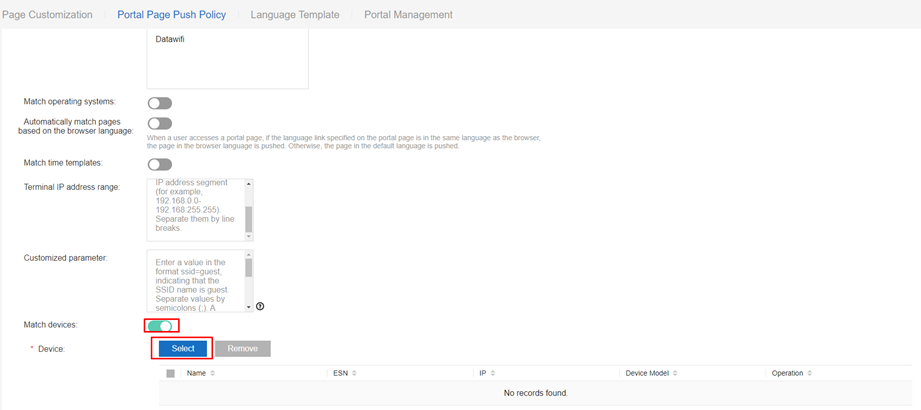

- Encender la opción “Match Device”

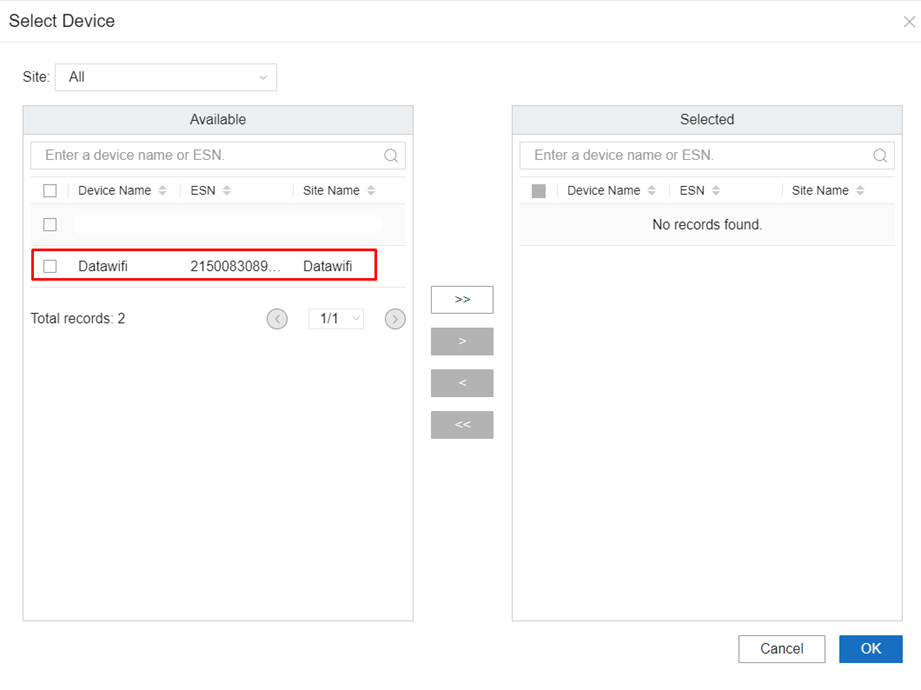

- En la opción “Device” dar clic en “Select”
- Seleccionar el AP o los AP que van a desplegar el portal
cautivo, luego dar clic en “>” y por último en “OK”

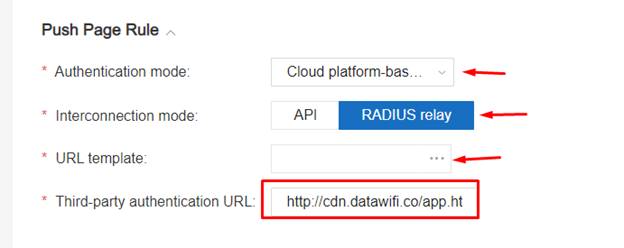

12. En la opción “Push Page Rule”
- Authentication mode:” Cloud platform-based relay authentication”
- Internconnetion mode: “RADIUS Relay”
- Third-party authentication URL: http://cdn.datawifi.co/app.html

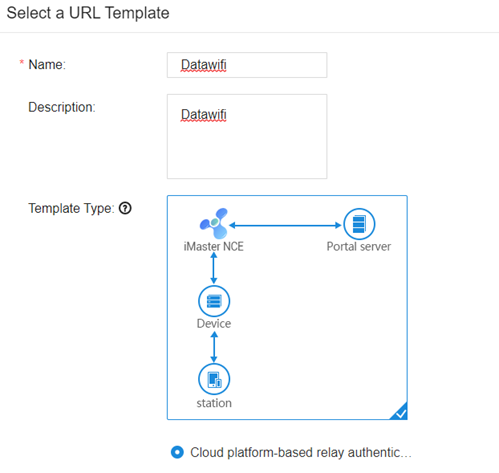

- En URL Template dar clic en los tres puntos (...)
- Dar clic en Crear
- Ingresar: Nombre
- Ingresar: Descripción
- El valor de “template type” está seleccionado por defecto.

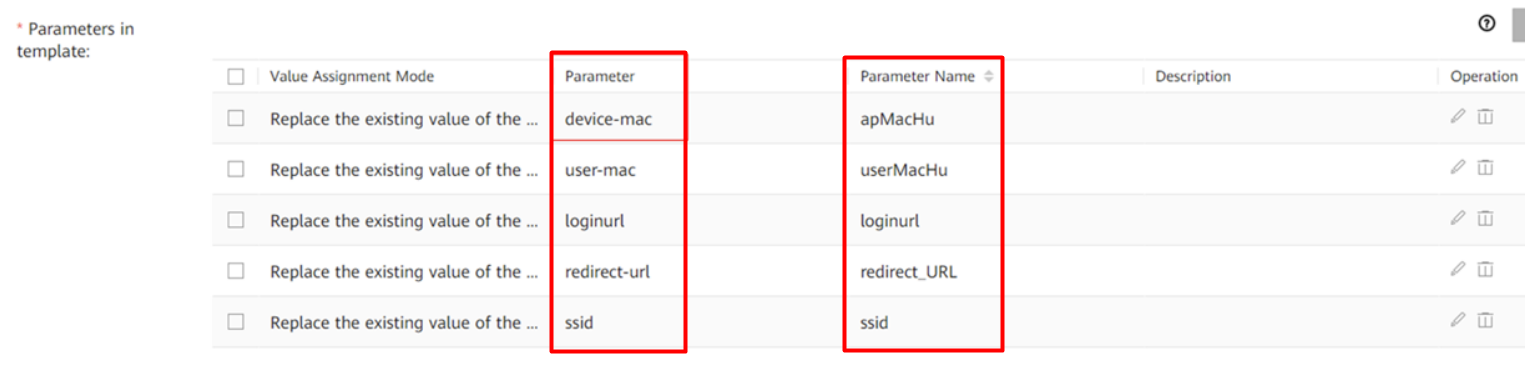

13. Agregar en “parameters in template”
- “Create”
- Crear los 5 parámetros de la siguiente manera:
- “Replace the existing value of the controller”
| Parameter | Parameter Name |
device-mac | apMacHu |
user-mac | userMacHu |
loginurl | loginurl |
redirect-url | redirect_URL |
ssid | ssid |
- Dar clic en “OK”

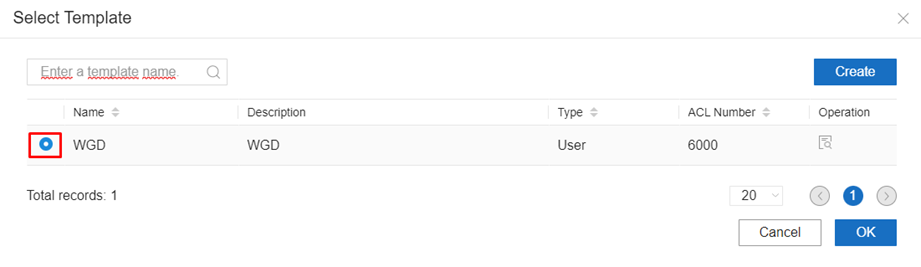

- Seleccionar el URL Creado y dar clic en “OK”
