CONFIGURACIÓN EQUIPO

1. Configuración Radius

Primero se debe generar el servidor Radius de authentication, para lo cual debe dirigirse a Security >AAA > Radius > Authentication y seleccionar la opción New. Siga la numeración del paso a paso en la siguiente imagen.

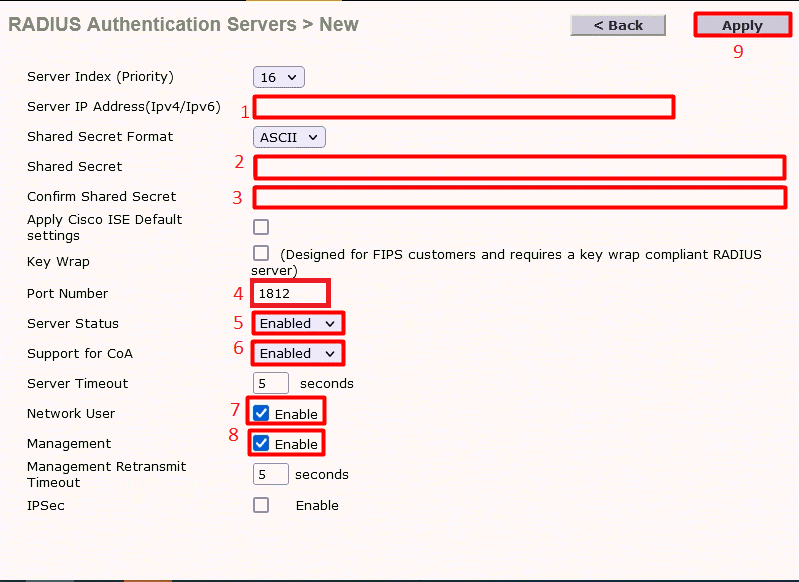

Aparecerá la siguiente pantalla

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

**Dato recibido desde el correo “manuales@datawifi.co”

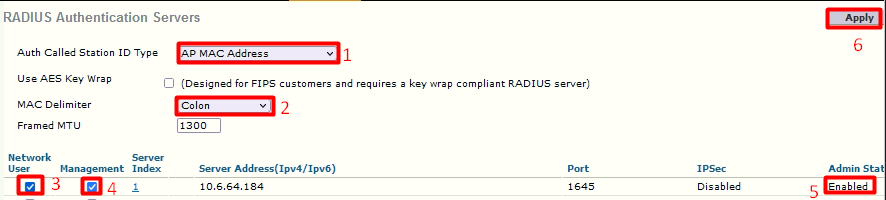

A continuación, realice la verificación de los campos

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

2. Configuración de Radius Accounting

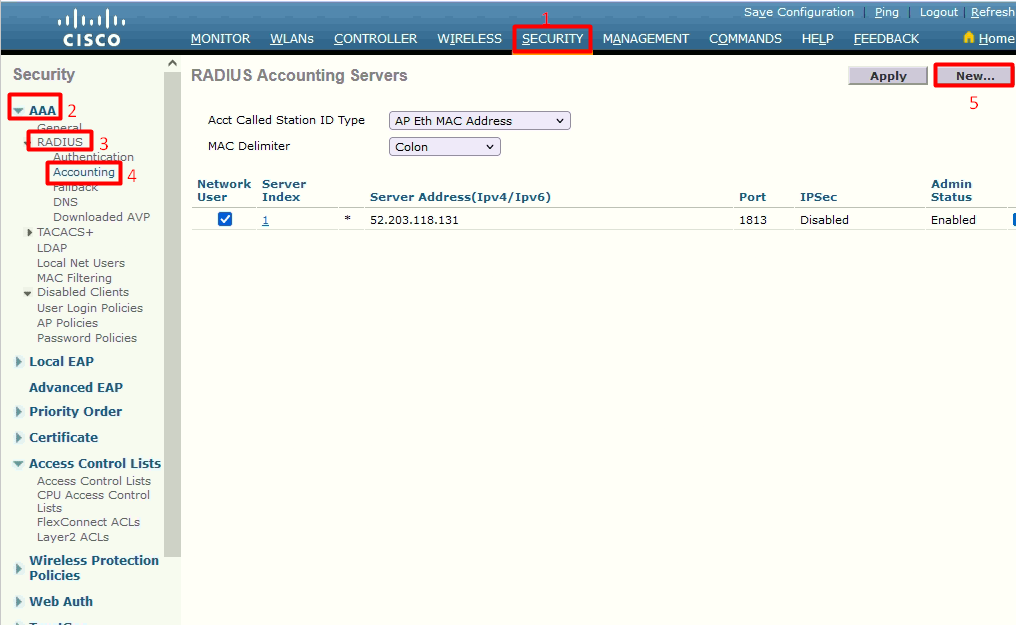

En la sección Security> AAA > Radius > Accounting> New

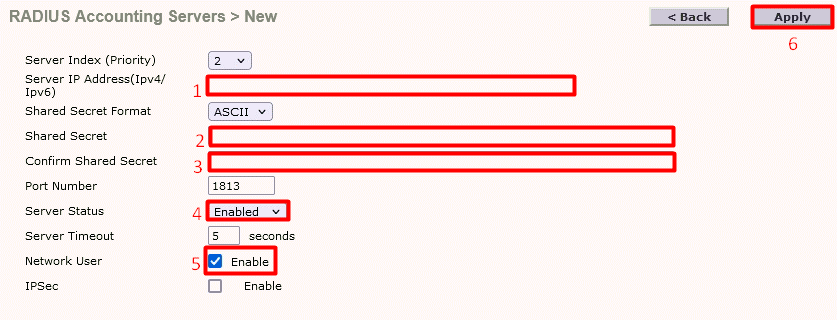

Aparecerá la siguiente pantalla

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

**Dato recibido desde el correo “manuales@datawifi.co”

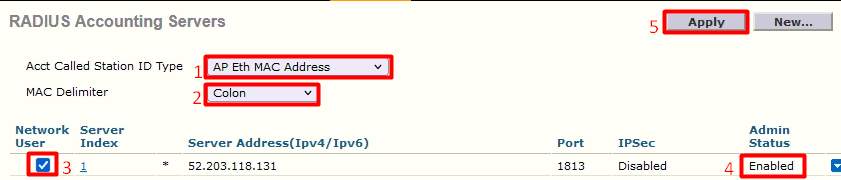

A continuación, realice la verificación de los campos

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

3. Configuración de Autenticación web externa

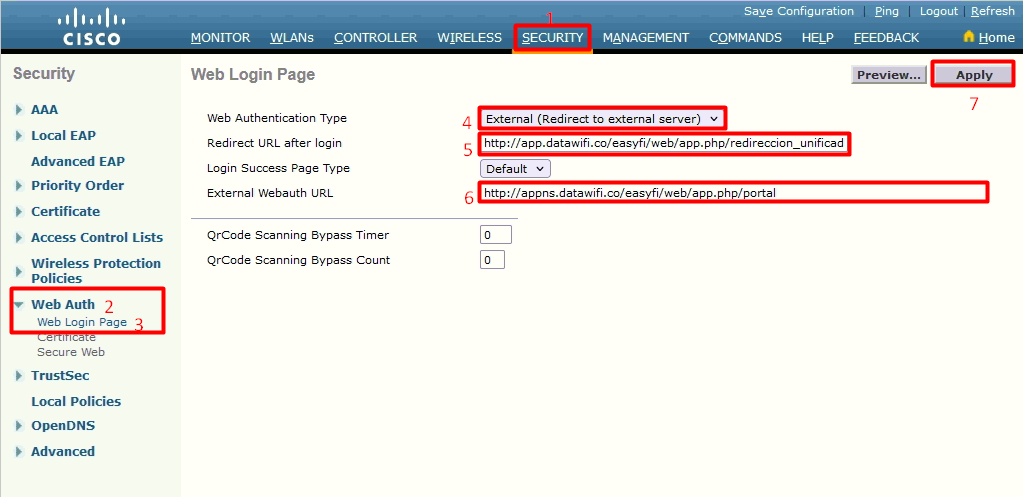

Seleccione:  Security > Web Auth > Web login Page y modifique los campos de acuerdo a como se indica en la siguiente tabla

 Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

4. Crear el ACL

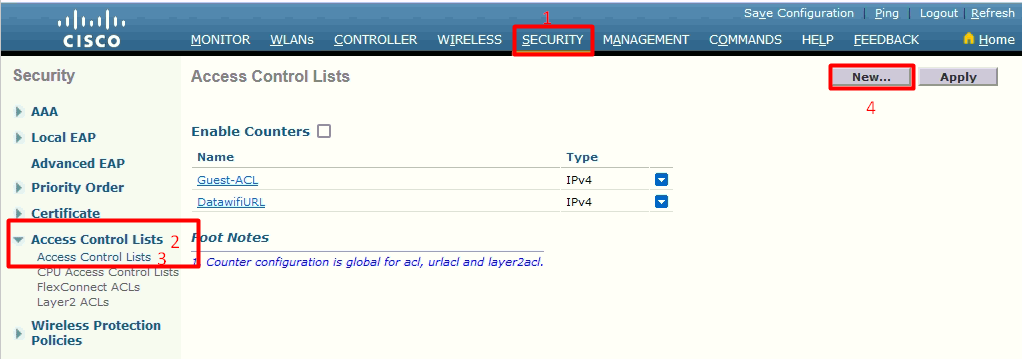

En la sección Security > Access Control List > Access Control List > Dar clic en New

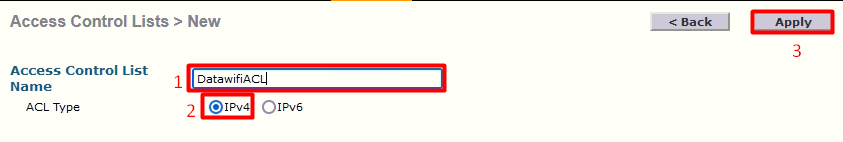

Aparecerá la siguiente pantalla.

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

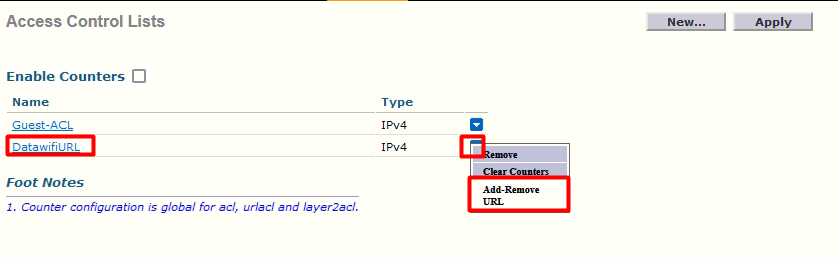

En la siguiente ventana seleccione DatawifiURL > habilite la lista desplegable y seleccione Add Remove URL

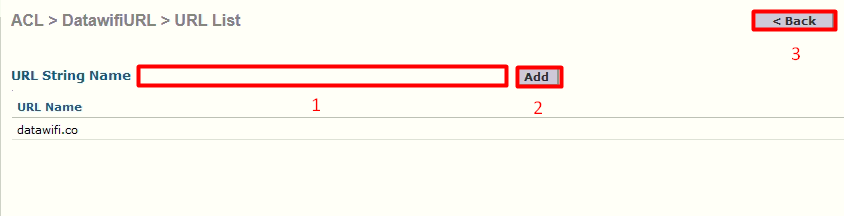

A continuación, agregue uno a uno los dominios en la casilla URL String Name > Add

De la siguiente tabla, use los dominios más ajustados posibles a sus necesidades, evite al máximo el uso de dominios que no son estrictamente necesarios para el despliegue y funcionamiento de su portal.

5. Configuración de WLAN

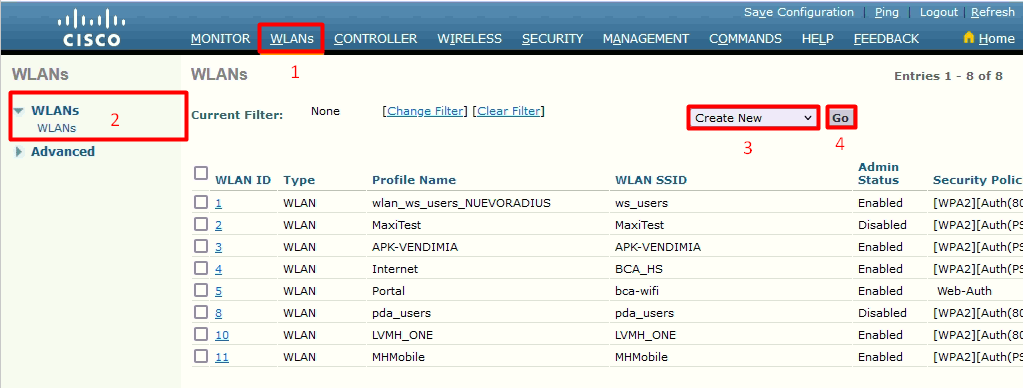

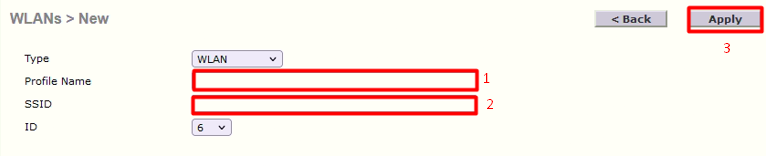

Seleccione WLANs > WLANs > Create New > Go

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

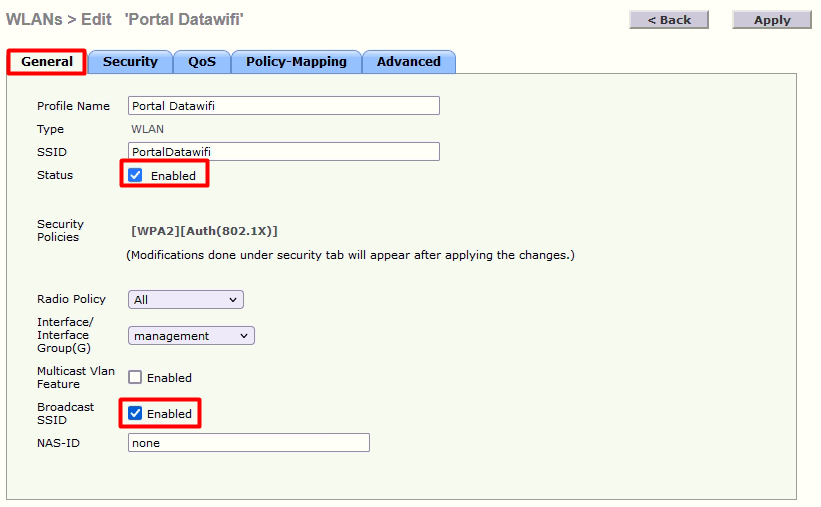

A continuación, en la pestaña General verifique que las opciones Status y Broadcast estén habilitadas (Enable) tal como se muestra en la siguiente imagen.

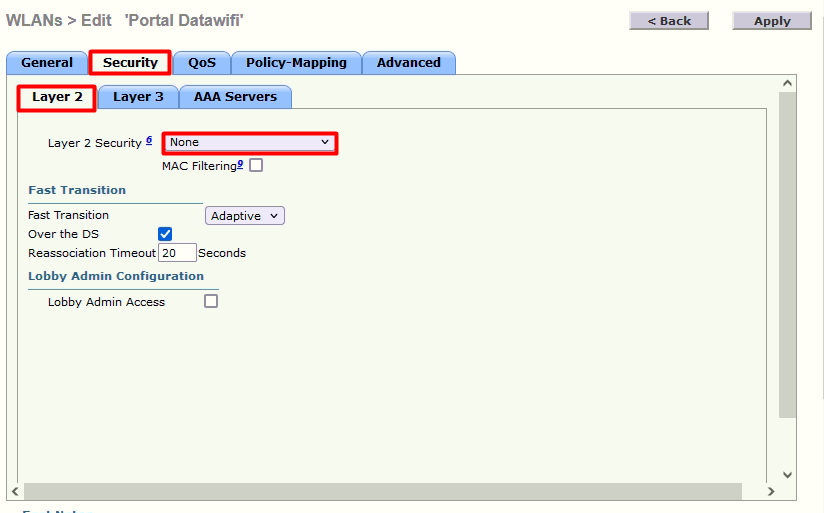

A continuación, en la pestaña security > Layer 2 > asegúrese de que la opción Layer security se encuentre en None

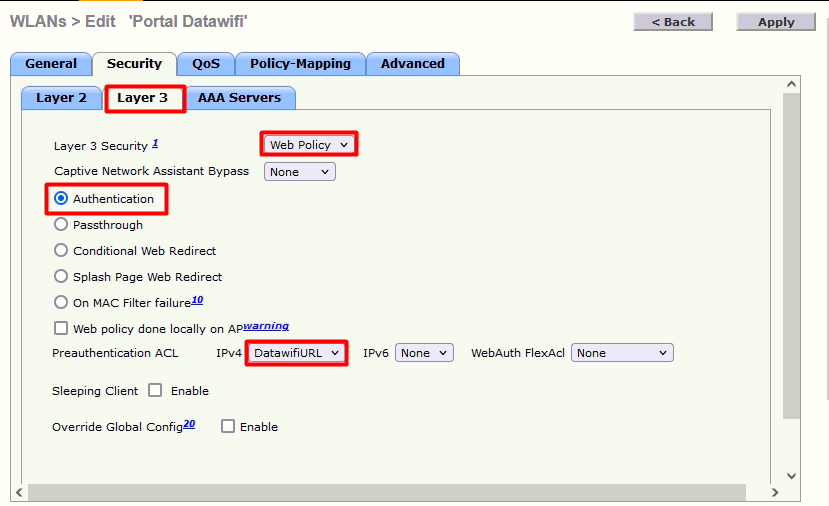

*A continuación, en la pestaña security > Layer 3

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

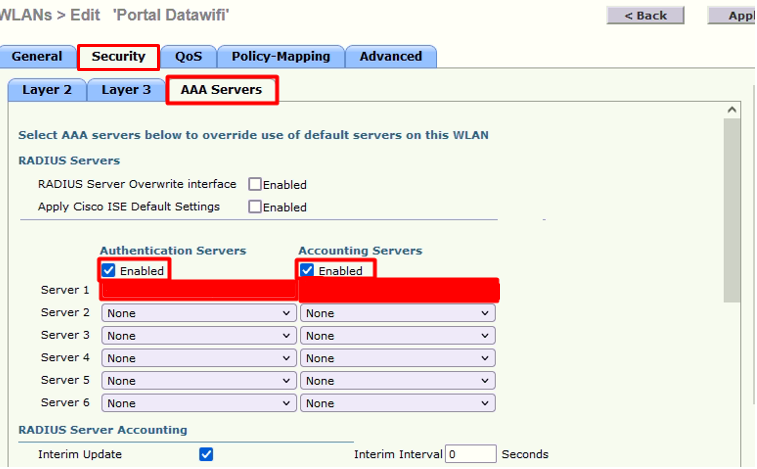

A continuación, en la pestaña security > AAA Servers

Habilite las opciones de y seleccione los radius creados en los puntos 1 y 2

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

Desplace la barra lateral derecha hacia abajo y continúe configurando.

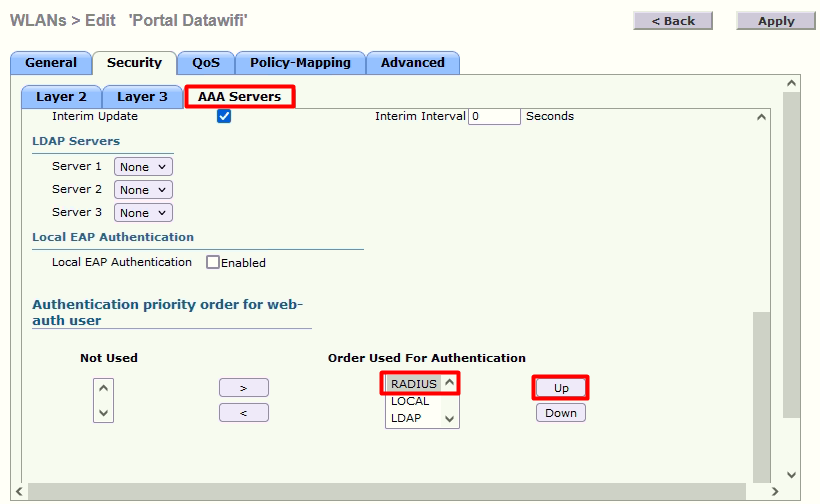

En la opción Order Used For Authentication, seleccione radius y luego presione UP hasta que el radius quede de primero en la lista.

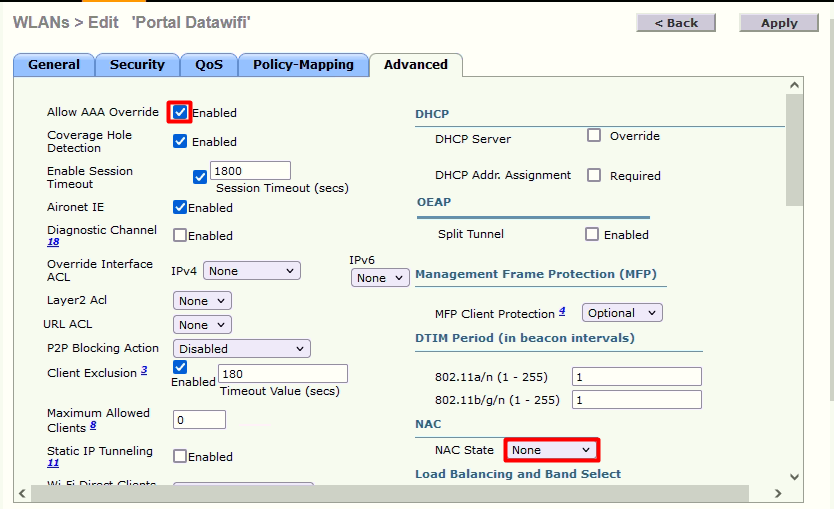

A continuación, en la pestaña security > Advanced verifique que la opción Allow AAA Override esté habilitado (Enable) y que la opción NAC State ese en None

CONFIGURACIÓN PLATAFORMA SMARTWIFI

Para realizar la configuración de los dispositivos en la plataforma de SMARTWIFI recuerde realizar los siguientes pasos:

• Ingrese a la siguiente  URL : https://datawifi.zohodesk.com/portal/es/kb/articles/gesti%C3%B3n-dispositivos-portal-cautivo-25-3-2020 Seleccione cisco aironet

• Recuerde asignar el dispositivo creado a la zona, dentro de la plataforma de SMARTWIFI, para lo cual encontrara el paso a paso en la siguiente URL https://datawifi.zohodesk.com/portal/es/kb/articles/gesti%C3%B3n-de-zonas-wifi-portal-cautivo
