CISCO AIRONET CONTROLLER 9800

CISCO AIRONET CONTROLLER 9800



REQUISITOS PREVIOS

Solicite al correo manuales@datawifi.co  los siguientes datos:



      Server address

      Key

      Auth port

      Acc port

 con la información de la red para este caso:  "Infraestructura: Controlador Cisco Aironet 9800"

CONFIGURACION EQUIPO

Para dar inicio a la configuración, verifique que tiene todos los datos que se indican en el capitulo “REQUISITOS PREVIOS ”

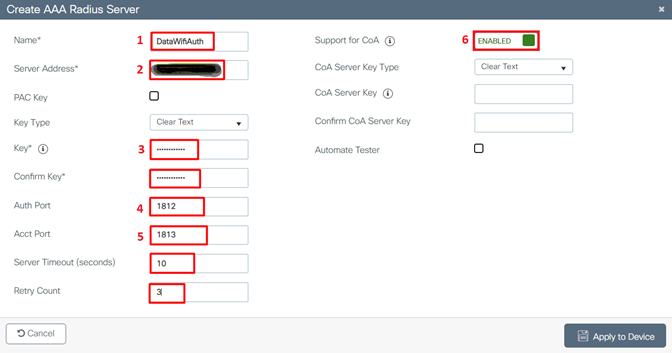

1.     Crear servidores RADIUS Autentication y Accounting

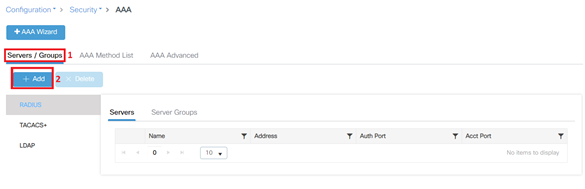

Dirigirse a Configuratión>Segurity>AAA>Servers/groups y agregar nuevo en  >+Add







Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

Name:

Elija el nombre de su preferencia

2

Server address:

**

3

Key:

**

4

Auth port:

**

5

Acc port:

**

6

Support for CoA:

enable

**Dato recibido desde el correo “manuales@datawifi.co”

2.    Crear lista de métodos AAA de autenticación

Dirigirse a Configuration>security>AAA>AAA Method list>Add





Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

Method list Name:

RadAuthList

2

Type:

login

3

Group Type:

Group

Asignar el servidor creado en el paso anterior

3.  Crear lista de métodos AAA de autorización

 Asignar el servidor radius creado anteriormente

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

Method List Name:

AuthoData

2

Type:

Network

3

Group Type:

group

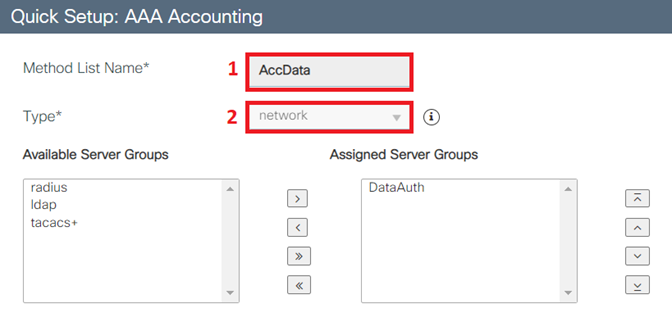

4.     Crear lista de métodos AAA de conteo, Asignar el servidor Radius creado anteriormente


Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

Method List Name:

AccData

2

Type:

Network

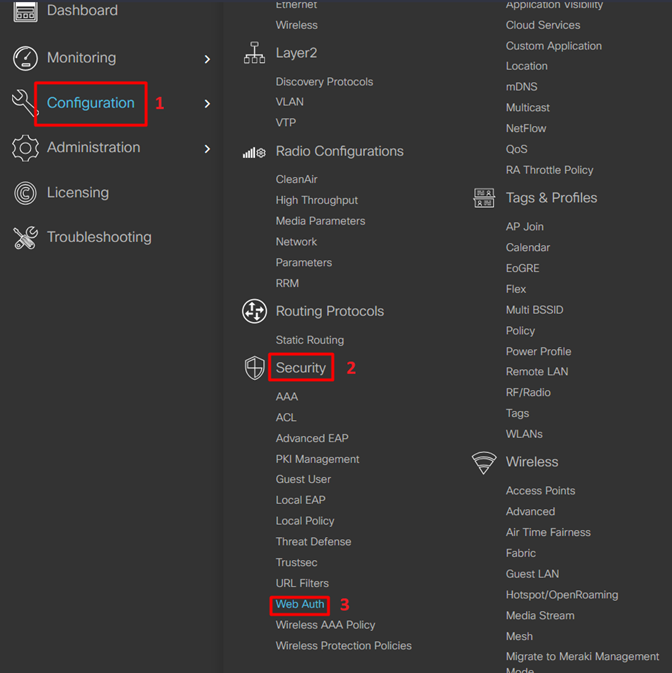

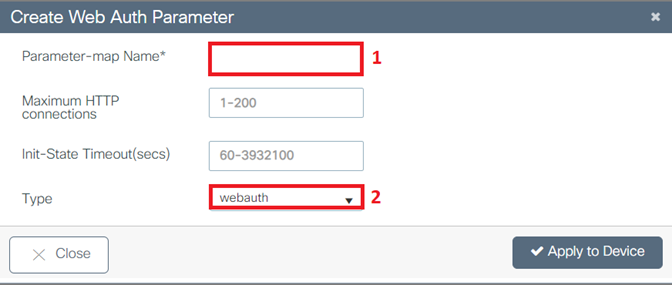

5. Dirigirse a la sección de Configuration>Segurity>Web Auth y crear un nuevo parámetro





Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

Parameter-map Name:

DataWebAuth

2

Type:

webauth

 Guarde los cambios

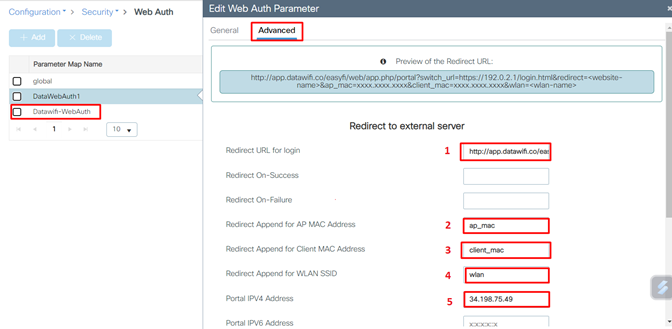

6. Abra el parámetro generado en el paso anterior para editar la sección de avanzado.



Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

Redirect URL for login:

http://app.datawifi.co/easyfi/web/app.php/portal

2

Redirect Append for AP MAC Address:

ap_mac

3

Redirect Append for Client MAC Address:

client_mac

4

Redirect Append for WLAN SSID:

wlan

5

Portal IPV4 Address:

34.198.75.49 (En este punto se genera automáticamente una ACL)

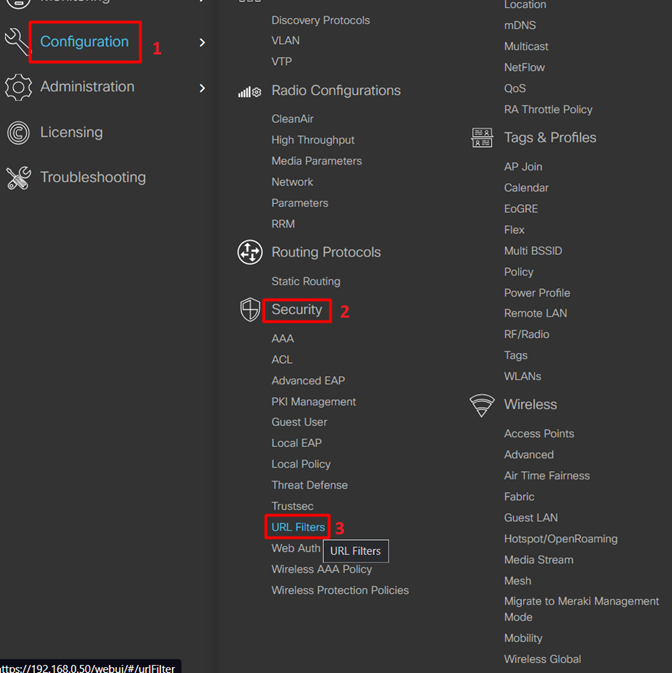

7.  Cree una política de Filtrado de URL previa autenticación dirigiéndose a 1.    Configuratión>Segurity> URL Filters.






Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

List Name:

DataURLFilter

2

Type:

PRE-AUTH

3

Action:

PERMIT

4

URL:

**

**URL: De la siguiente tabla, use los dominios más ajustados posibles a sus necesidades, evite al máximo el uso de dominios que no son estrictamente necesarios para el despliegue y funcionamiento de su portal.

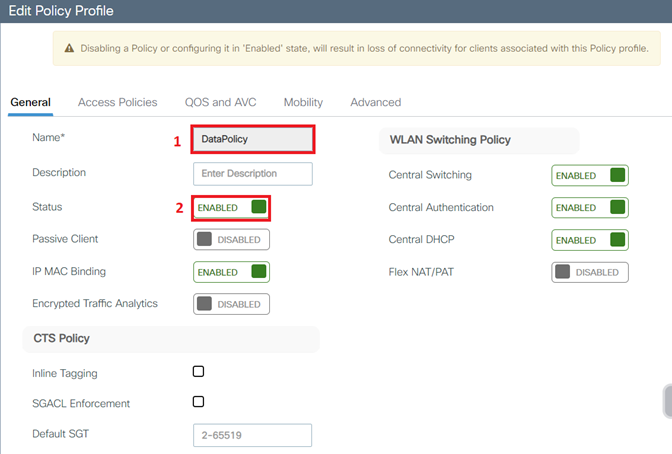

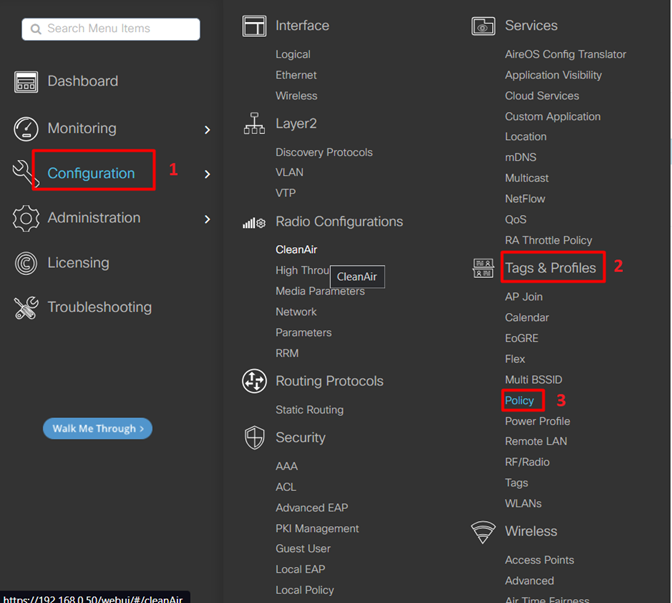

8.  Dirigirse a Configuratión>tags & profiles> policy y agregar una nueva política






Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

Name:

Data Policy

2

Status:

enable

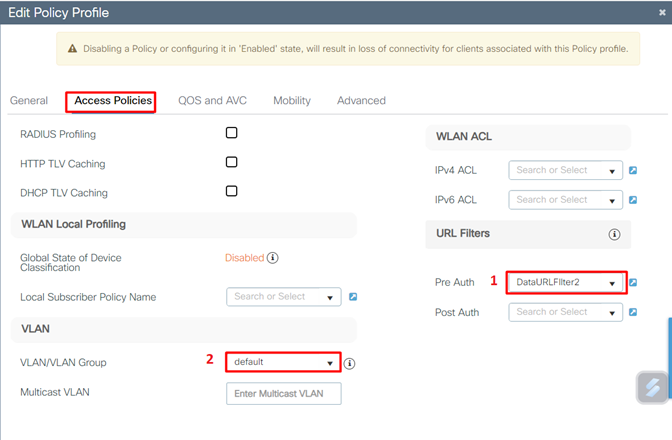

9.  Pasar a la sección de políticas de acceso.



Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.



ITEM

CAMPO

VALOR

1

Pre Auth:

Seleccionar la política creada “DataURLFilter”

2

Vlan/Vlan Group:

Seleccionar las vlan creadas para el trabajo de los SSID

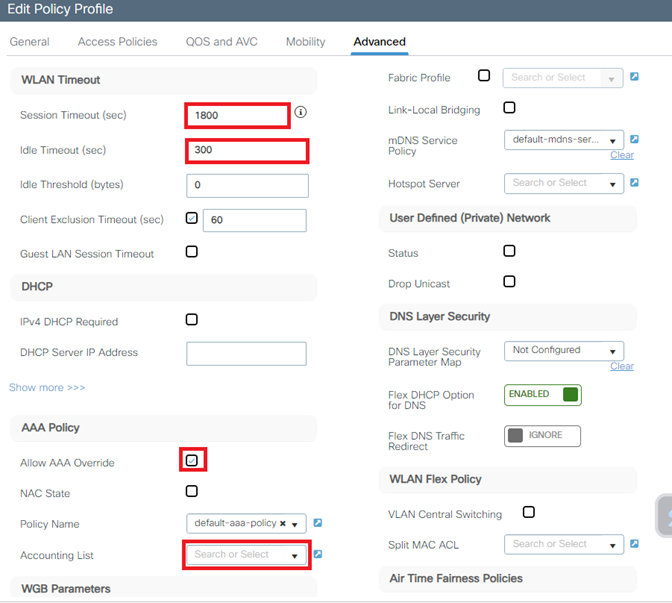

10.  Dirigirse a la sección avanzada



 Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

Sesión Timeout:

Establecer tiempo de sesión deseado

2

Idle Timeout:

establecer tiempo de inactividad deseado

3

Allow AAA Overview:

Habilitar

4

Accouting List:

Seleccionar lista de conteo creada DataAcc

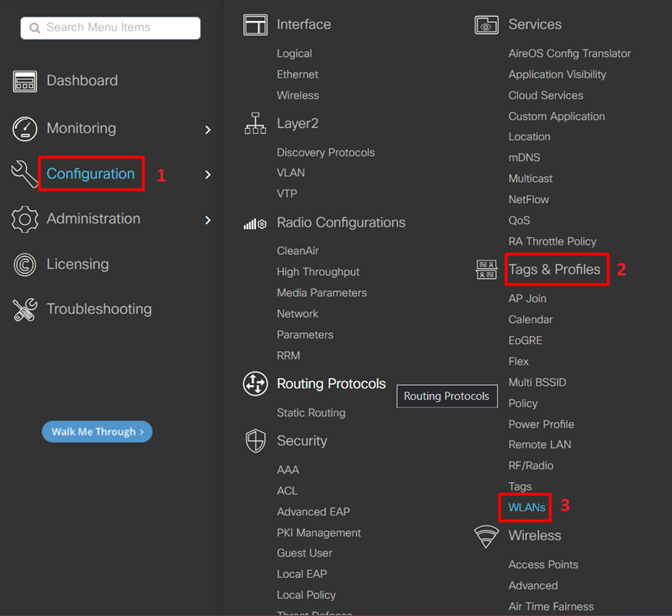

11.  Crear el SSID a difundir en Configuratión>tags & profiles> WLANs




12. Agregar el SSID



Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.



ITEM

CAMPO

VALOR

1

SSID:

Nombre de la red Wifi

2

Status:

enable

3

Broadcast SSID:

enable

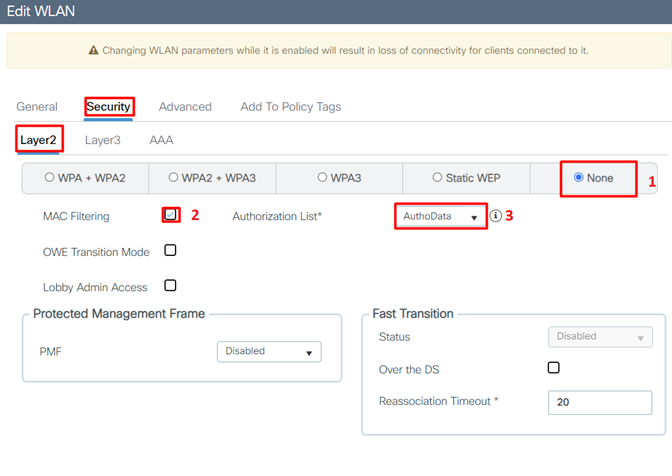

13.  Dirigirse a la sección de seguridad capa 2.



Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.



ITEM

CAMPO

VALOR

1

Autenticación:

None

2

Mac filtering:

enable

3

Authorization list:

seleccionar la lista creada “AuthoData”

14.  Seleccionar Capa 3


Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.



ITEM

CAMPO

VALOR

1

Web Policy:

enable

2

Web Auth Parameter Map:

Seleccionar el parámetro creado anteriormente “DataWebAuth”

3

Authenticacion List:

Seleccionar la lista de autenticación creada “RadAuthList”

4

Preauthentication ACL IPv4:

Seleccionar la lista creada automáticamente WA-sec-34.198.75.49

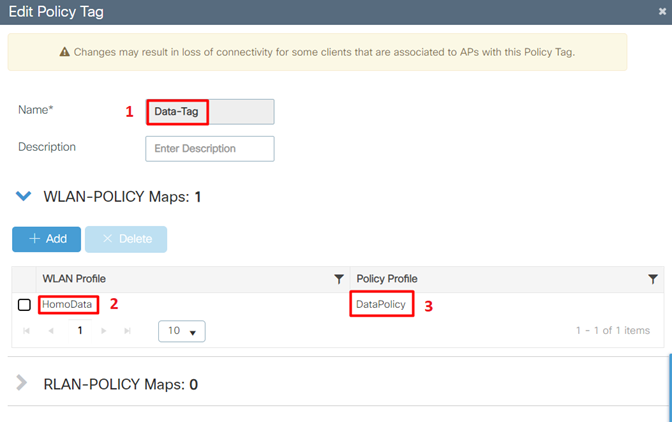

15.  Cree una nueva etiqueta en Configuratión>Tags & profiles>Tags



  16. Asociar el SSID y la política creada



Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.



ITEM

CAMPO

VALOR

1

Name:

TAG deseado

2

Wlan Profile:

SSID Creado

3

Policy Profile:

El creado anteriormente “DataPolicy”

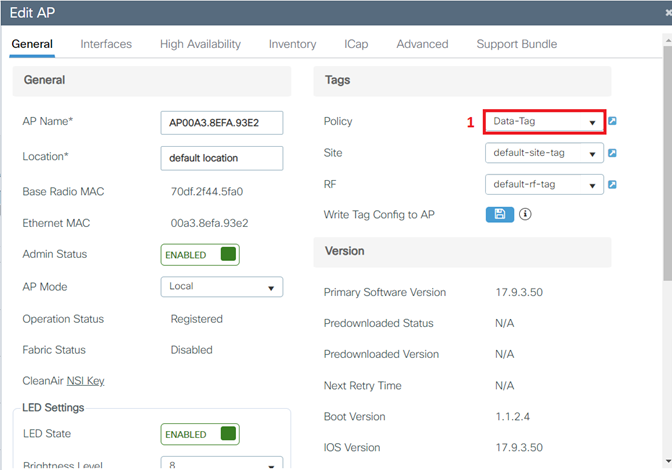

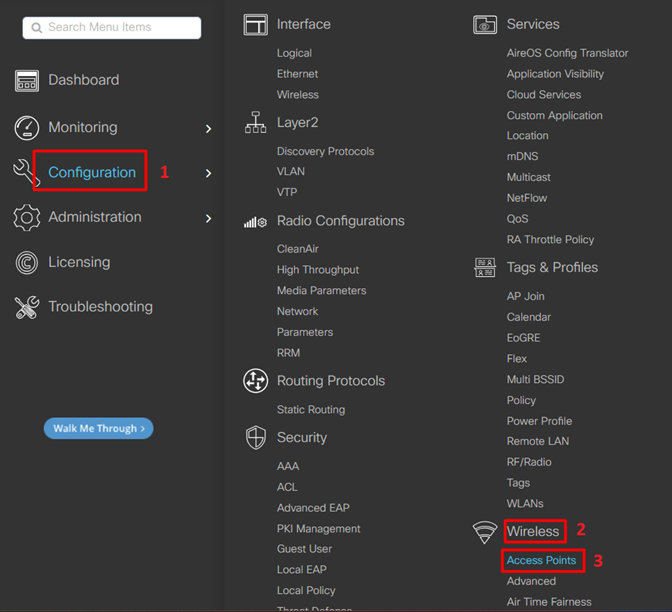

17.  Proceda a configurar los AP deseados en  Configuratión>Wireless> Access points



Seleccione el AP deseado y configure la política con el TAG generado anteriormente
Policy: Creado en el paso anterior “Data-Tag”



CONFIGURACION PLATAFORMA SMARTWIFI

Para realizar la configuración de los dispositivos en la plataforma de SMARTWIFI recuerde realizar los siguientes pasos:

 Recuerde asignar el dispositivo creado a la zona, dentro de la plataforma de SMARTWIFI, para lo cual encontrara el paso a paso en la siguiente URL https://datawifi.zohodesk.com/portal/es/kb/articles/gesti%C3%B3n-de-zonas-wifi-portal-cautivo


FUNCIONALIDADES Y COMPATIBILIDAD

MARCA

REFERENCIA

ALTA DENSIDAD

RADIUS

CONTROL DE TIEMPO DE NAVEGACIÓN

CONTROL DE BW

MAC AUTH

SMS DE PROXIMIDAD

CISCO AIRONET



9800



SI



SI



SI



SI



SI



NO

AREAS DE APOYO

   Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PE y/o comercial asignado al proyecto, ó también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo support@datawifi.zohosupport.com o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

 si tiene alguna duda de cual es el PE ó el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.


Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
