RUCKUS VSmartzone V5.X

RUCKUS VSmartzone V5.X



NOTA: Para la configuración de este equipo debe tener presente que se debe solicitar la información respectiva al correo manuales@datawifi.co indicando la marca y modelo.

1. CONFIGURACIÓN DEL HOTSPOT


En la parte derecha de la interfaz de la ir a:

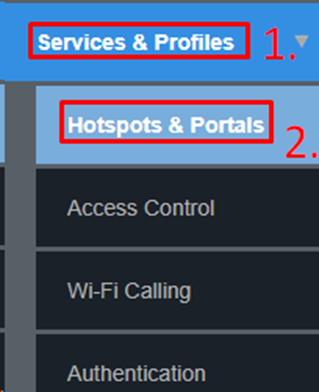

1. Opción Services & Profiles
2. Hotspots & Portals

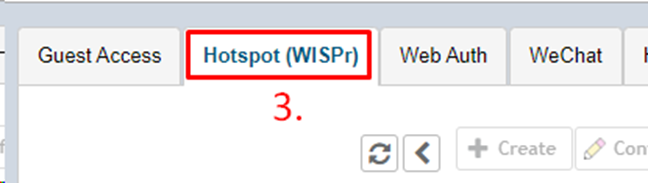

3. Ir a la pestaña Hotspot (WISPr)





4. Seleccionar el Dominio y la zona a la cual se va a configurar.

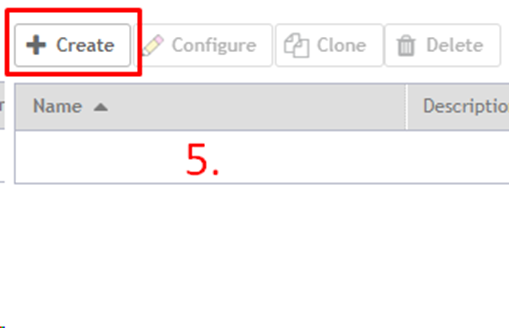

5. Dar clic en el botón “+ Create”



6. Ingresar un nombre y una descripción para la configuración del Hotspot.
7. Seleccionar Logon URL: External
8. Agregar la URL para el respectivo despliegue del portal cautivo: http://cdn.datawifi.co/app.html
9. Seleccionar el formato de MAC en minusculas y sin separadores.
10. Seleccionar la opción “Redirect to the following URL”.
11. Agregar la URL de redirección una vez el usuario esté autenticado: http://app.datawifi.co/easyfi/web/app.php/redireccion_unificado
12.  Habilitar la opción HTTPS Redirect
13. Configurar el tiempo de sesión en la controladora y el periodo de gracia del usuario una vez autenticado el usuario.

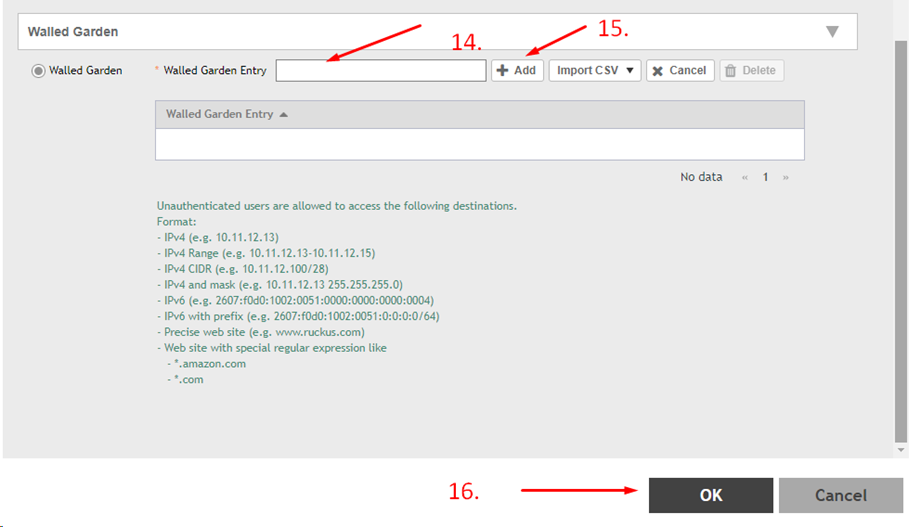

14. Agregar el Walled Garden necesario para el despliegue del portal cautivo.
15. Dar clic en el Botón “+Add”



16. Dar clic en el botón OK



2. Creación de Servidor de Autenticación.


17. Dar clic en  Services & Profiles.
18. Luego ir a Authentication

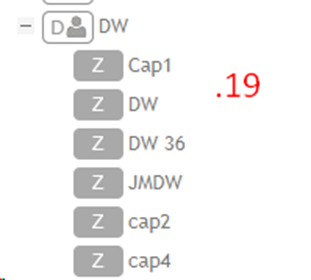

19 Seleccionar el Dominio y la Zona en donde se está realizando la configuración.





20. Para crear el servidor de autenticación, dar clic en “+ Create”.

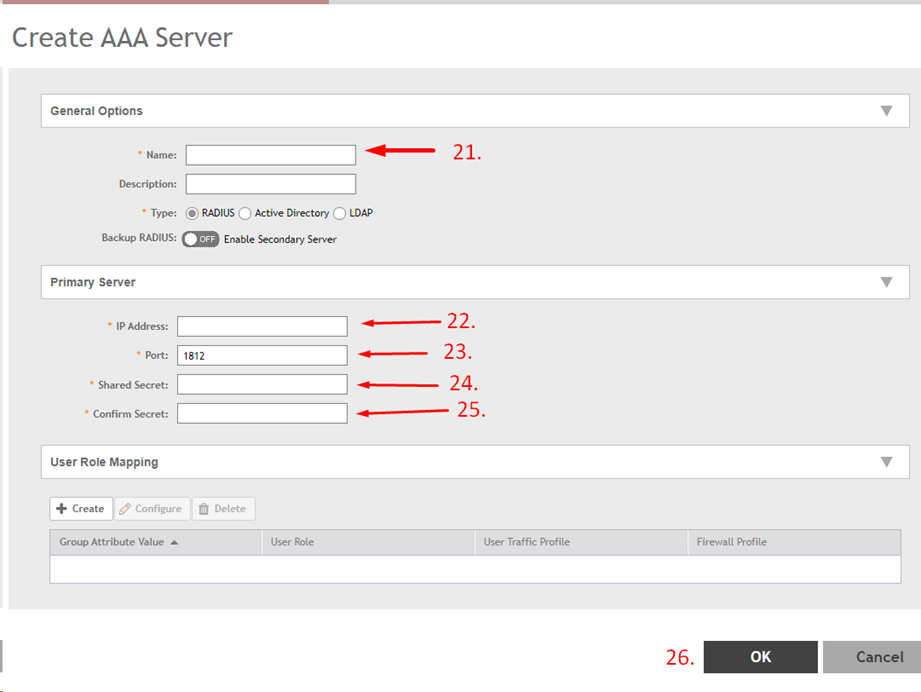

21. Agregar un nombre y Tipo de autenticación en este caso RADIUS.
22. Agregar la dirección IP del servidor RADIUS solicitar al correo electronico  manuales@datawifi.co.
23. Dejar el puerto de autenticación 1812.
24. Ingresar el Secret del servidor RADIUS solicitar al correo electronico  manuales@datawifi.co.
25. Confirmar el secret.
26. Dar Clic en el Botón “OK”.


3. Configuración de Servidor de Conteo.


27. Dentro de la misma opción de “Services & Profiles” ir a la pestaña “Accounting”



28. Seleccionar el Dominio y la Zona en donde se está configurando el Hotspot.

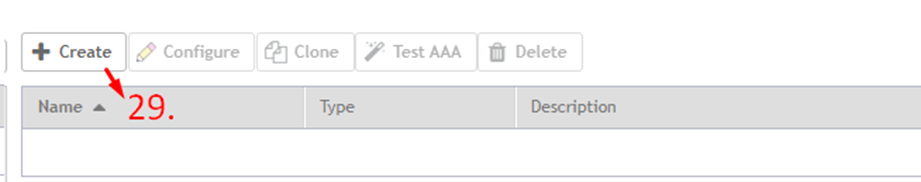

 29. Dar clic en el Botón “+ Create”




30. Ingresar un nombre y una descripción para la creación del servidor de conteo.
31. Agregar la dirección IP del servidor RADIUS solicitar al correo electrónico manuales@datawifi.co.
32. Ingresar el Secret del servidor RADIUS solicitar al correo electrónico manuales@datawifi.co.
33. Confirmar el secret.
34. Dar Clic en el Botón “OK”.

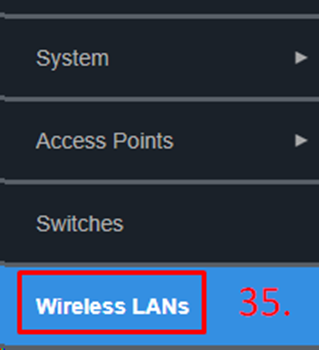

35. Ir a la opción  Wireless LANs para agregar los parámetros anteriormente configurados al nuevo SSID.

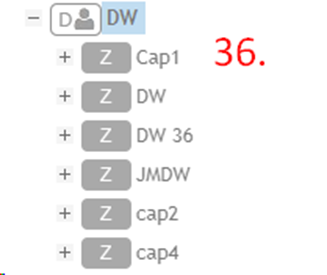

36. Seleccionar el Dominio y la Zona donde se va a configurar el SSID.


37. Dar clic en “+ Create” para agregar el nuevo SSID.


38. Agregar un nombre para el SSID.
39. Agregar el SSID.
40. Seleccionar en Authentication Type “Hotspot (WISPr) y Method “Open”.
41. Seleccionar en Encryption Type “none”.


42. Seleccionar el Hotspot Creado anteriormente.
43. Desactivar el Bypass CNA.
44. Dejar la Opción  Authentication Service “Use the controller as proxy” en “Off”.
45. Seleccionar el servidor de autenticación previamente generado.
46. Dejar la Opción Accounting Service  “Use the controller as proxy” en “Off”
47. Seleccionar el Servidor de conteo previamente generado.
48. En la Opción NAS ID  seleccionar “AP MAC”
49. el Demilitador "Colon".
50.  En la opción  Called station ID seleccionar "AP MAC"

Luego dar clic en el Botón "OK".
