MANUAL DE CONFIGURACIÓN – RUIJIE EG CLOUD

MANUAL DE CONFIGURACIÓN – RUIJIE EG CLOUD

MANUAL DE CONFIGURACIÓN – RUIJIE EG CLOUD

REQUISITOS PREVIOS

Solicite al correo manuales@datawifi.co  los siguientes datos:

Radius Server 1

Radius Server 2

      Radius Secret

 Con la información de la red para este caso:  "Infraestructura: RUIJIE EG CLOUD"

PROCESO DE CONFIGURACIÓN

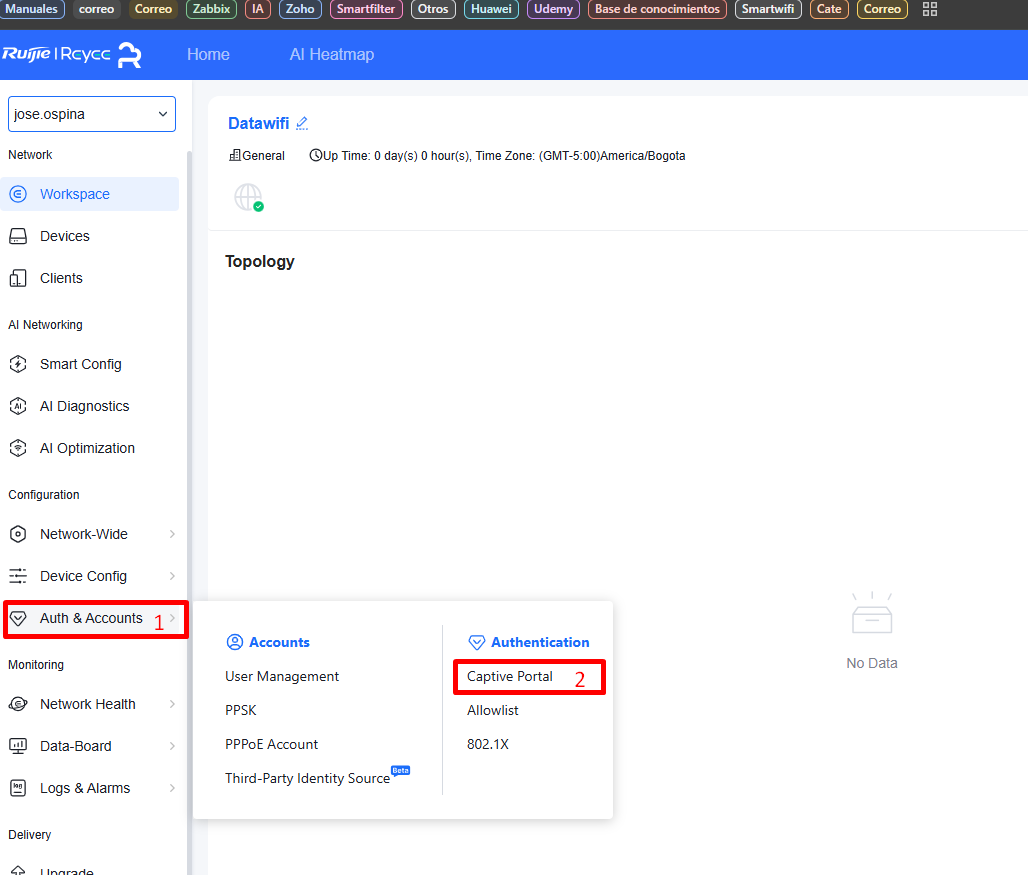

1. ACCESO A CAPTIVE PORTAL

En este paso se accede al menú de autenticación dentro de Ruijie EG Cloud para iniciar la configuración del portal cautivo.

Ítem

Acción

Descripción

1

Abrir Auth & Accounts

En el menú izquierdo hacer clic en Auth & Accounts

2

Abrir Captive Portal

Seleccionar el submenú Captive Portal

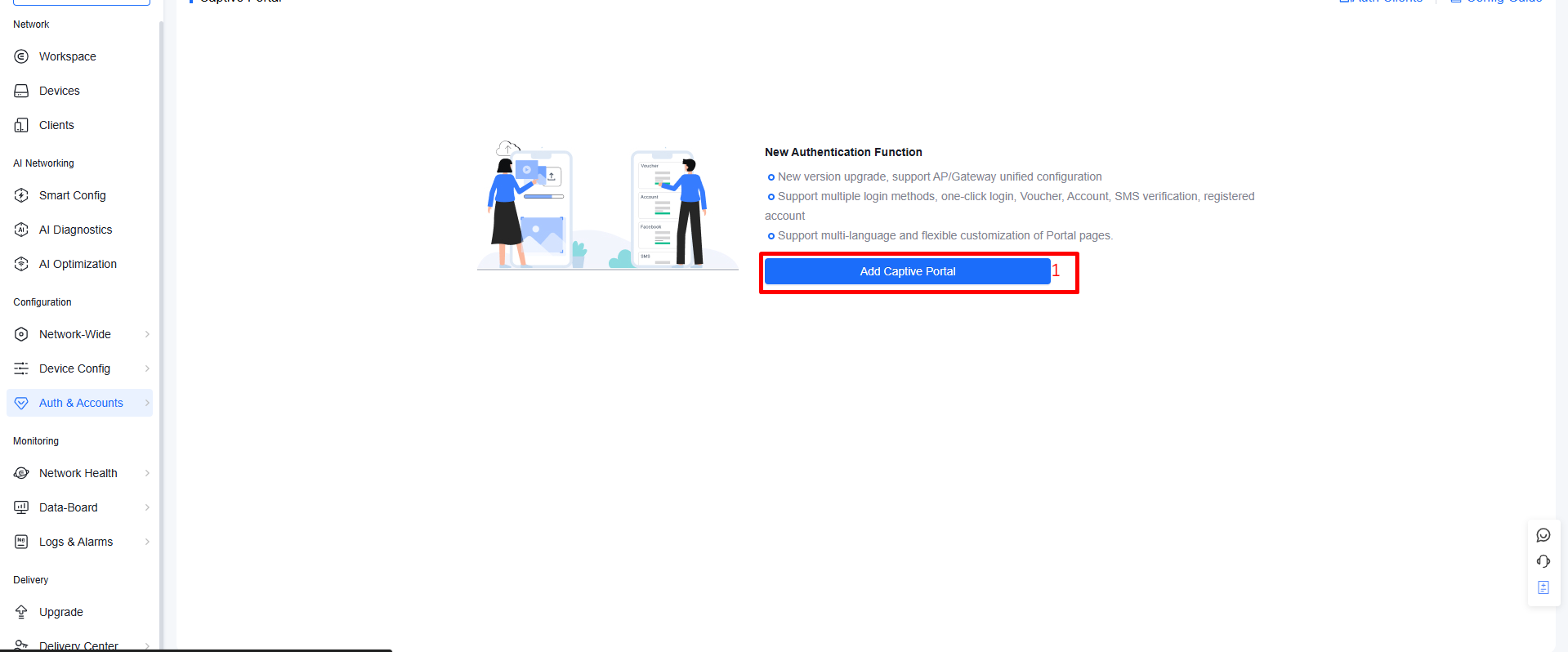

2. CREACIÓN DE CAPTIVE PORTAL

En este paso se inicia la creación de una nueva política de portal cautivo.

Ítem

Acción

Descripción

1

Crear portal

Hacer clic en Add Captive Portal

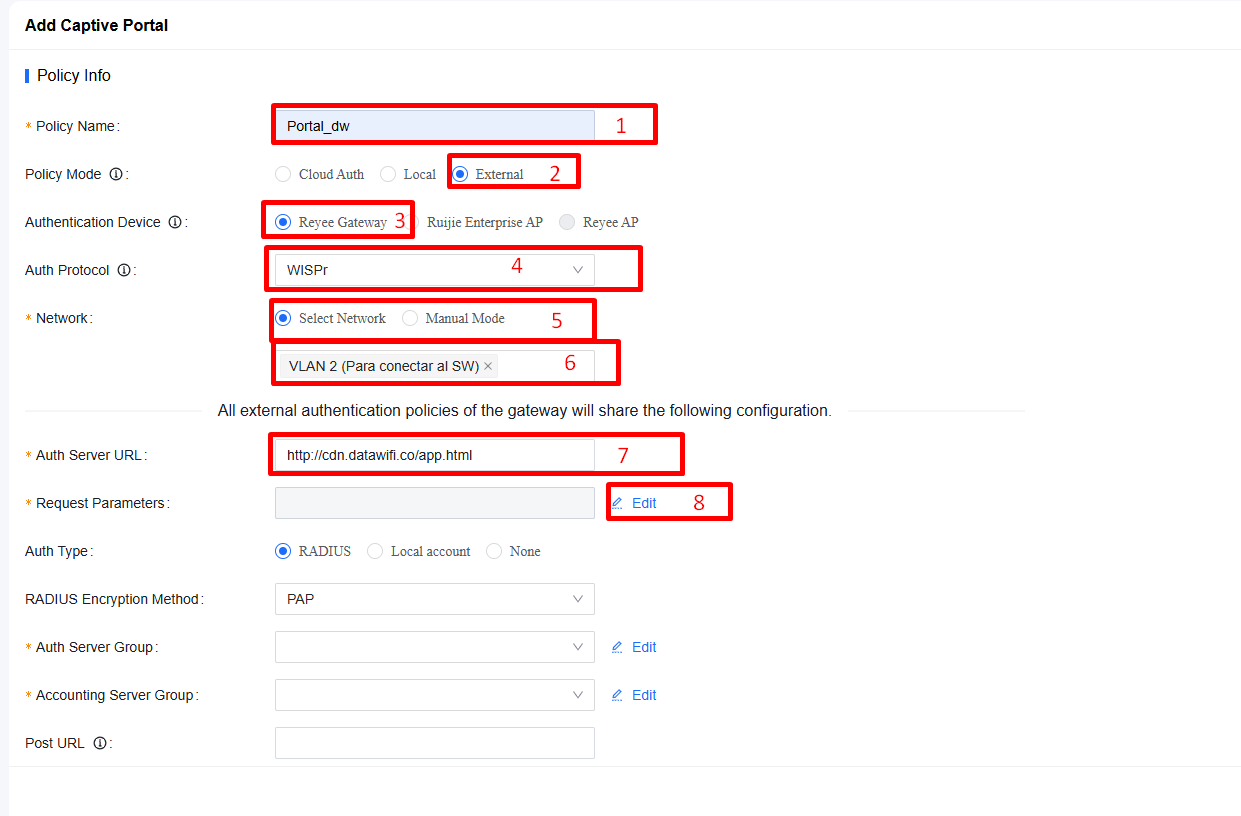

3. CONFIGURACIÓN DEL PORTAL

En este paso se definen los parámetros principales del portal cautivo.

Ítem

Acción

Descripción

1

Policy Name

Escribir el nombre del portal ej Portal_dw

2

Policy Mode

Seleccionar External

3

Authentication Device

Seleccionar Reyee Gateway

4

Auth Protocol

Seleccionar WISPr

5

Network

Seleccionar Select Network o Manual Mode

6

Configurar red

Seleccionar o escribir segmento de red

7

Auth Server URL

Escribir http://cdn.datawifi.co/app.html

8

Request Parameters

Dar clic en Edit

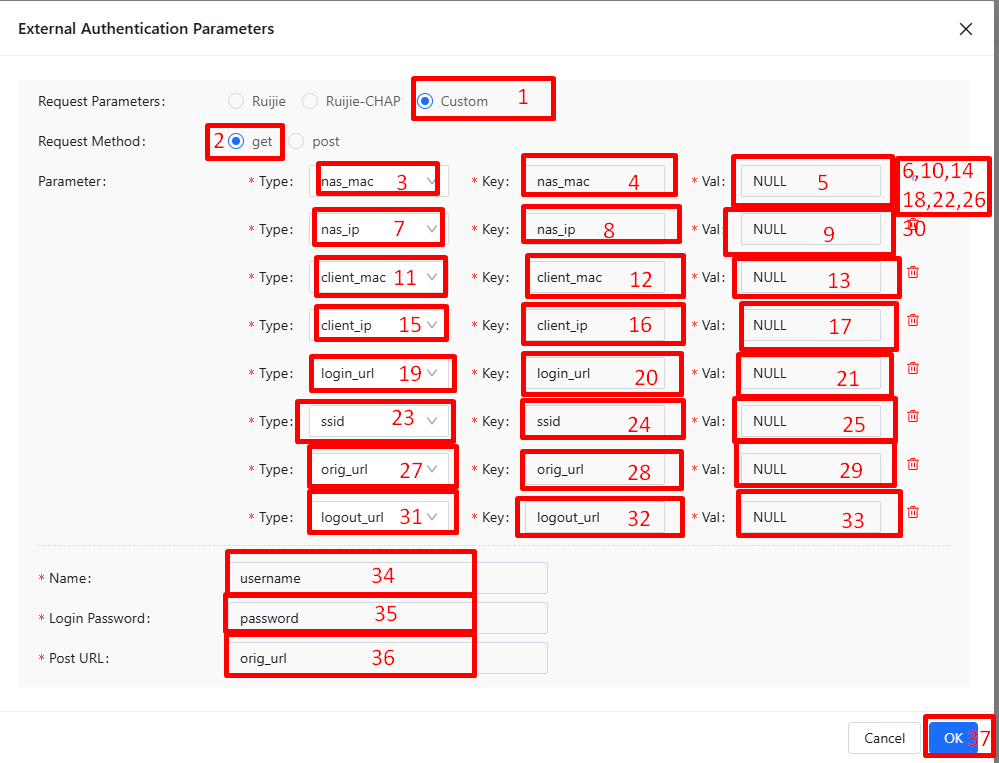

4. CONFIGURACIÓN DE REQUEST PARAMETERS

En este paso se configuran los parámetros enviados al portal externo.

Ítem

Acción

Descripción

1

Request Parameters

Seleccionar Custom

2

Request Method

Seleccionar GET

3

Request Parameters

Seleccionar nas_mac

4

Key

Escribir nas_mac

5

Val

Escribir NULL

6

Agregar parámetro

Hacer clic en +

7

Parameter Type

Seleccionar nas_ip

8

Key

Escribir nas_ip

9

Val

Escribir NULL

10

Agregar parámetro

Hacer clic en +

11

Parameter Type

Seleccionar client_mac

12

Key

Escribir client_mac

13

Val

Escribir NULL

14

Agregar parámetro

Hacer clic en +

15

Parameter Type

Seleccionar client_ip

16

Key

Escribir client_ip

17

Val

Escribir NULL

18

Agregar parámetro

Hacer clic en +

19

Parameter Type

Seleccionar login_url

20

Key

Escribir login_url

21

Val

Escribir NULL

22

Agregar parámetro

Hacer clic en +

23

Parameter Type

Seleccionar ssid

24

Key

Escribir ssid

25

Val

Escribir NULL

26

Agregar parámetro

Hacer clic en +

27

Parameter Type

Seleccionar orig_url

28

Key

Escribir orig_url

29

Val

Escribir NULL

30

Agregar parámetro

Hacer clic en +

31

Parameter Type

Seleccionar logout_url

32

Key

Escribir logout_url

33

Val

Escribir NULL

34

Name

Escribir username

35

Login Password

Escribir password

36

Post URL

Escribir orig_url

37

Guardar configuración

Dar clic en OK

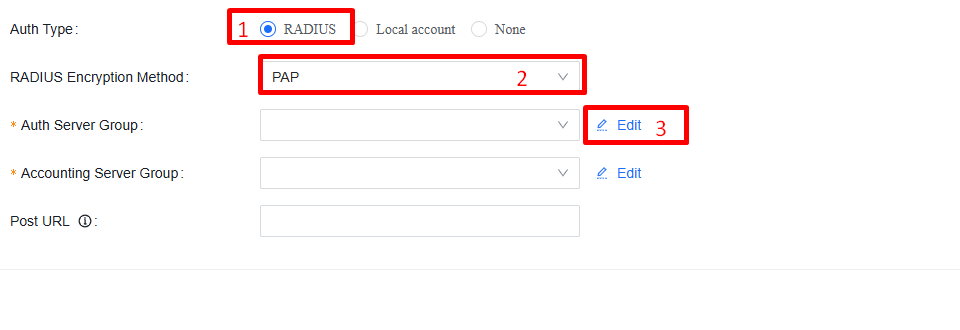

5. TIPO DE AUTENTICACIÓN

En este paso se define el método de autenticación mediante RADIUS.

Ítem

Acción

Descripción

1

Auth Type

Seleccionar RADIUS

2

RADIUS Encryption Method

Seleccionar PAP

3

Confirmar método

Hacer clic en PAP

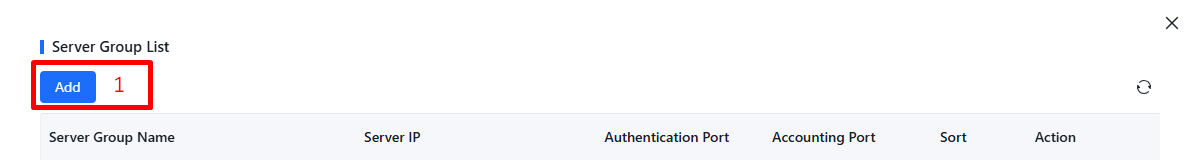

6. CREAR SERVIDOR RADIUS

En este paso se inicia la creación del servidor RADIUS.

Ítem

Acción

Descripción

1

Crear servidor

Hacer clic en Add

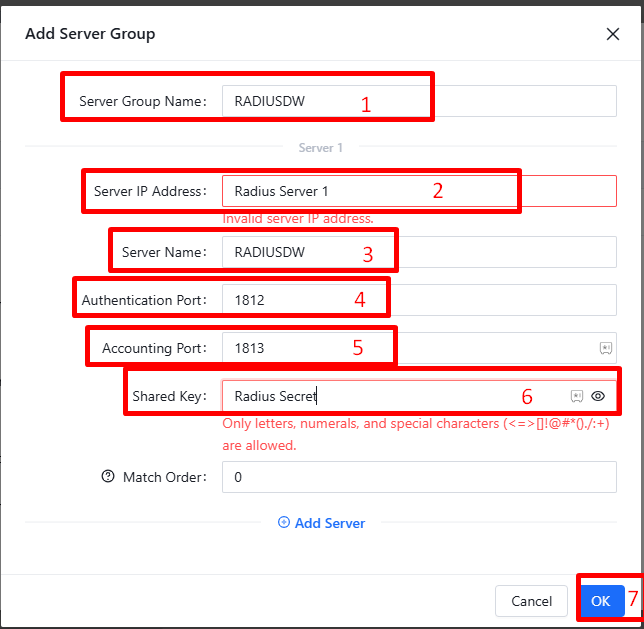

7. CONFIGURACIÓN DEL SERVIDOR RADIUS

En este paso se configuran los parámetros del servidor RADIUS.

Ítem

Acción

Descripción

1

Server Group Name

Escribir el nombre ej RADIUSDW

2

Server IP Address

Escribir IP del servidor RADIUS

3

Server Name

Escribir el nombre ej RADIUSDW

4

Authentication Port

1812

5

Accounting Port

1813

6

Shared Key

Escribir Radius Secret

**Dato recibido desde el correo manuales@datawifi.co

8. ASOCIACIÓN DEL RADIUS

En este paso se valida y selecciona el servidor RADIUS creado.

Ítem

Acción

Descripción

1

Validar servidor

Confirmar creación de RADIUSDW

2

Seleccionar Server Group

Seleccionar el servidor creado

3

Guardar

Click en Save

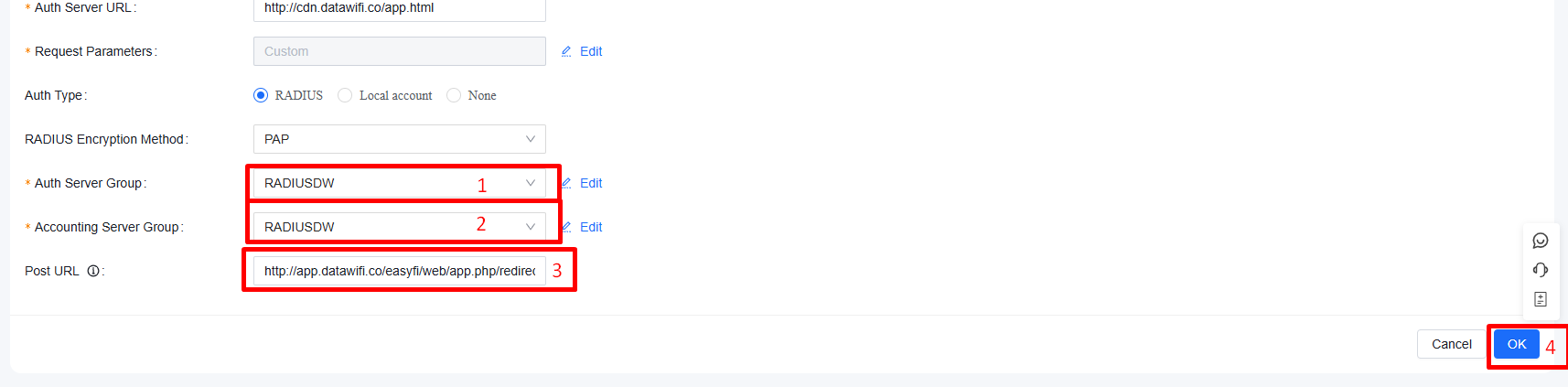

9. CONFIGURACIÓN DE REDIRECCIÓN

En este paso se vincula el servidor RADIUS y la URL de redirección.

Ítem

Acción

Descripción

1

Auth Server Group

Seleccionar RADIUSDW

2

Accounting Server Group

Seleccionar RADIUSDW

3

Post URL

http://app.datawifi.co/easyfi/web/app.php/redireccion_unificado

4

Guardar

Click en OK

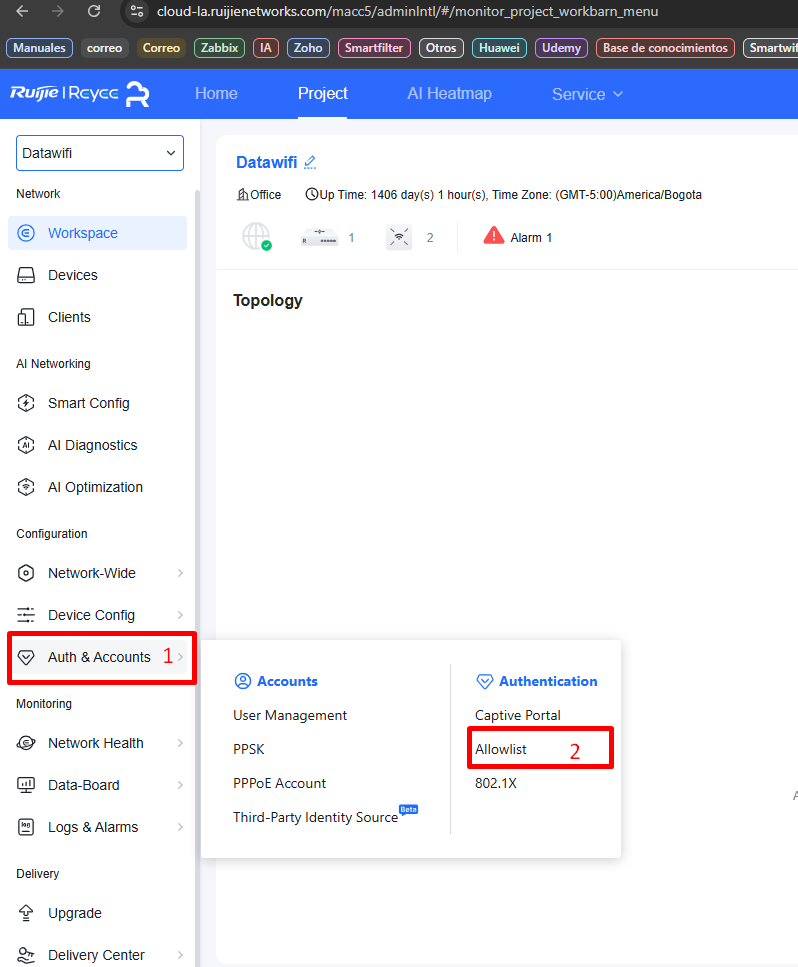

10. ACCESO A ALLOWLIST

En este paso se accede a la configuración de Allowlist para dominios permitidos.

Ítem

Acción

Descripción

1

Abrir Auth & Accounts

Ir al menú Auth & Accounts

2

Abrir Allowlist

Seleccionar Allowlist

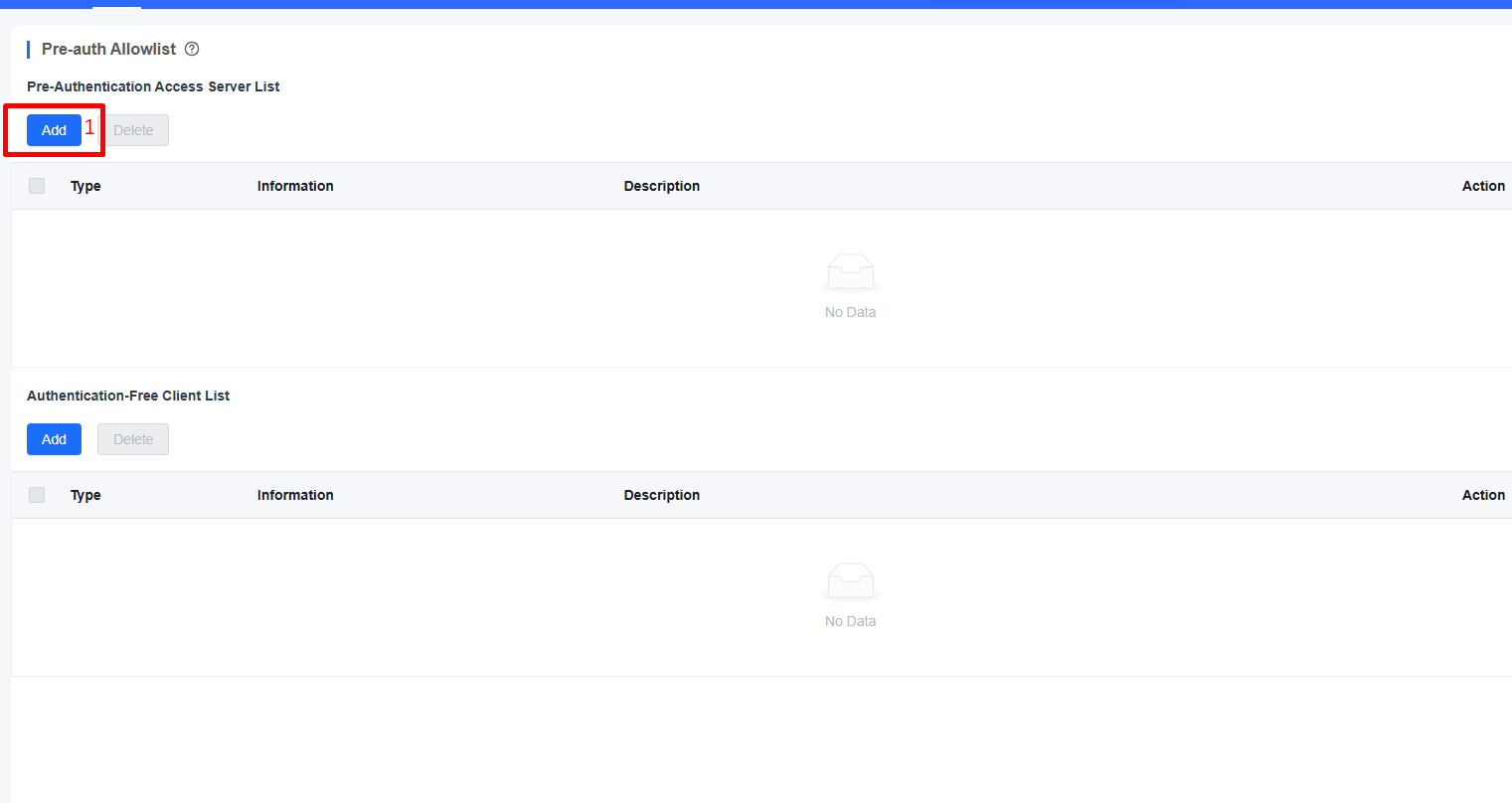

11. AGREGAR SERVIDORES PRE-AUTENTICACIÓN

En este paso se agregan servidores accesibles antes de autenticación.

Ítem

Acción

Descripción

1

Agregar servidor

Click en Add en Pre‑Authentication Access Server List

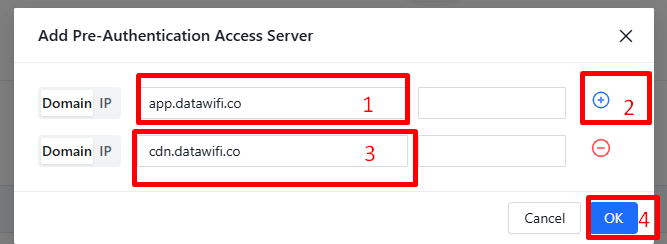

12. CONFIGURACIÓN WALLED GARDEN

En este paso se agregan dominios permitidos antes del portal.

Ítem

Acción

Descripción

1

Dominio

Escribir cdn.datawifi.co

2

Agregar

Click en +

3

Dominio

Escribir app.datawifi.co

4

Guardar

Click en OK

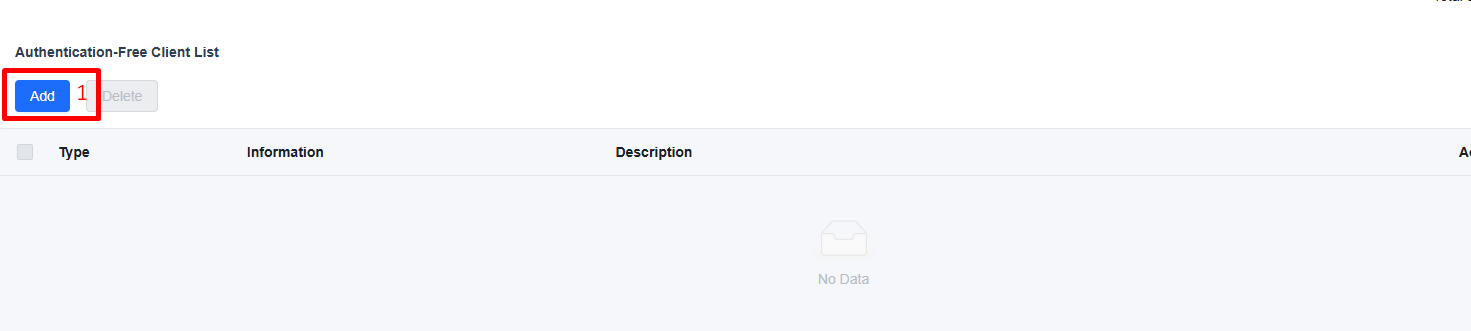

13. CLIENTES SIN AUTENTICACIÓN

En este paso se agregan dispositivos permitidos sin autenticación.

Ítem

Acción

Descripción

1

Authentication-Free Client List

Click en Add

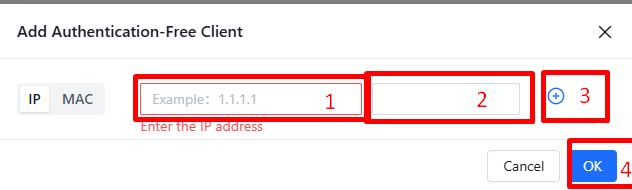

14. CONFIGURACIÓN DE APS PERMITIDOS

En este paso se agregan los Access Points permitidos.

Ítem

Acción

Descripción

1

IP

Escribir IP del AP

2

MAC

Escribir MAC del AP

3

Agregar más APs

Click en + si hay más AP`s

4

Guardar

Click en OK

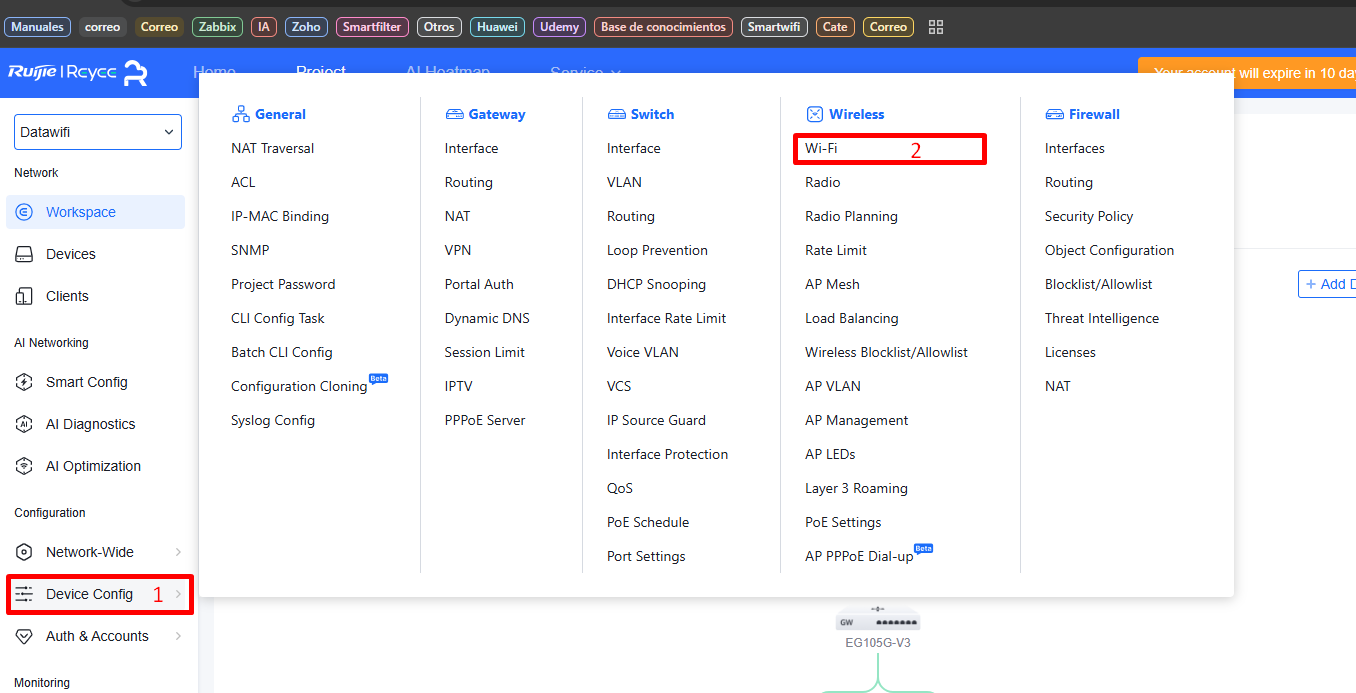

15. ACCESO A CONFIGURACIÓN WIFI

En este paso se accede a la configuración de redes WiFi.

Ítem

Acción

Descripción

1

Device Config

Seleccionar Device Config

2

WiFi

Seleccionar WiFi

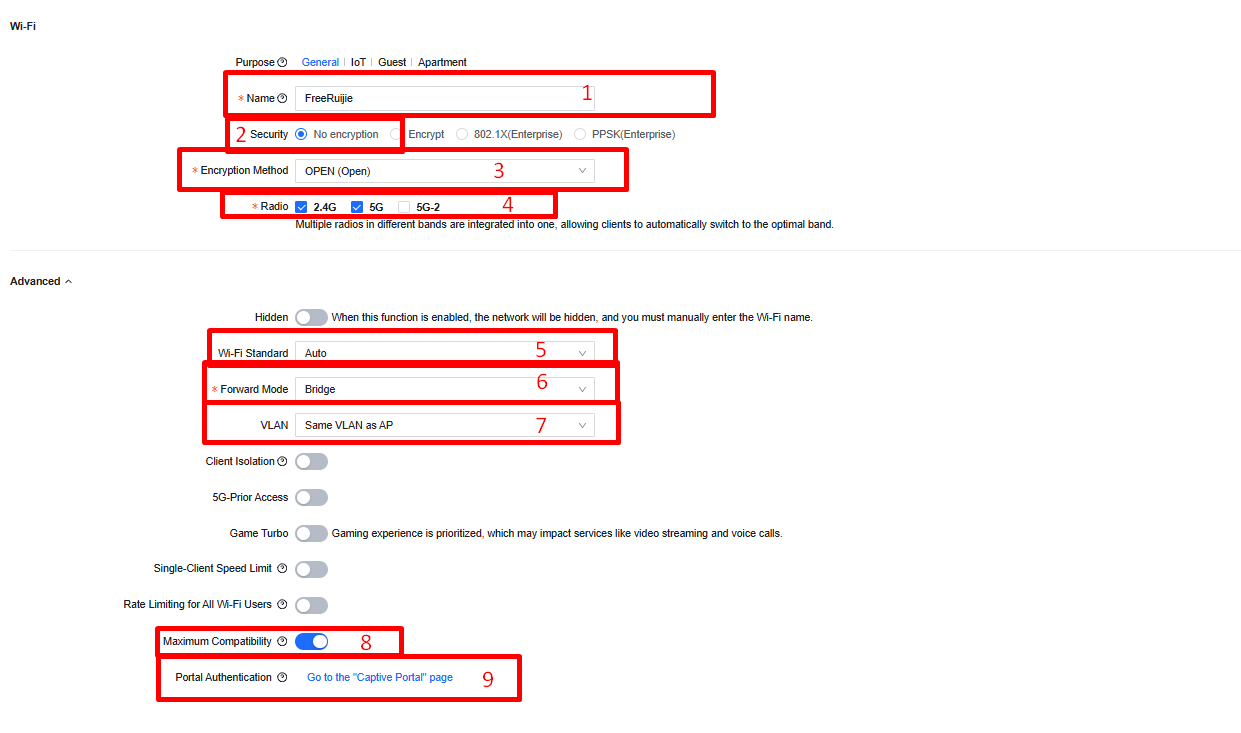

16. CONFIGURACIÓN DEL SSID

En este paso se configura la red inalámbrica que usará el portal.

Ítem

Acción

Descripción

1

Name

Escribir el nombre del SSID ej FreeRuijie

2

Security

Seleccionar No encryption

3

Encryption Method

OPEN

4

Radio

Seleccionar 2.4G / 5G / 5G-2

5

WiFi Standard

Seleccionar Auto

6

Forwarding Mode

Bridge

7

VLAN

Same VLAN as AP

8

Maximum Compatibility

Mantener activado

9

Portal Authentication

Go to Captive Portal page

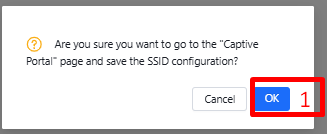

17. GUARDAR CONFIGURACIÓN WIFI

En este paso se guardan los cambios de la red inalámbrica.

Ítem

Acción

Descripción

1

Guardar

Click en OK

ÁREAS DE APOYO

  Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo ayuda@datawifi.co o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

  Si tiene alguna duda de quién es el PS y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.

Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
