MANUAL DE CONFIGURACIÓN NETMODULE



MANUAL DE CONFIGURACIÓN NETMODULE

REQUISITOS PREVIOS

Solicite al correo manuales@datawifi.co  los siguientes datos:

Radius Server 1

Radius Server 2

      Radius Secret

Con la información de la red para este caso:  "Infraestructura: NETMODULE"

PROCESO DE CONFIGURACIÓN

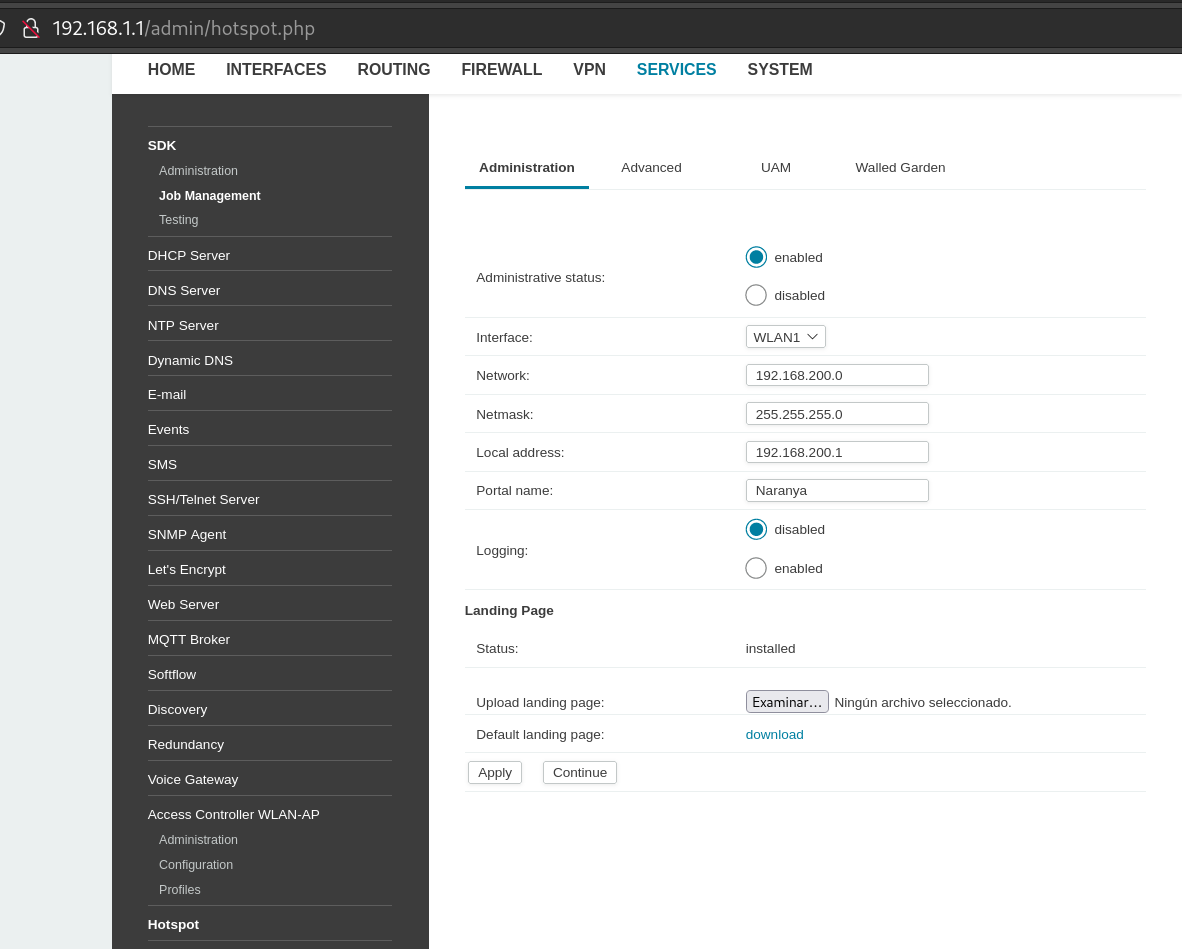

1.CONFIGURACIÓN DEL HOTSPOT

En este paso se configura el servicio de Hotspot dentro de la plataforma NetModule.

ITEM	CAMPO	VALOR
1	Ruta	Dirigirse a SERVICES > Hotspot > Administration
2	Administrative Status	Seleccionamos Enabled
3	Interface	Seleccionamos la interfaz sobre la cual se desplegará el portal, por ejemplo: WLAN1
4	Network	Validamos que el segmento de red sea el deseado, por ejemplo: 192.168.200.0
5	Netmask	Validamos que la máscara de subred sea la correcta, por ejemplo: 255.255.255.0
6	Local Address	Validamos que la puerta de enlace sea la correcta, por ejemplo: 192.168.200.1
7	Portal Name	Escribimos un nombre para identificar el portal, por ejemplo: DataWifi
8	Logging	Seleccionamos Disabled

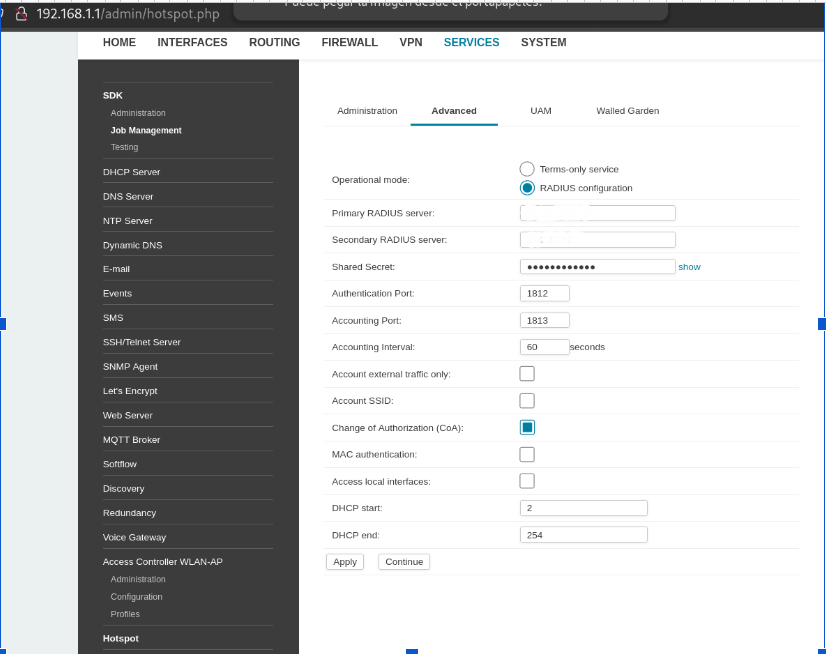

2.CONFIGURACIÓN AVANZADA DEL HOTSPOT

En este paso se configuran los parámetros avanzados del Hotspot y la integración con los servidores RADIUS.

ITEM	CAMPO	VALOR
1	Ruta	Dirigirse a SERVICES > Hotspot > Advanced
2	Operational Mode	Seleccionamos RADIUS Configuration
3	Primary RADIUS Server	Escribimos Radius Server 1
4	Secondary RADIUS Server	Escribimos Radius Server 2
5	Shared Secret	Escribimos Radius Secret
6	Authentication Port	Escribimos 1812
7	Accounting Port	Escribimos 1813
8	Accounting Interval	Escribimos 60
9	Change of Authorization (CoA)	Activamos el check
10	DHCP Start	Escribimos desde qué IP inicia el rango DHCP. Corresponde al último octeto, por ejemplo: 2
11	DHCP End	Escribimos hasta qué IP finaliza el rango DHCP. Corresponde al último octeto, por ejemplo: 254

**Dato recibido desde el correo manuales@datawifi.co

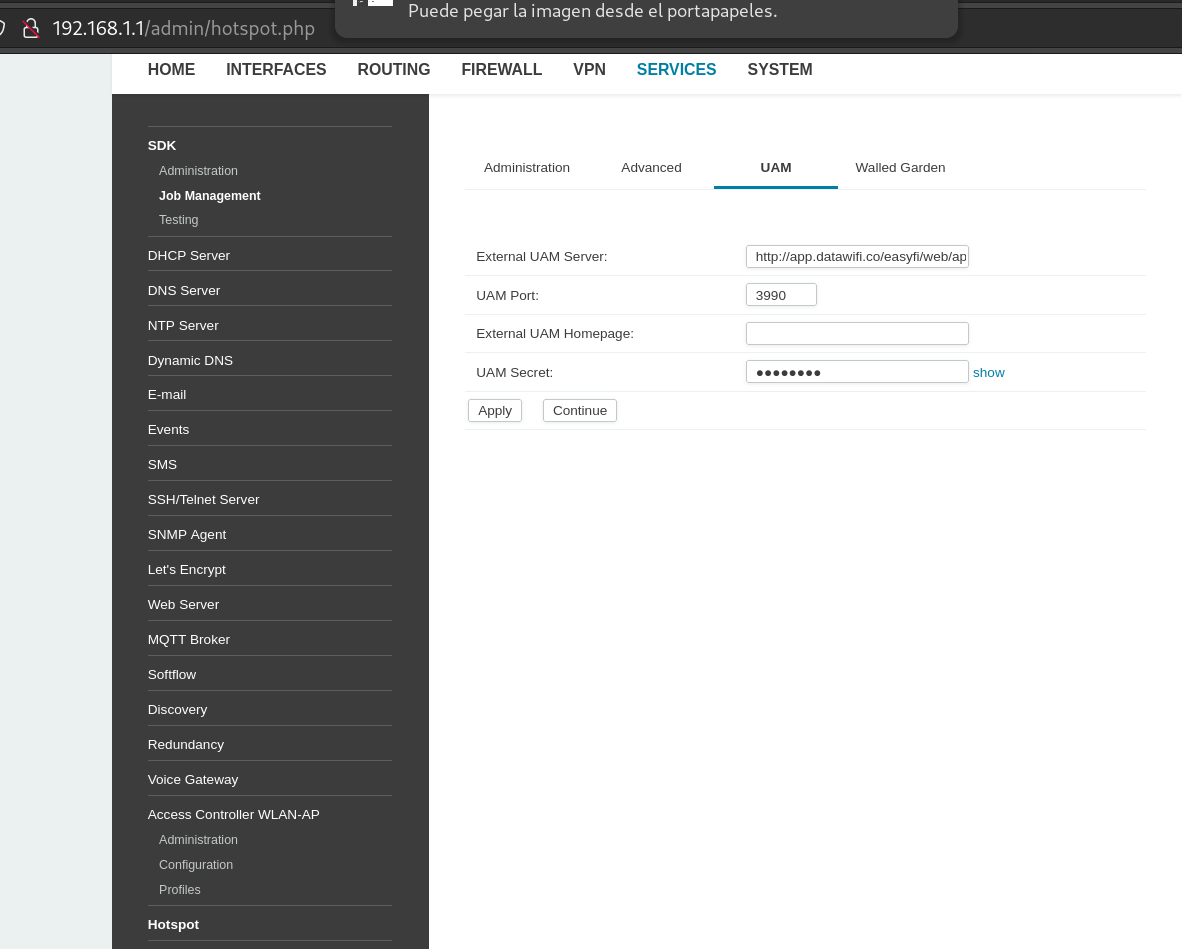

3.CONFIGURACIÓN DE UAM

En este paso se configuran los parámetros de UAM (Universal Access Method) para la integración del portal cautivo con DataWifi.

ITEM	CAMPO	VALOR
1	Ruta	Dirigirse a SERVICES > Hotspot > UAM
2	External UAM Server	Escribimos http://app.datawifi.co/easyfi/web/app.php/portal
3	UAM Port	Escribimos 3990
4	UAM Secret	Escribimos datawifi

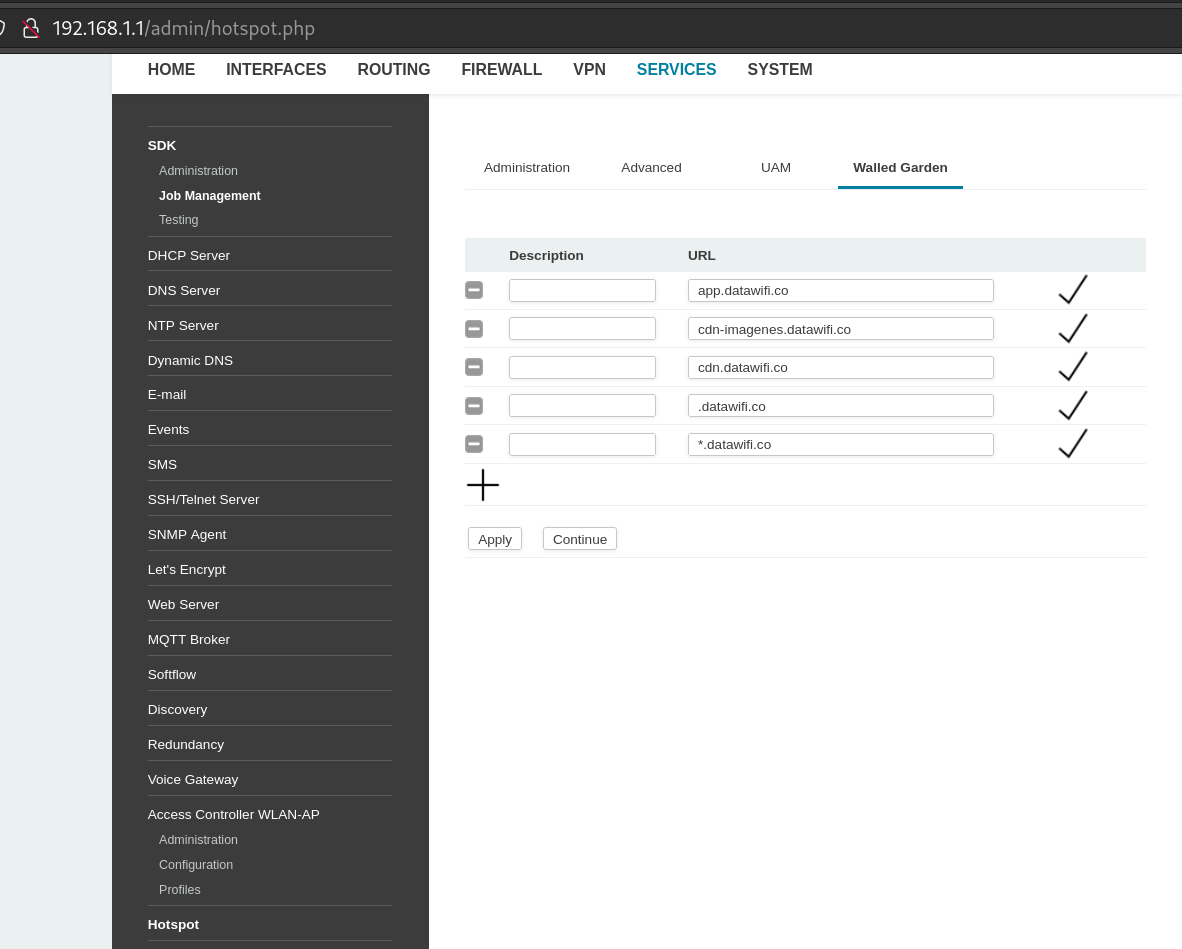

4.CONFIGURACIÓN DE WALLED GARDEN

En este paso se configuran los dominios permitidos en el Walled Garden para garantizar el correcto funcionamiento del portal cautivo.

ITEM	CAMPO	VALOR
1	Ruta	Dirigirse a SERVICES > Hotspot > Walled Garden
2	Dominio permitido	Escribimos *.datawifi.co
3	Dominios adicionales	Si es necesario agregar más dominios, basarnos en la tabla de Walled Garden correspondiente

ÁREAS DE APOYO

  Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo ayuda@datawifi.co o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

  Si tiene alguna duda de quién es el PS y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.

Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
