MANUAL DE CONFIGURACIÓN MOJO NETWORKS

MANUAL DE CONFIGURACIÓN MOJO NETWORKS




MANUAL DE CONFIGURACIÓN MOJO NETWORKS

REQUISITOS PREVIOS

Solicite al correo manuales@datawifi.co  los siguientes datos:

Radius Server 1

Radius Server 2

      Radius Secret

Con la información de la red para este caso:  "Infraestructura: MOJO NETWORKS"

PROCESO DE CONFIGURACIÓN

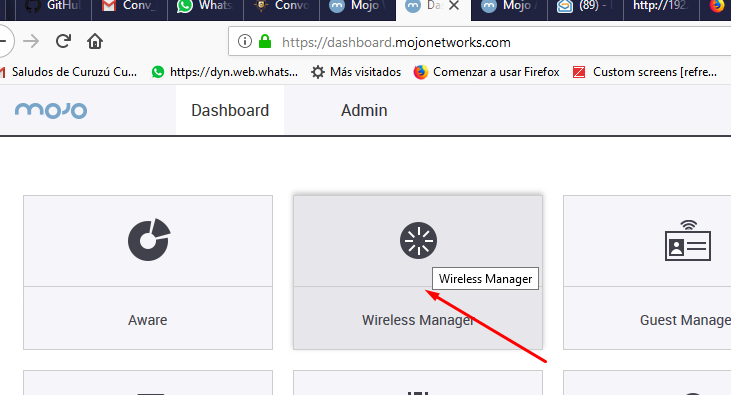

1.ACCESO A WIRELESS MANAGER

En este paso se accede al administrador inalámbrico de la plataforma Mojo para iniciar la configuración de la red.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Wireless Manager

Click en Wireless Manager

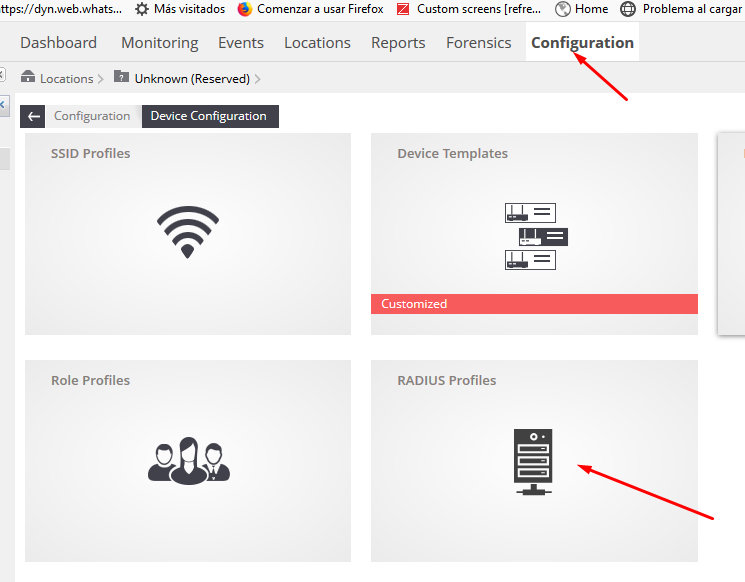

2.ACCESO A RADIUS PROFILES

En este paso se accede a la configuración de perfiles RADIUS dentro de la plataforma Mojo.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Configuration

Click en Configuration

2

RADIUS Profiles

Click en RADIUS Profiles

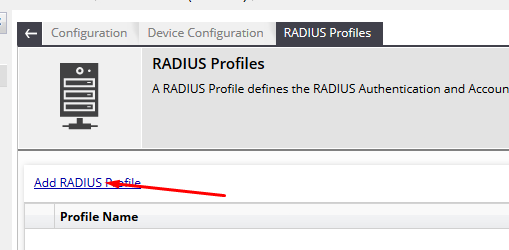

3.CREACIÓN DE PERFIL RADIUS

En este paso se crea un nuevo perfil RADIUS que será utilizado para la autenticación de usuarios.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Add RADIUS Profile

Click en Add RADIUS Profile

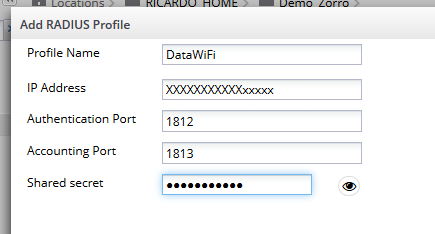

4.CONFIGURACIÓN DEL PERFIL RADIUS

En este paso se configuran los parámetros del perfil RADIUS que será utilizado para la autenticación y contabilización de usuarios.

ITEM

CAMPO

VALOR

1

Profile Name

Escribimos el nombre para identificar el perfil, por ejemplo: DataWifi

2

IP RADIUS Principal

Escribimos la IP del servidor Radius Server 1

3

Authentication Port

Escribimos 1812

4

Accounting Port

Escribimos 1813

5

Shared Secret

Escribimos Radius Secret

**Dato recibido desde el correo manuales@datawifi.co

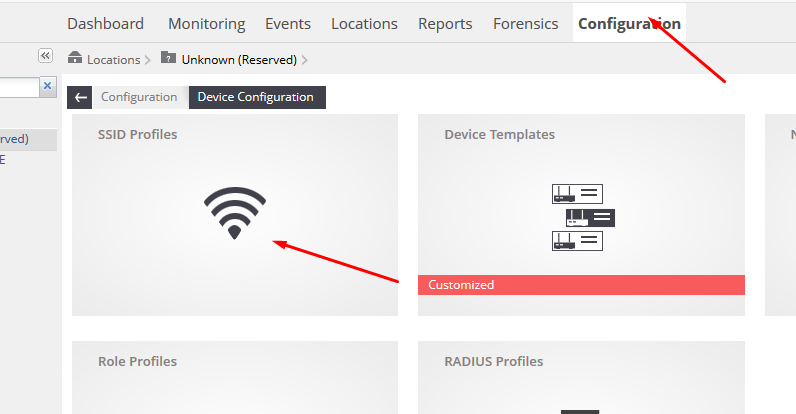

5.ACCESO A SSID PROFILES

En este paso se accede a la configuración de perfiles SSID dentro de la plataforma Mojo.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Configuration

Click en Configuration

2

SSID Profiles

Click en SSID Profiles

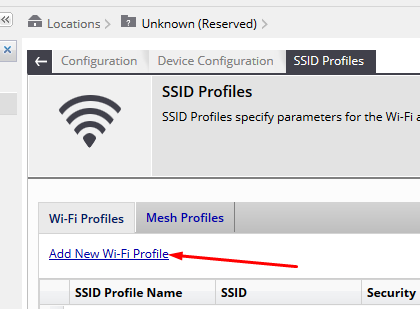

6.CREACIÓN DE PERFIL WI-FI

En este paso se crea un nuevo perfil Wi-Fi que será utilizado para la configuración del SSID.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Add New Wi-Fi Profile

Click en Add New Wi-Fi Profile

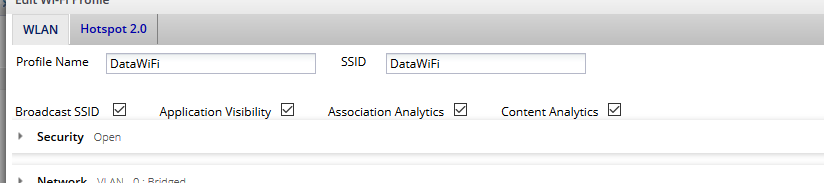

7.CONFIGURACIÓN DEL PERFIL WI-FI

En este paso se configuran los parámetros básicos del perfil Wi-Fi que será utilizado para publicar la red inalámbrica.

ITEM

CAMPO

VALOR

1

Profile Name

Escribimos un nombre para identificar el perfil, por ejemplo: DataWifi

2

SSID

Escribimos el nombre de la red Wi-Fi, por ejemplo: DataWifi

3

Security

Seleccionamos Open

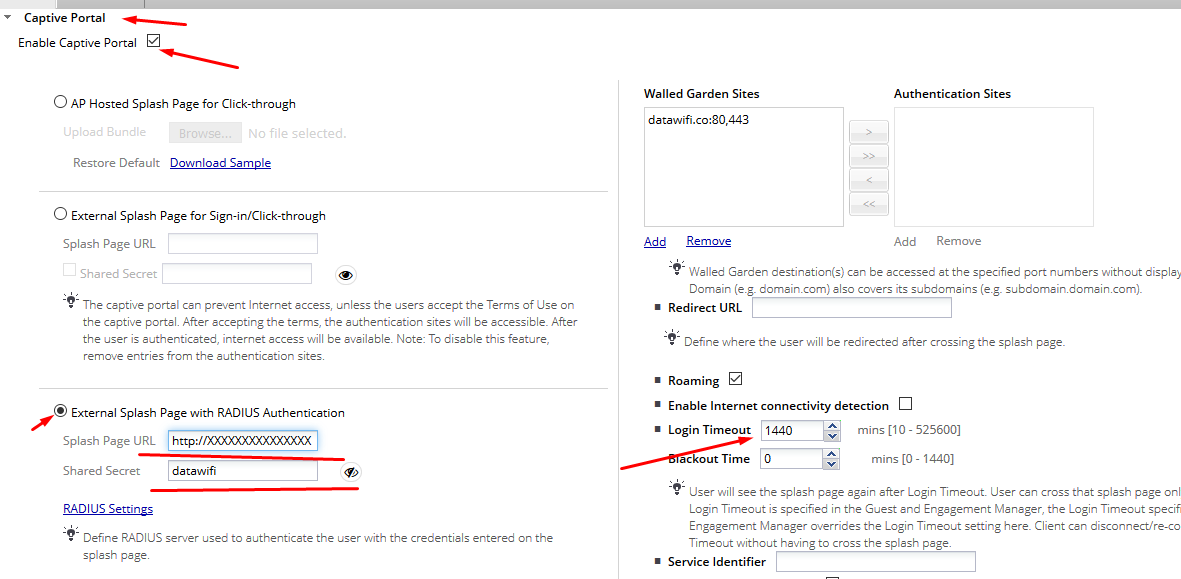

8.CONFIGURACIÓN DEL PORTAL CAUTIVO

En este paso se configura el portal cautivo externo y los parámetros necesarios para la integración con DataWifi.

ITEM

CAMPO

VALOR

1

Captive Portal

Click en Captive Portal

2

Enable Captive Portal

Activamos Enable Captive Portal

3

Tipo de portal

Activamos el check de External Splash Page with RADIUS Authentication

4

Splash Page URL

Escribimos http://app.datawifi.co/easyfi/web/app.php/portal

5

Shared Secret

Escribimos una contraseña, por ejemplo: datawifi

6

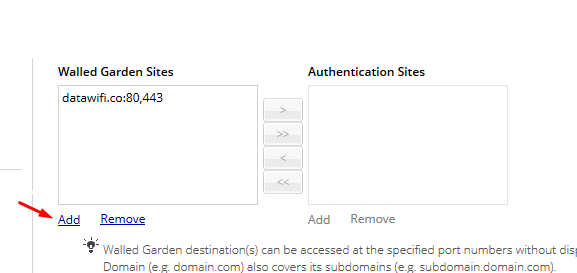

Walled Garden Sites

Escribimos datawifi.co:80,443
si se requieren más, usar la siguiente tabla

7

Redirect URL

Escribimos http://app.datawifi.co/easyfi/web/app.php/redireccion_unificado

8

Login Timeout

Escribimos 1440

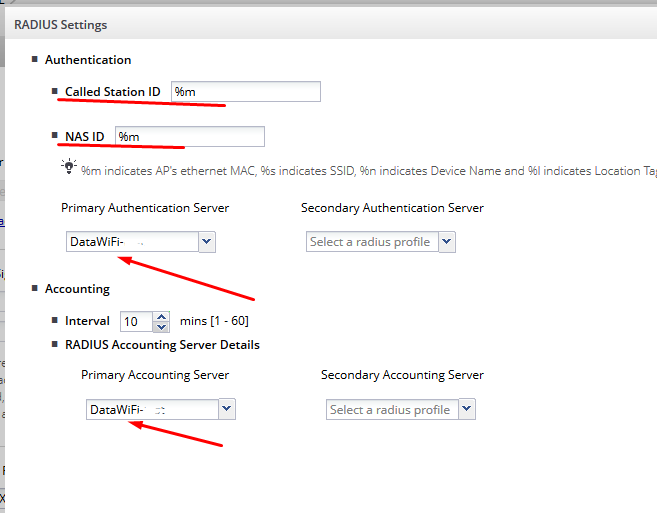

9.CONFIGURACIÓN DE PARÁMETROS RADIUS

En este paso se configuran los parámetros de identificación y se asocian los servidores RADIUS previamente creados.

ITEM

CAMPO

VALOR

1

Called Station ID

Escribimos %m

2

NAS ID

Escribimos %m

3

Primary Authentication Server

Seleccionamos el perfil RADIUS creado anteriormente, por ejemplo: DataWifi

4

Primary Accounting Server

Seleccionamos el perfil RADIUS creado anteriormente, por ejemplo: DataWifi

ÁREAS DE APOYO

  Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo ayuda@datawifi.co o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

  Si tiene alguna duda de quién es el PS y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.

Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
