MANUAL DE CONFIGURACIÓN OMADA CLOUD STANDARD

REQUISITOS PREVIOS

Solicite al correo manuales@datawifi.co  los siguientes datos:

Radius Server 1

Radius Server 2

      Radius Secret



 Con la información de la red para este caso:  "Infraestructura: OMADA CLOUD STANDARD"

PROCESO DE CONFIGURACIÓN

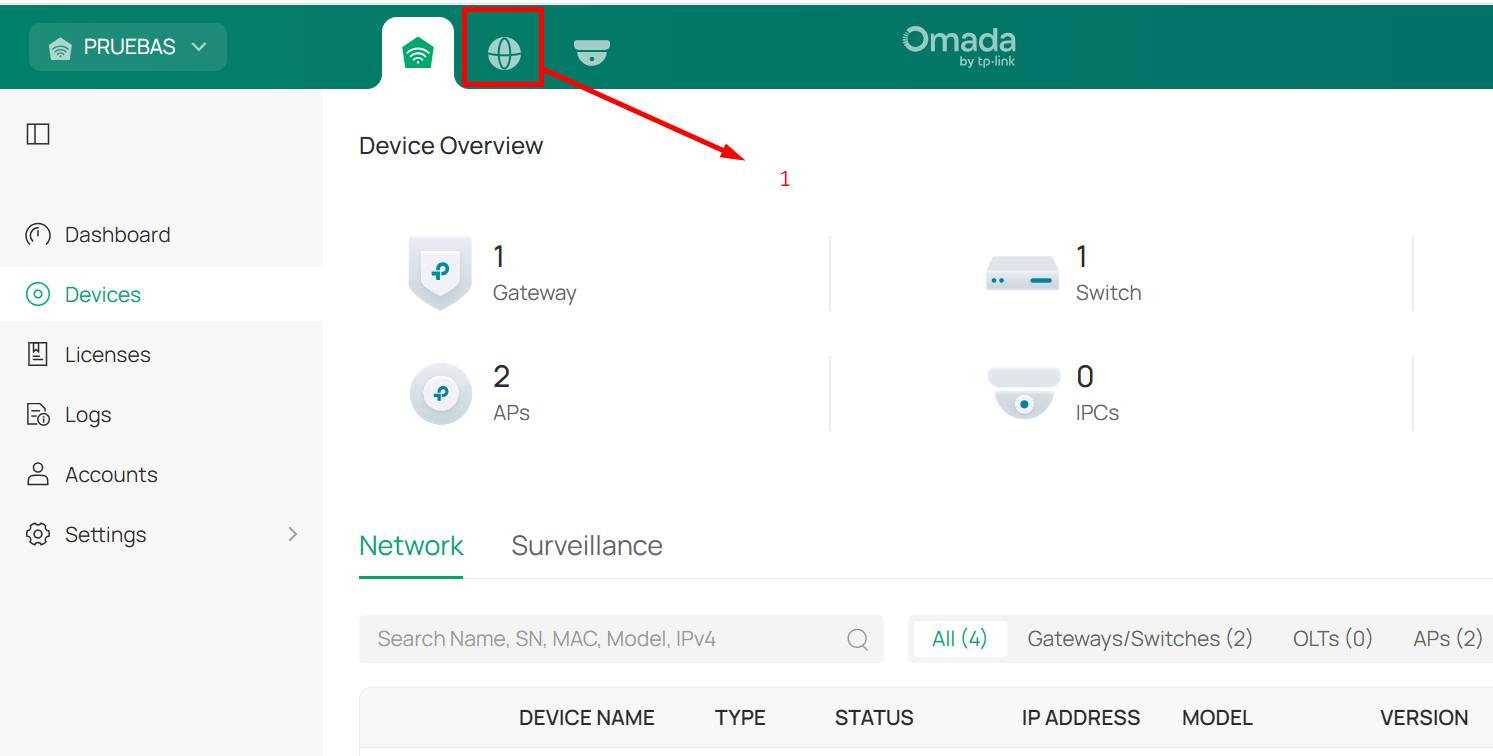

1.ACCESO A OMADA NETWORK

En este paso se accede a la plataforma Omada Network.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Omada Network

Hacer clic en el ícono de Omada Network

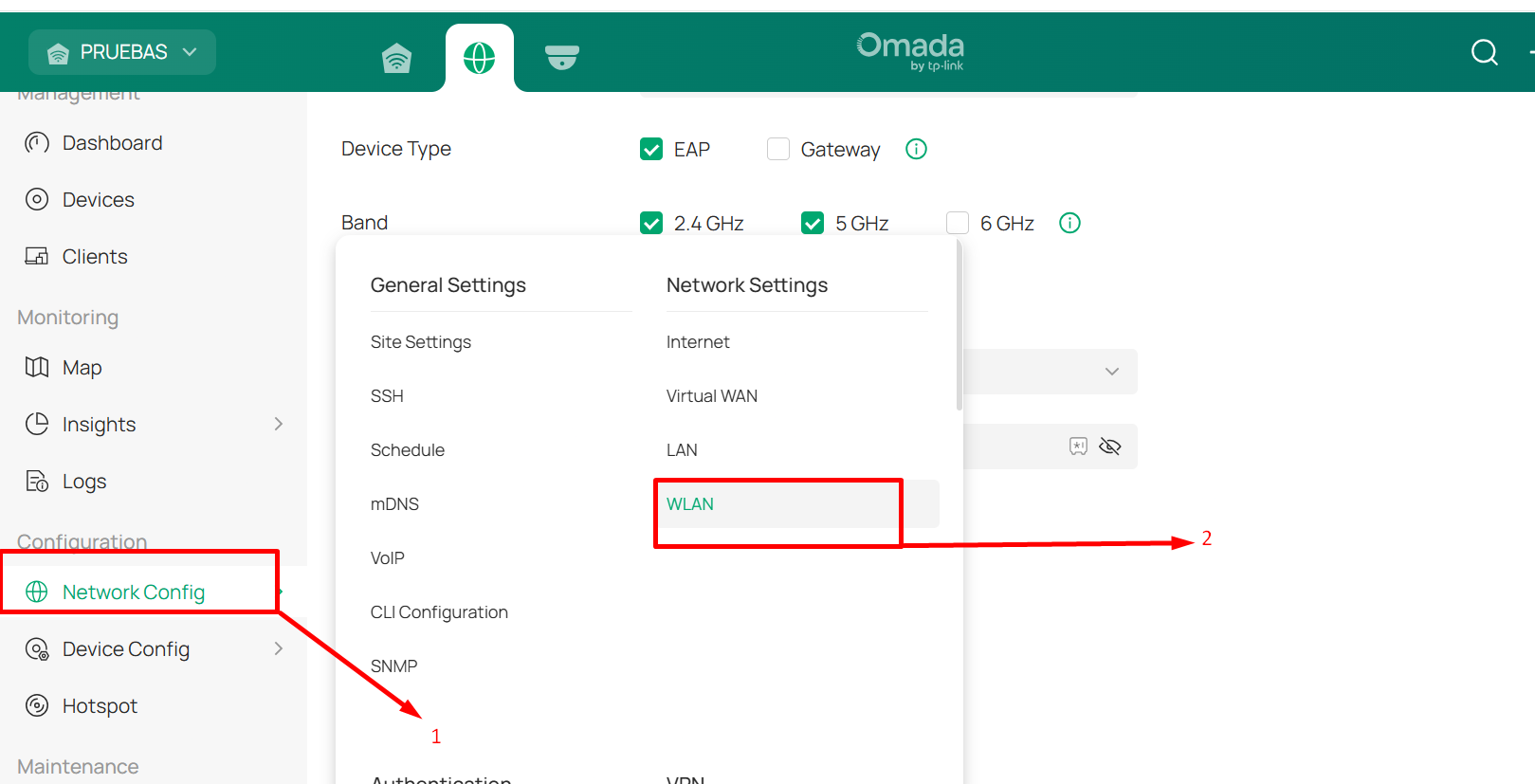

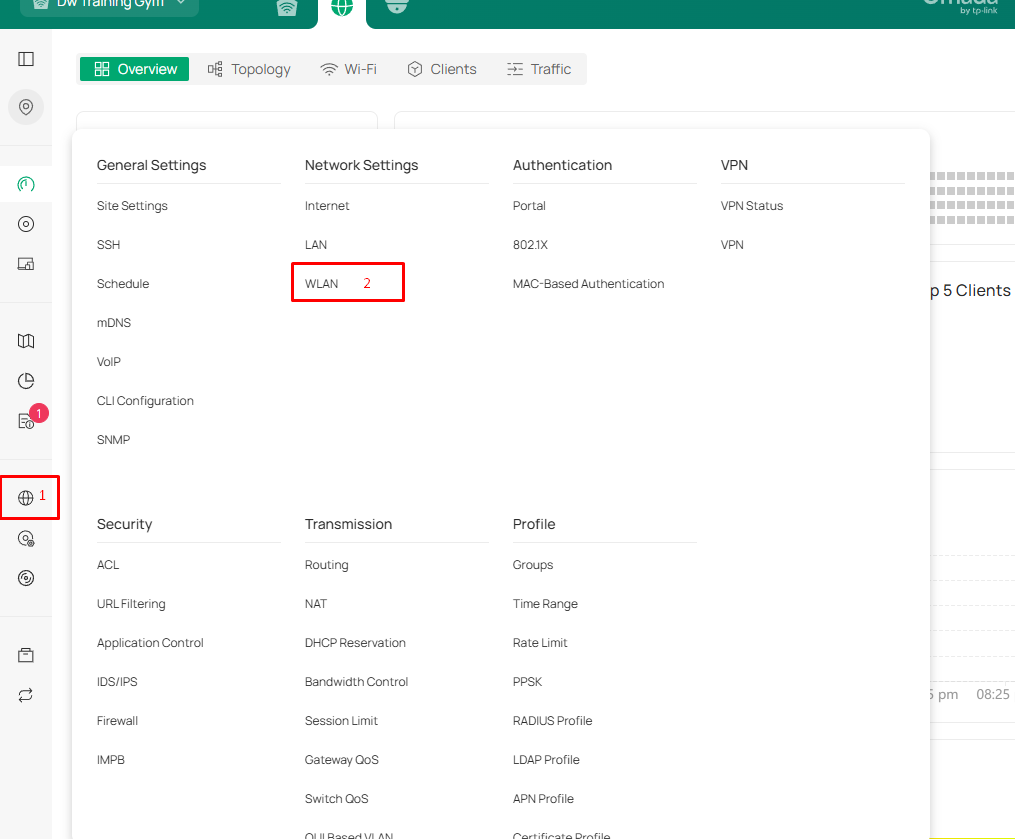

2.ACCESO A WLAN

En este paso se accede a la configuración de redes inalámbricas.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Network Config

Hacer clic en Network Config

2

WLAN

Seleccionar WLAN

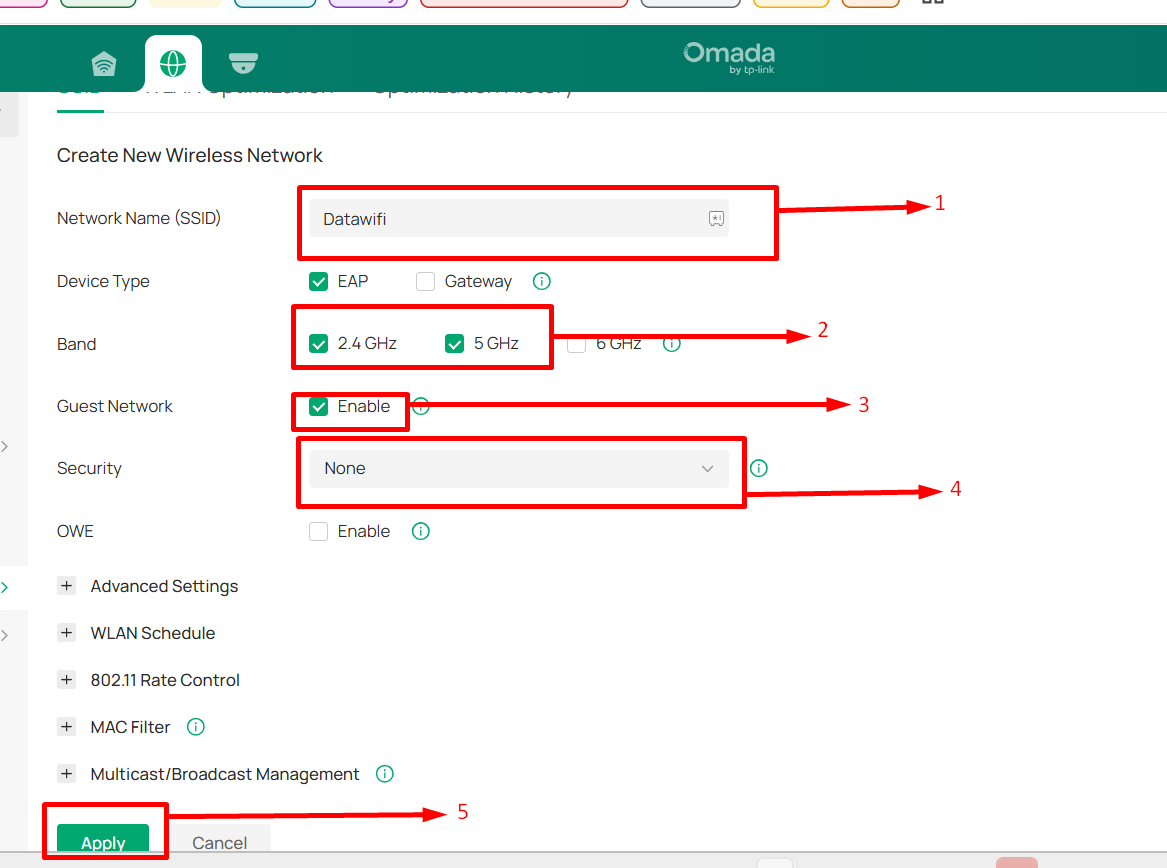

3.CREACIÓN DEL SSID

En este paso se crea la red inalámbrica que será utilizada para el portal cautivo.

ITEM

CAMPO

VALOR

1

Network Name (SSID)

Escribir el nombre de la red Wi-Fi que desea crear

2

Band

Seleccionar 2.4 GHz y 5 GHz

3

Guest Network

Activar Enable

4

Security

Seleccionar None

5

Apply

Hacer clic en Apply

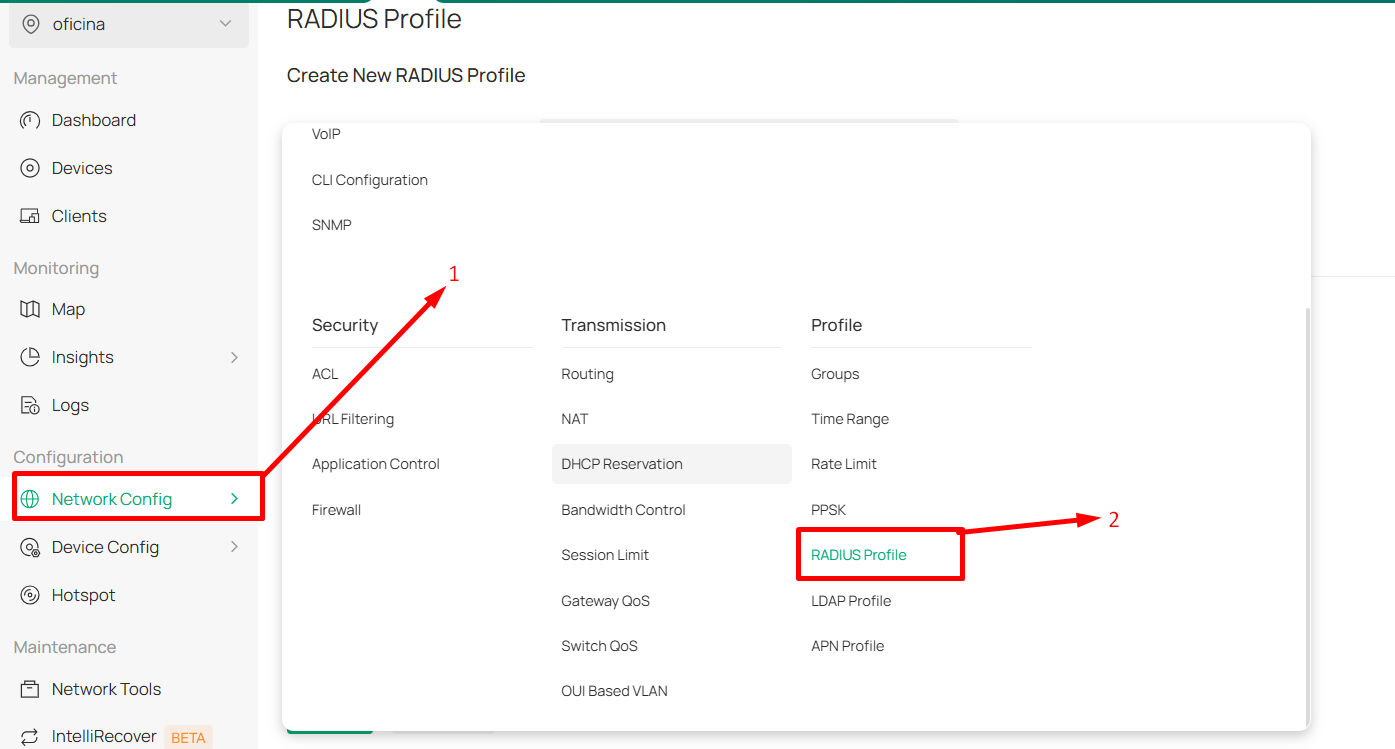

4.ACCESO A RADIUS PROFILE

En este paso se accede a la configuración de perfiles RADIUS.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Network Config

Hacer clic en Network Config

2

RADIUS Profile

Seleccionar RADIUS Profile

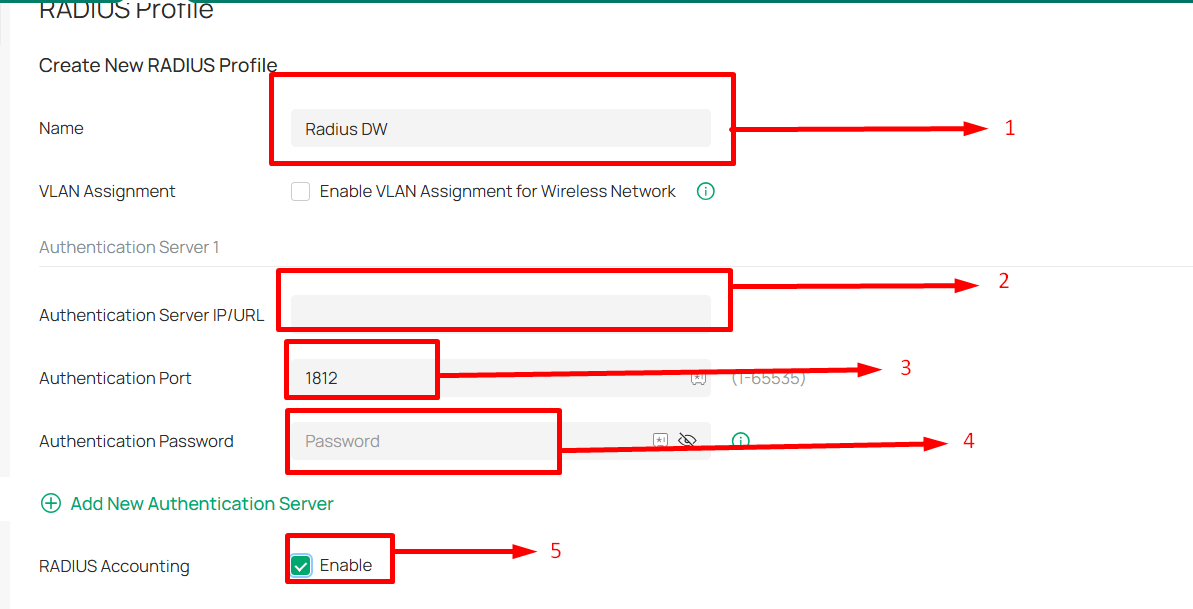

5.CONFIGURACIÓN DEL SERVIDOR RADIUS

En este paso se configura el servidor RADIUS de DataWifi.

ITEM

CAMPO

VALOR

1

Name

escribir el nombre para identificar el servidor RADIUS de DataWifi (ejemplo: Radius DW)

2

Authentication Server IP/URL

Ingresar la IP del servidor RADIUS

3

Authentication Port

Ingresar 1812

4

Authentication Password

Ingresar el secret del servidor RADIUS

5

Save

Hacer clic en Save

**Dato recibido desde el correo manuales@datawifi.co

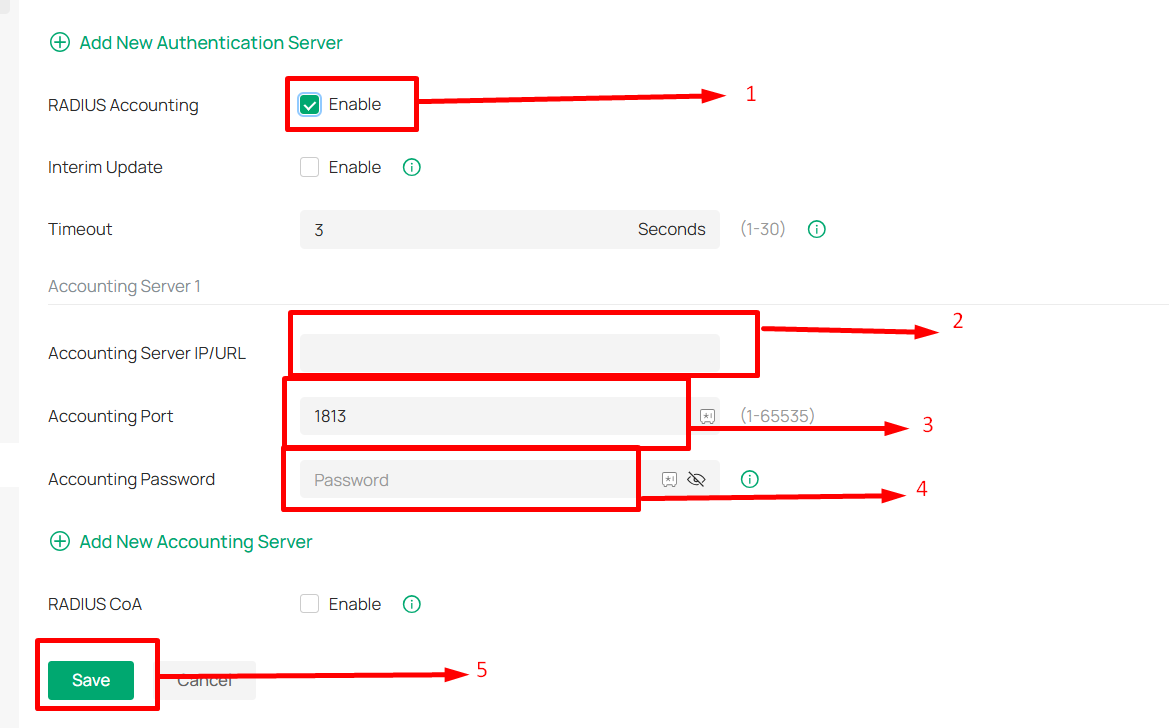

6.CONFIGURACIÓN DE RADIUS ACCOUNTING

En este paso se configura el servicio de Accounting para el servidor RADIUS.

ITEM

CAMPO

VALOR

1

RADIUS Accounting

Activar Enable

2

Accounting Server IP/URL

Ingresar la IP del servidor RADIUS

3

Accounting Port

Ingresar 1813

4

Accounting Password

Ingresar el secret del servidor RADIUS

5

Save

Hacer clic en Save

**Dato recibido desde el correo manuales@datawifi.co

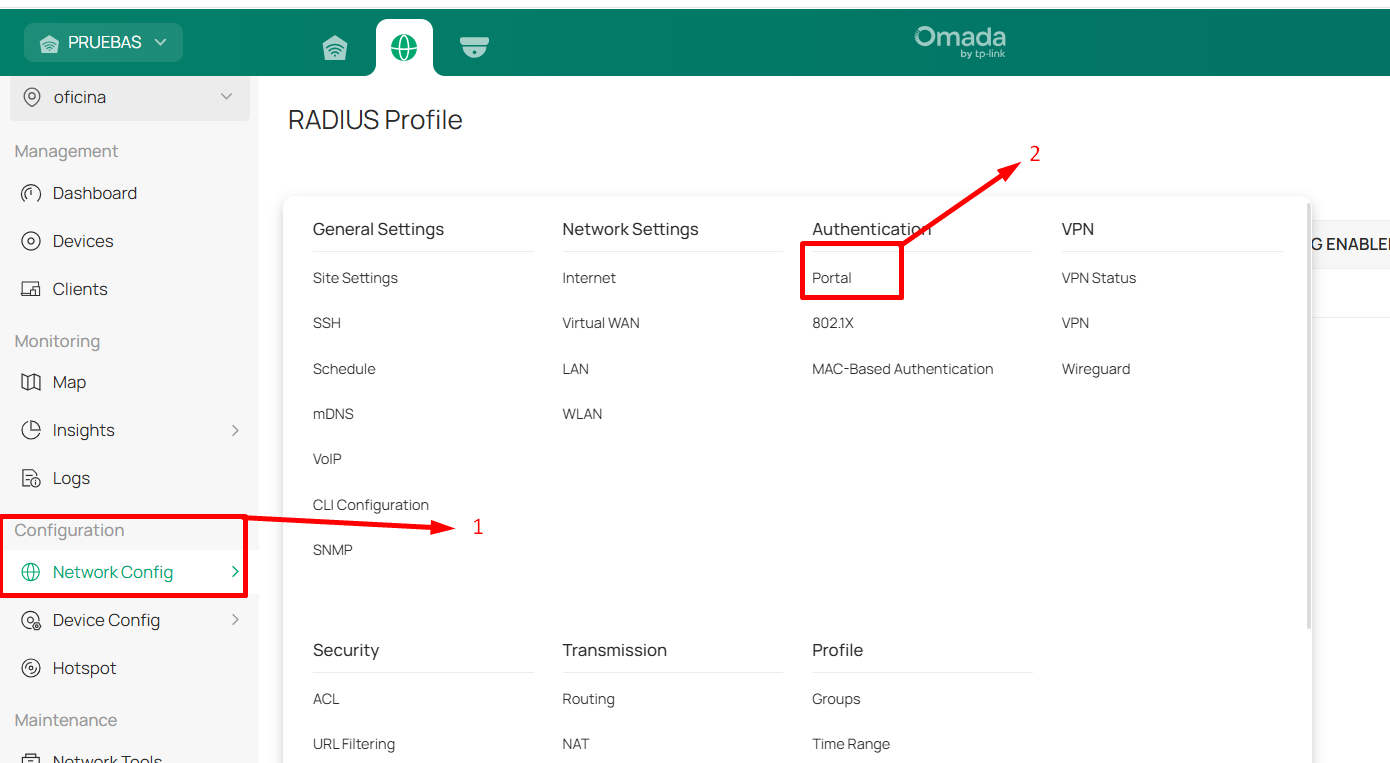

7.ACCESO A PORTAL

En este paso se accede a la configuración del portal cautivo.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Network Config

Hacer clic en Network Config

2

Portal

Seleccionar Portal

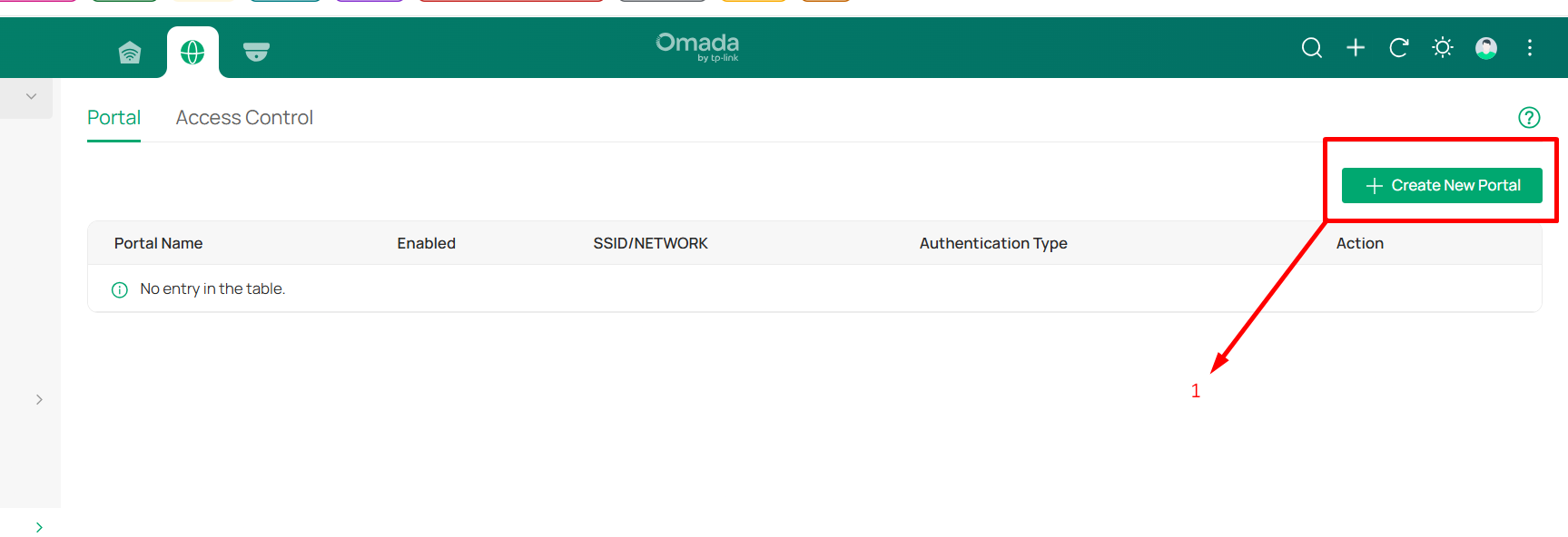

8.CREACIÓN DEL PORTAL

En este paso se crea un nuevo portal cautivo.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Create New Portal

Hacer clic en Create New Portal

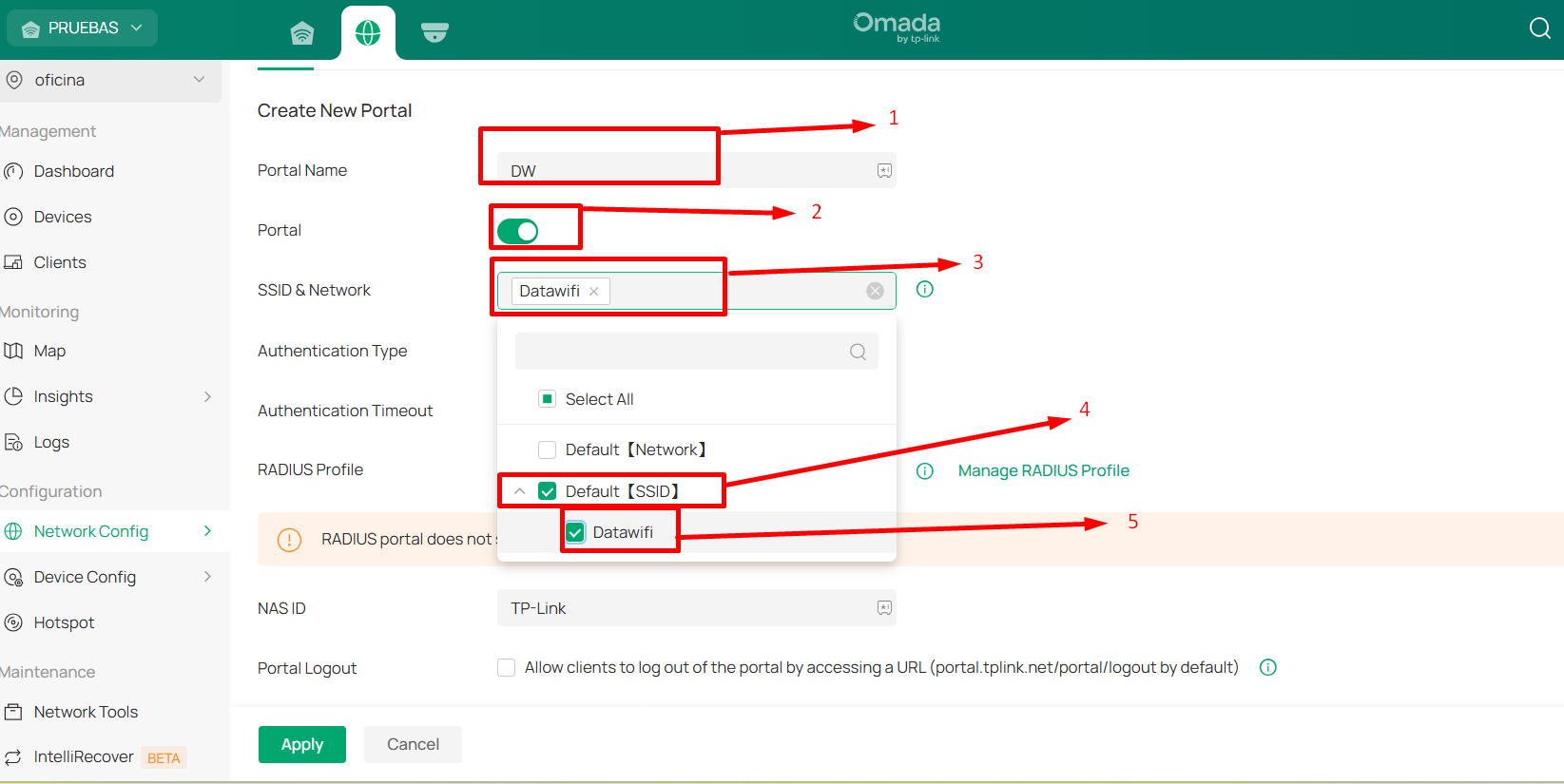

9.CONFIGURACIÓN DEL PORTAL

En este paso se configuran los parámetros iniciales del portal cautivo.

ITEM

CAMPO

VALOR

1

Portal Name

Escribir nombre del portal (ej: DW)

2

Portal

Activar Portal

3

SSID & Network

Seleccionar el SSID creado (Datawifi)

4

Default [SSID]

Seleccionar Default [SSID]

5

Confirmación

Confirmar SSID Datawifi

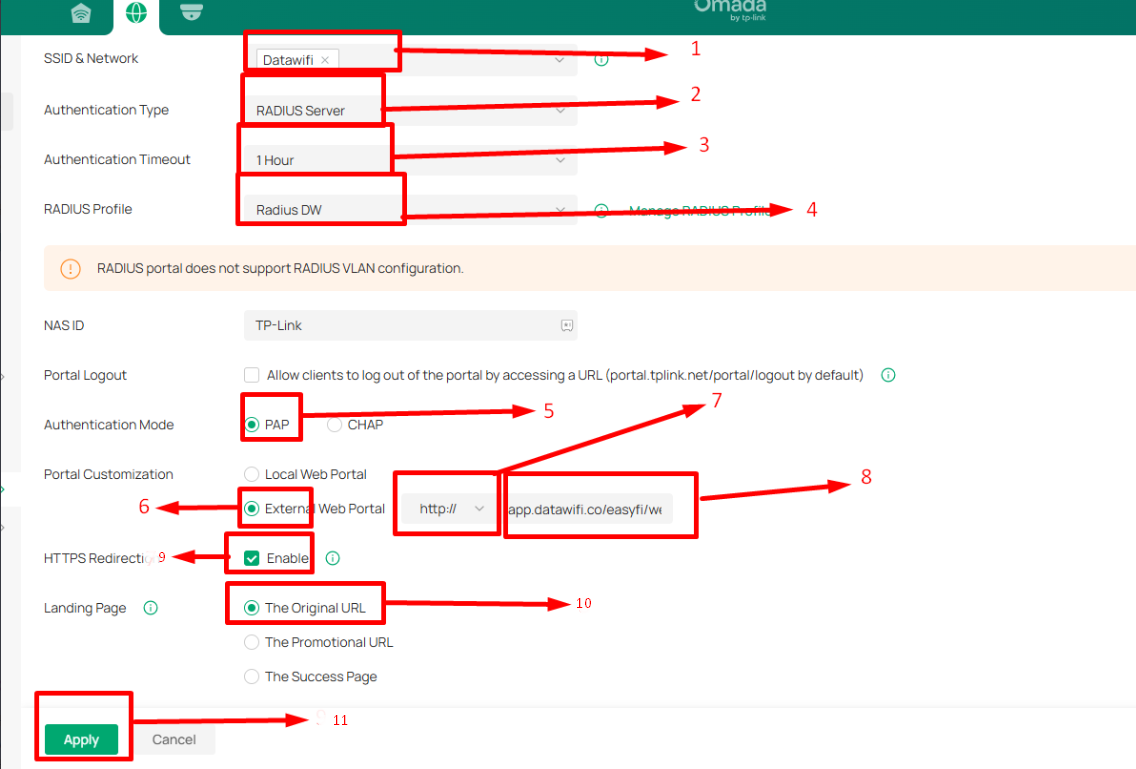

10.CONFIGURACIÓN DE AUTENTICACIÓN

En este paso se configura la autenticación mediante servidor RADIUS.

ITEM

CAMPO

VALOR

1

SSID & Network

Seleccionar Datawifi

2

Authentication Type

Seleccionar RADIUS Server

3

Authentication Timeout

Seleccionar 1 Hour

4

RADIUS Profile

Seleccionar Radius DW

5

Authentication Mode

Seleccionar PAP

6

Portal Customization

Seleccionar External Web Portal

7

URL del Portal

Seleccionar http:

8

URL del Portal

Escribir http://app.datawifi.co/easyfi/web/app.php/portal

9

HTTPS Redirection

Activar el check

10

Landing Page

Seleccionar The Original URL

11

Apply

Hacer clic en Apply

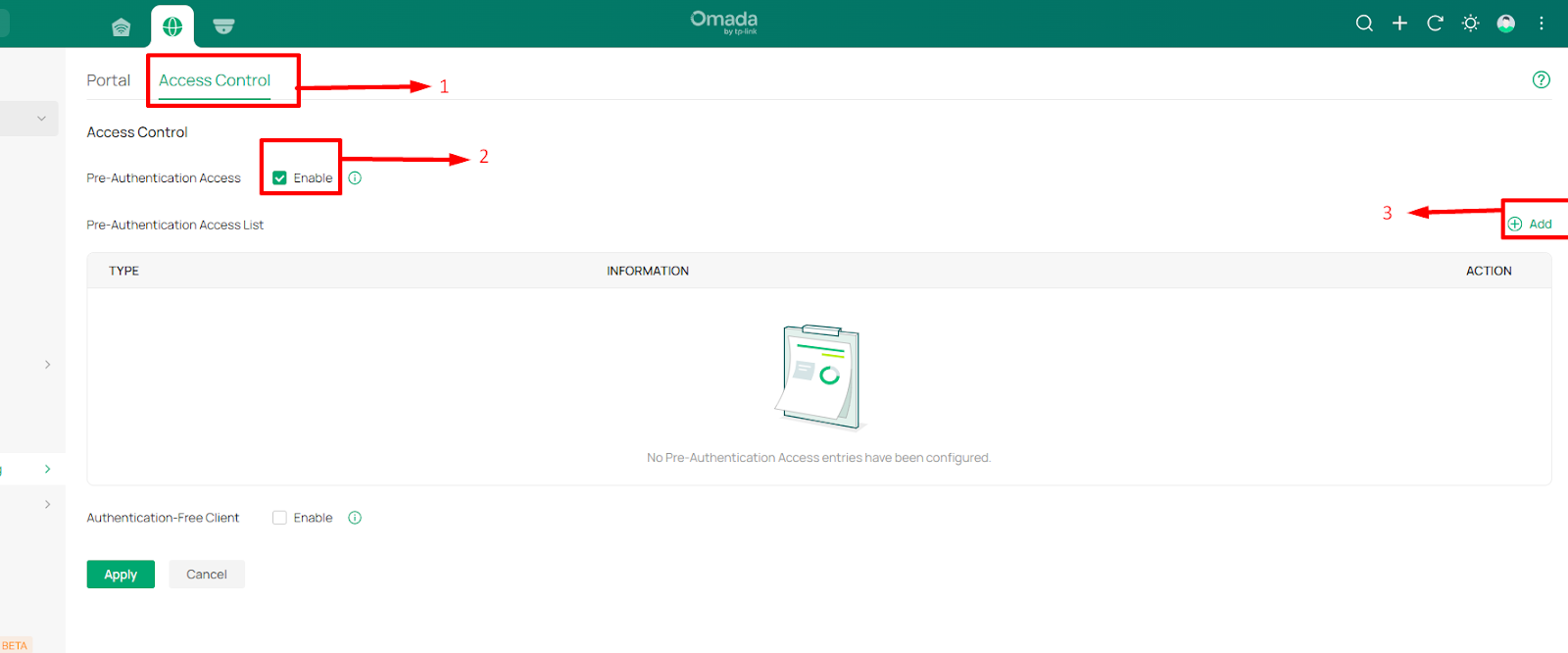

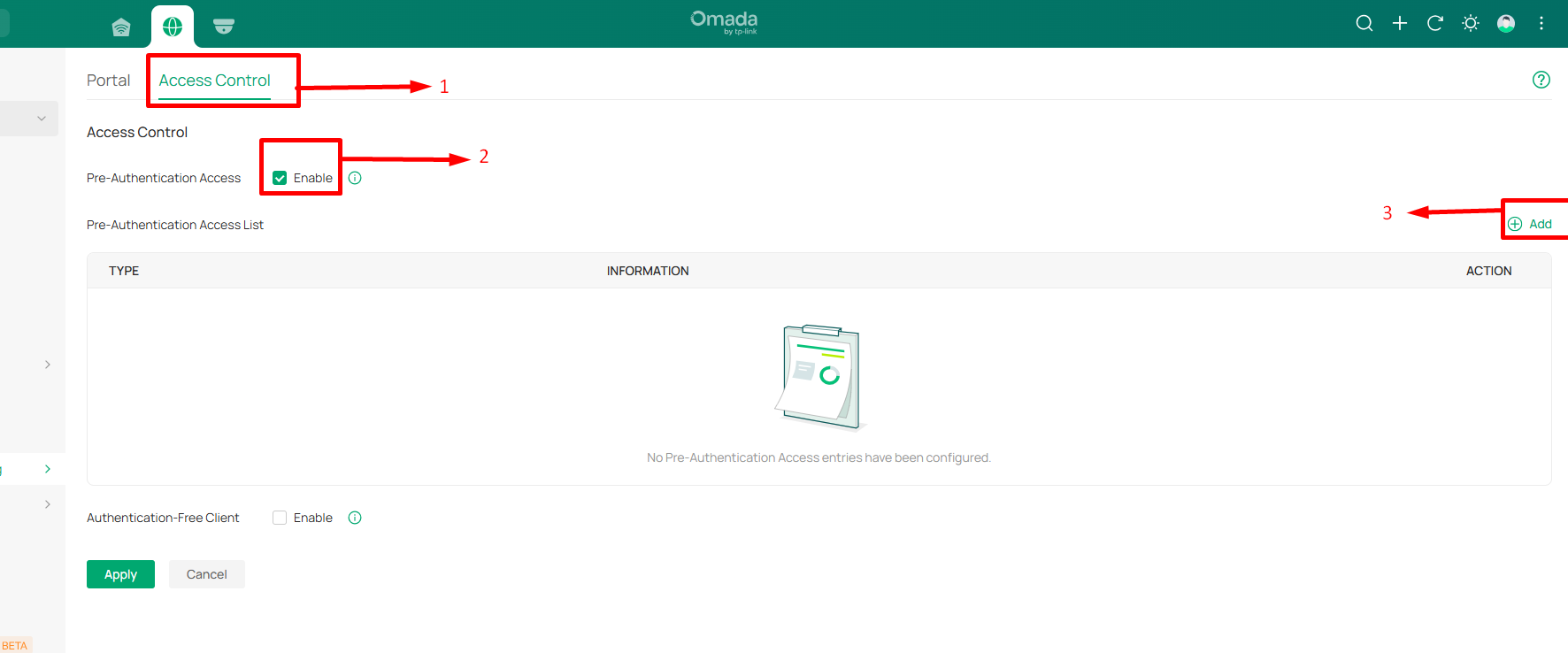

11.CONFIGURACIÓN DE ACCESS CONTROL

En este paso se configura el acceso previo a la autenticación.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Access Control

Hacer clic en Access Control

2

Pre-Authentication Access

Activar Enable

3

Add

Hacer clic en Add


12.CONFIGURACIÓN DE DOMINIOS PERMITIDOS

En este paso se configuran los dominios permitidos antes de la autenticación.

ITEM

CAMPO

VALOR

1

Type

Seleccionar URL

2

Hostname

Escribir datawifi.co

3

Save

Hacer clic en Save

4

Dominios adicionales

Agregar otros dominios si aplica en base a la siguiente tabla

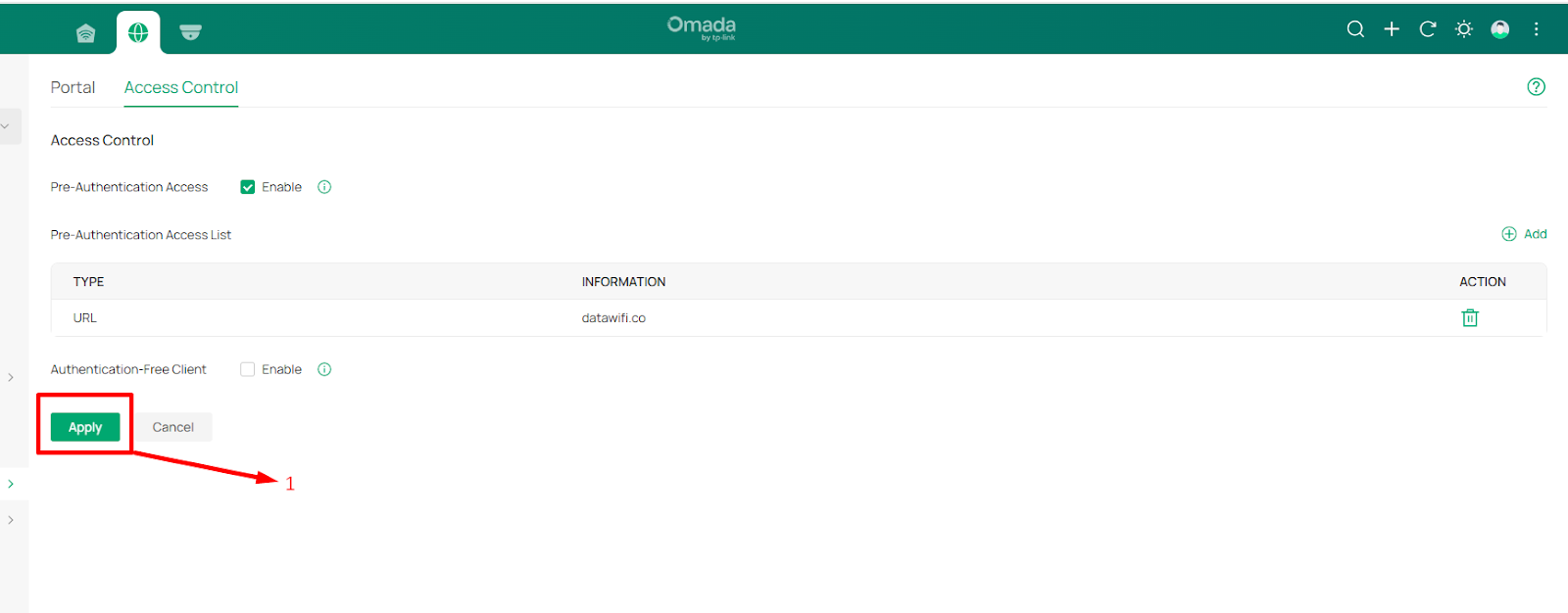

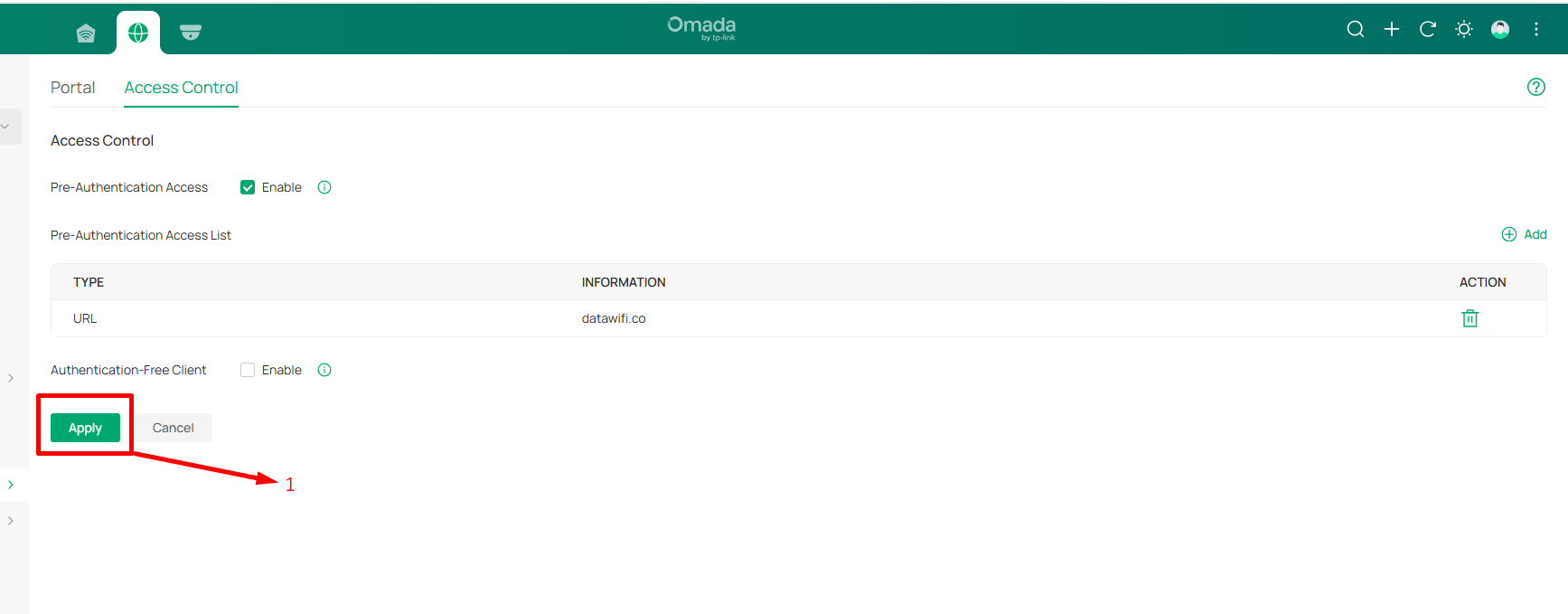

13.GUARDAR CONFIGURACIÓN

En este paso se aplican todos los cambios realizados.

ITEM

ACCIÓN

DESCRIPCIÓN

1

Apply

Hacer clic en Apply para guardar los cambios


ÁREAS DE APOYO

  Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo ayuda@datawifi.co o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

  Si tiene alguna duda de quién es el PS y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.

Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
