MANUAL DE CONFIGURACIÓN DE H3C CLOUD

MANUAL DE CONFIGURACIÓN DE H3C CLOUD




MANUAL DE CONFIGURACIÓN DE H3C CLOUD

REQUISITOS PREVIOS

Solicite al correo manuales@datawifi.co  los siguientes datos:

Radius Server 1

Radius Server 2

      Radius Secret

  Con la información de la red para este caso:  "Infraestructura: H3C Cloud"


RECOMENDACIONES IMPORTANTES

 Actualmente, debido a la forma en que la controladora gestiona la sesión por punto de acceso (AP) y no directamente en la controladora, el roaming no funciona de manera óptima cuando se utiliza el portal cautivo. Esta limitación se debe a las restricciones existentes en la infraestructura.

 Se ha validado que las versiones de firmware 2621P01 y 2488P10 para la línea WA663 operan correctamente. Por lo tanto, se recomienda utilizar estas versiones o superiores como las homologadas para su integración con H3C Cloud.




PROCESO DE CONFIGURACIÓN

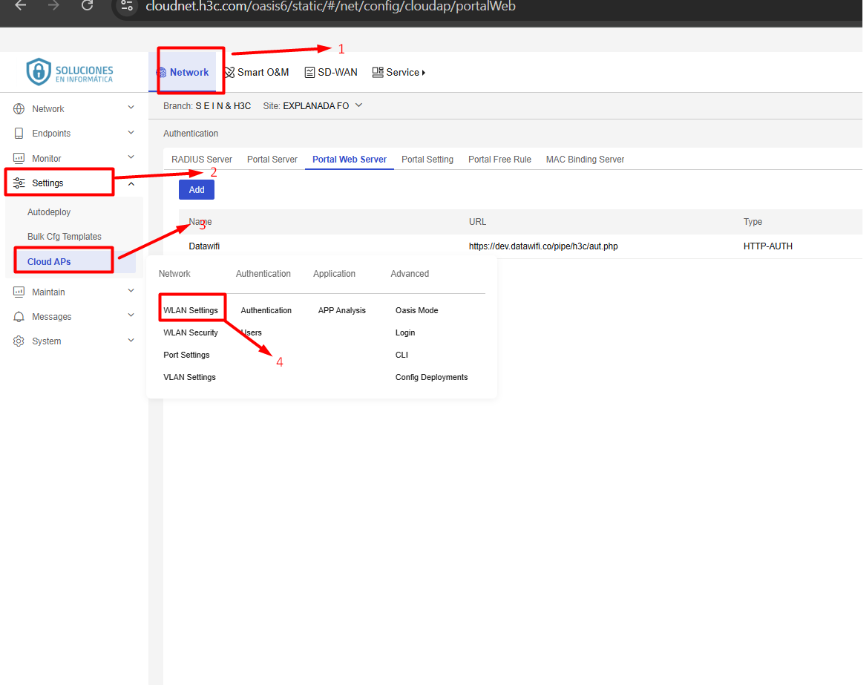

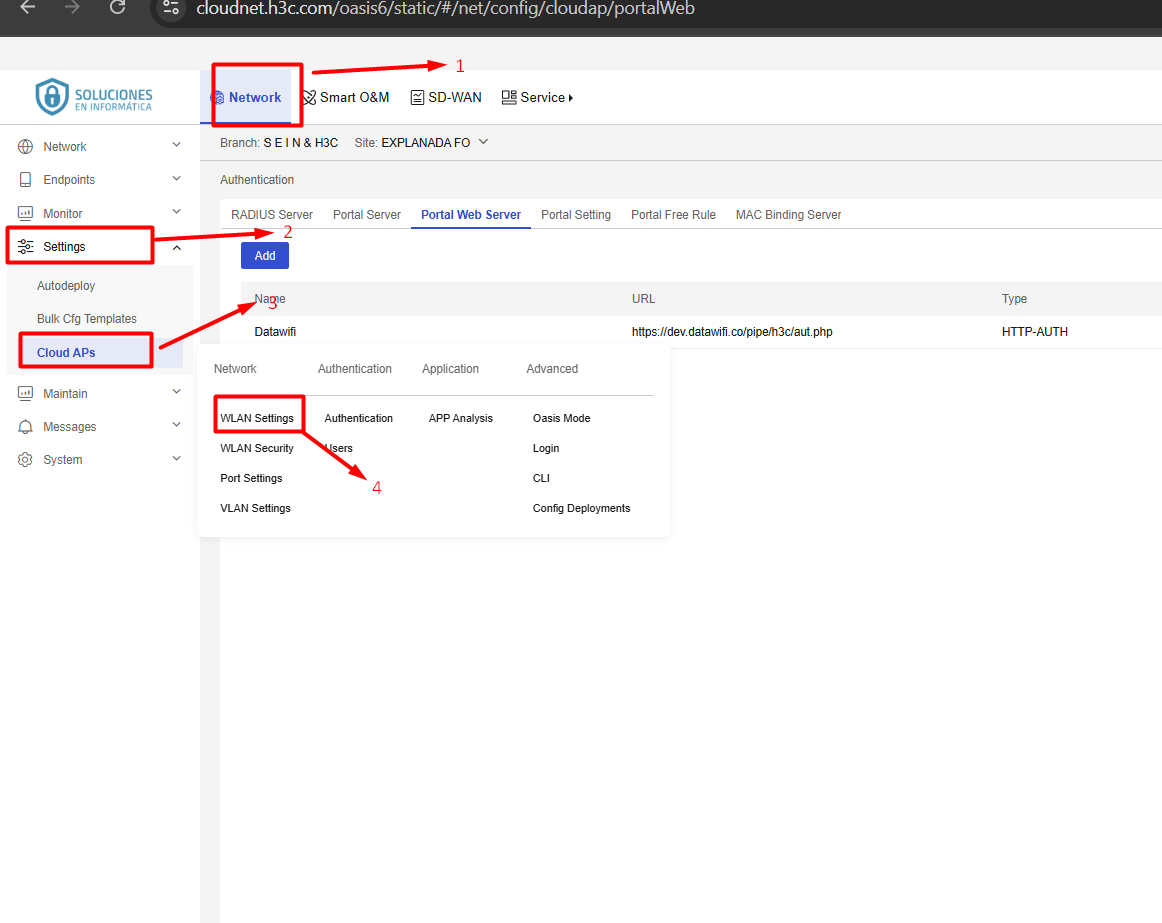

1.ACCESO AL MENÚ WLAN SETTINGS

En este paso se accede a la configuración de red dentro del panel H3C Cloud para gestionar los Access Points y las configuraciones WLAN.

Interfaz de usuario gráfica, Aplicación, Teams El contenido generado por IA puede ser incorrecto.

Ítem

Acción

Descripción

1

Abrir menú Network

En la barra superior hacer clic en Network

2

Abrir Settings

En el panel izquierdo seleccionar Settings

3

Seleccionar Cloud APs

Acceder a la gestión de APs en la nube

4

Abrir WLAN Settings

Seleccionar WLAN Settings para administrar SSID y portal

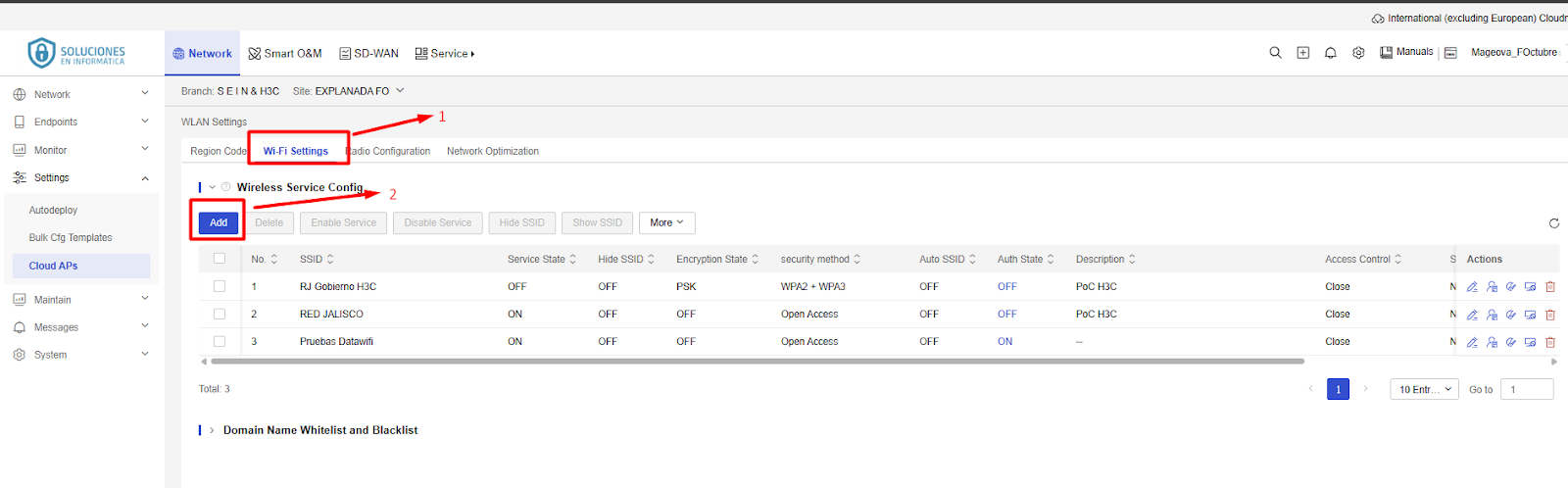

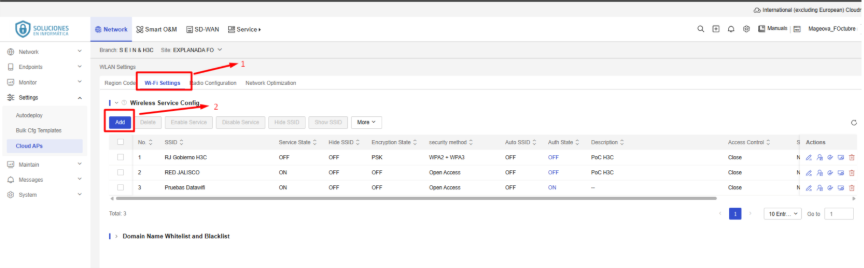

2.CREACIÓN DE NUEVO SSID

En este paso se inicia el proceso para crear una nueva red inalámbrica dentro del sistema.

Interfaz de usuario gráfica, Aplicación El contenido generado por IA puede ser incorrecto.

Ítem

Acción

Descripción

1

Abrir Wi‑Fi Settings

Ir a la pestaña Wi‑Fi Settings

2

Crear SSID

Dar clic en Add para crear un nuevo SSID

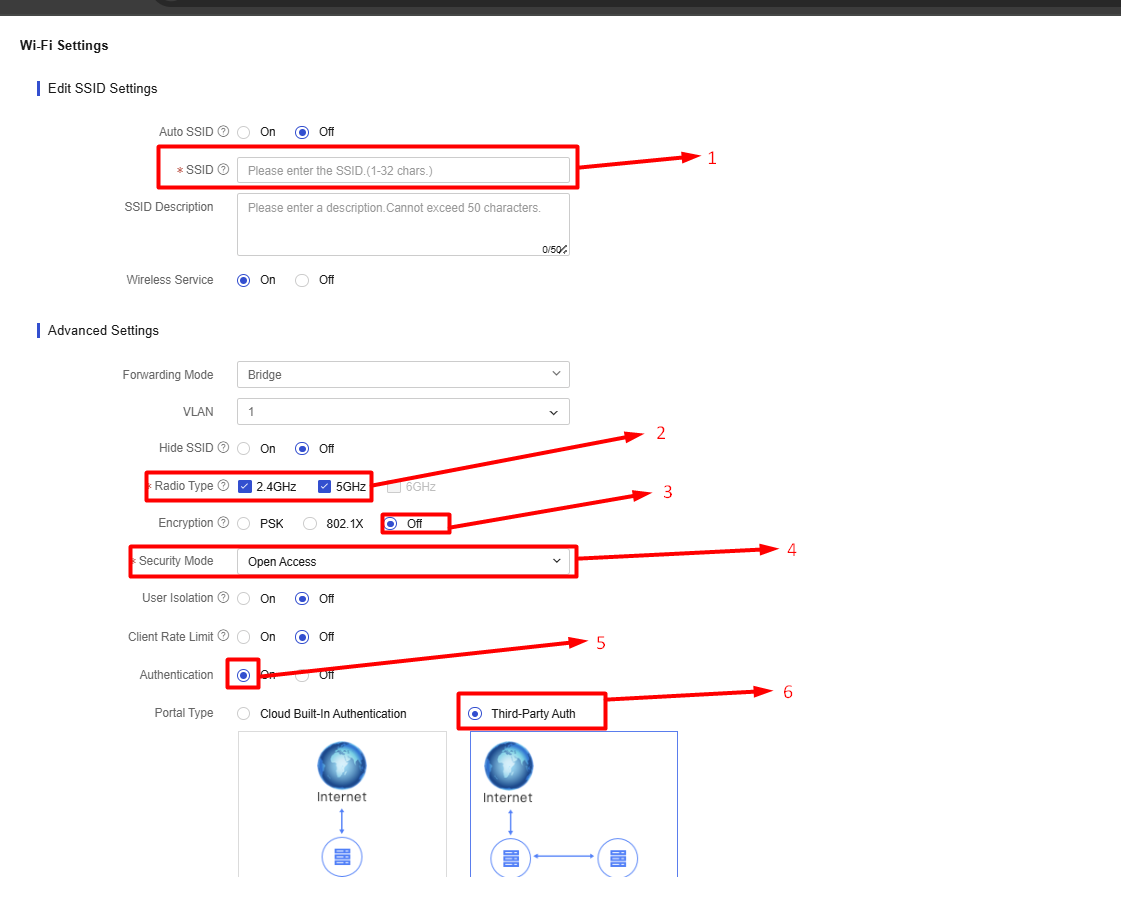

3.CONFIGURACIÓN BÁSICA DEL SSID

En este paso se configuran los parámetros básicos del SSID incluyendo nombre, bandas y modo de seguridad.

Ítem

Acción

Descripción

1

SSID

Introducir el nombre de la red

2

Radio Type

Seleccionar 2.4GHz y/o 5GHz

3

Encryption

Seleccionar Off

4

Security Mode

Seleccionar Open Access

5

Authentication

Activar Authentication

6

Portal Type

Seleccionar Third‑Party Auth

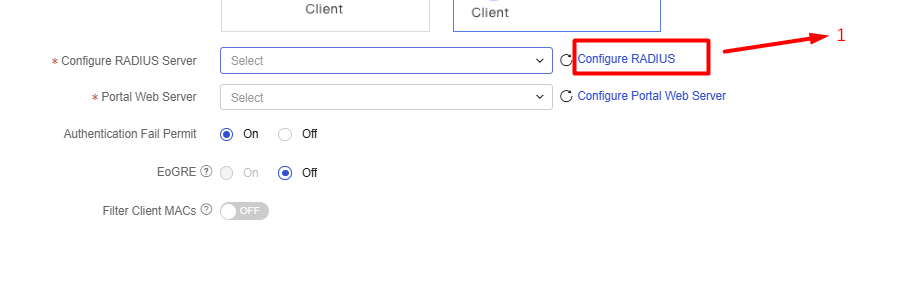

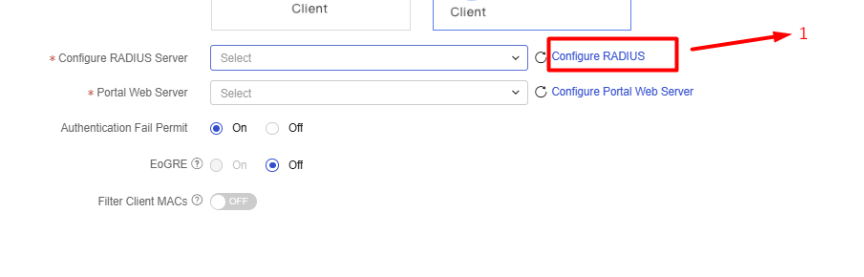

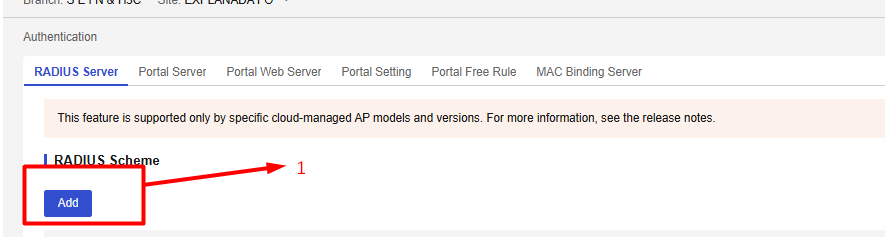

4.CONFIGURACIÓN DEL SERVIDOR RADIUS

En este paso se accede a la configuración del servidor RADIUS que realizará la autenticación de usuarios.

Interfaz de usuario gráfica, Texto, Aplicación, Correo electrónico El contenido generado por IA puede ser incorrecto.

Ítem

Acción

Descripción

1

Abrir configuración

Dar clic en Configure RADIUS

2

Abrir ventana RADIUS

Se abre la ventana para definir el esquema RADIUS

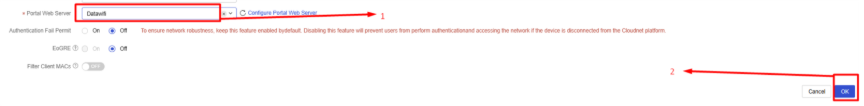

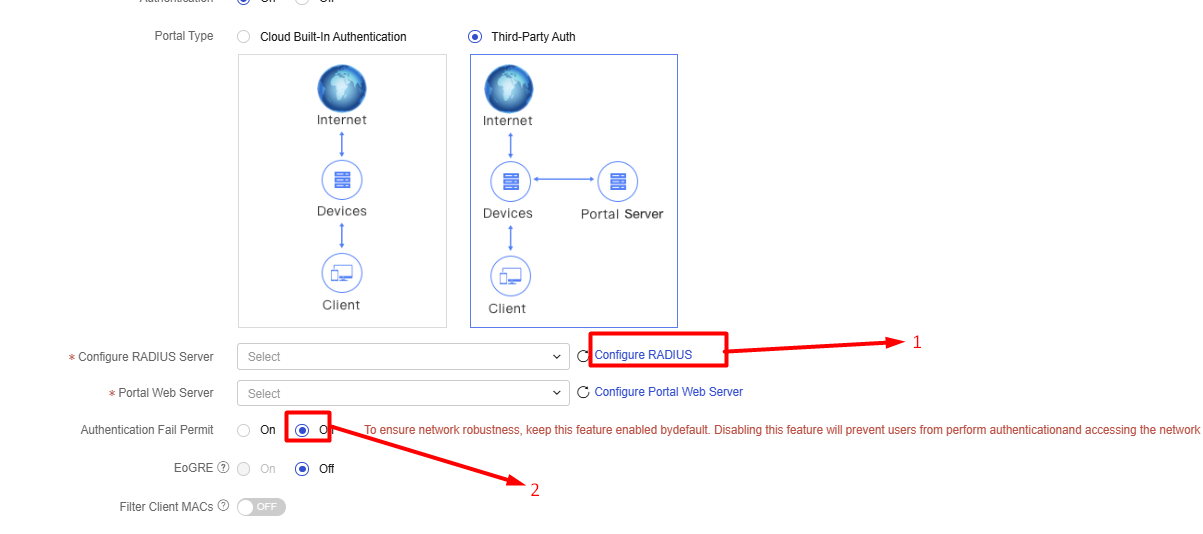

5.CONFIGURACIÓN DEL PORTAL WEB

En este paso se accede a la configuración del servidor portal para redirigir la autenticación.

Interfaz de usuario gráfica, Aplicación, Word El contenido generado por IA puede ser incorrecto.

Ítem

Acción

Descripción

1

Portal Web Server

Seleccionar Configure Portal Web Server

2

Authentication Fail Permit

Validar que esté en OFF

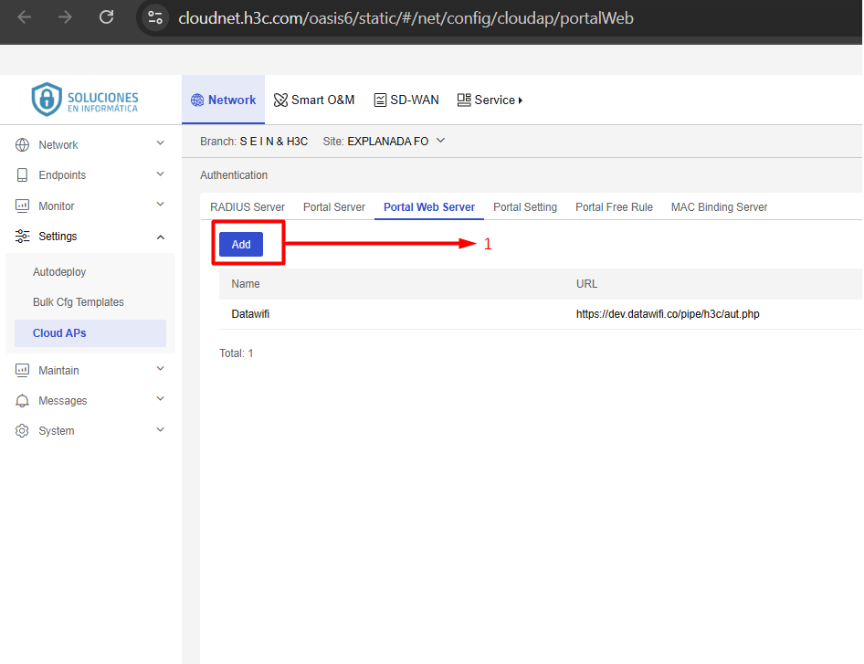

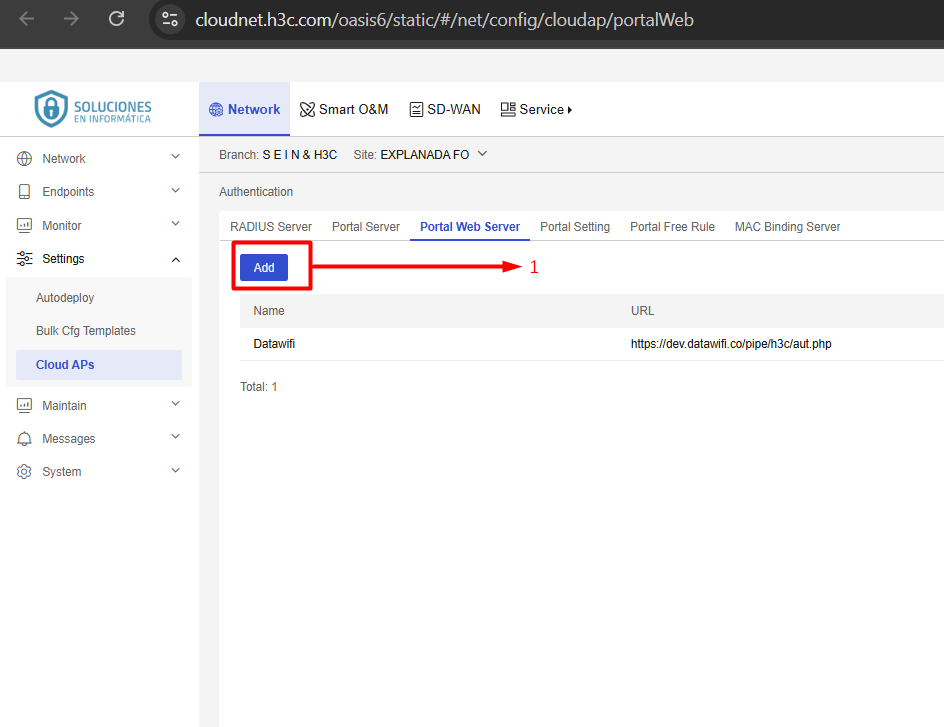

6.CREACIÓN DEL SERVIDOR PORTAL

En este paso se crea el servidor portal que gestionará la redirección al portal cautivo.

Interfaz de usuario gráfica, Texto, Aplicación El contenido generado por IA puede ser incorrecto.

Ítem

Acción

Descripción

1

Abrir Portal Server

Ir a RADIUS Server → Portal Web Server

2

Crear servidor

Dar clic en Add

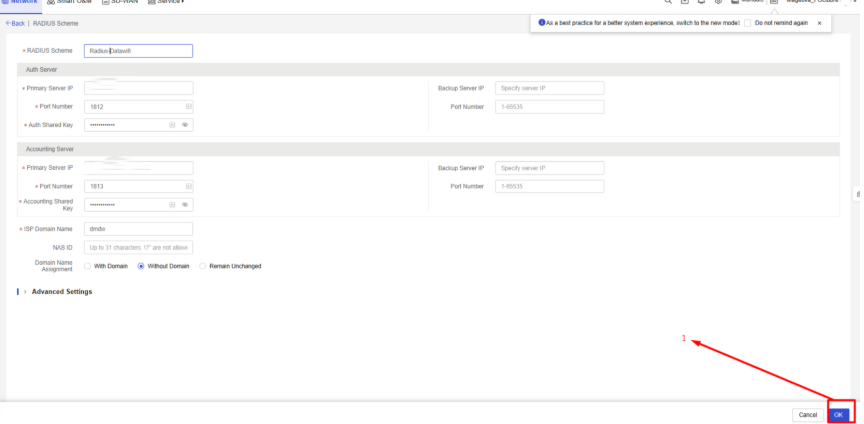

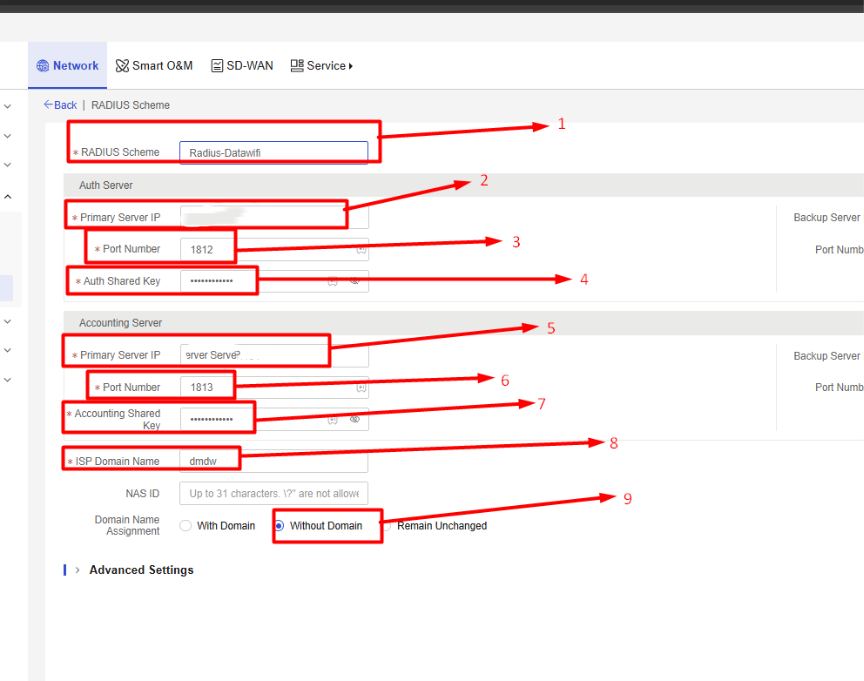

7.CONFIGURACIÓN DEL ESQUEMA RADIUS

En este paso se configuran los parámetros principales del servidor RADIUS utilizado para la autenticación.

Ítem

Acción

Descripción

1

Nombre del esquema

Escribir Radius‑Datawifi

2

IP del servidor

Configurar Primary Server IP

3

Puerto autenticación

Configurar puerto 1812

4

Shared key

Introducir Auth Shared Key

5

Accounting server

Configurar IP y puerto 1813

6

Domain name

Configurar ISP Domain si aplica escribir dmdw

7

Domain assignment

Seleccionar Without Domain

8

Guardar

Dar clic en OK

**Dato recibido desde el correo manuales@datawifi.co

8.VALIDACIÓN DEL RADIUS

En este paso se verifica que la configuración del servidor RADIUS haya sido guardada correctamente.

Ítem

Acción

Descripción

1

Validar datos

Confirmar IP, puertos y claves

2

Aplicar

Dar clic en OK

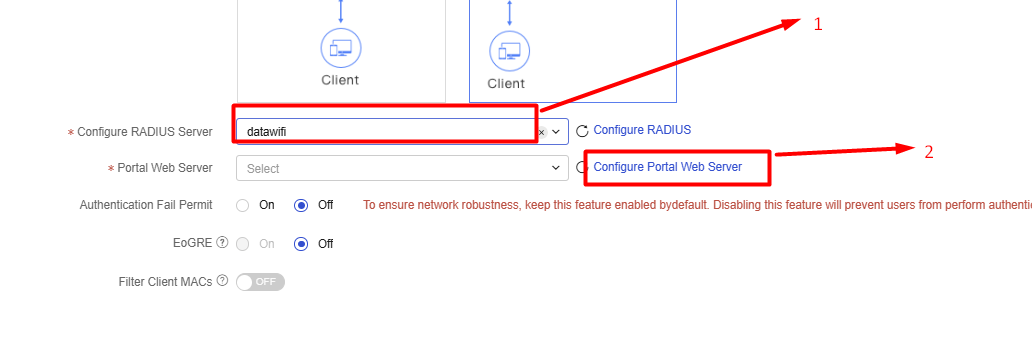

9.ASOCIACIÓN RADIUS Y PORTAL

En este paso se vincula el esquema RADIUS y el servidor portal al SSID.

Ítem

Acción

Descripción

1

Seleccionar RADIUS

Elegir el RADIUS creado  (ej.: datawifi)

2

Seleccionar portal

Abrir Configure Portal Web Server

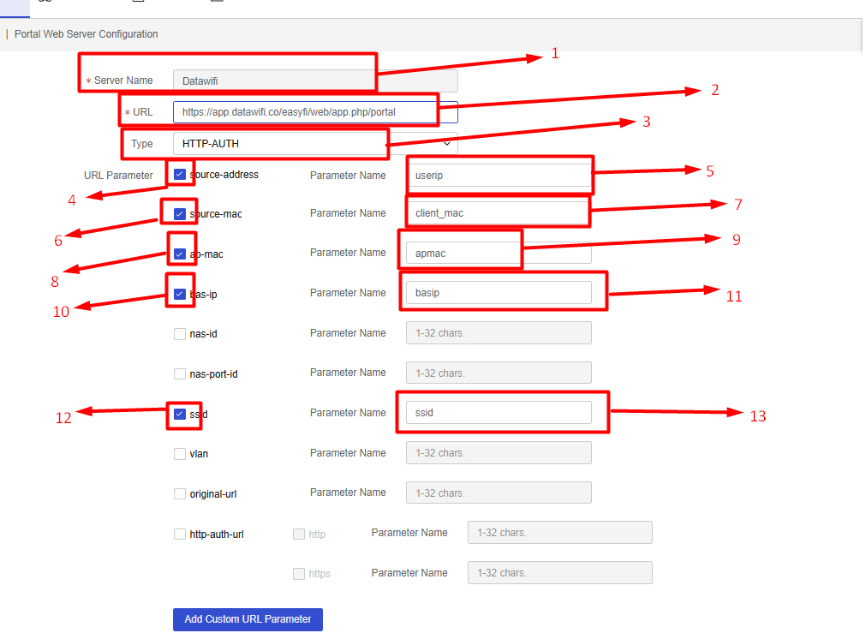

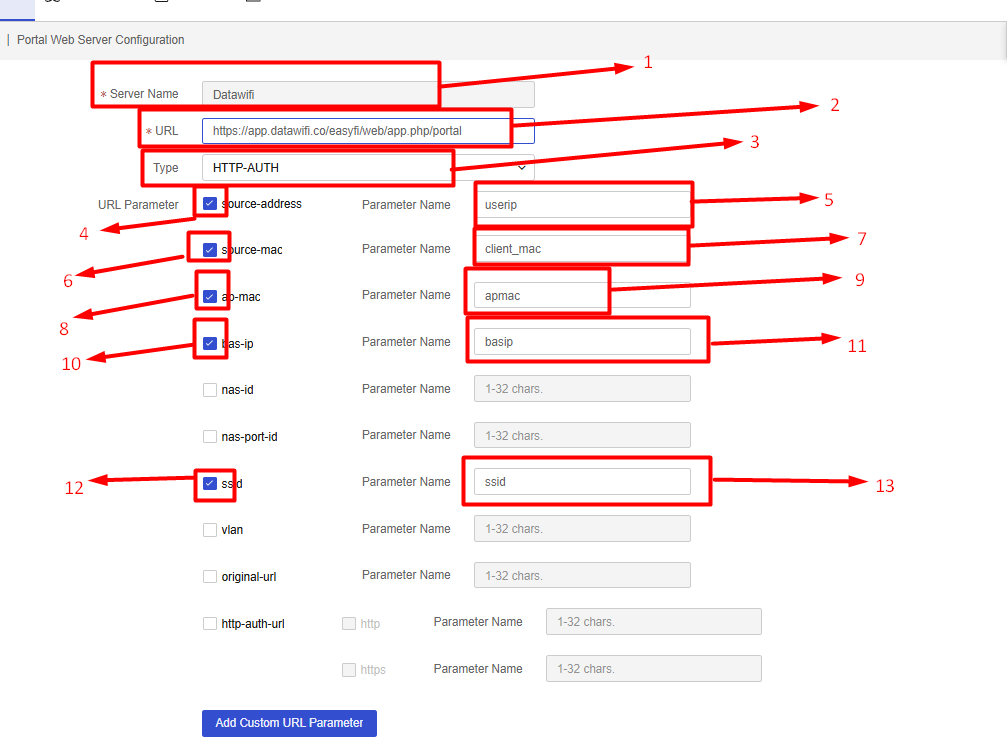

10.CONFIGURACIÓN DEL PORTAL WEB SERVER

En este paso se configura la URL del portal externo y los parámetros enviados al portal.

Interfaz de usuario gráfica, Aplicación, Teams El contenido generado por IA puede ser incorrecto.

Ítem

Acción

Descripción

1

Server Name

Escribir el nombre ej Datawifi

2

URL

Pegar URL del portal

(https://app.datawifi.co/.../auth.php)

3

Type

Seleccionar HTTP-AUTH

4

URL Parameter

Seleccionar parámetros requeridos

(source-address, source-mac, ap-mac, bas-ip, ssid)

5

Parameter Name

Asignar nombres solicitados

(`userip`, `client_mac`, `apmac`, `basip`, `ssid`)

6

Guardar

Dar clic en OK

11.VALIDACIÓN DE PARÁMETROS DEL PORTAL

En este paso se valida que los parámetros enviados al portal coincidan con los requeridos.

Imagen que contiene Interfaz de usuario gráfica El contenido generado por IA puede ser incorrecto.

Ítem

Acción

Descripción

1

Revisar parámetros

Validar userip, client_mac, apmac, basip, ssid

2

Corregir

Ajustar nombres si es necesario

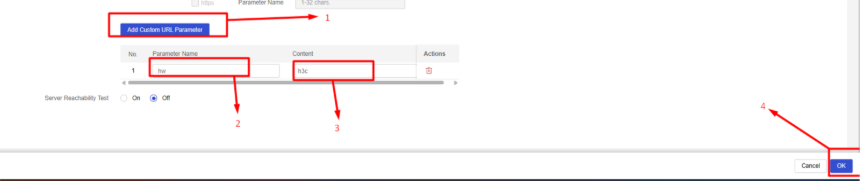

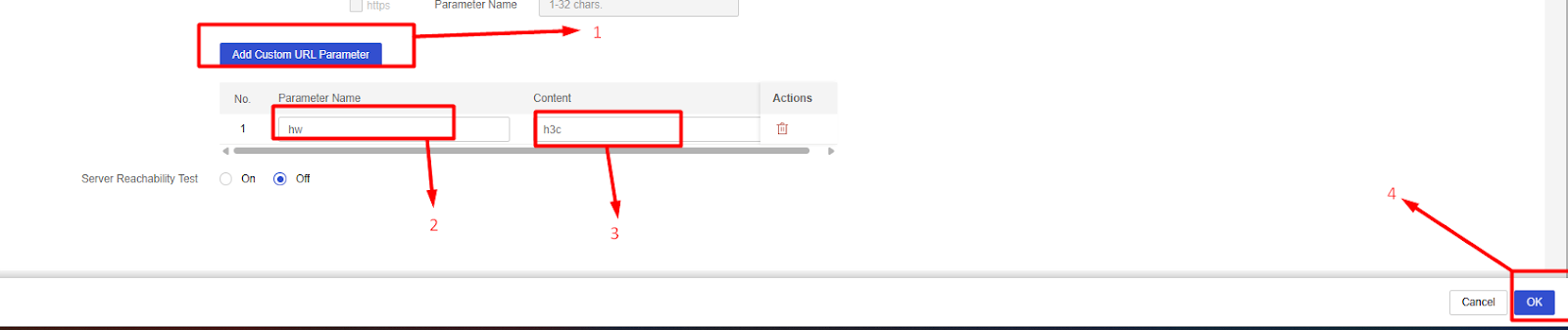

12.CREACIÓN DE PARÁMETRO PERSONALIZADO

En este paso se crea un parámetro adicional que será enviado al portal.

Interfaz de usuario gráfica, Aplicación, Teams El contenido generado por IA puede ser incorrecto.

Ítem

Acción

Descripción

1

Add Custom URL Parameter

Agregar nuevo parámetro

2

Parameter Name

Escribir hw

3

Content

Escribir h3c

4

Guardar

Dar clic en OK

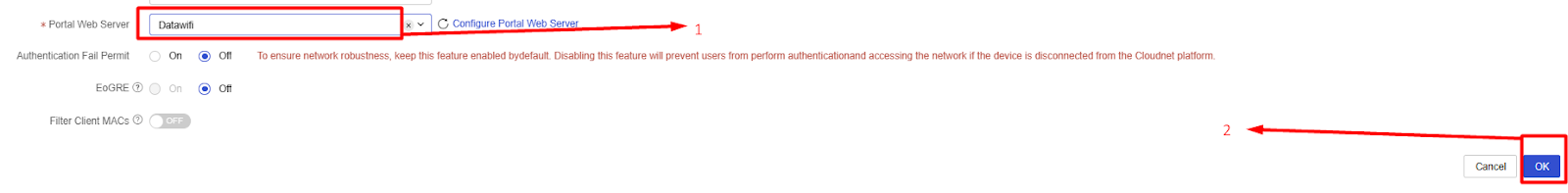

13.CONFIGURACIÓN FINAL DEL SSID

En este paso se finaliza la configuración del SSID que utilizará el portal cautivo.

Ítem

Acción

Descripción

1

Editar SSID

Ir a Wi‑Fi Settings

2

Completar campos

SSID, Forwarding Mode, VLAN

3

Security Mode

Seleccionar Open Access

4

Portal Type

Seleccionar Third‑Party Auth

5

Guardar

Esperar sincronización

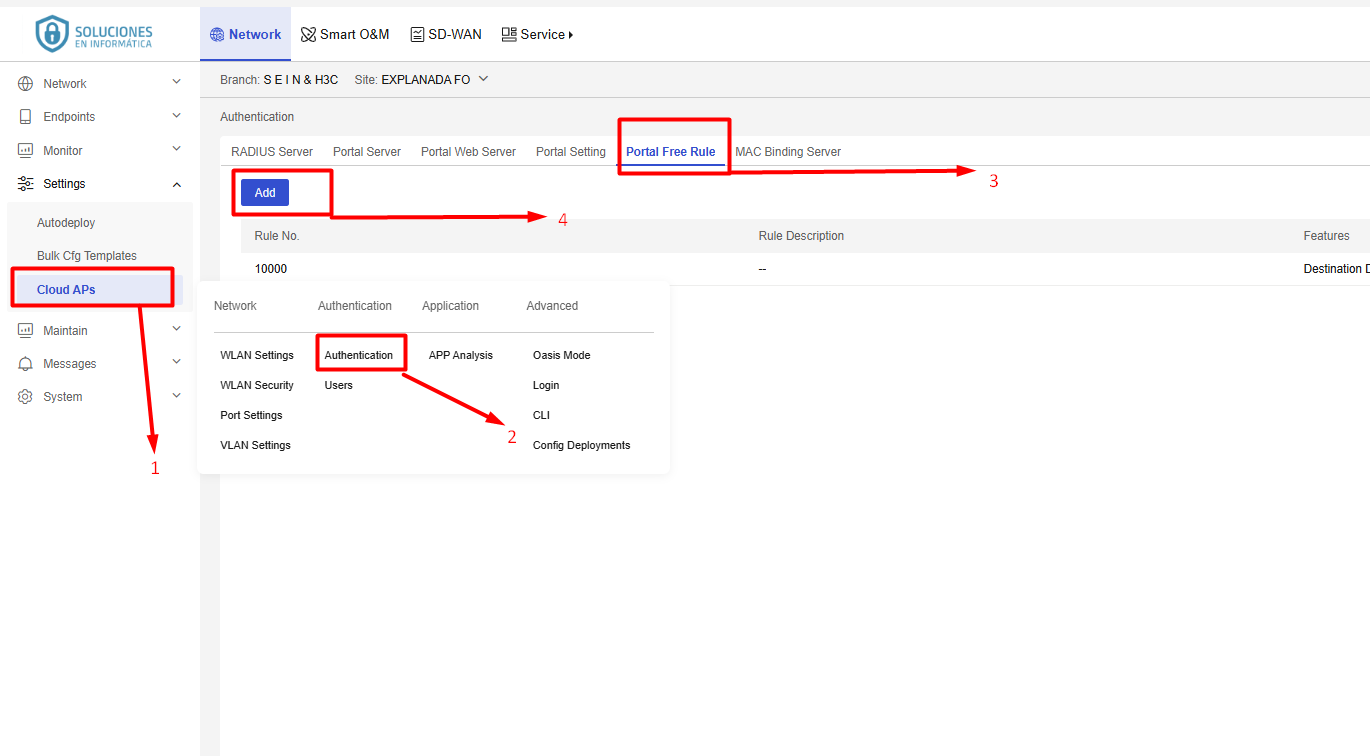

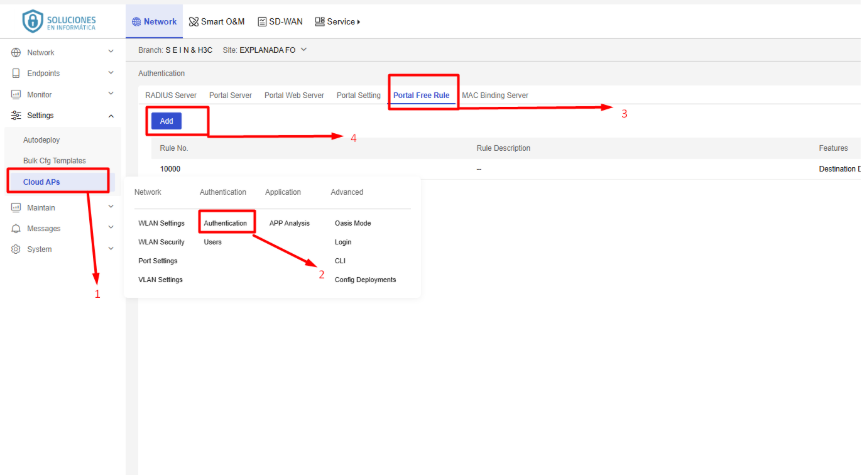

14.CONFIGURACIÓN DE PORTAL FREE RULE

En este paso se crean reglas para permitir acceso a dominios específicos sin autenticación.

Interfaz de usuario gráfica, Aplicación El contenido generado por IA puede ser incorrecto.

Ítem

Acción

Descripción

1

Abrir Portal Free Rule

Ir a la pestaña correspondiente

2

Crear regla

Dar clic en Add

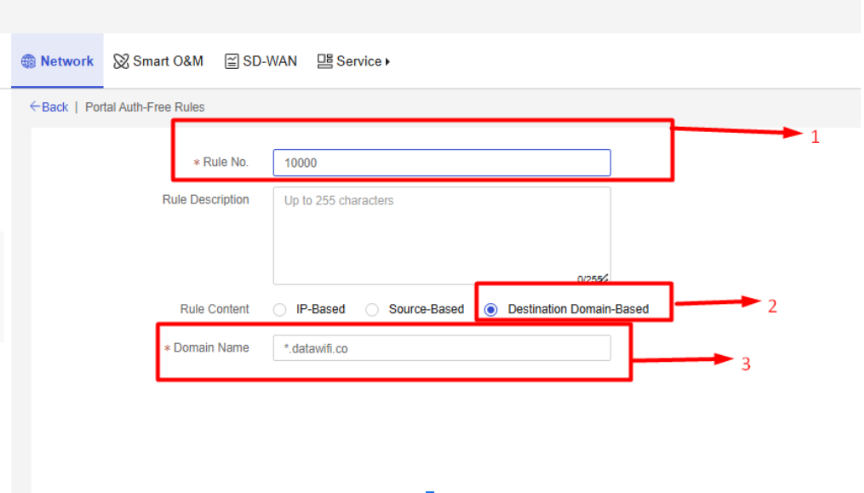

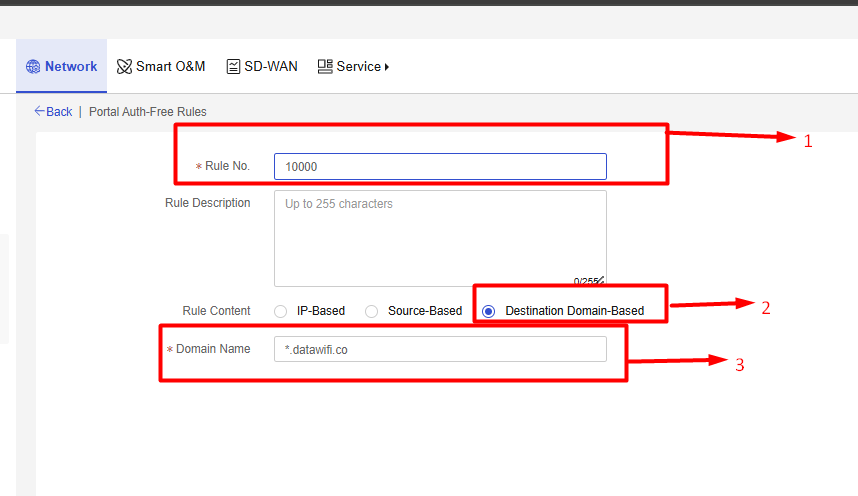

15.CONFIGURACIÓN DE WALLED GARDEN

En este paso se define el dominio permitido sin pasar por el portal cautivo.

Interfaz de usuario gráfica El contenido generado por IA puede ser incorrecto.

Ítem

Acción

Descripción

1

Rule No

Ingresar número de regla empezando con el 10000

2

Rule Type

Seleccionar Destination Domain‑Based

3

Domain

Escribir *.datawifi.co

4

Guardar

Dar clic en OK

MANUAL PARA DESAUTENTICAR USUARIOS EN H3C CLOUD


  Ingrese a la siguiente  URL :
https://datawifi.zohodesk.com/portal/es/kb/articles/manual-para-desautenticar-usuarios-en-h3c-cloud


ÁREAS DE APOYO

  Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo ayuda@datawifi.co o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

  Si tiene alguna duda de quién es el PS y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.
