MANUAL CONFIGURACIÓN DE TELTONIKA

MANUAL CONFIGURACIÓN DE TELTONIKA



MANUAL CONFIGURACIÓN DE TELTONIKA

REQUISITOS PREVIOS

  •  Radius Server 1

  •   Radius Server 2

  •  Radius Secret

  •   UAM Secret

 Con la información de la red para este caso:  "Infraestructura: Teltonika"


PROCESO DE CONFIGURACIÓN

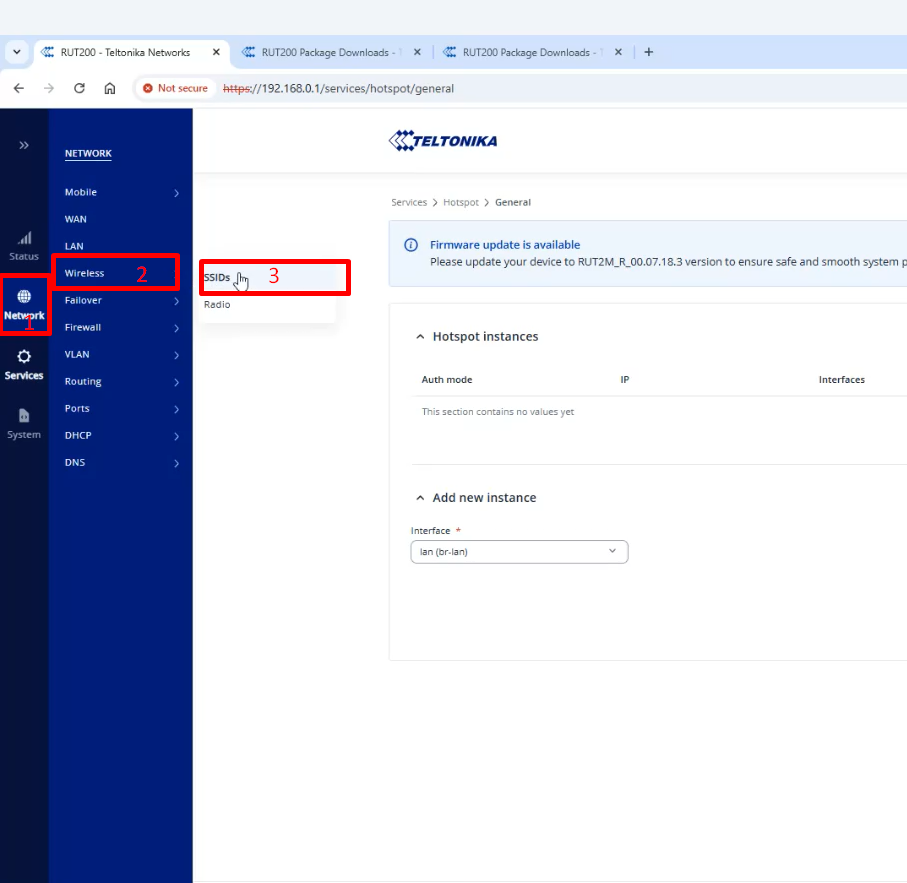

1. Acceso a la sección de configuración de SSIDs

Para iniciar la configuración del punto de acceso, se debe ingresar al módulo de red inalámbrica del equipo y ubicar la sección donde se administran los SSIDs.


ITEM

CAMPO

VALOR

1

Menú principal

NETWORK

2

Submenú

Wireless

3

Sección seleccionada

SSIDs

2. Creación de un nuevo SSID

En esta etapa se inicia el proceso de creación del SSID presionando el botón correspondiente dentro del listado de redes disponibles.




ITEM

CAMPO

VALOR

1

Botón seleccionado

Add

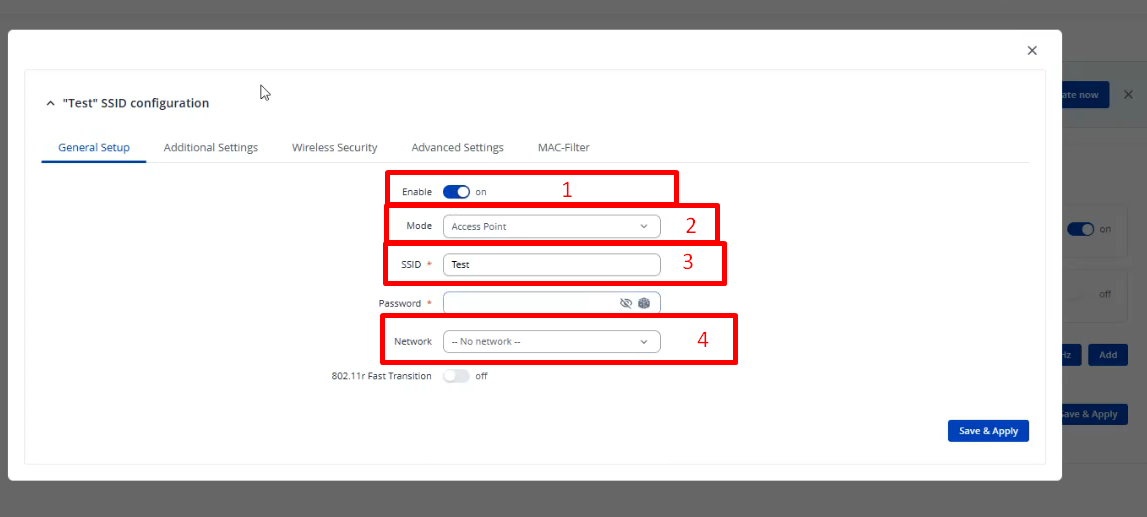

3. Configuración básica del SSID

Aquí se define el nombre de la red, su funcionamiento como punto de acceso y la activación del servicio.




ITEM

CAMPO

VALOR

1

Enable

ON

2

Mode

Access Point

3

SSID

Test (Nombre de la red Wifi)

4

Network

-- No network --

4. Configuración de encriptación OWE (Red abierta encriptada)

En este paso se selecciona el tipo de seguridad para el SSID, eligiendo el modo OWE para ofrecer una red abierta pero con cifrado



ITEM

CAMPO

VALOR

1

Click en

Wireless Security

2

Click en

Encryption

3

Seleccionar opción

OWE — Open Network Encrypted

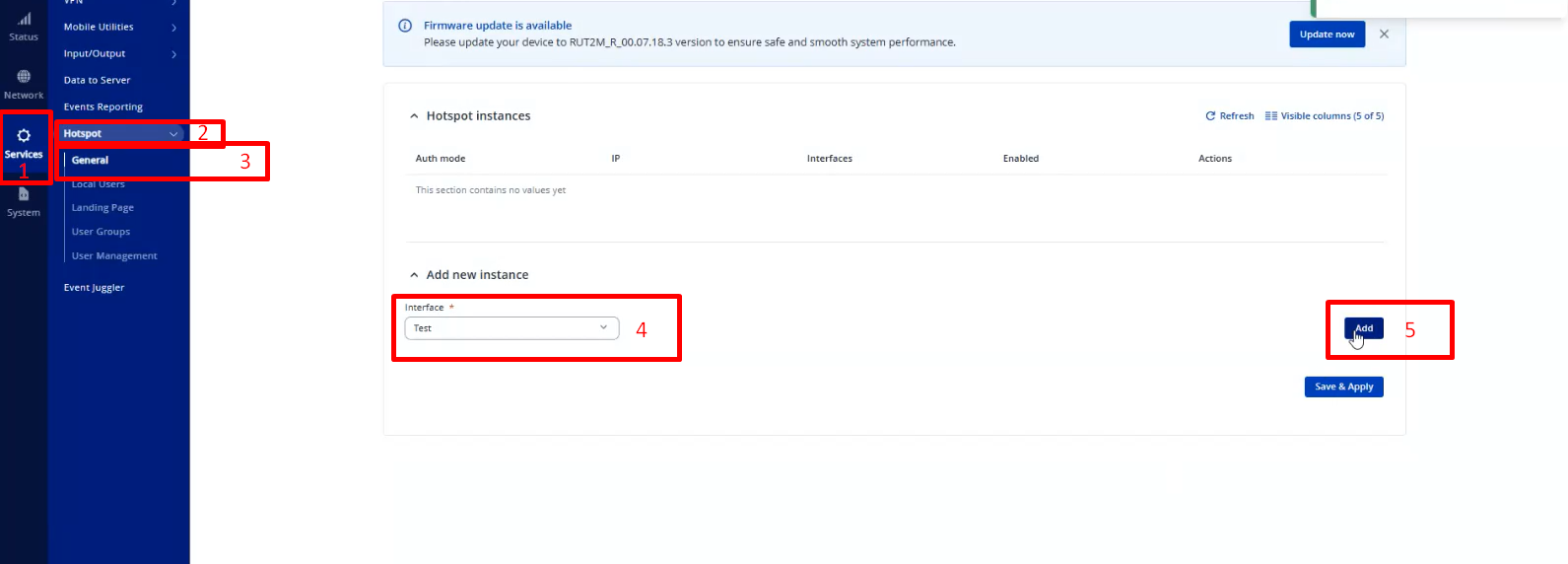

5. Habilitación del Hotspot asociado al SSID

Se accede a la sección de servicios y se selecciona el módulo Hotspot para comenzar la habilitación del portal cautivo sobre el SSID creado.



ITEM

CAMPO

VALOR

1

Click en

Services

2

Click en

Hotspot

3

Click en

General

4

Seleccionar

La red creada

5

Click en

Add

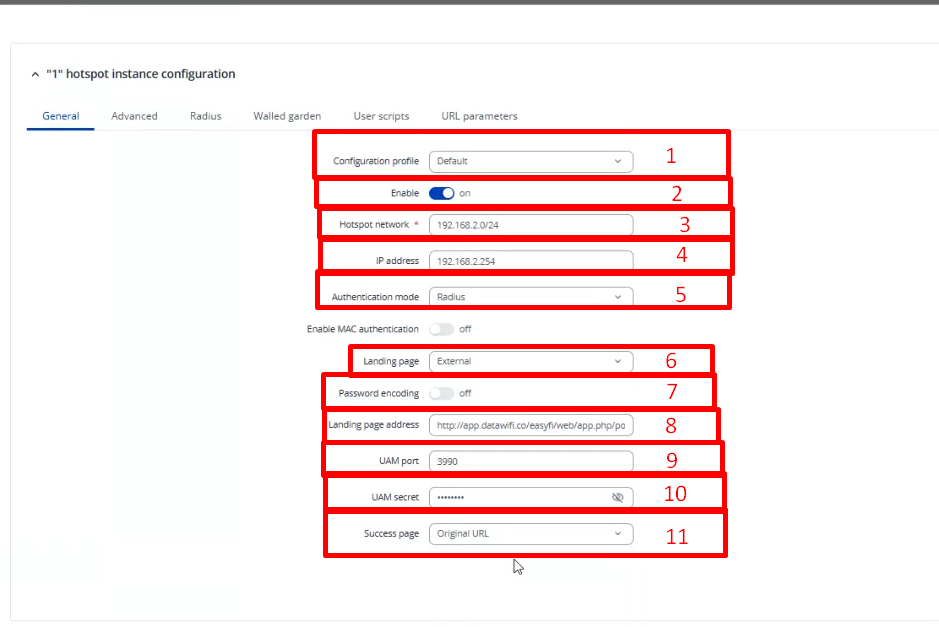

6. Configuración del perfil Hotspot

Este paso permite ajustar los parámetros esenciales del perfil “Default” del hotspot, incluyendo autenticación, red y página de inicio.




ITEM

CAMPO

VALOR

1

Configuration Profile

Default

2

Enable

ON

3

Hotspot Network

Automático (ajustar si cambia el segmento)

4

IP Address

Automático (ajustar si cambia el segmento)

5

Authentication Mode

Radius

6

Landing Page

External

7

Password Encoding

OFF

8

Landing Page Address

http://app.datawifi.co/easyfi/web/app.php/portal

9

UAM Port

3990

10

UAM secret

*****

11

Success Page

Original URL

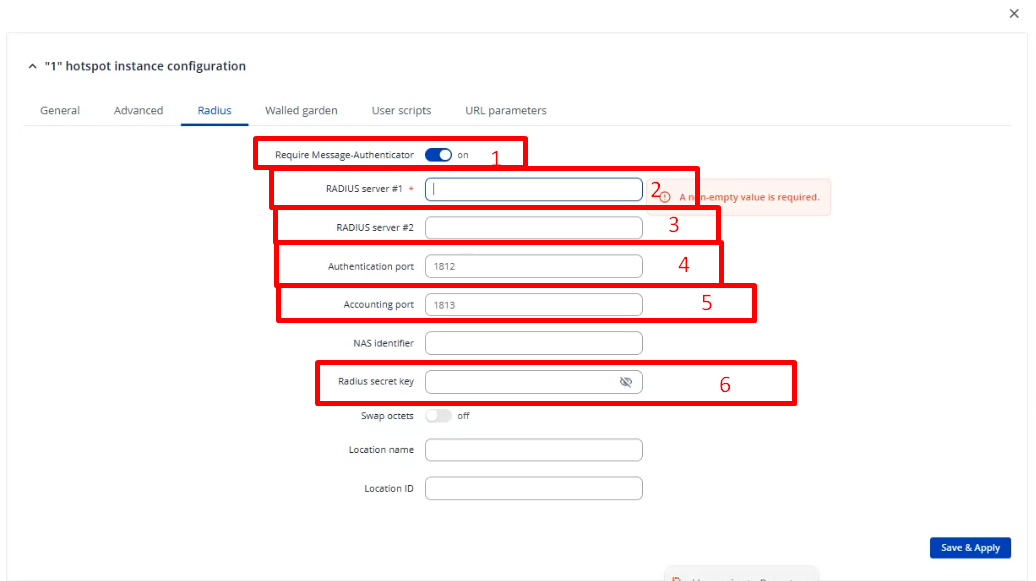

7. Configuración de servidores RADIUS

Aquí se especifican los servidores de autenticación y contabilidad RADIUS utilizados por el portal cautivo.



ITEM

CAMPO

VALOR

1

Require Message-Authenticator

ON

2

Radius Server #1

*****

3

Radius Server #2

*****

4

Authentication Port

1812

5

Accounting Port

1813

6

Radius Secret Key

*****

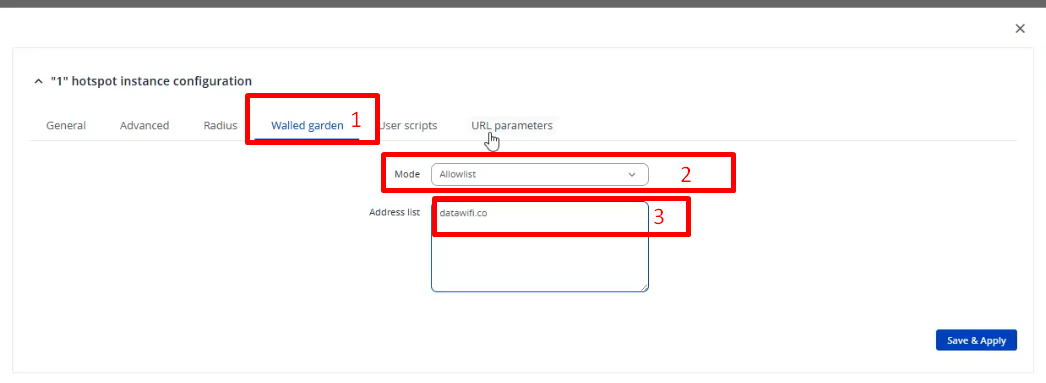

8. Configuración de Walled Garden

Este paso permite definir los dominios que pueden accederse sin autenticación, necesarios para comunicación del portal cautivo.



ITEM

CAMPO

VALOR

1

Seleccionar

Walled Garden

2

Mode

Allow List

3

Address List

datawifi.co


De la siguiente tabla, use los dominios más ajustados posibles a sus necesidades, evite al máximo el uso de dominios que no son estrictamente necesarios para el despliegue y funcionamiento de su portal para colocarlos en el ITEM 3

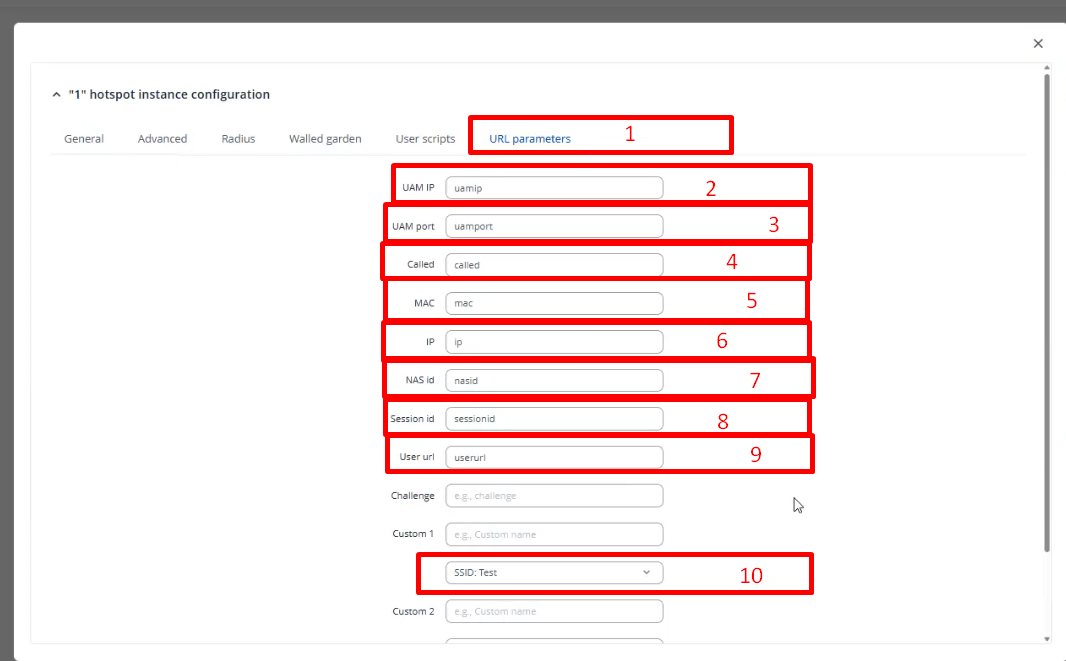

9. Configuración de parámetros URL (UAM)

Se definen las variables que serán enviadas al servidor de autenticación durante la redirección UAM del hotspot.




ITEM

CAMPO

VALOR

1

Seleccionar

URL Parameters

2

UAM IP

uamip

3

UAM Port

uamport

4

Called

called

5

MAC

mac

6

IP

ip

7

NAS ID

nasid

8

Session ID

sessionid

9

User URL

userurl

10

Seleccionar SSID

SSID creado

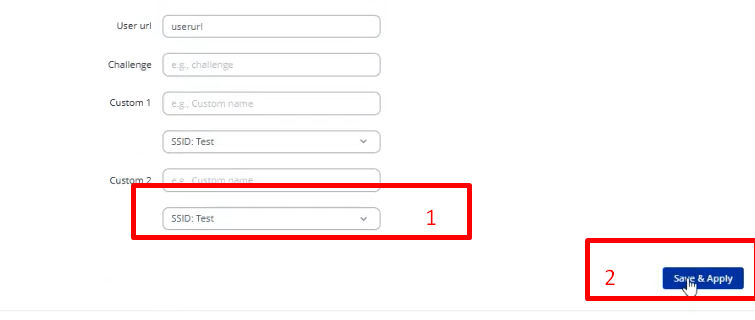

10. Guardado y aplicación de la configuración

Finalmente, se selecciona el SSID configurado y se guardan los cambios para activar todas las funciones del hotspot.




ITEM

CAMPO

VALOR

1

Seleccionar

SSID creado

2

Click en

Save & Apply




ÁREAS DE APOYO


  Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo ayuda@datawifi.co o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.

  Si tiene alguna duda de quién es el PE y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.


Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
