MANUAL CONFIGURACIÓN DE RUIJIE

MANUAL CONFIGURACIÓN DE RUIJIE



MANUAL CONFIGURACIÓN DE RUIJIE


REQUISITOS PREVIOS

Solicite al correo manuales@datawifi.co  los siguientes datos:
Portal Server IP
 Con la información de la red para este caso:  "Infraestructura: Ruijie"

PROCESO DE CONFIGURACIÓN

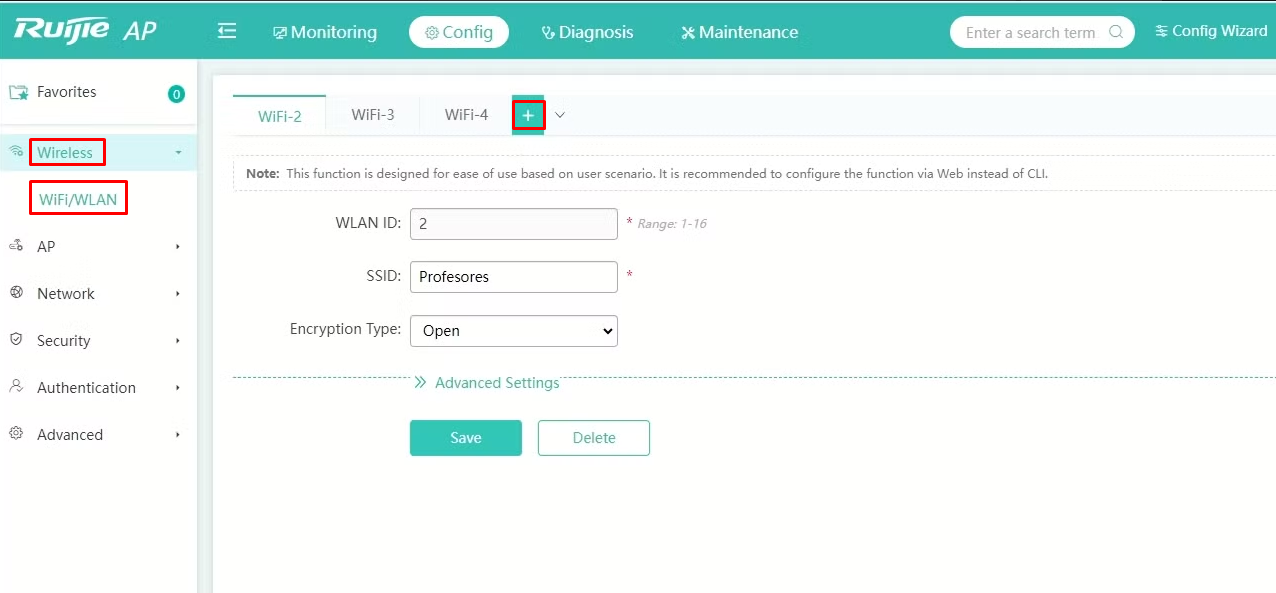

Para crear el SSID ingrese al panel de navegación ubicado en la parte izquierda y seleccione la opción de Wireless, posterior a ello seleccionamos la opción WIFI/WLAN y finalmente +, tal como se observa en la siguiente imagen.

Interfaz de usuario gráfica, Texto, Aplicación, Correo electrónico Descripción generada automáticamente

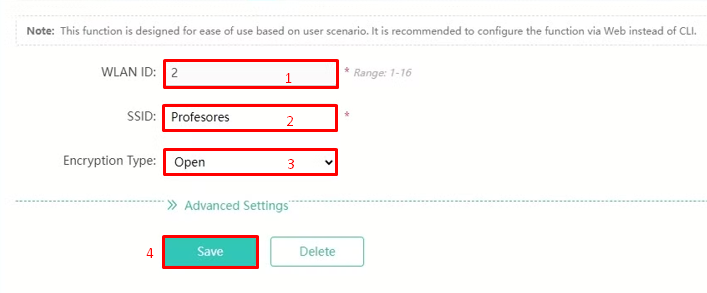

Posteriormente se desplegará una ventana que deberá diligenciar de acuerdo a lo requerido

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

WLAN ID

Es el ID que identifica el número de SSID a configurar (automático)

2

SSID

Ingrese el nombre que desee darle a la red

3

Encrytion type

Open

4

Save

Seleccionar el botón save, para guardar los cambios realizados

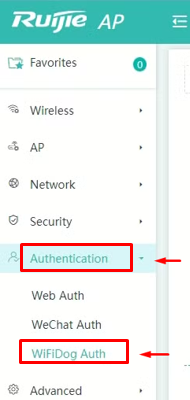

posteriormente, ingrese al panel de navegación ubicado en la parte izquierda y seleccione Authentication > WifiDogAuth,

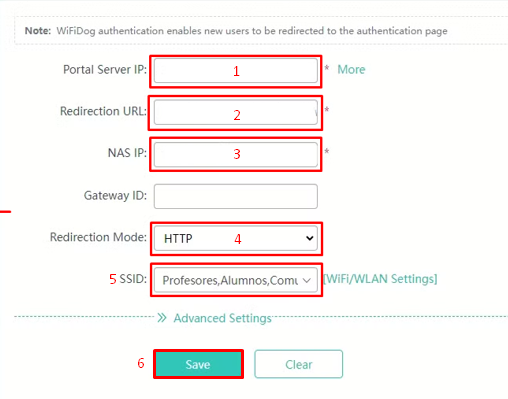

Posteriormente se desplegará una ventana que deberá diligenciar de acuerdo a lo sugerido en la siguiente tabla.

Use los datos de la siguiente tabla para llenar los espacios que se muestran en la anterior imagen, siguiendo el orden de los números.

ITEM

CAMPO

VALOR

1

Portal Server IP

**

2

Redirection URL

http://app.datawifi.co/easyfi/web/services/auth/ruijie.php

3


NAS IP

IP de acceso del AP (Se recomienda configurar una IP privada por fuera del segmento en uso, ej. 10.10.10.10)


4

Gateway ID

en este espacio puede agregar el Identificación del AP (no es obligatorio y el espacio puede quedar en blanco)

5

Redirection Mode

HTTP

6

Save

Seleccionar el botón save, para guardar los cambios realizados

**Dato recibido desde el correo “manuales@datawifi.co”

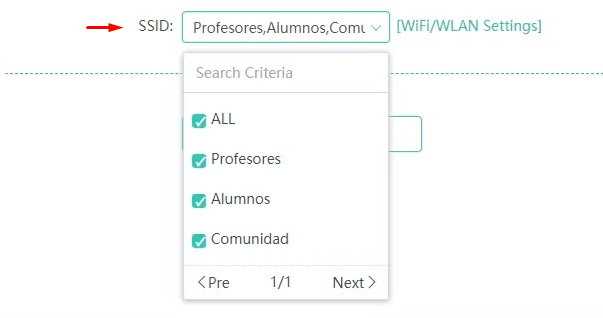

En la opción SSID, seleccione los SSID que requiere que funcionen bajo portal cautivo:

Interfaz de usuario gráfica, Aplicación Descripción generada automáticamente

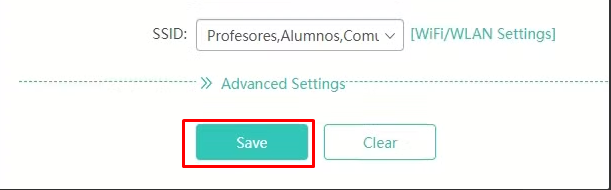

Seleccione el botón save, para guardar los cambios realizados


Interfaz de usuario gráfica, Aplicación, Sitio web Descripción generada automáticamente

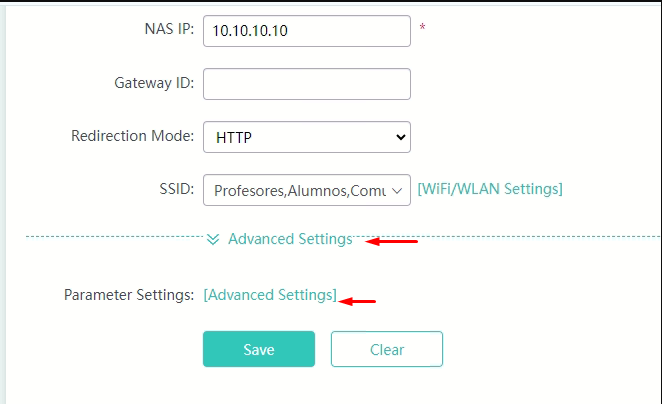

Posteriormente seleccione la opción Advanced Settings para desplegar el menú correspondiente a este parámetro, luego dentro de las opciones de Parameter Settings seleccione [Advanced Settings] como se muestra en la siguiente imagen.

Interfaz de usuario gráfica, Texto, Aplicación, Correo electrónico, Sitio web Descripción generada automáticamente

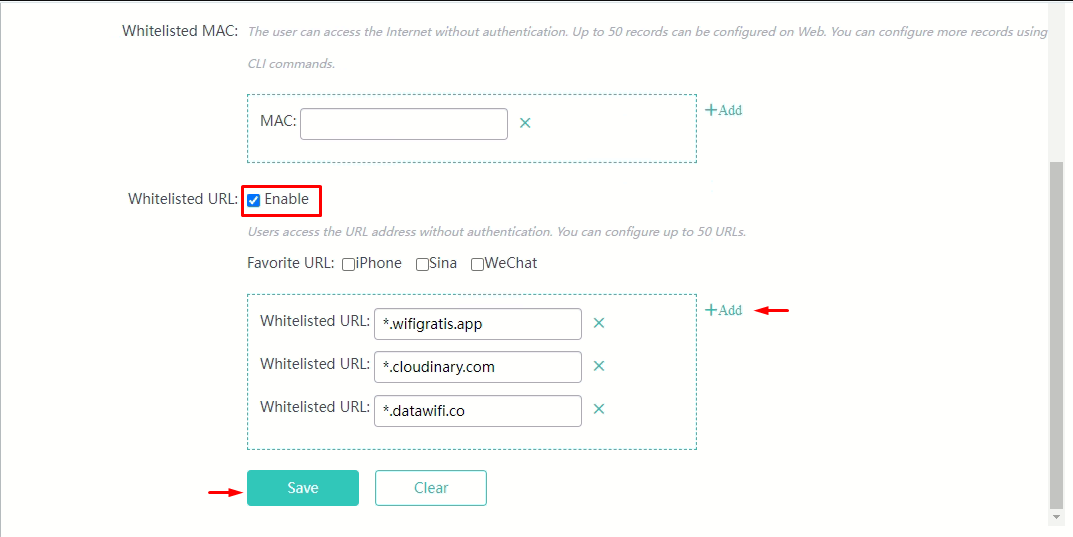

Por último, se deben configurar las URL del walled garden necesarias para el despliegue del portal, para lo cual se debe habilitar la opción Whitelisted URL, e ingresarlas y añadirlas en Add:



De la siguiente tabla, use los dominios más ajustados posibles a sus necesidades, evite al máximo el uso de dominios que no son estrictamente necesarios para el despliegue y funcionamiento de su portal

Interfaz de usuario gráfica Descripción generada automáticamente con confianza media


Por último, Seleccione el botón save, para guardar los cambios realizados

ÁREAS DE APOYO

  Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PE y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo support@datawifi.zohosupport.com o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.
  Si tiene alguna duda de quién es el PE y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.


Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
