CONFIGURACIÓN FLOW METRICS ARUBA CENTRAL

CONFIGURACIÓN FLOW METRICS ARUBA CENTRAL









RECOMENDACIONES PREVIAS

       Tener las licencias asignadas correspondiente a la cantidad de dispositivos a registrar.

       Configurar previamente los pisos y sitios en Aruba Central con sus correspondientes asignaciones de APs y mapas.

       Contar con el archivo de imagen (.jpg, .jpeg, .png) de los planos cargados en Central.

           Las dimensiones de la imagen compartida a Datawifi, deben ser las mismas de la imagen cargada en Central.



CONFIGURACIÓN

Acceder a Global -> Organization.



Dirigirse a Platform Integration y luego REST API.

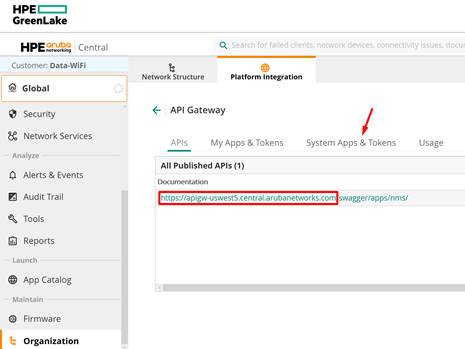

En APIs, copiar y compartir a Datawifi la URL de Documentación, luego ingresar a System Apps & Token.

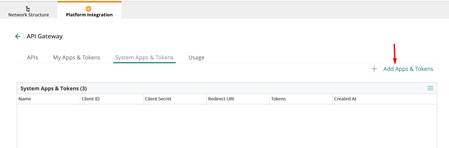

Generar un nuevo Token.

Nombrar el token.

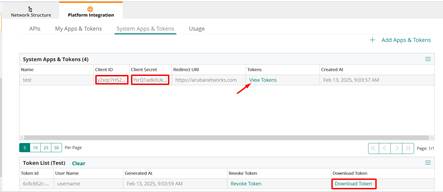

Copiar y compartir a Datawifi el Client ID y el Client Secret. Luego dar clic en View Tokens. En la parte inferior aparecerá el listado de tokens. Dar clic en Download Token.



Se abrirá una nueva ventana, copiar y compartir el JSON que contiene el access_token y el refresh_token.



Configuración de pisos y planos

Para agregar los mapas a ARUBA CENTRAL ya que de allí es de donde se toma la información de la localización debemos realizar los siguientes pasos.

Se debe tener un site creado previamente, de lo contrario, realizar lo siguiente.

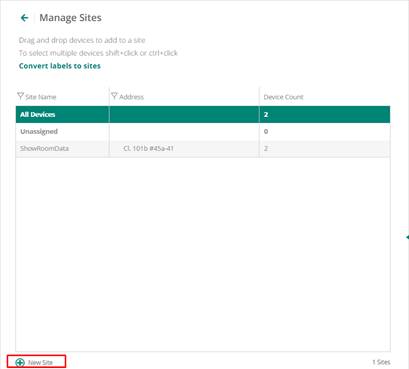

Dar clic en (+) New Site.

Interfaz de usuario gráfica

El contenido generado por IA puede ser incorrecto.













Diligenciar los campos solicitados lo más detallados posibles.



Interfaz de usuario gráfica, Texto, Aplicación

El contenido generado por IA puede ser incorrecto.

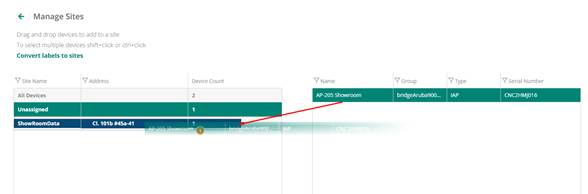

Deslizar el o los dispositivos al sitio creado.

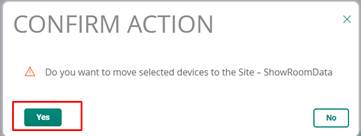

Confirmar que los dispositivos se han movido al sitio.

Interfaz de usuario gráfica, Texto, Aplicación

El contenido generado por IA puede ser incorrecto.

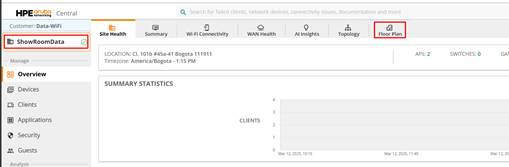

Luego ir a el Sitio creado e ir a la pestaña “Floor Plan”.

Interfaz de usuario gráfica, Texto, Aplicación

El contenido generado por IA puede ser incorrecto.

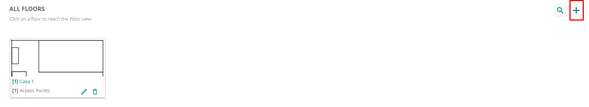

Dar clic para agregar en el botón (+) para agregar un piso.



Patrón de fondo

El contenido generado por IA puede ser incorrecto.

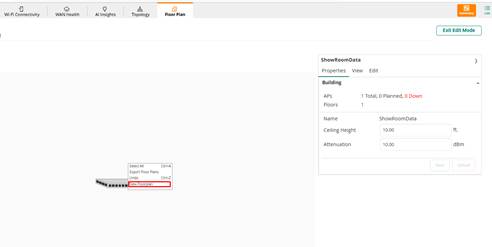

Se abrirá generará una ventana en la cual se dará clic derecho en “New Floor Plan”.

Se elige el archivo en los formatos soportados como lo indica la imagen adicional se indica el nombre y el número del piso.

Interfaz de usuario gráfica, Texto, Aplicación

El contenido generado por IA puede ser incorrecto.


Se dará clic en el botón de “Measure”, en el cual se dará la posibilidad de escalar el mapa inicialmente en Pies (ft), guardar la medición al darle “OK”.

Interfaz de usuario gráfica, Aplicación

El contenido generado por IA puede ser incorrecto.

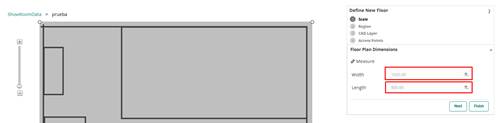

Los campos de ancho y largo se diligenciarán automaticamente despues de la medición, luego dar clic en “Next”.

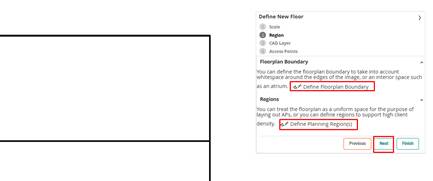

Se puede establecer los limites de los mapas, para que la gráfica no salga del mapa (Define Floorplan Boundary), y también establecer las regiones donde se va a tener el AP para que solo tenga en cuenta la ubicación de los AP (Define Planning Regions) y luego dar clic en el botón “Next”.

Imagen que contiene Interfaz de usuario gráfica

El contenido generado por IA puede ser incorrecto.

Damos Clic en “Next” ya que no se establen capas importadas de Autocad.

Interfaz de usuario gráfica, Texto, Aplicación, Correo electrónico

El contenido generado por IA puede ser incorrecto.

Damos clic en “Add deploy AP”, que son los AP que están agregados en el sitio, seleccionamos el AP y lo arrastramos a la posición deseada en el mapa y le damos clic en “Finish”.

Interfaz de usuario gráfica, Aplicación

El contenido generado por IA puede ser incorrecto.

Una vez terminado este paso, podemos cambiar la medida de los mapas de Pies (ft) a Metros, dando clic el icono de la visión y seleccionaremos metros en la unidad de medida.

Interfaz de usuario gráfica

El contenido generado por IA puede ser incorrecto.

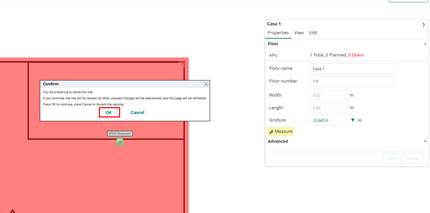

Nuevamente se abre la edición del mapa y se deberá escalar nuevamente.

Diagrama

El contenido generado por IA puede ser incorrecto.


Cuando se guarden los cambios se generará una reconfirmación de la información.



Interfaz de usuario gráfica, Aplicación

El contenido generado por IA puede ser incorrecto.

Con esto ya terminaría el proceso de la generación del mapa.


Nota: Si se desea obtener la información por Access Point se debe generar un piso por AP ya que la manera en la que trabaja Aruba central es que enviar la información general y no discrimina por AP que estén en el mismo piso creado.



ÁREAS DE APOYO

       Recuerde que si tiene alguna falla, solicitud o necesidad puede contactar al PS y/o comercial asignado al proyecto, o también podrá solicitar apoyo a nuestro equipo de operaciones mediante el correo support@datawifi.zohosupport.com o directamente en nuestro aplicativo de mesa de ayuda en la dirección https://datawifi.zohodesk.com/portal/es/newticket.



       Si tiene alguna duda de quién es el PS y/o el comercial asignado a la cuenta, por favor valide esta información en el starter pack que se le fue entregado al inicio del proyecto.





Gracias por confiar en la plataforma líder en América Latina en análisis de datos y calidad de las redes Wifi.
