Proceso de Configuración
1.
Para
configurar la red, ingresamos a “configuration” y luego
seleccionamos “Wireless”. Se va a desplegar el panel de configuración general.
Ingresar al radio
deseado para configurar la red del portal (2.4GHz o 5GHz)

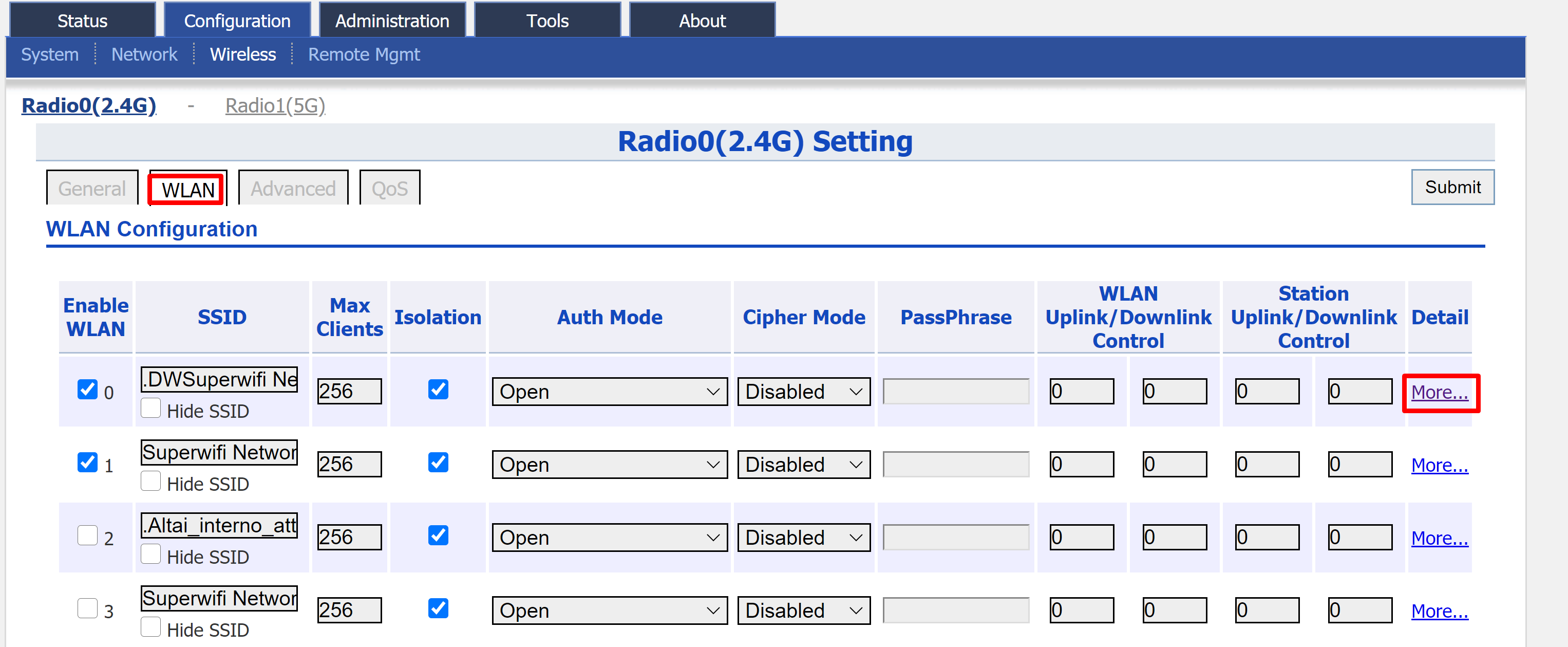

2. Luego nos dirigimos a la pestaña “WLAN” y
seleccionamos la opción “More Detail” de la WLAN que se va a configurar.

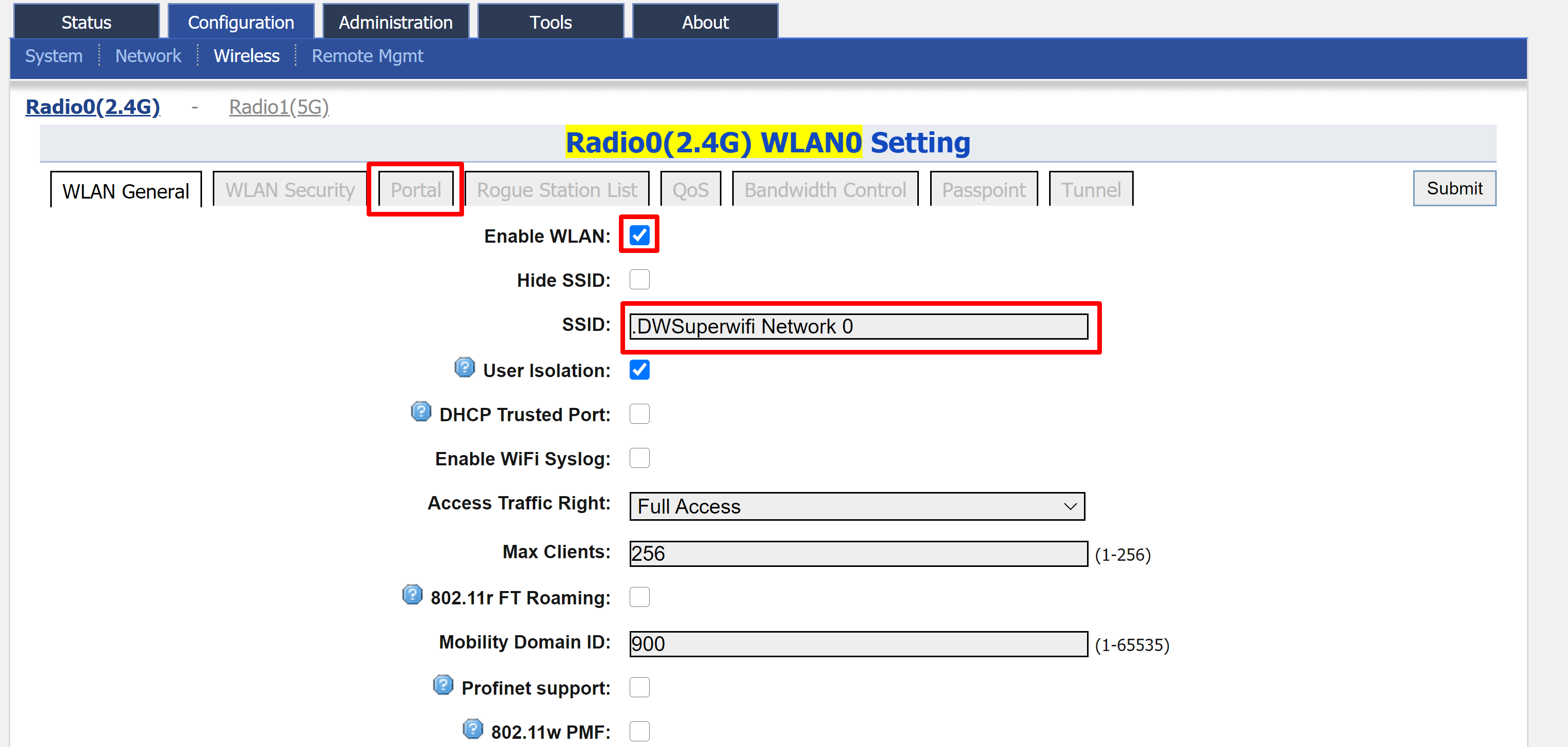

3. Se va a desplegar el siguiente panel, en el
cual se debe habilitar la opción “Enable WLAN” e ingresar el SSID. Luego de
esto, se debe seleccionar la pestaña “Portal”.
Se procede con la
configuración del portal y RADIUS. En la configuración
del portal se debe habilitar la opción “Enable Portal” y la opción “Enable Portal Acl”, y configurar
los siguientes parámetros:
-
Portal URL =
http://cdn.datawifi.co/app.html
-
Portal
Secret = datawifi
-
En la configuración
RADIUS, se deben tener en cuenta los siguientes parámetros:
●
Primary
RADIUS Server = X.X.X.X
●
Secondary
RADIUS Server = X.X.X.X
●
RADIUS
Shared Secret = XXXXX
●
RADIUS
Auth Port =1812
●
RADIUS
Acct Port =1813
●
RADIUS
NASID = MAC Ethernet del AP
Esta información debe solicitarse al siguiente correo
electrónico:
manuales@datawifi.co

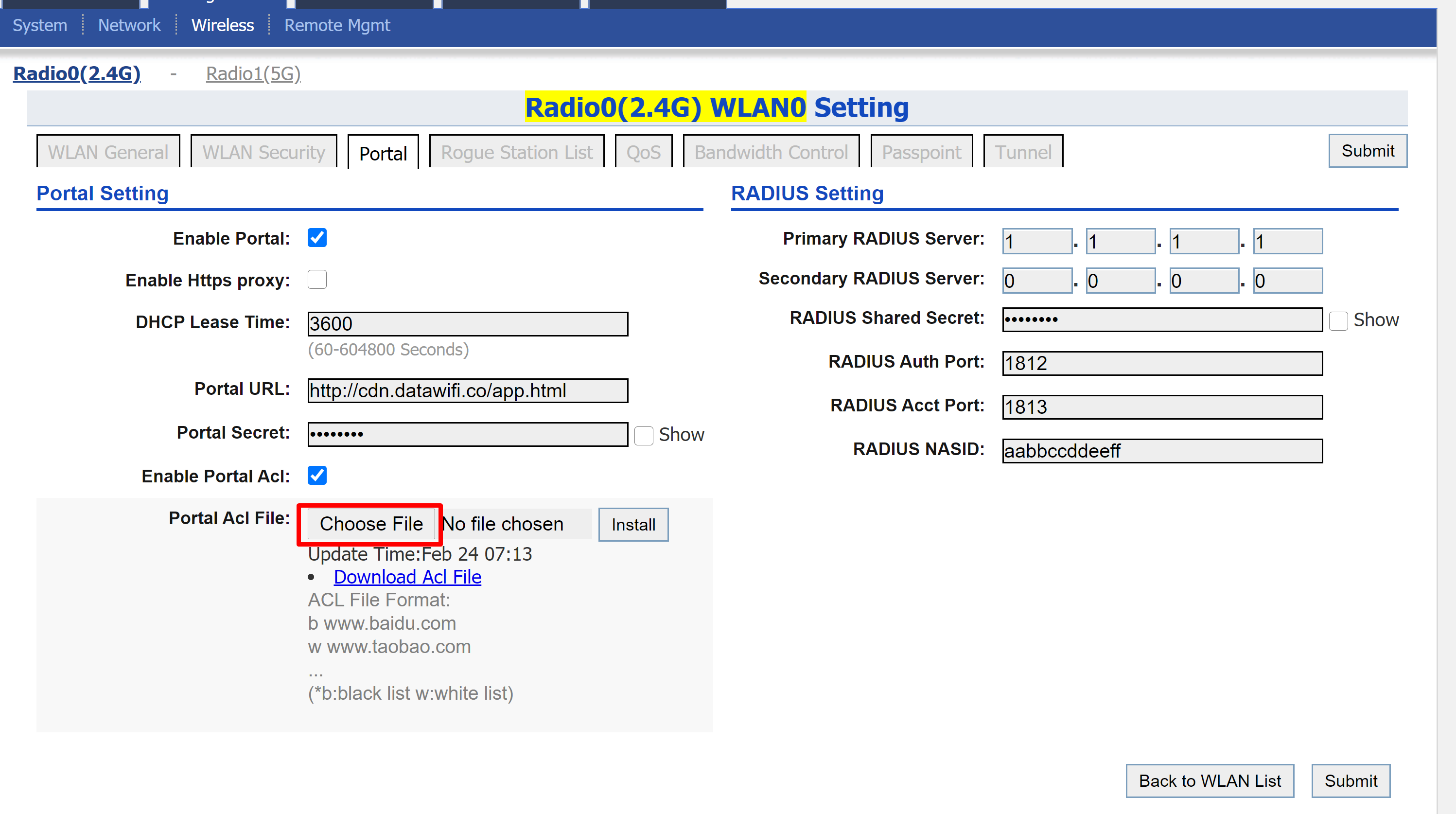

Para continuar con la
configuración del portal, seleccionamos en la pestaña “Portal Acl File” la
opción “Choose File” para subir el archivo con las direcciones del Walled
Garden.
Para la creación del
archivo con las direcciones de Walled Garden, se debe tener en cuenta que debe
ser en formato “.txt”, como se muestra en el siguiente ejemplo.
Agregar las
direcciones pertinentes de la siguiente tabla:

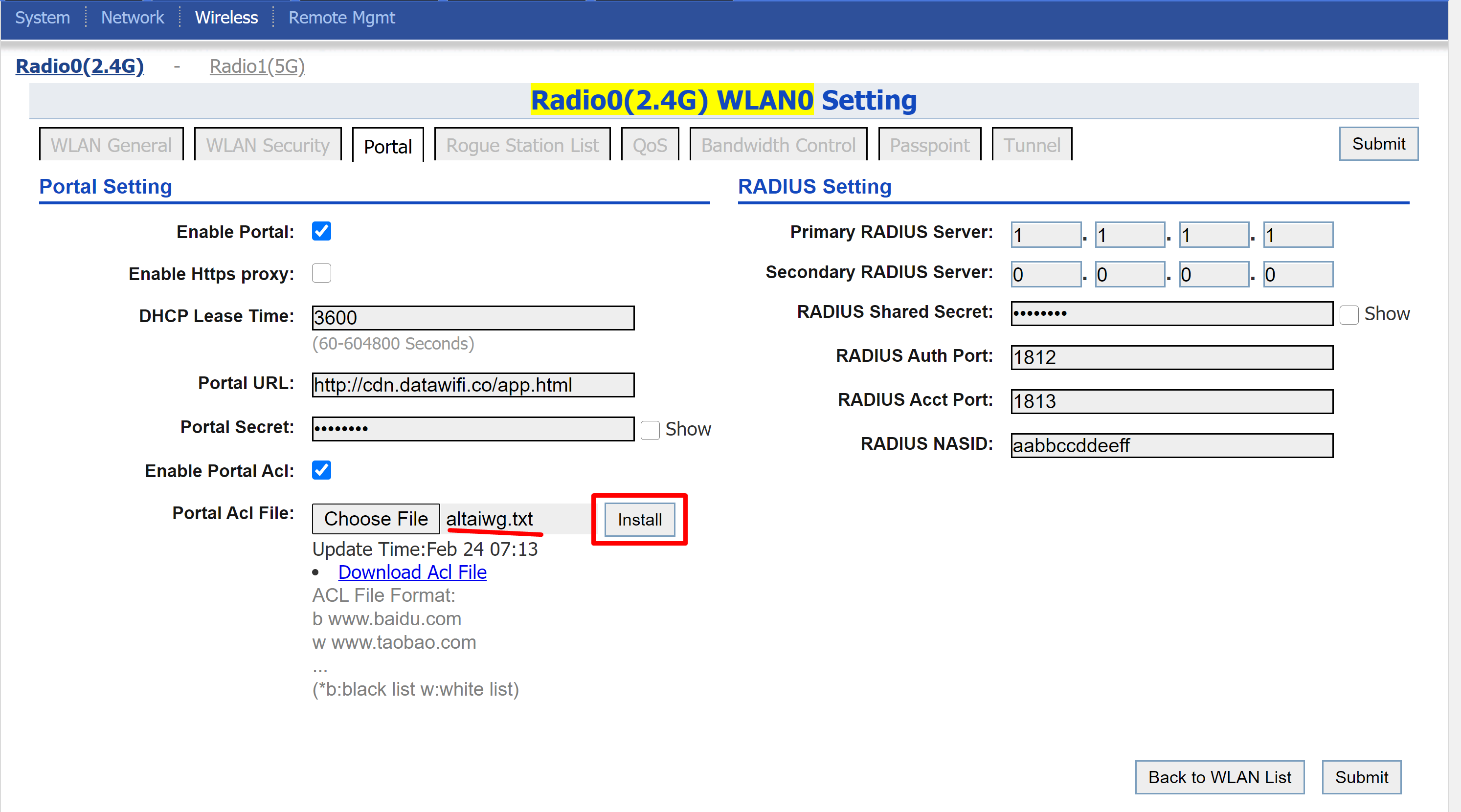

Luego de subir el
archivo, se puede visualizar el archivo al lado de “Choose File”, por lo que se
procede a dar clic en “Install”.
Luego de realizar la
instalación, se va a visualizar un mensaje emergente indicando que el archivo
fue cargado exitosamente.

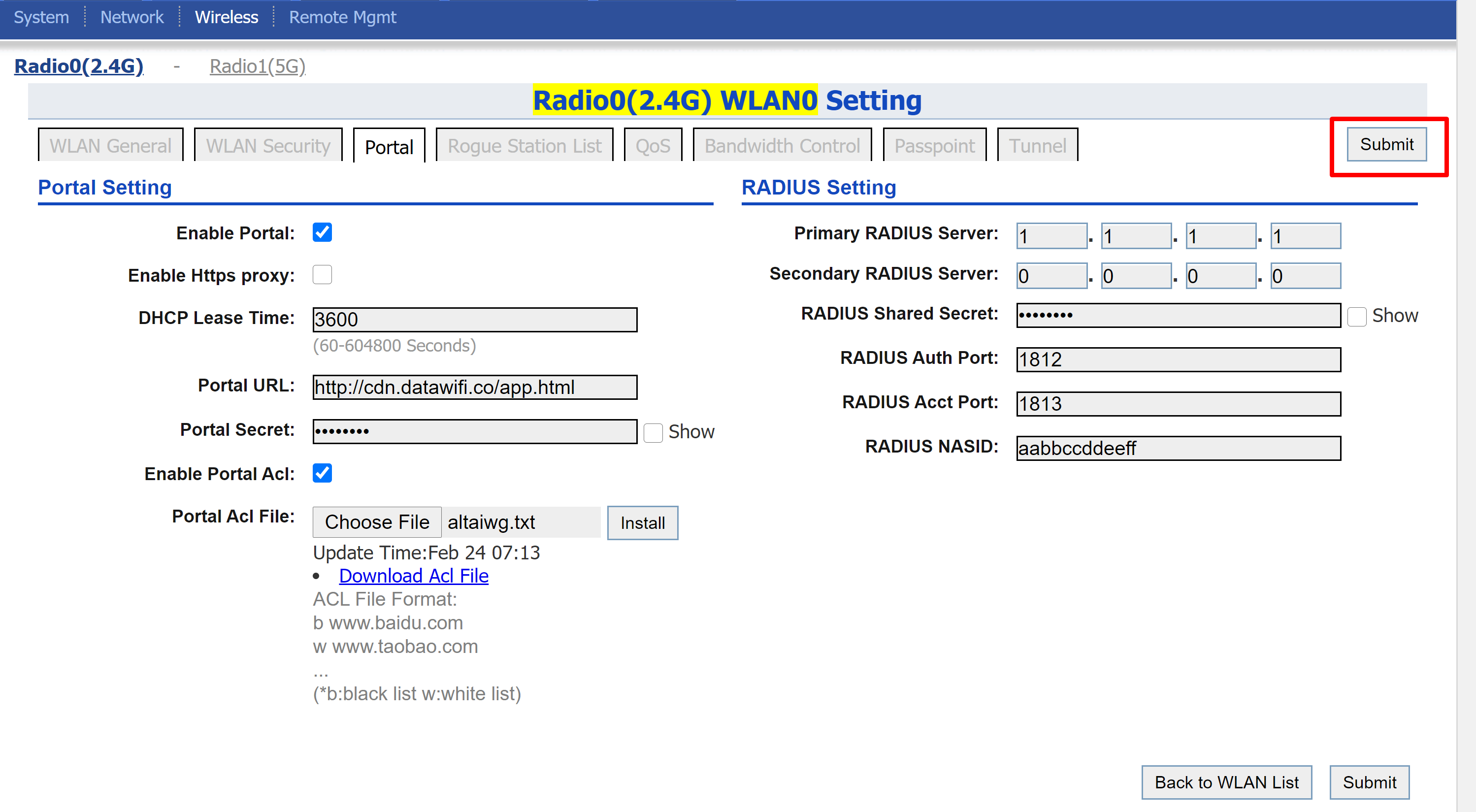

Se da clic en
“submit”.
Para finalizar, se
debe de guardar los cambios realizados, dando clic en “Save & Apply”

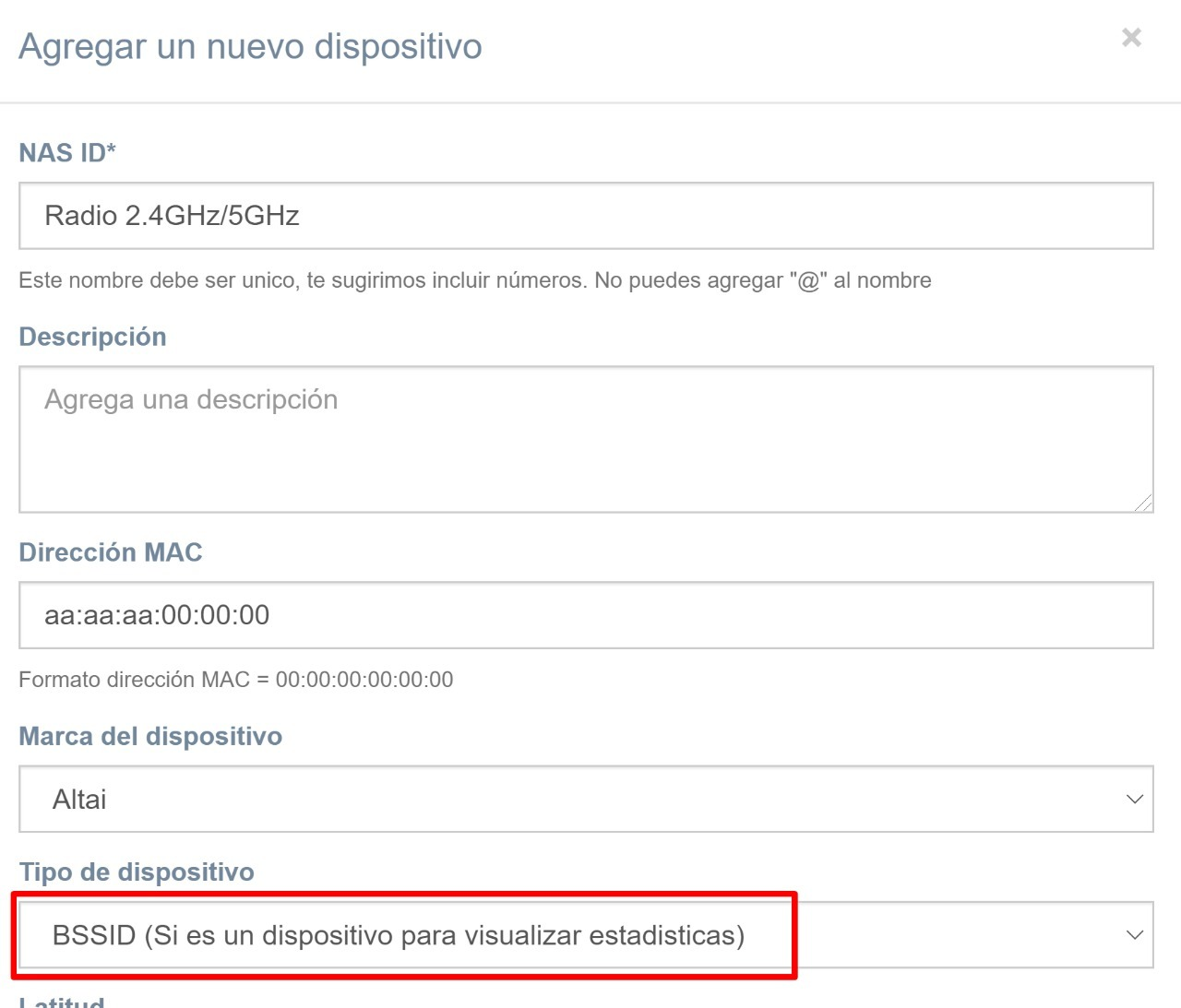

Nota: Se debe tomar en cuenta, que al agregar la MAC del AP a Datawifi es necesario agregar las MAC’s de los radios a usar (2.4GHz o 5GHz) como BSSID para contar con estadísticas.
